Creo如何创建曲线弹性骨架?

  • 2
  • 216 次阅读

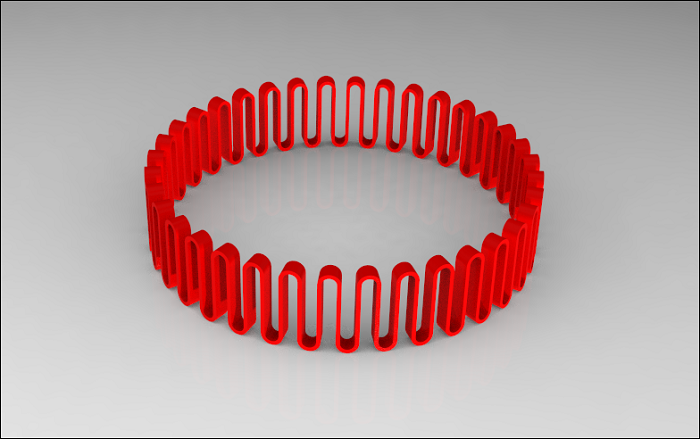

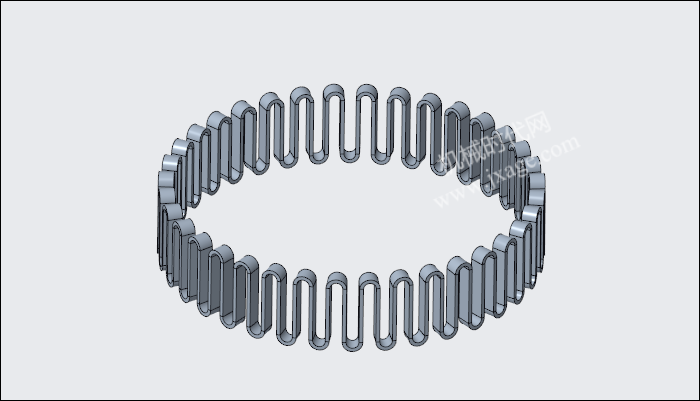

最终结果如下图所示:

文章末尾下载模型

方法:

1.点击拉伸,类型选择曲面,在FRONT平面绘制如下图所示的草图。

两侧对称拉伸,拉伸深度为50mm,如下图所示。

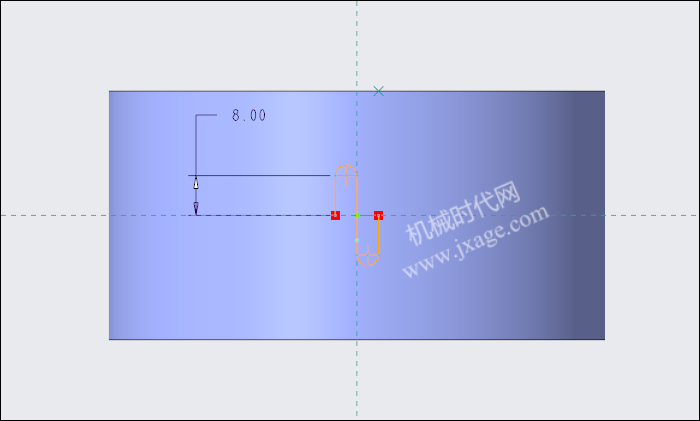

2.点击草绘按钮,在TOP平面绘制如下图所示的草图。

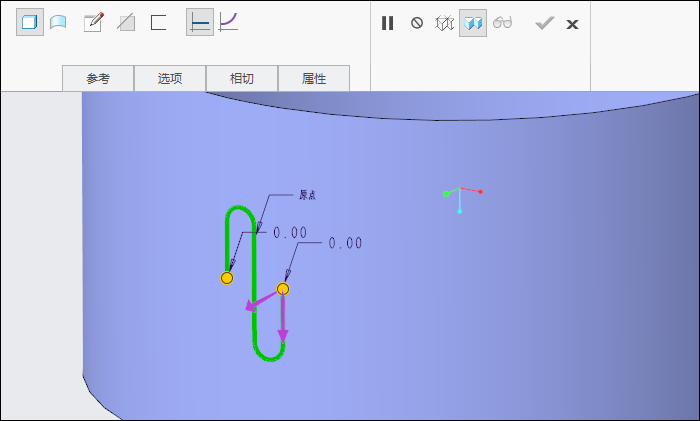

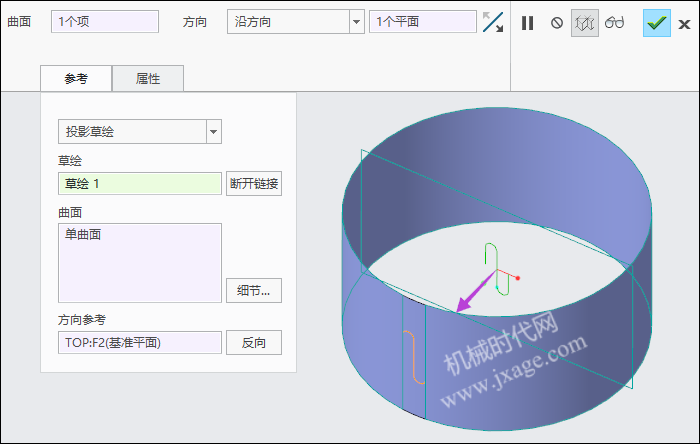

3.点击投影按钮,投影草绘选择上一步创建的草图,投影曲线选择拉伸曲面,方向参考选择TOP平面,如下图所示。

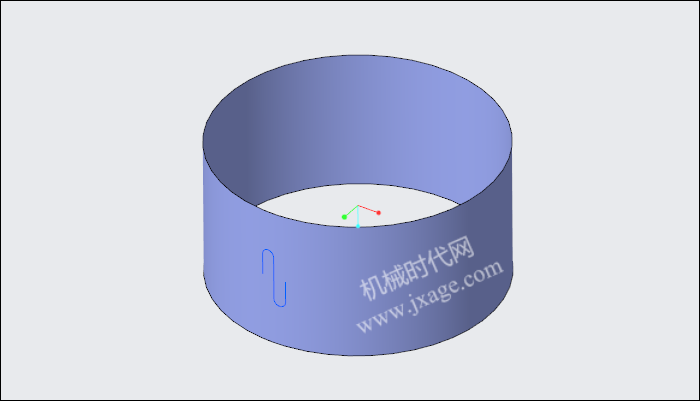

点击勾号完成投影,如下图所示。

4.点击扫描,选择下图所示的投影曲线作为扫描的路径,点击控制面板上的草绘按钮,进入草绘环境。

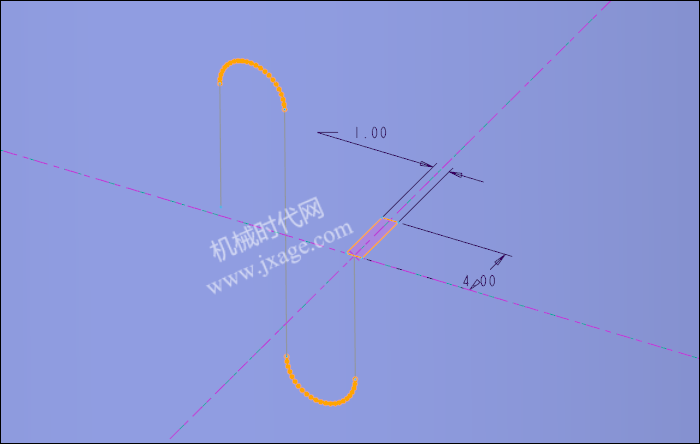

绘制如下图所示的矩形作为扫描的截面,如下图所示。

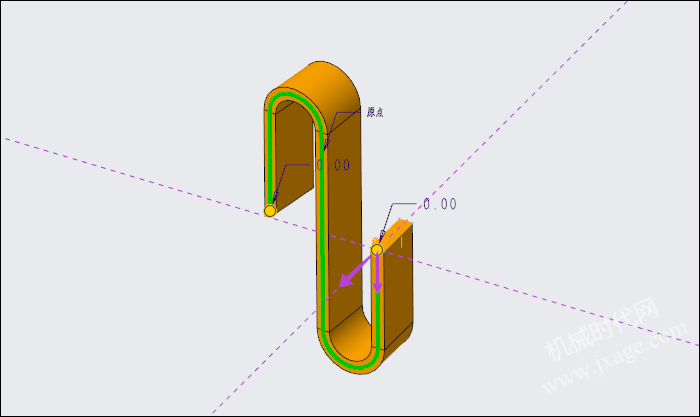

点击勾号完成。

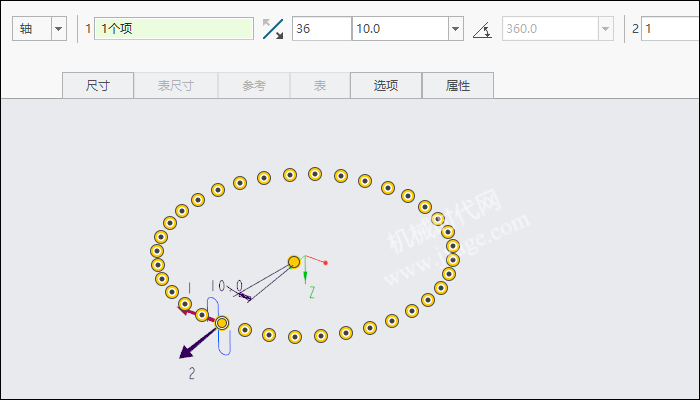

5.点击阵列 ,类型选择“轴”,阵列数量为36个,间距为10,如下图所示。

点击勾号完成。

6.渲染。
