Creo三维建模(63):莫比乌斯环

  • 183 次阅读
  • 阅读模式

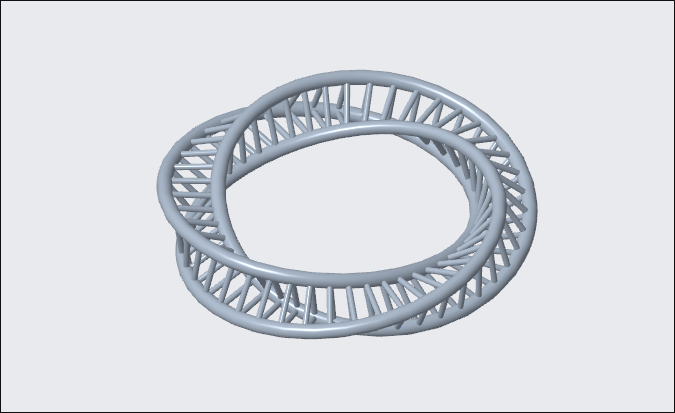

最终结果如下图所示:

文章末尾下载模型

方法:

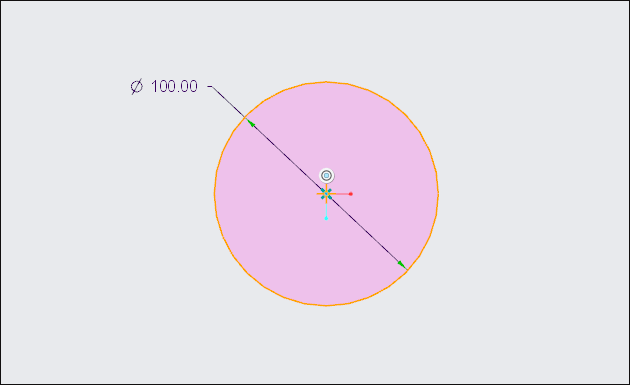

1.点击草绘,在TOP平面绘制如下图所示的草图。

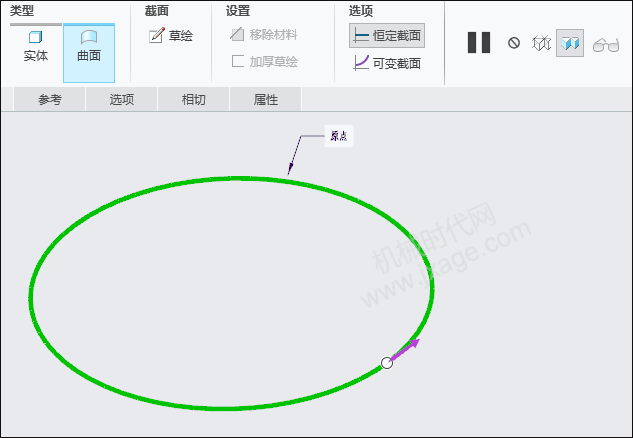

2.点击扫描,类型选择曲面,选择上一步创建的草图作为扫描轨迹。

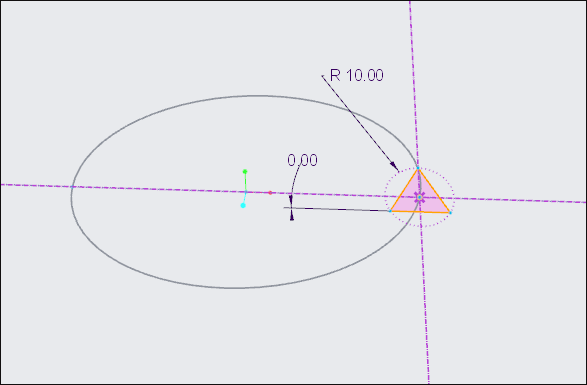

3.绘制如下图所示的三角形作为扫描截面。

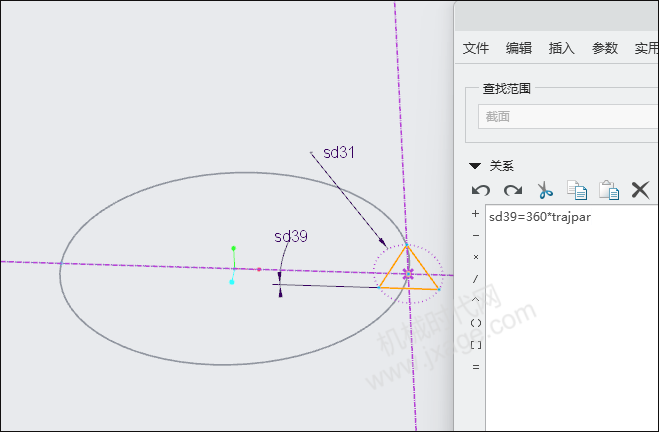

为sd39这个角度(三角形底边与水平面之间的夹角)添加如下图所示的关系:

sd39=360*trajpar

4.完成扫描。

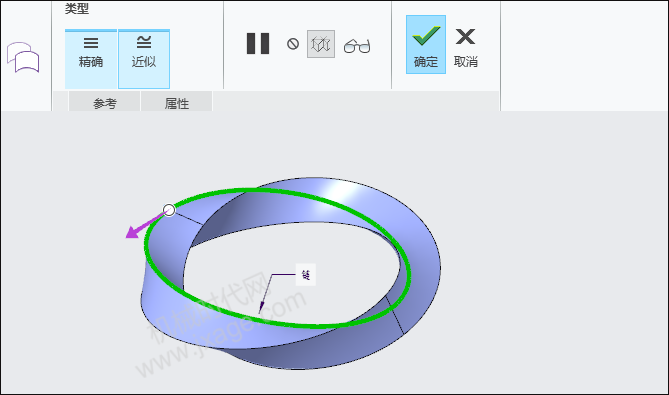

5.复制边线,如下图所示。

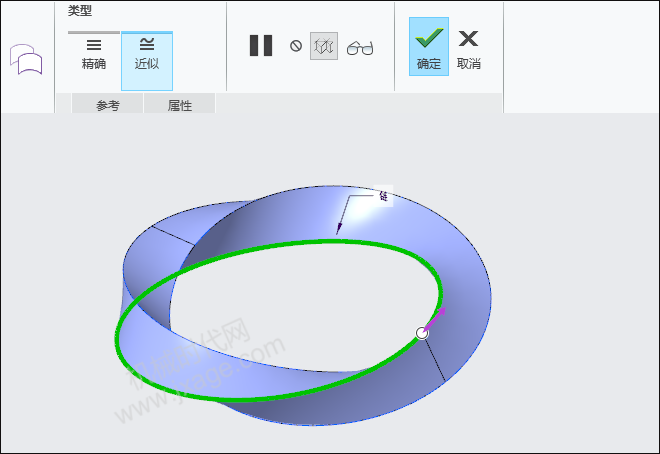

6.复制边线。

7.复制边线。

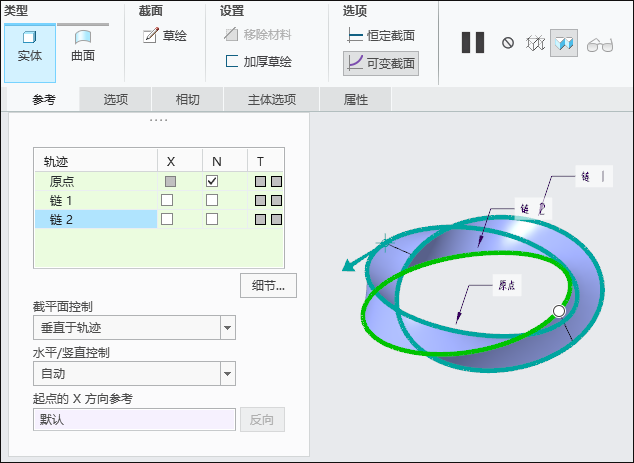

8.点击扫描,分别选择上面步骤创建的3条边线作为扫描的轨迹,如下图所示。

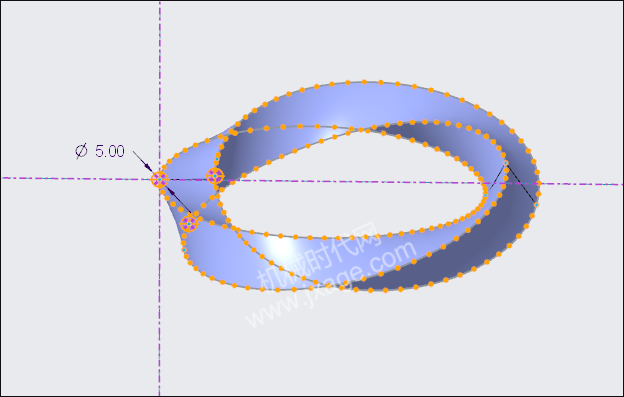

进入草绘环境,绘制如下图所示的草图作为扫描的截面。

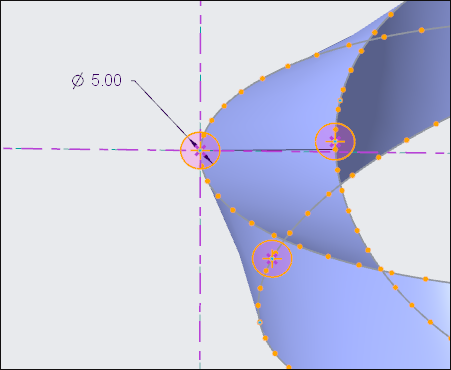

扫描截面为3个圆。

点击勾号完成。

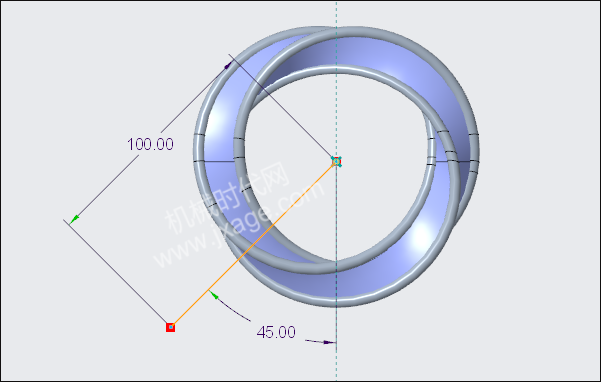

9.点击拉伸,类型选择曲面,在TOP平面绘制如下图所示的草图。

两侧对称拉伸,拉伸深度为40mm。

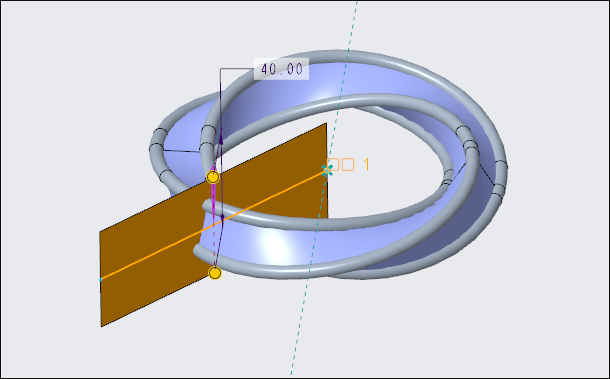

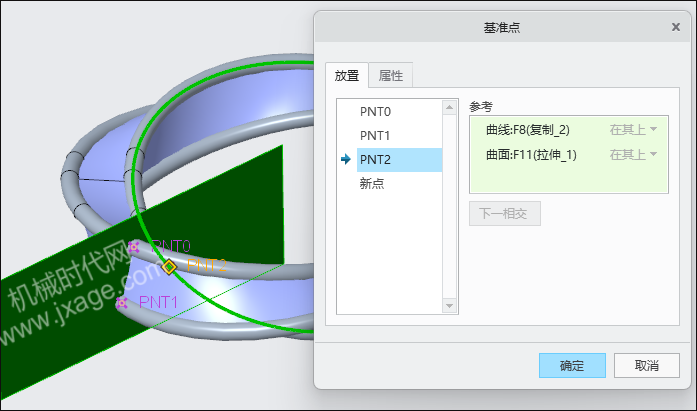

10.创建基准点。

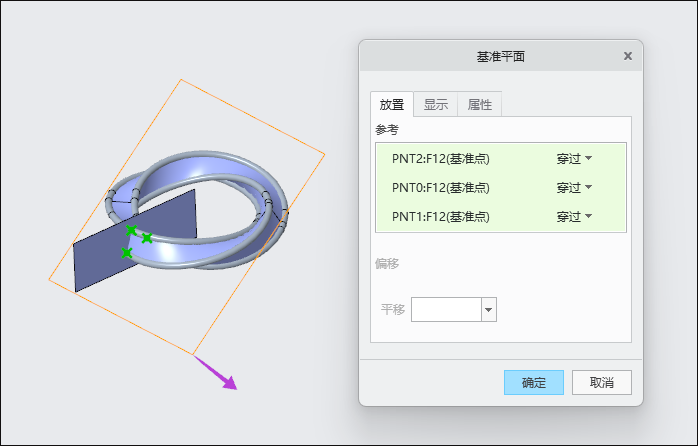

11.创建基准平面。

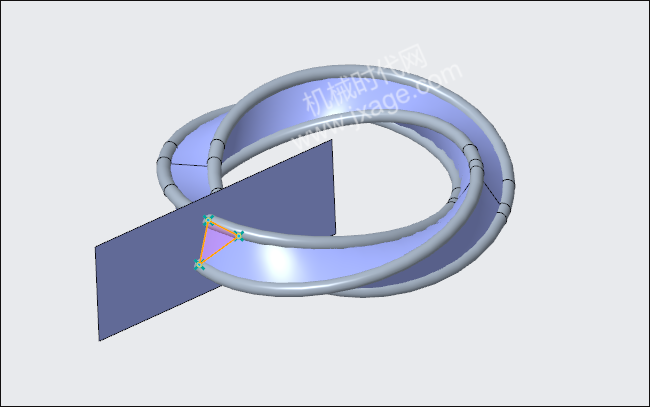

12.点击草绘,在上一步创建的基准平面上绘制如下图所示的草图。

13.将拉伸1、基准点和草绘2进行组操作。

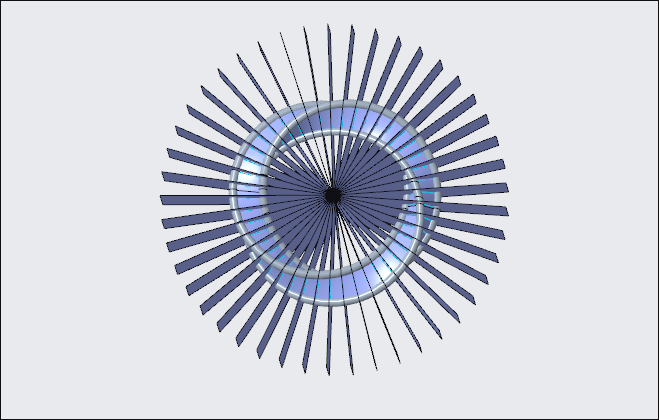

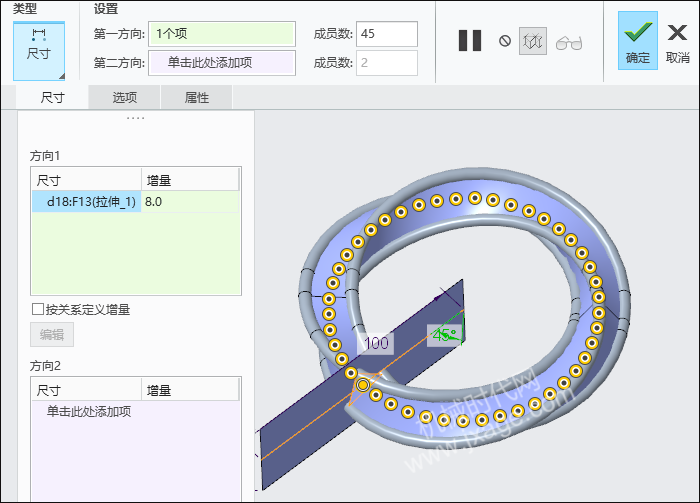

14.点击阵列,类型选择“尺寸”,选择下图所示的尺寸作为参考,增量为8,阵列数量为45,如下图所示。

阵列完成。

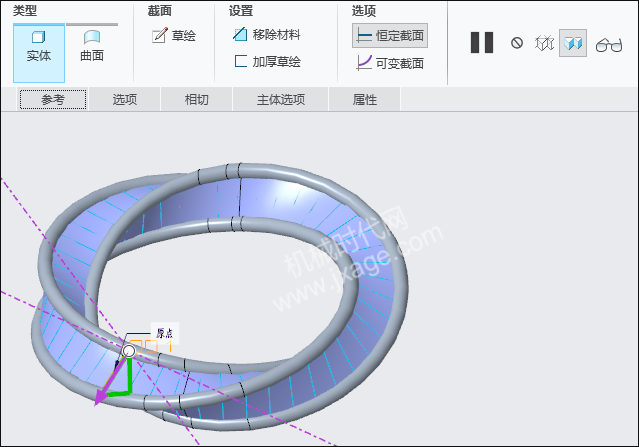

15.点击扫描,选择下图所示的草绘作为扫描的轨迹,进入草绘环境,绘制一个直径为2mm的圆作为扫描截面,点击勾号完成扫描。

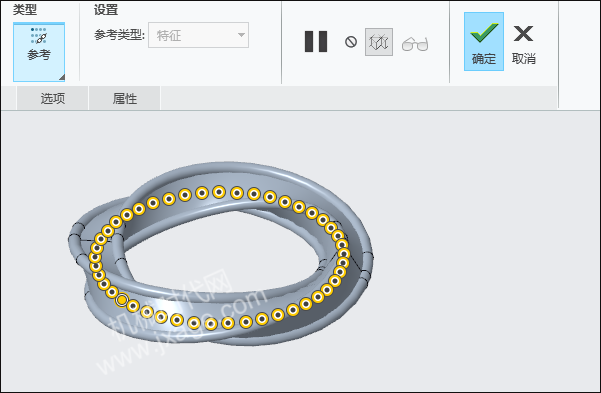

16.点击阵列,阵列类型默认为参考,如下图所示,点击勾号完成。

17.完成。

模型下载:
