Creo多主体教程(3):使用主体设计冷却型腔

  • 783 次阅读
  • 阅读模式

在本教程中,我们将学习将冷却管型腔设计为单独主体的方法。

方法:

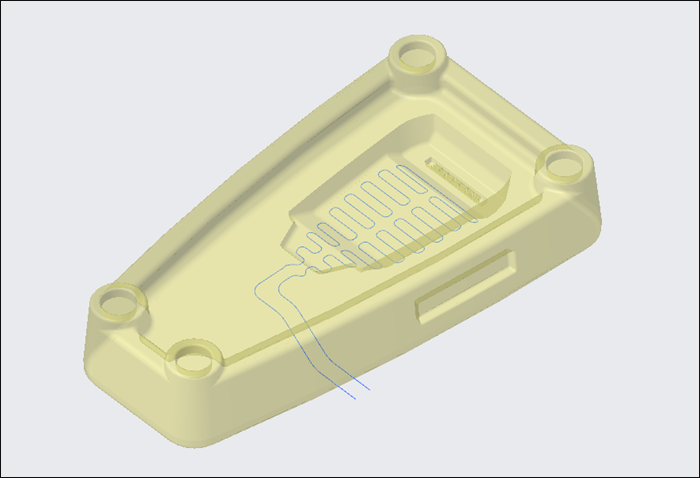

1.打开 mb_negative_geom_demo1.prt

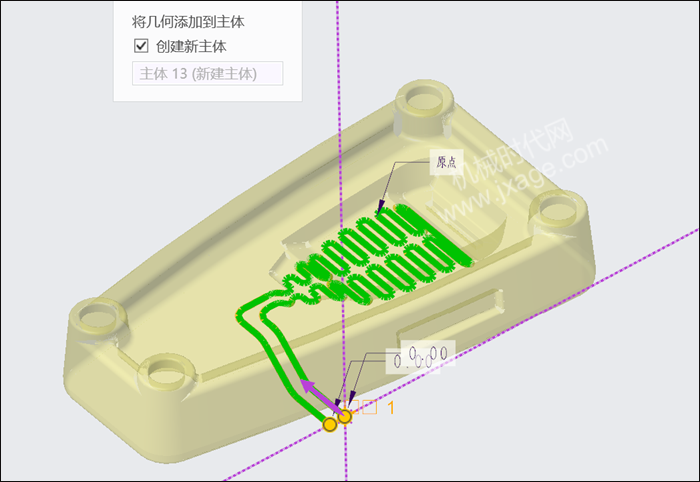

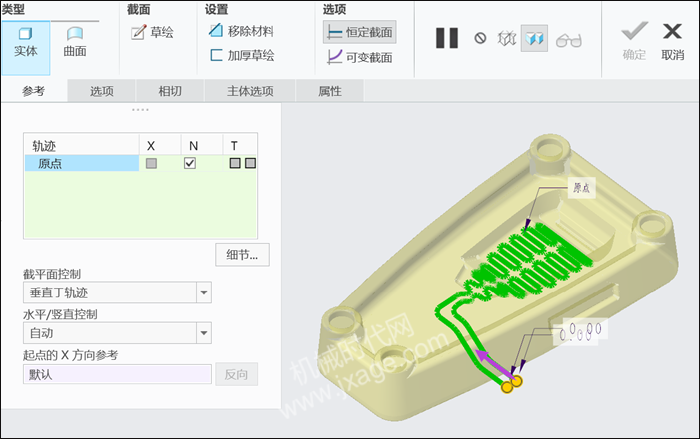

2.单击扫描按钮,选择模型中的曲线作为扫描轨迹。

点击草绘按钮,绘制如下图所示的圆作为扫描的截面。

单击“主体选项”,然后选择“创建新主体”复选框。

点击勾号完成扫描。

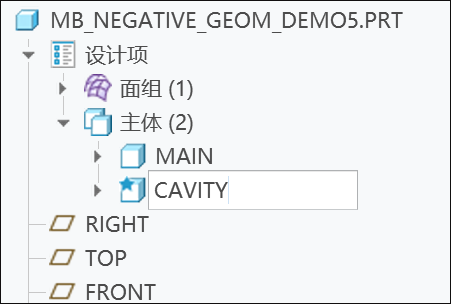

3.在模型树中选择活动主体,然后再次单击并键入名称 CAVITY。

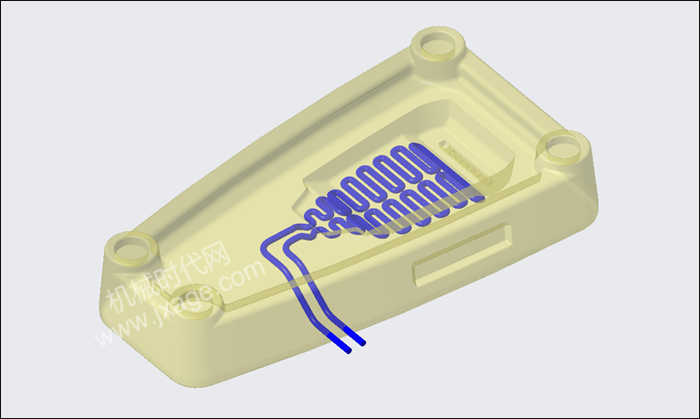

4.选择主体CAVITY 将其外观设置为蓝色。

5.单击布尔操作,操作选择切除,选择 MAIN 作为“要修改的主体”,选择 CAVITY 作为“修改主体”,点击保留主体按钮,点击勾号完成。

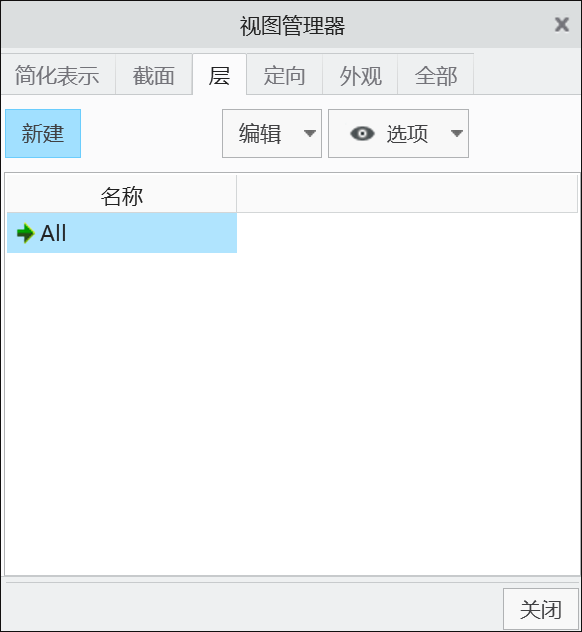

6.在图形工具栏中,单击视图管理器,单击“层”选项卡,单击“新建”,将名称更改为 All,然后按下 ENTER 键。

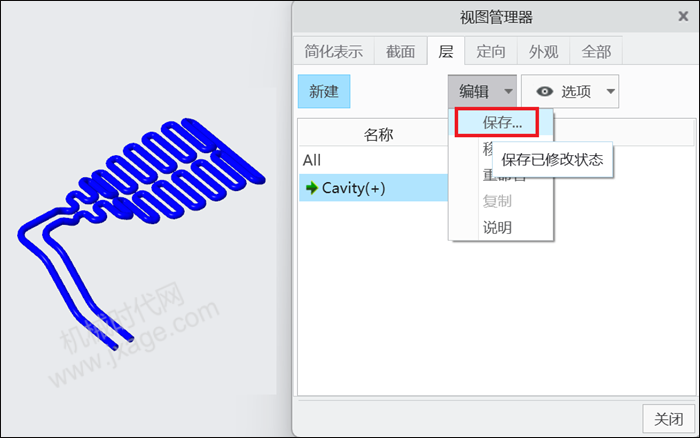

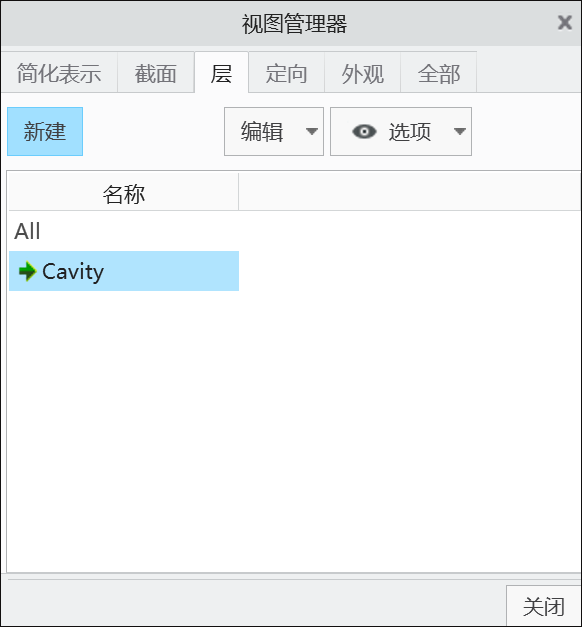

7.单击新建按钮,将名称更改为 Cavity,然后按下 ENTER 键。在模型树中选择 MAIN,单击鼠标右键,对其进行隐藏。

视图管理器对话框中,展开“编辑”按钮,然后在弹出的下拉菜单中选择“保存”

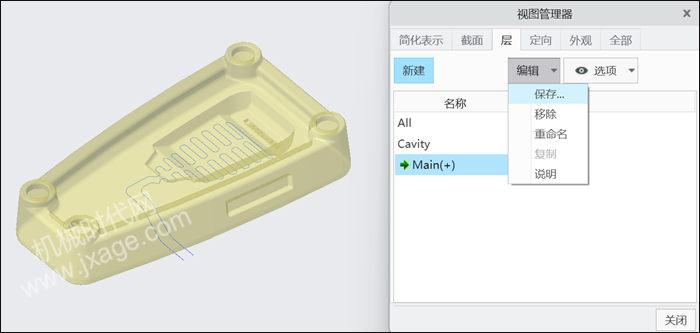

8.单击新建按钮,将名称更改为 Main,然后按下 ENTER 键。在模型树中选择 CAVITY,然后单击鼠标右键并选择隐藏,将Main主体进行显示。

视图管理器对话框中,展开“编辑”按钮,然后在弹出的下拉菜单中选择“保存”

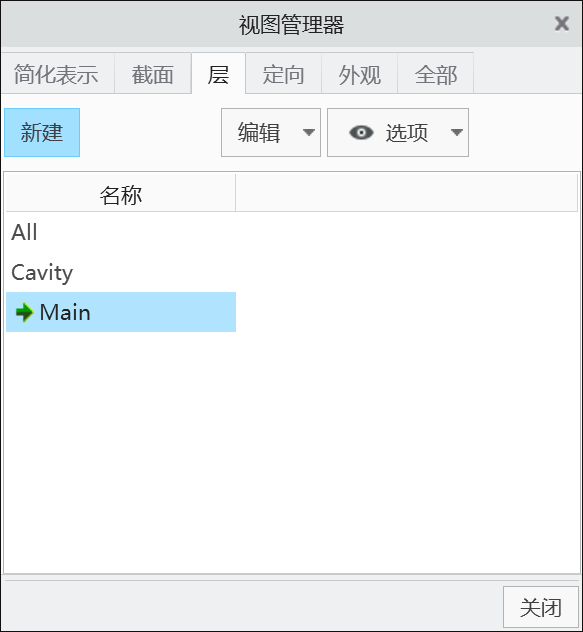

9.视图管理器“层”选项卡中现有如下 3 种层状态:

  • All:同时显示 MAIN 和 CAVITY 主体。
  • Cavity:显示 CAVITY 主体。
  • Main:显示 MAIN 主体。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
