Creo多主体教程(2):使用主体的阵列化几何移除材料

  • 844 次阅读
  • 阅读模式

在本教程中,我们将学习将主体用作刀具以从零件中移除材料的方法。

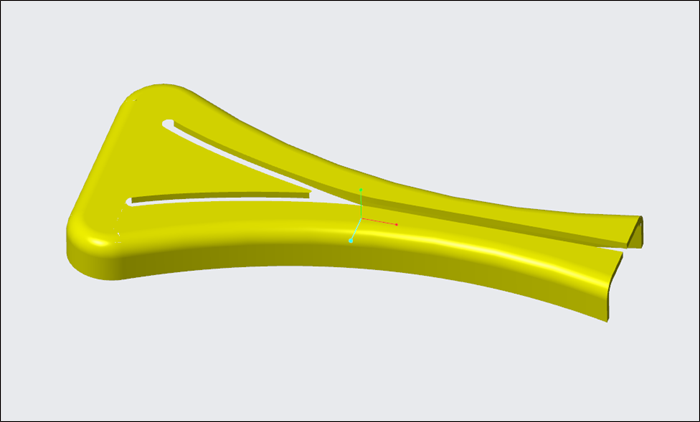

1.打开 tool_body_demo.prt

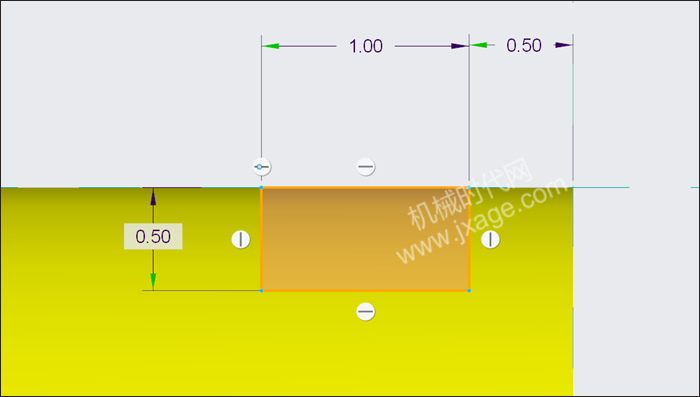

2.在模型树中选择FRONT基准平面,然后单击“拉伸”按钮,在零件的右上方曲面处草绘一个矩形,尺寸为 1.0 x 0.5。

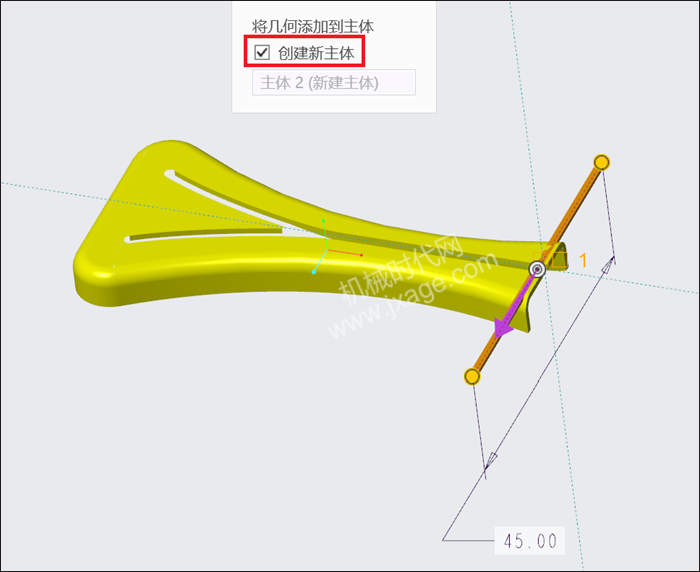

将拉伸深度设置为“对称”,深度值为 45。在功能区中,单击“主体选项”,选择“创建新主体”复选框。

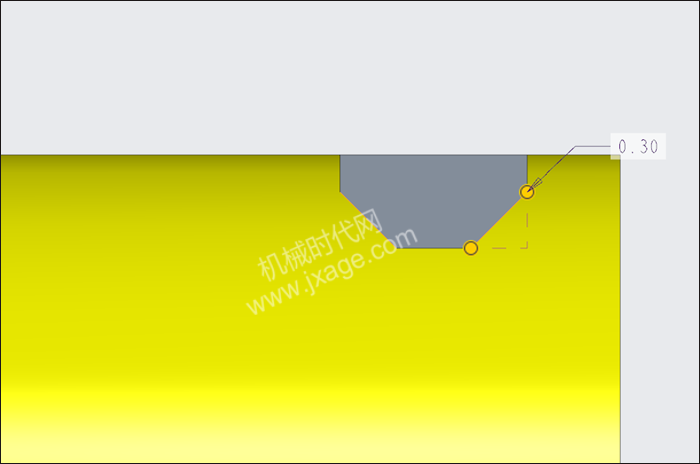

3.倒角。倒角尺寸为 0.3,如下图所示。

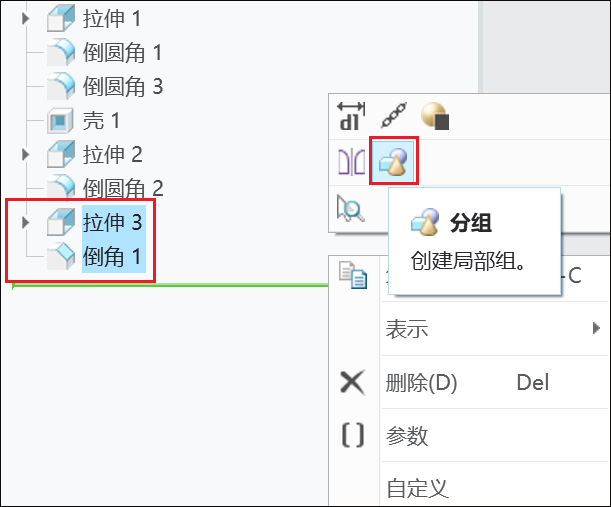

4.在模型树中选择拉伸和倒角,然后单击分组以创建组。

5.选择新创建的组后,单击阵列按钮,阵列类型选择“方向”,间距为1,阵列数量为17,如下图所示。

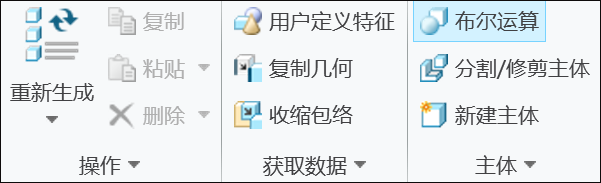

6.单击布尔运算

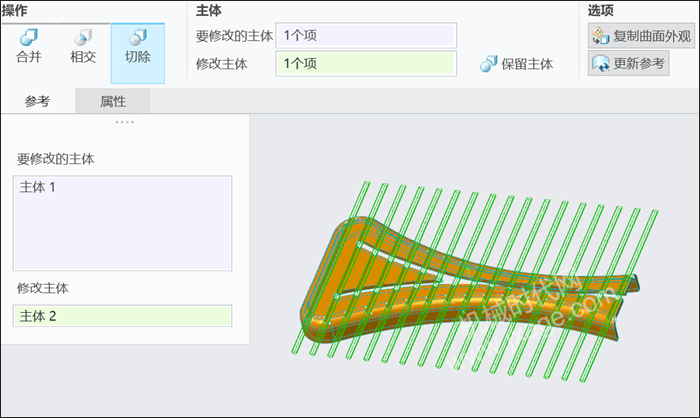

选择切除操作,选择主体 1 作为“要修改的主体”,选择主体 2 作为“修改主体”

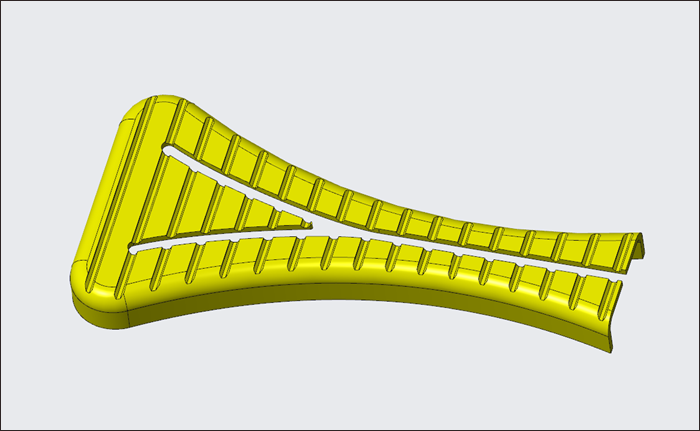

7.完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
