Creo扫描轨迹设置技巧

  • 918 次阅读
  • 阅读模式

在Creo扫描特征中有4种轨迹,分别是原点轨迹、X轨迹、N(法向)轨迹和T(相切)轨迹。

在轨迹列表中显示了所选择的轨迹链,其中“原点”代表的是原点轨迹,其他轨迹用“链#”表示。在每条轨迹后面都有三个可选项分别为X、N和T。

1.原点轨迹:

1.该轨迹线是扫描特征所必需的,⼀个扫描特征只有⼀条原点轨迹线。

2.若选择多条轨迹,则先指定的线是原点轨迹线。

3.原点轨迹线可以由多条线段构成,但各线段需相切。

4.截面的原点永远落在原点轨迹线上。

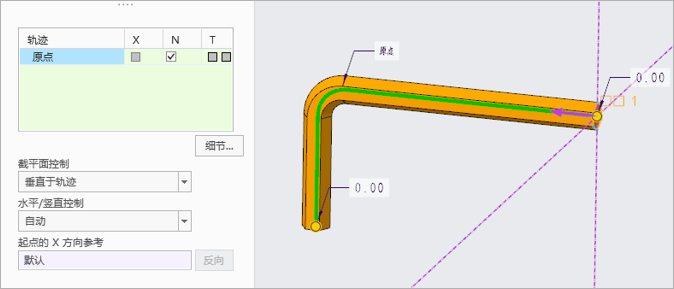

一条原点轨迹

2.X轨迹:

将轨迹设置为扫描过程中截面的X轴方向,X轨迹是用来确定在扫描过程中草绘截面的水平方向。

  1. 第⼀个选择的轨迹不能是X轨迹。
  2. 原点轨迹线不能被指定为 X 轨迹线
  3. ⼀个扫描特征中只能有⼀条 X 轨迹线
  4. 扫描截面X向量是通过扫描原点与X轨迹起点的连线决定的

通过剖面的X矢量方向控制绕Z轴的转动

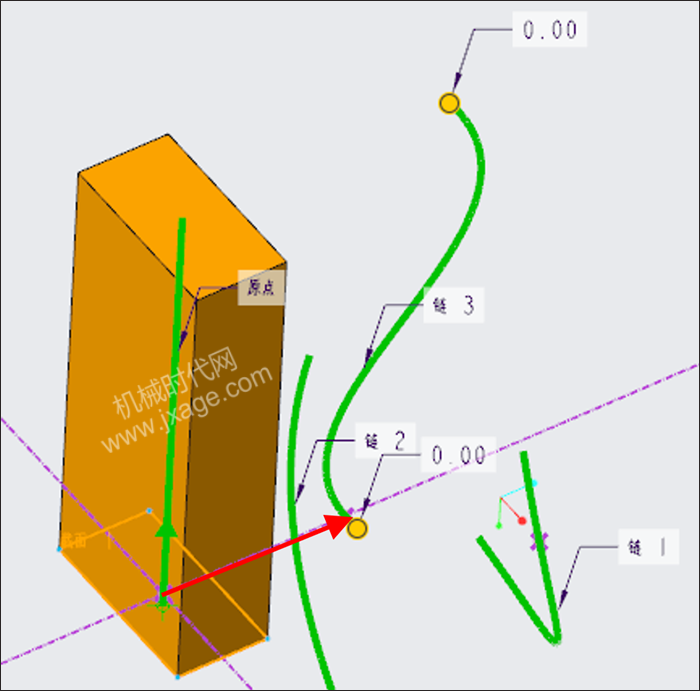

链1为X轨迹线

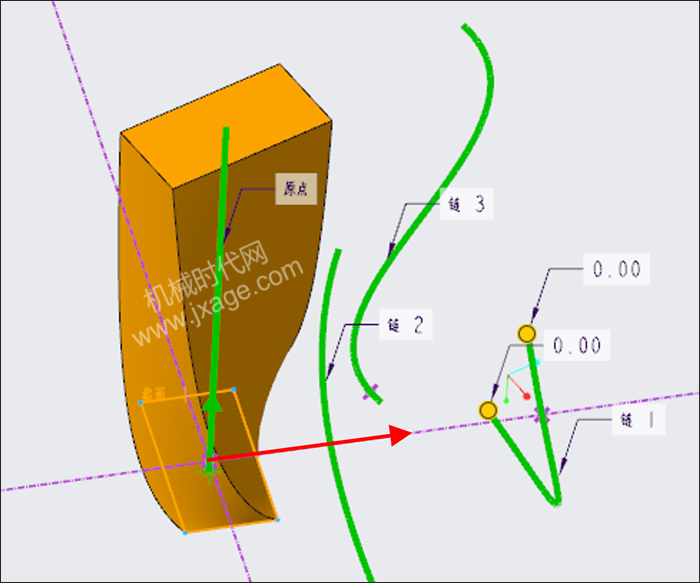

链2为X轨迹线

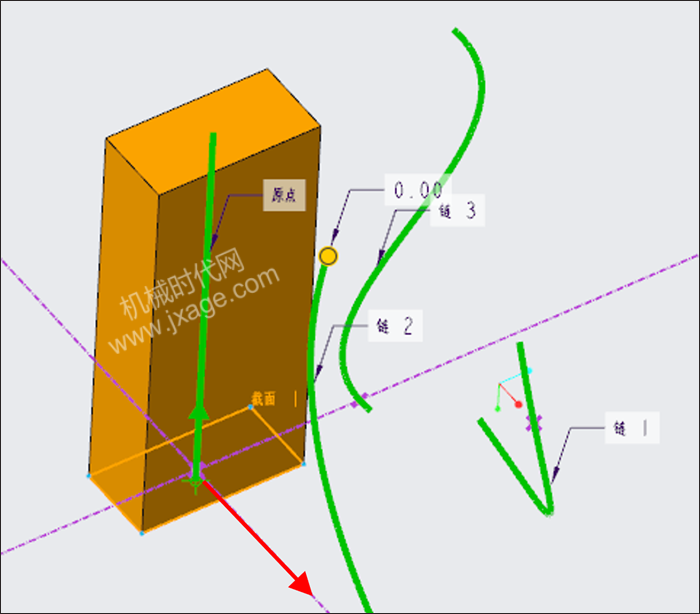

链3为X轨迹线

3.N轨迹:

将轨迹设置为法向轨迹线,扫描过程中截面是法向的,即Z轴方向,用来指定在扫描过程中,剖面垂直此轨迹线。

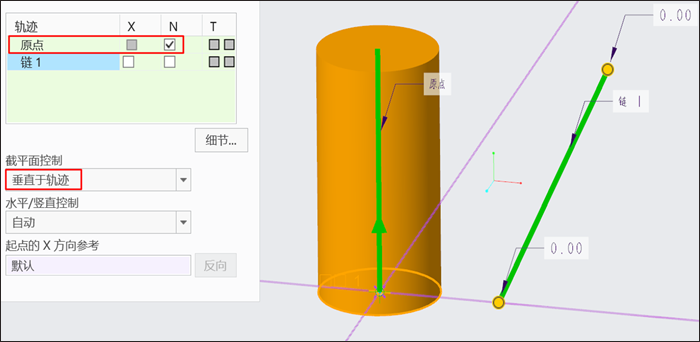

法向轨迹线为原点轨迹

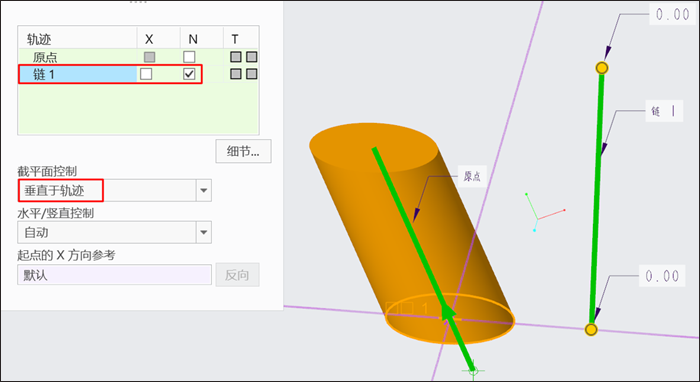

法向轨迹线为链1

4.T轨迹:

将轨迹设置为相切轨迹。相切轨迹实际是在扫描过程中在截面上提供⼀条与已有曲面相切的切线参考。当轨迹线为其他模型的边链时,才能使用该设置。

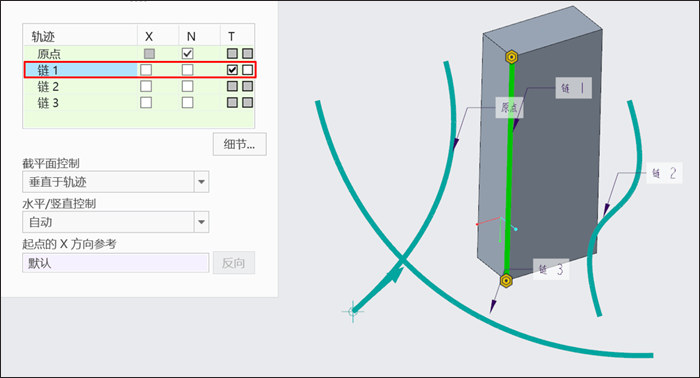

链1为已有模型的边

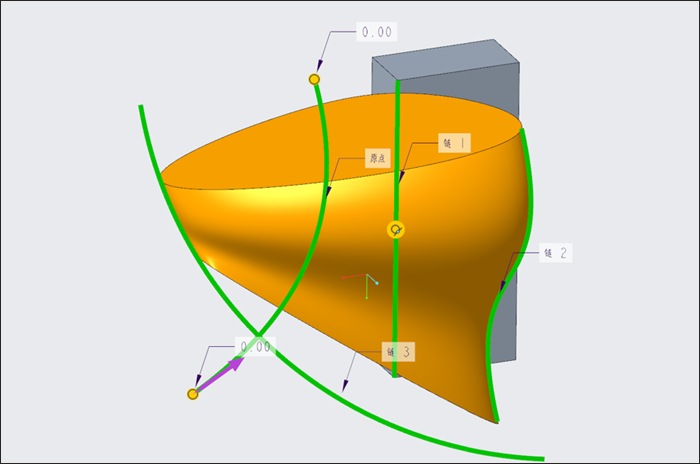

链1处出现相切符号
