TOPDOWN设计（7）：基于记事本的液压油缸设计

在进行产品的概念设计时，设计人员都会在稿纸上绘制一个产品设计的草图，初步定出产品的大体尺寸、零件布置、运动方案等。这些初步定出的数据将指导产品上各个零部件的设计和装配，对产品设计的影响非常大。产品设计完成后，一般不再对概念设计进行更改，但少数情况下对产品设计方案进行重大变更时，就需要改动概念设计中的数据了。由于概念设计处于整个设计的顶层，因此，使用传统的设计方法设计产品后，若需要更改概念设计，则各个零件都需要重新设计，工作量非常大。

Creo提供了一种绘制结构草图的工具，称为“记事本”。记事本是一种非参数化的草绘，它允许设计人员像在稿纸上绘草图那样绘制一些示意性的图形，然后，再在图形上定义一些参数和尺寸等。在进行具体的设计时，这些数据可以被向下传递到骨架模型、装配、零件中，这样，在设计产品的零件和部件时，不会丢失整体的设计意图，从整体上控制产品的设计。

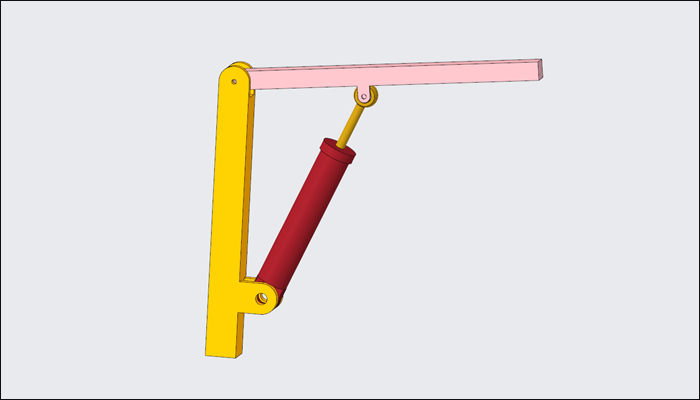

以下面的液压油缸为例，简单介绍基于记事本的TOPDOWN设计方法。

方法：
