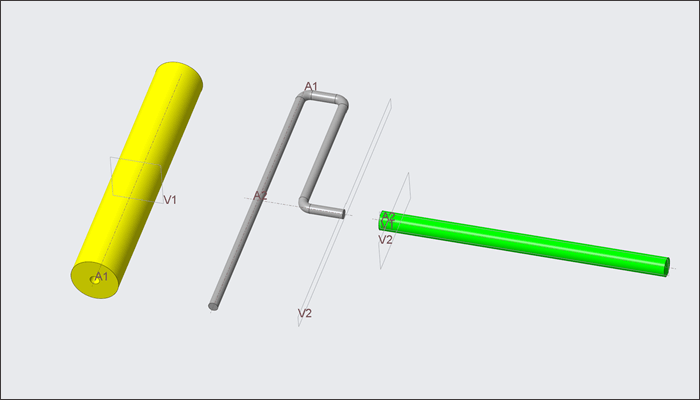

以下面的涂料滚筒刷为例,简单介绍如何使用记事本来实现自动装配设计。

文章末尾下载模型

1.创建记事本

1)单击新建按钮,在弹出的“新建”对话框中选择类型为“记事本”,文件名称默认,如下图所示,单击确定按钮。

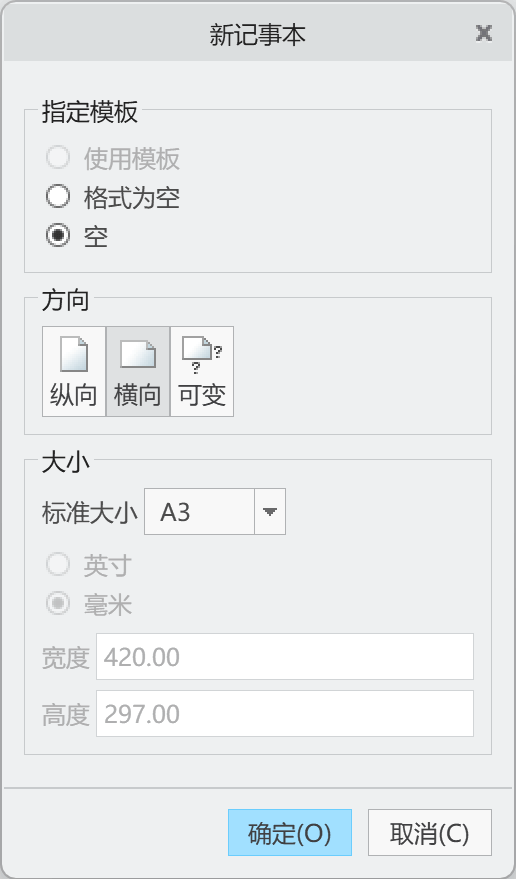

系统弹出“新记事本”对话框,按照下图进行设置,点击确定。

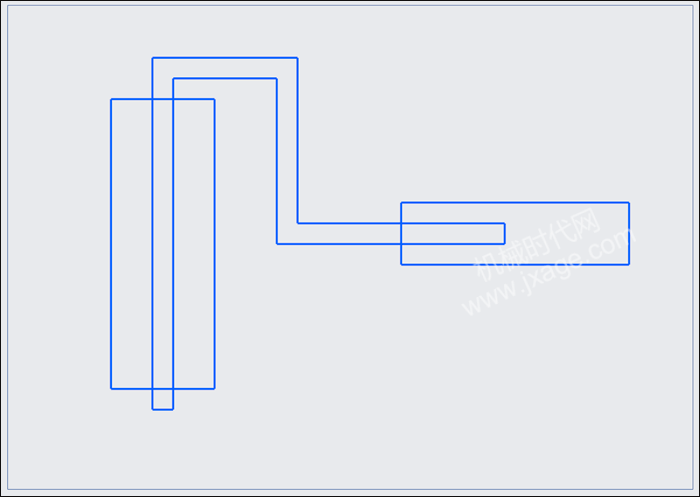

2)进入记事本,绘制如下图的草绘。在草绘选项卡中点击“线型”,修改草绘图元的线型,修改完成后如下图所示。

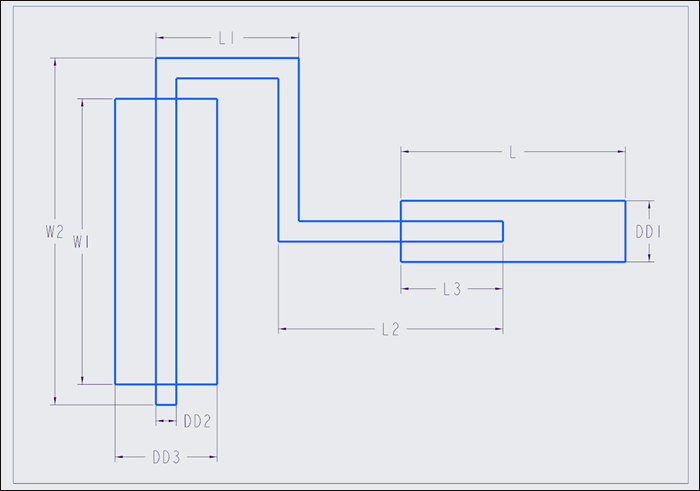

3)在注释选项卡中,点击“尺寸”,标注如下图所示的尺寸,各尺寸的值分别为:L=300,L1=45,L2=45,L3=15,W1=300,W2=320,DD1=20,DD2=10,DD3=50。

4)单击“注释”功能选项卡,单击“绘制基准轴” 。

此处为隐藏的内容
注册登录后,方可查看
