Creo如何在不规则曲面上创建图案？

我们该如何创建如下图所示的模型？不懂的人可能会觉得非常麻烦，懂得人觉得非常简单，关键就在于建模思路，下面简单介绍我的思路。

文章末尾下载模型

方法：

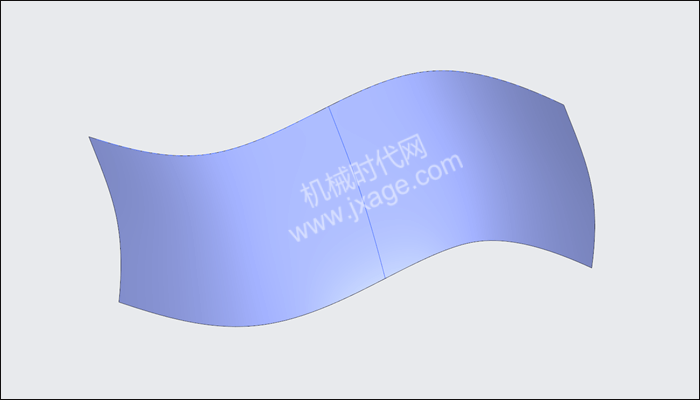

1.首先我们创建出如下图所示的一个曲面。

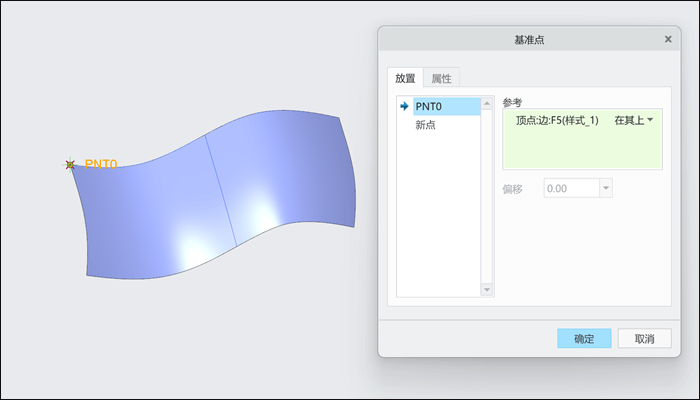

2.创建一个基准点。

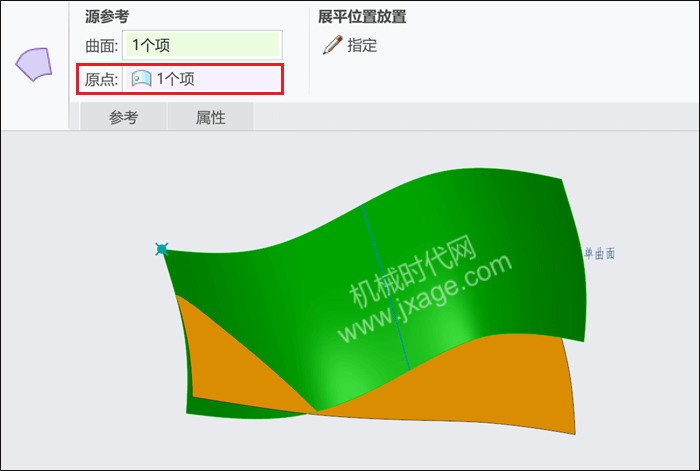

3.在曲面功能中找到展平面组功能，首先选中下图所示的曲面，然后选择上一步创建的基准点作为原点，如下图所示，点击勾号即可完成曲面的展平。

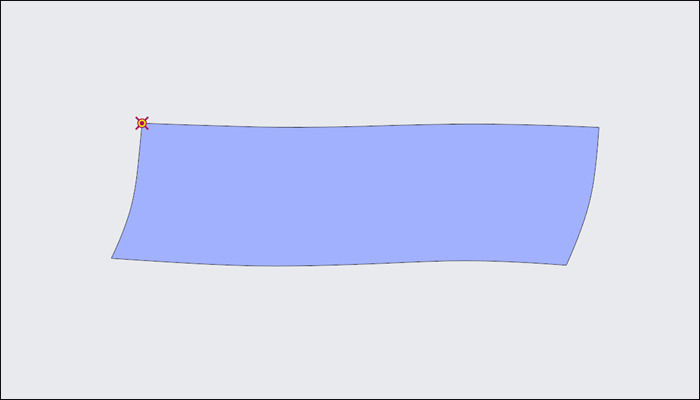

完成曲面的展平。

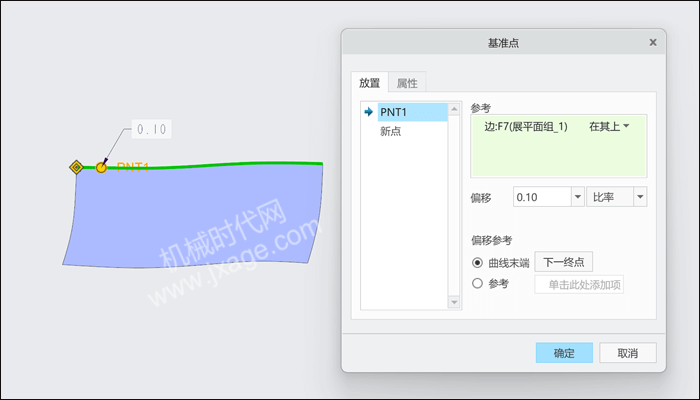

4.再次创建一个基准点，如下图所示。

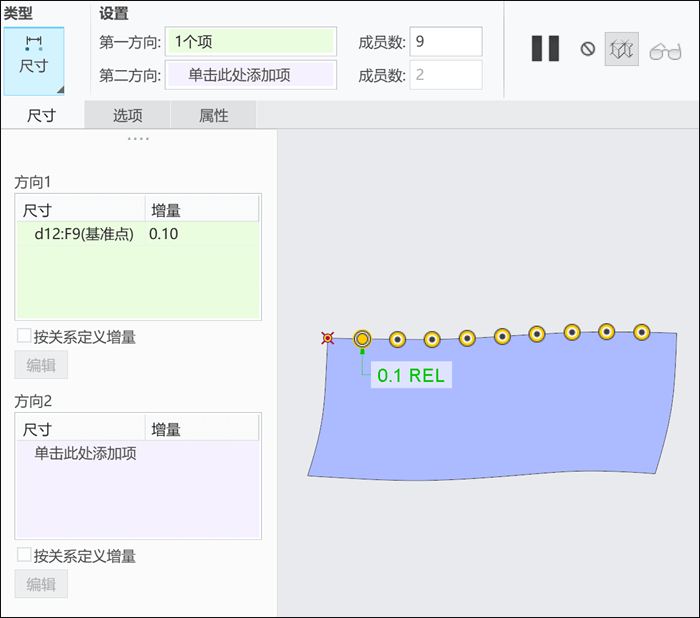

5.对上一步创建的基准点进行阵列，阵列类型为尺寸阵列，按照如下图所示进行设置，点击勾号完成。

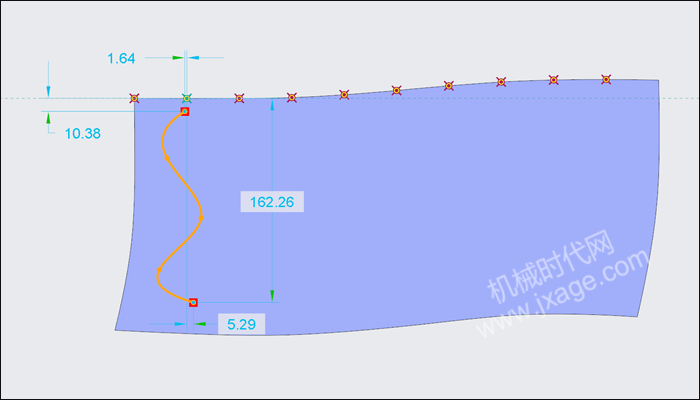

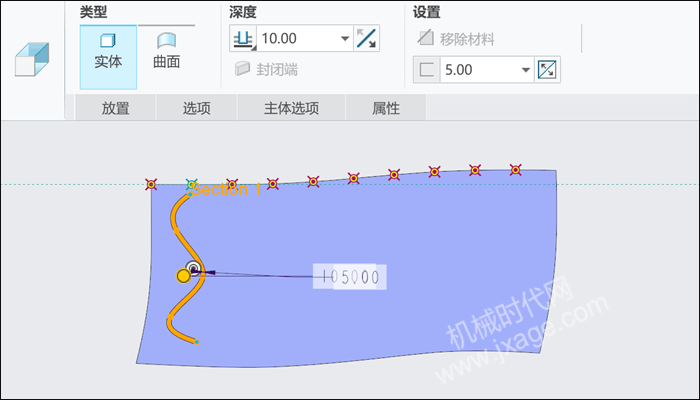

6.点击拉伸，选择下图所示的曲面作为草绘平面，绘制如下图所示的草绘。

设置拉伸深度为10mm，厚度值为5mm，如下图所示。

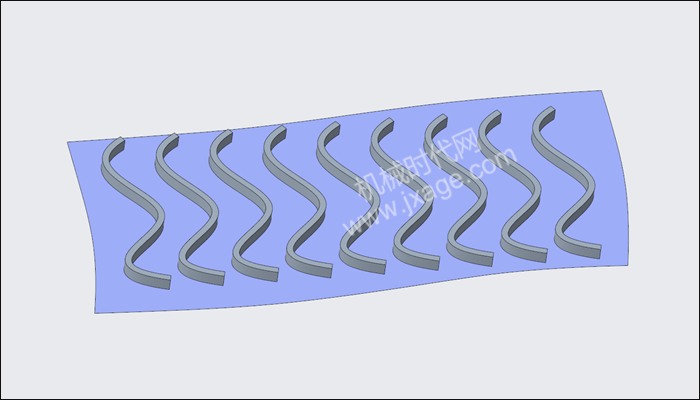

点击勾号完成。

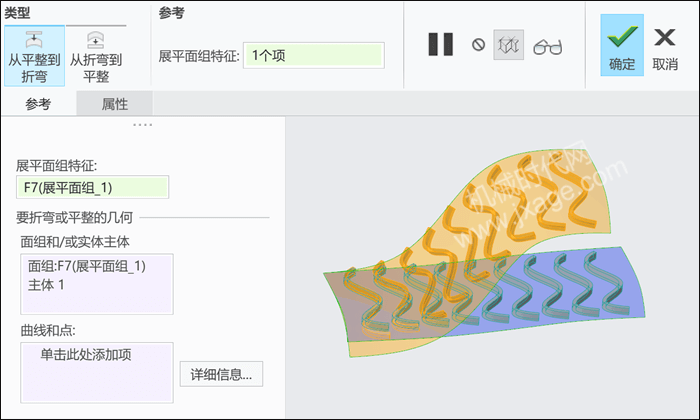

7.点击“展平面组变形”按钮，如下图所示。选择下面的面组和主体作为要“折弯或平整的几何”，点击勾号完成。

点击勾号完成。
