Creo如何在曲面上创建纹理?展平面组的用法

展平面组就是将曲面、面组或实体曲面进行展开,使其位于单一平面中。如何使用呢?以下面的例子进行介绍。

文章末尾下载模型

方法:

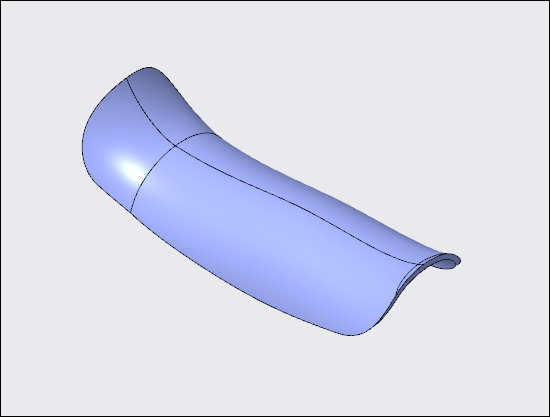

1.首先打开一个模型,我们想在下面的曲面上创建六边形的纹理。

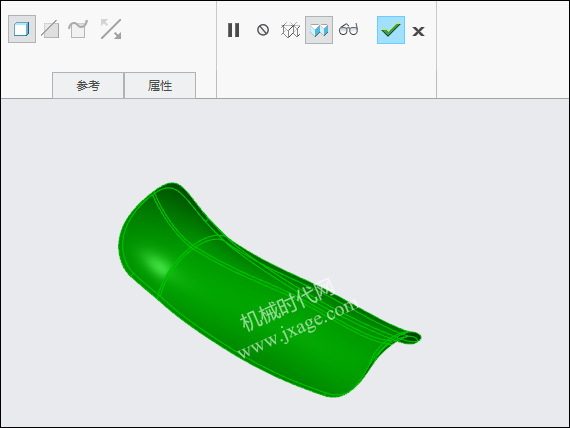

2.选中曲面,点击“实体化”按钮,将曲面转换为实体,如下图所示。

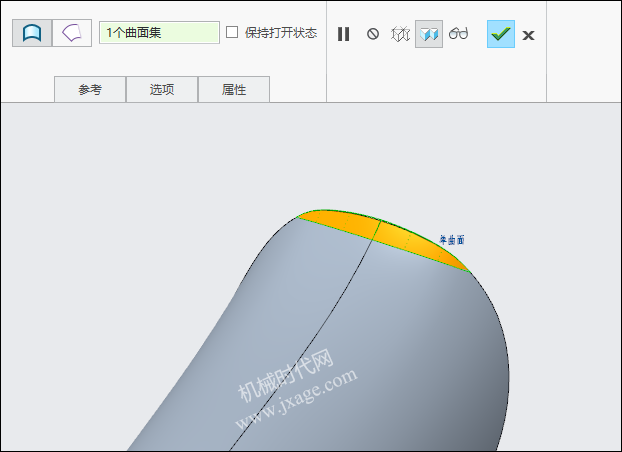

3.转到柔性建模模块,选中下面所示的面,点击“移除”按钮,将模型端部的这个小面移除掉。

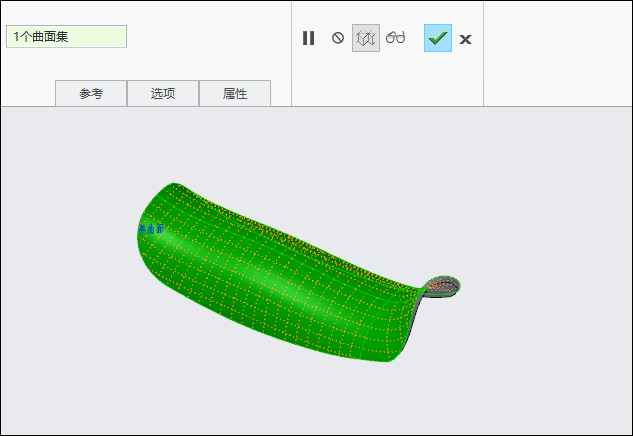

4.选中模型的上表面,依次点击工具栏中的复制和粘贴按钮,复制出一个曲面,如下图所示。

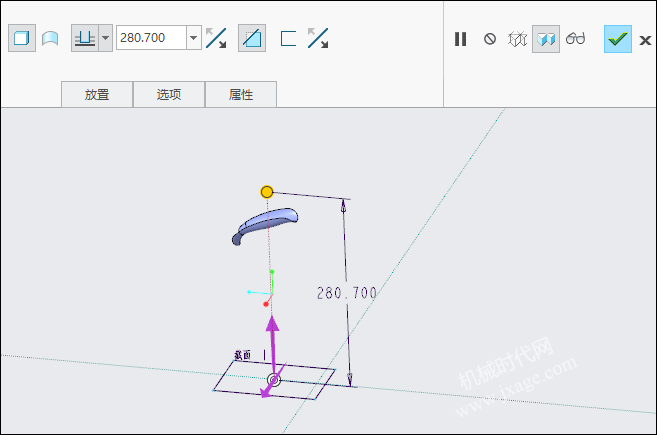

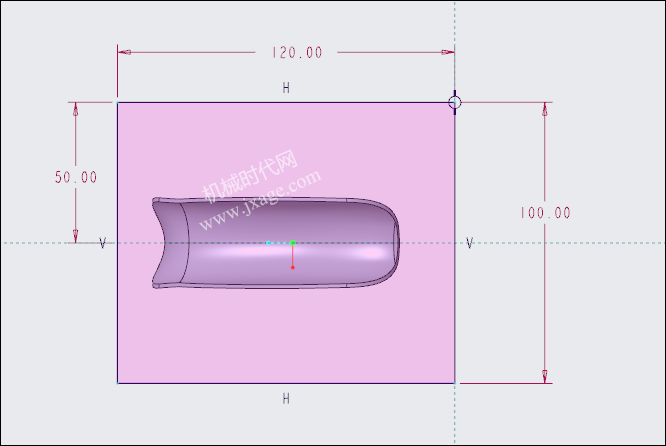

5.点击拉伸按钮,绘制如下图所示的草图。

激活“移除材料”选项,将整个实体模型切除掉,只剩下一个曲面。

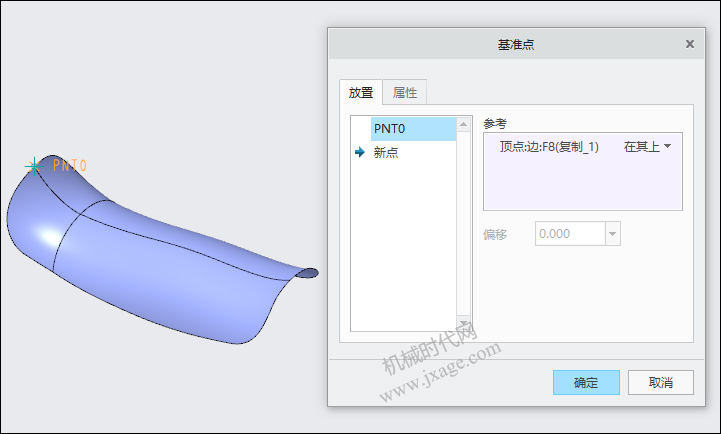

6.创建一个基准点,如下图所示。

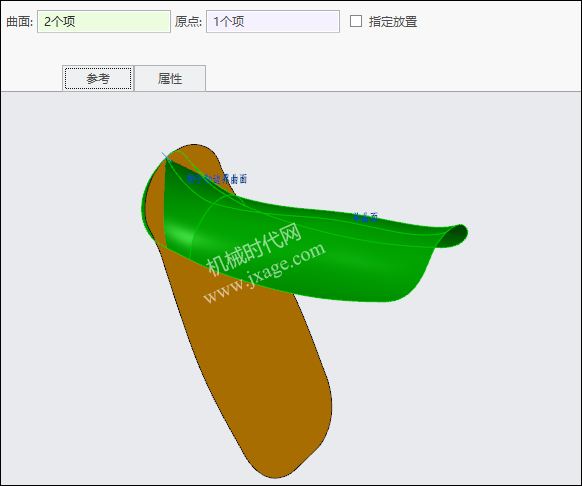

7.在曲面功能中找到展平面组功能,首先选中复制1曲面,然后选择上一步创建的基准点作为原点,如下图所示,即可完成曲面的展平。

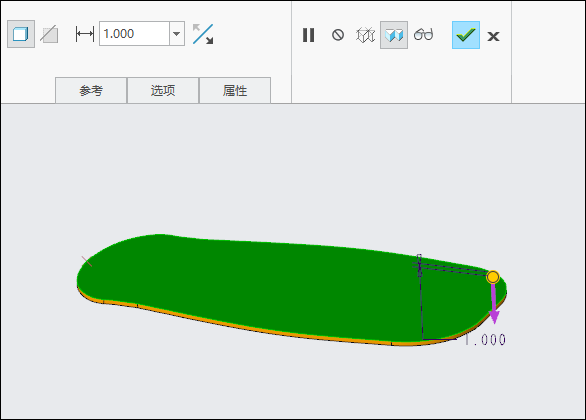

8.完成曲面的展平之后,点击“加厚”按钮,设置厚度值为1mm,如下图所示。

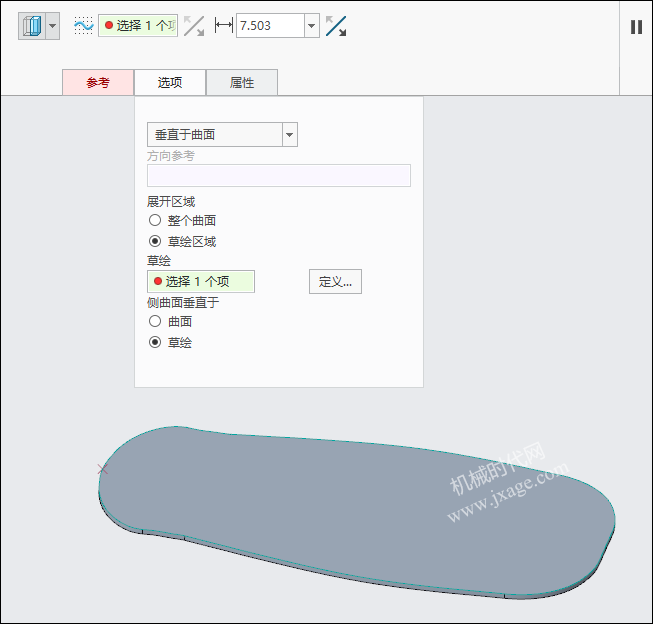

9.点击“偏移”按钮,偏移类型选择“展开特征”,展开区域选择“草绘区域”,最后点击下图“定义”按钮,如下图所示。

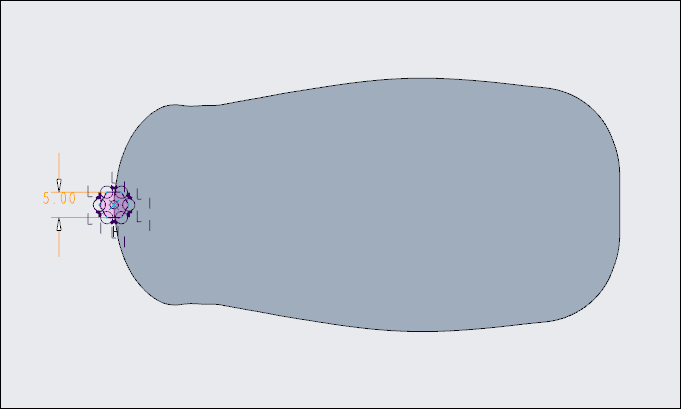

进入草绘后,绘制如下图所示的草图。

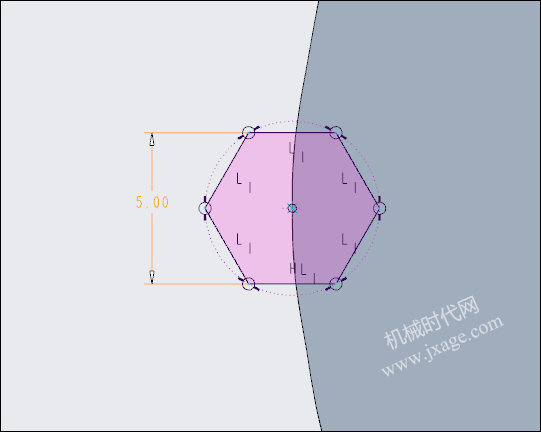

绘制如下图所示的六边形。

设置偏移距离为0.1mm,如下图所示。

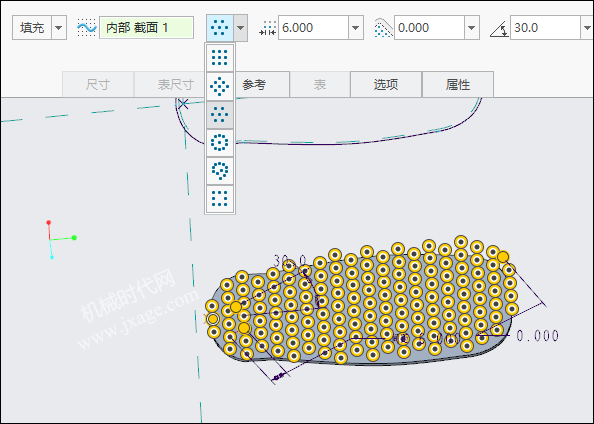

10.选择偏移1特征,点击阵列按钮,阵列类型选择“填充”,以六边形阵列分隔各成员,按照下图进行设置。

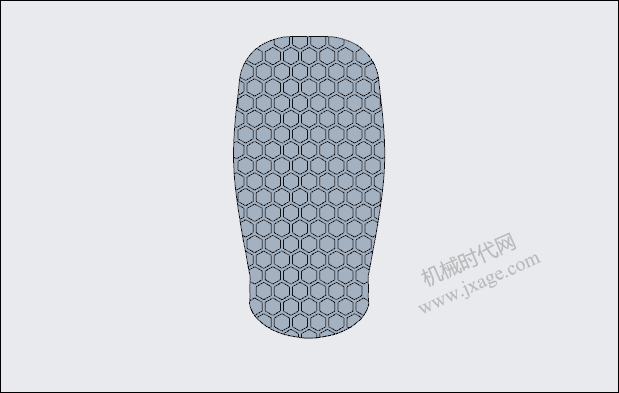

填充阵列完成。

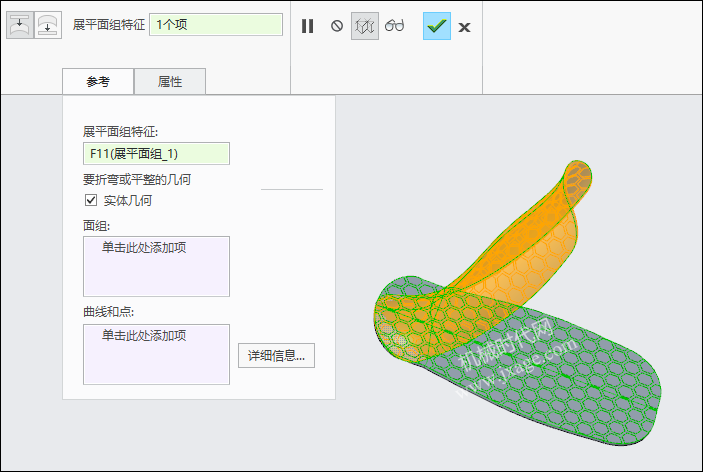

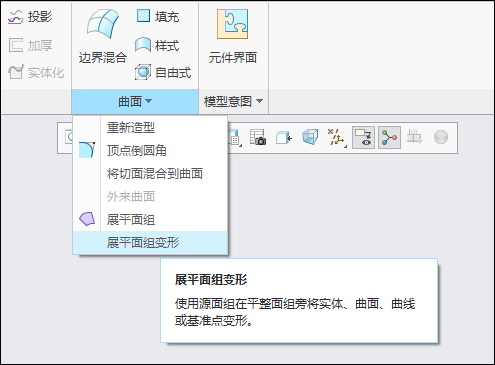

11.点击“展平面组变形”按钮,如下图所示。

选择下面的实体特征,其他设置全部默认,点击勾号完成。

完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
