Creo几何点的使用技巧

  • 1,021 次阅读
  • 阅读模式

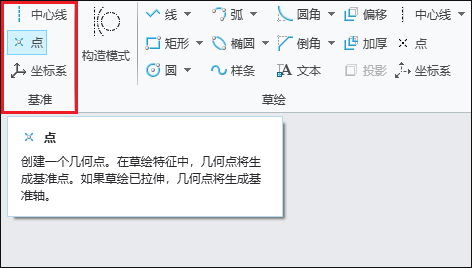

在Creo中,草绘中的几何点有一个很使用的技巧,如下图所的提示:在草绘特征中,几何点将生成基准点。如果草绘已拉伸,几何点将生成基准轴。

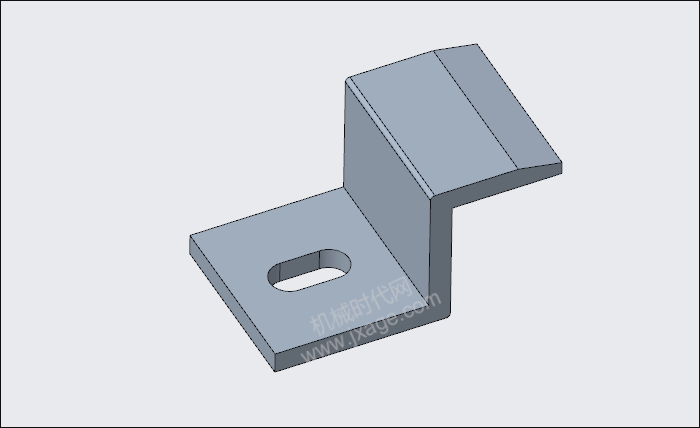

以下图所示的模型为例,简单介绍几何点的使用技巧。我们想在模型的腰型孔中间创建一个基准轴,从而方便我们进行装配。

常规的方法是利用基准平面相交创出基准轴,如下图所示,整个操作起来步骤很多。

下面介绍一个新的方法。

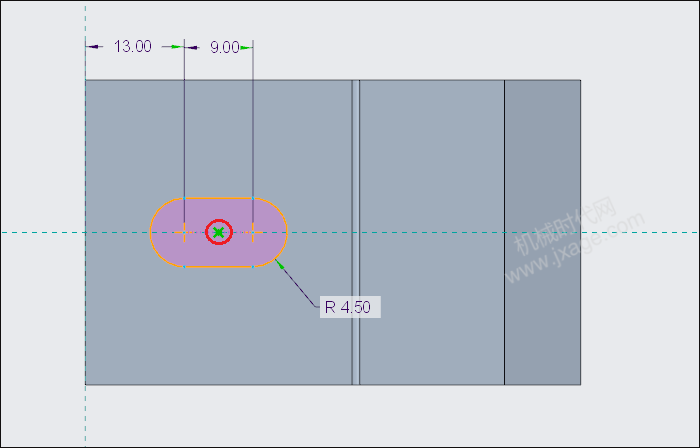

1.进入草图环境,如下图所示。

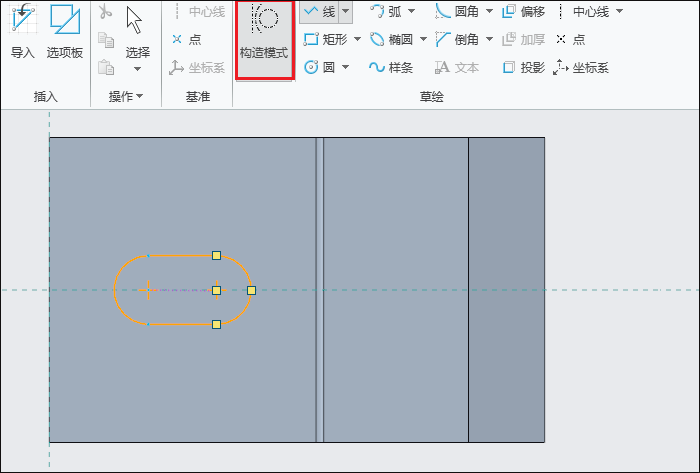

2.激活构造模式,点击“直线”,在下图的两个半圆圆心之间创建一条构造线。

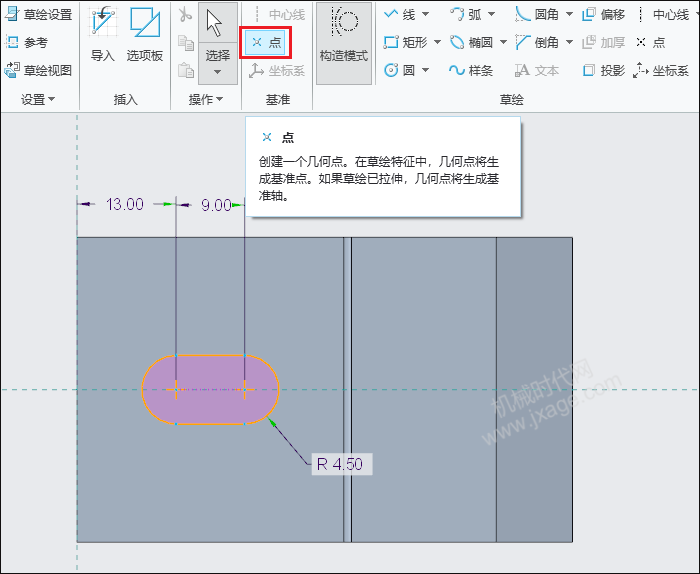

3.点击几何点,如下图所示。

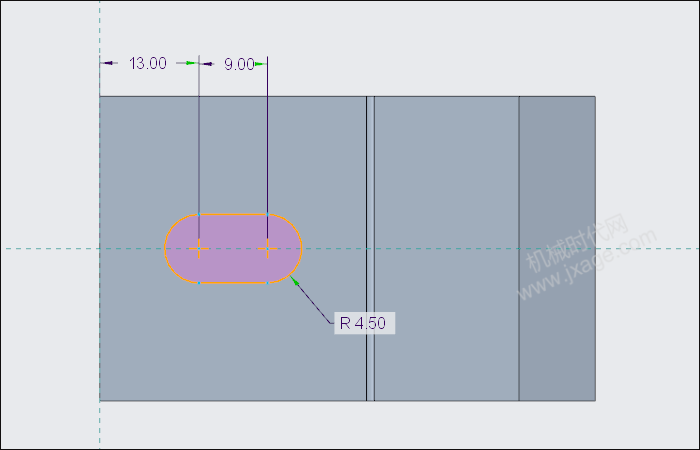

在构造线中间创建一个几何点,如下图所示。

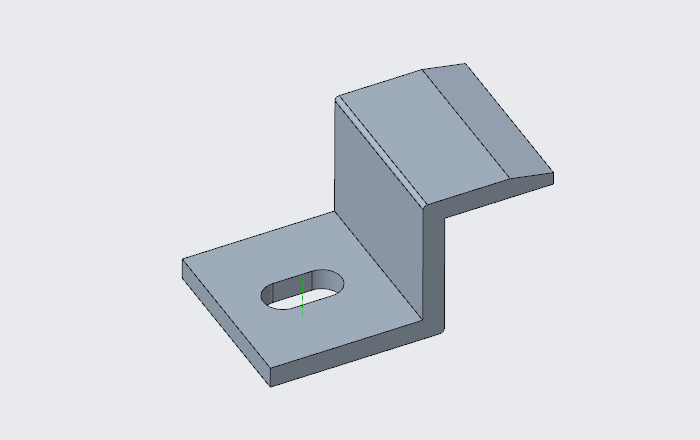

4.完成拉伸后,我们可以看到如下图所示的基准轴。

怎么样,很方便吧?
