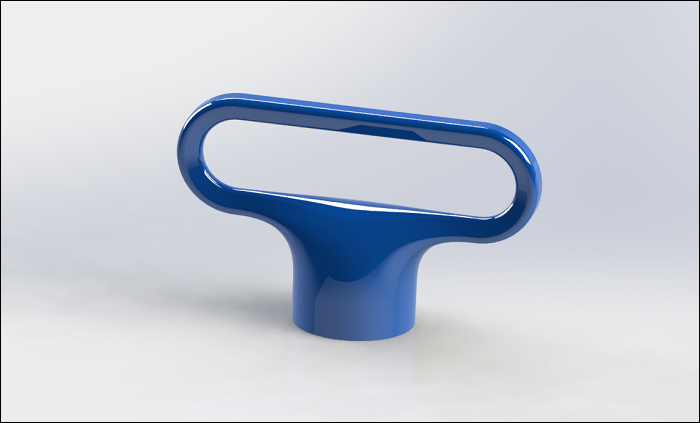

最终结果如下图所示：
文章末尾下载模型
方法：

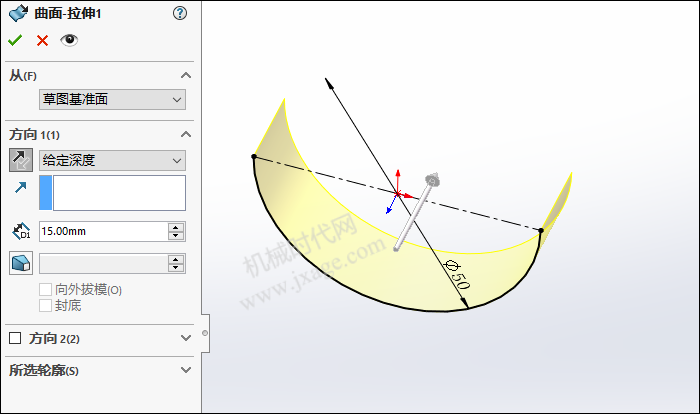

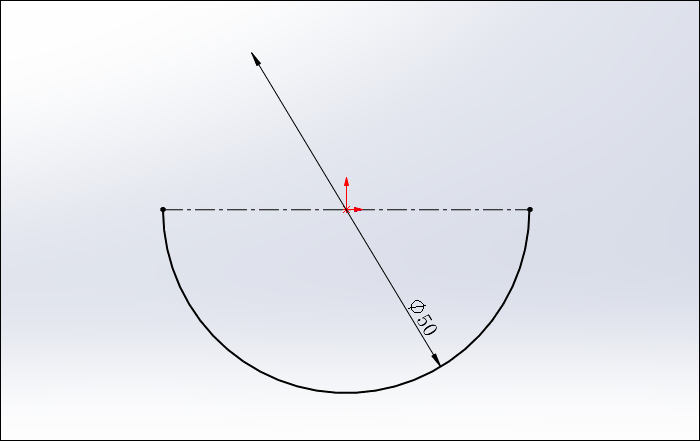

1.点击“插入”-“曲面”-“拉伸曲面”，在上视基准面上绘制如下图所示的草图。
设置拉伸深度为15mm。

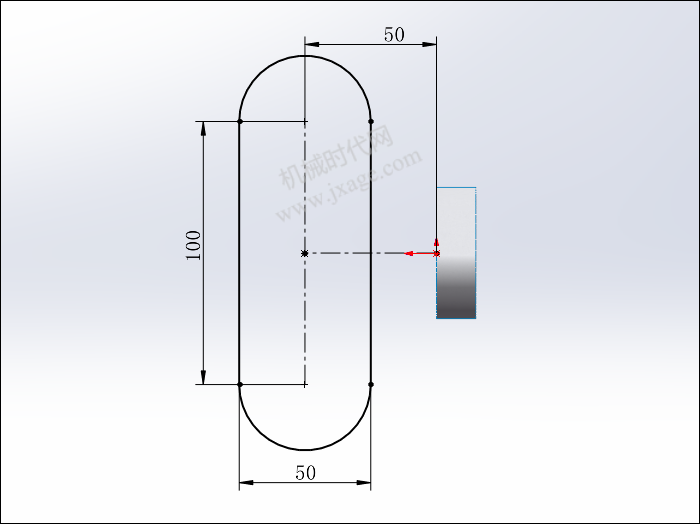

2.点击草图绘制，在前视基准面上绘制如下图所示的草图。

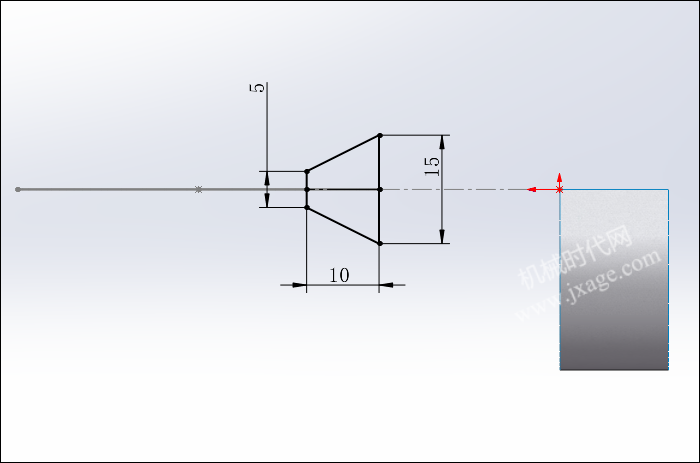

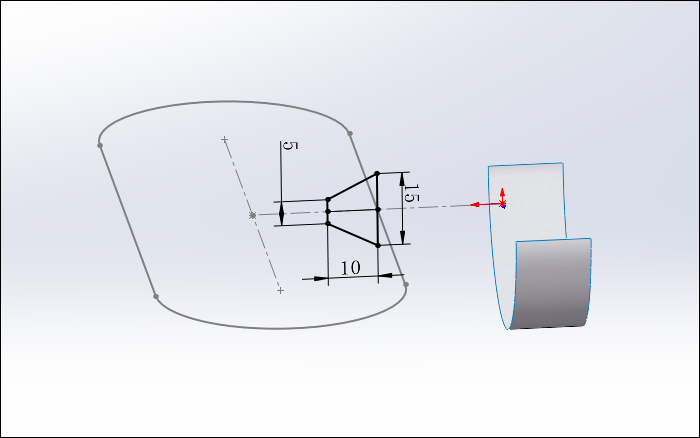

3.点击草图绘制，在右视基准面上绘制如下图所示的草图。

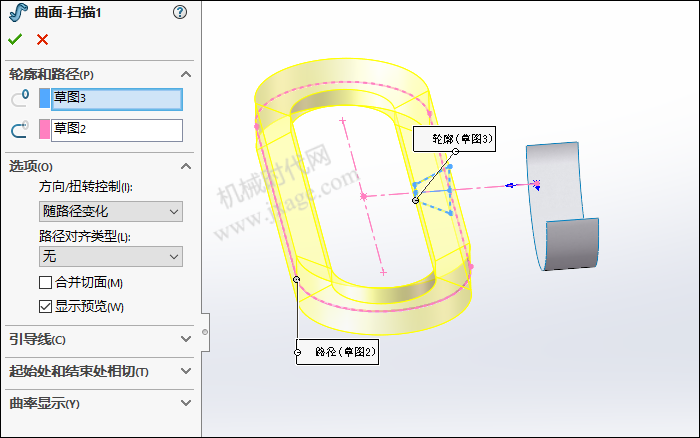

4.点击“插入”-“曲面”-“扫描曲面”，选择草图2作为扫描的路径，选择草图3作为扫描的轮廓，如下图所示，点击勾号完成。

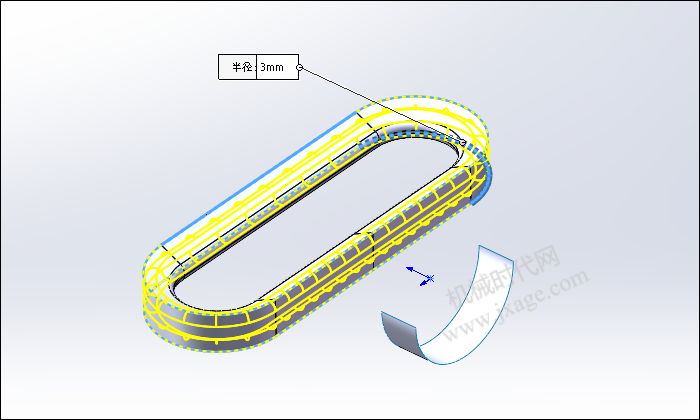

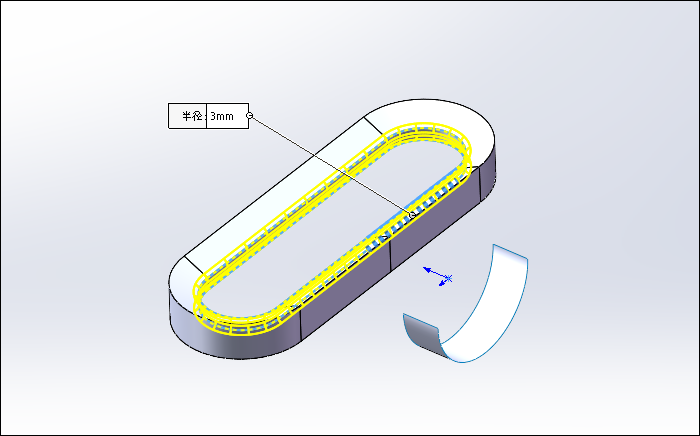

5.倒圆角。

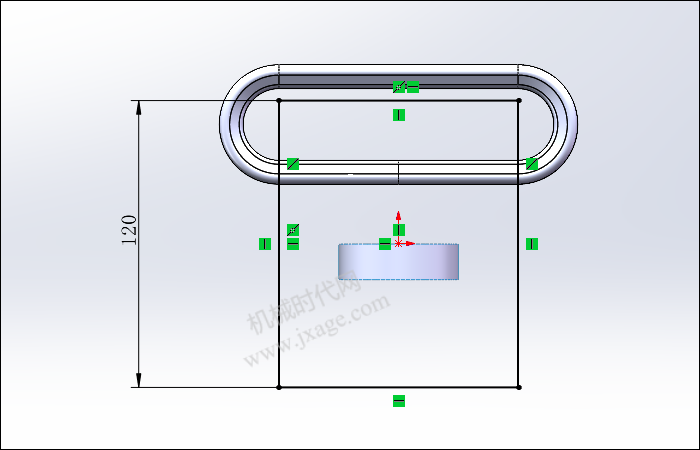

6.点击草图绘制，在前视基准面上绘制如下图所示的草图。

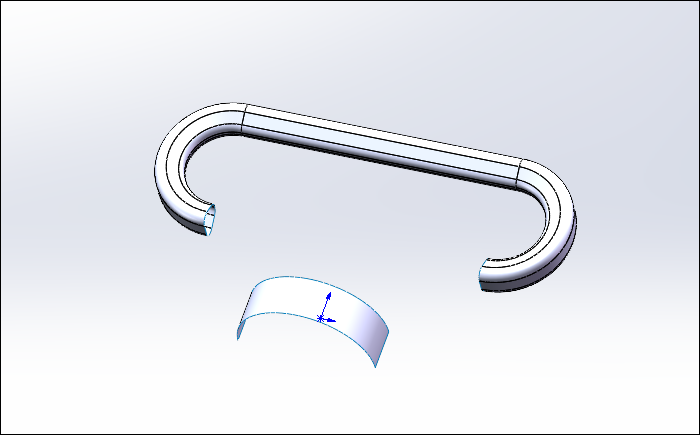

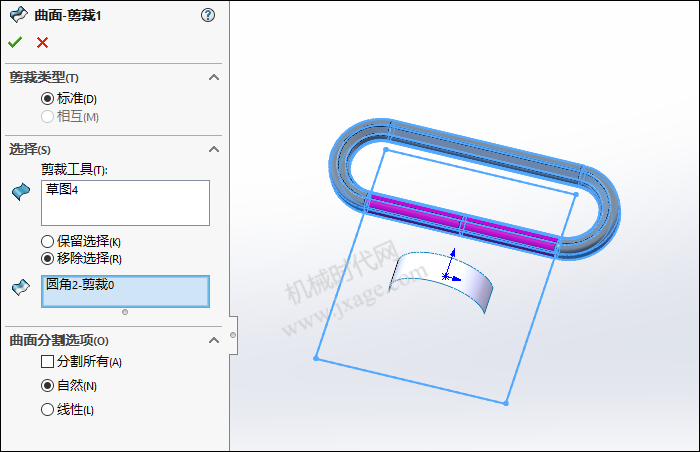

7.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，选择上一步创建的草图4作为剪裁工具，对扫描曲面进行剪裁，移除紫色部分，如下图所示。
点击勾号完成。

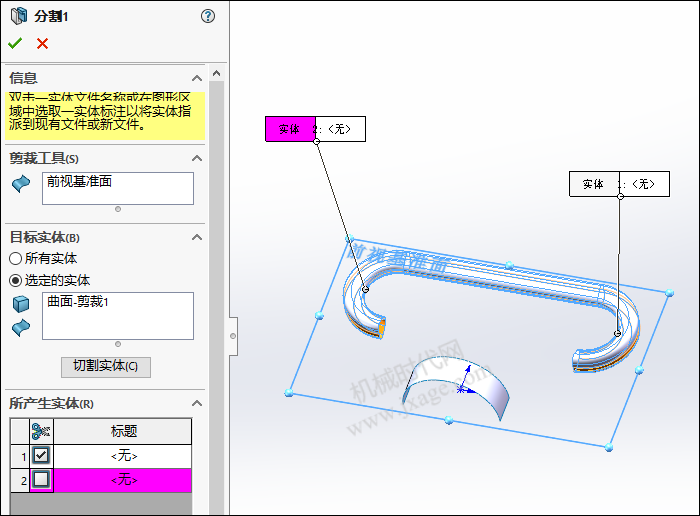

8.点击“插入”-“特征”-“分割”，选择前视基准面作为剪裁工具，对扫描曲面进行分割，按照下图进行设置。点击勾号完成。

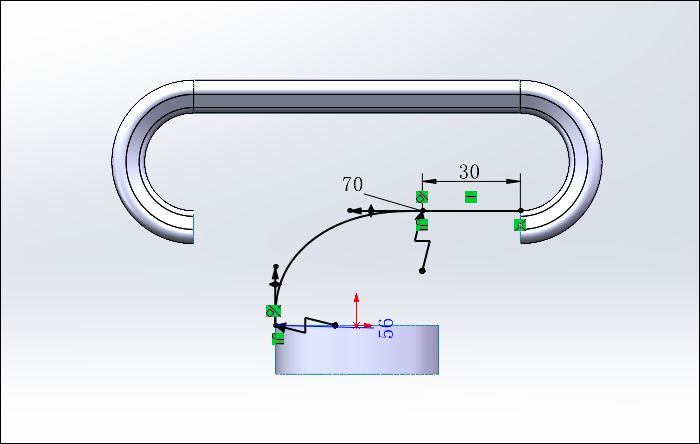

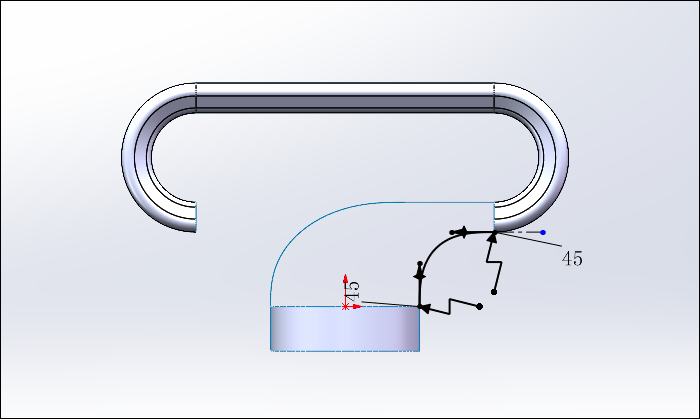

9.点击“插入”-“曲面”-“拉伸曲面”，在前视基准面上绘制如下图所示的草图（样条曲线）。
设置拉伸深度为10mm。

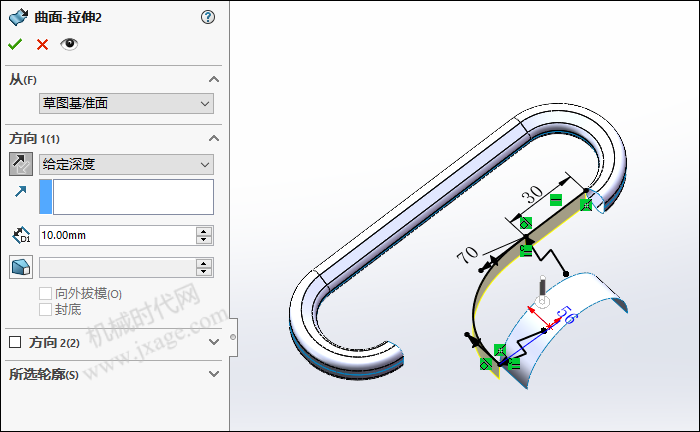

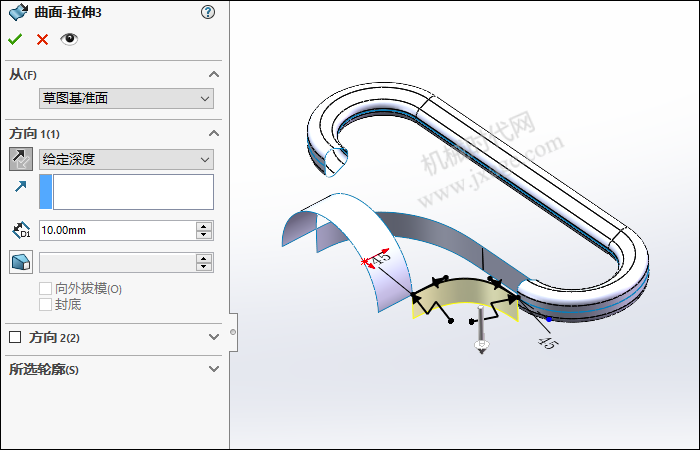

10.点击“插入”-“曲面”-“拉伸曲面”，在前视基准面上绘制如下图所示的草图（样条曲线）。
设置拉伸深度为10mm。

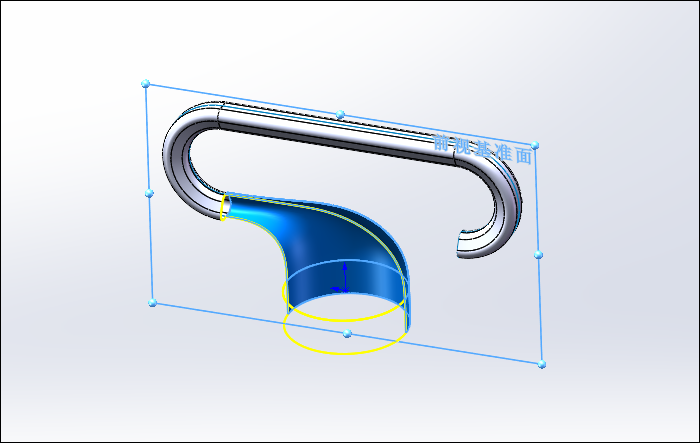

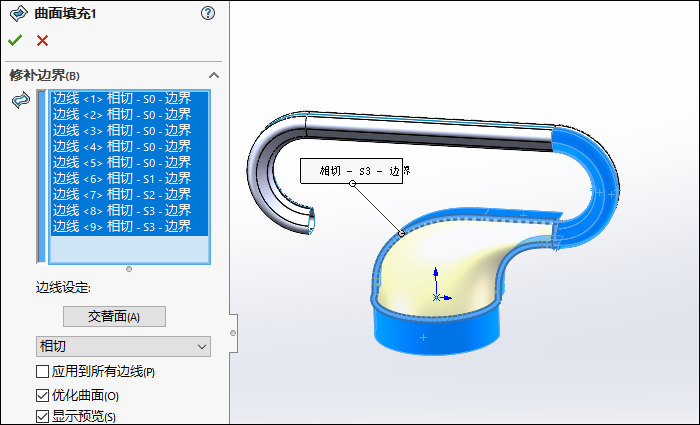

11.点击“插入”-“曲面”-“填充”，选择下图所示的9条曲线作为修补边界，曲率控制均设置为“相切”，如下图所示，点击勾号完成。

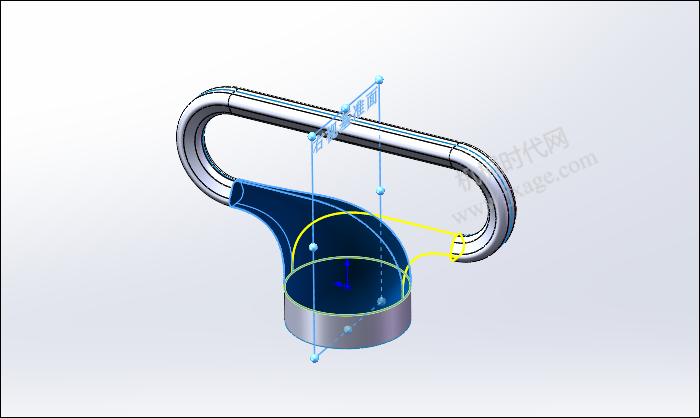

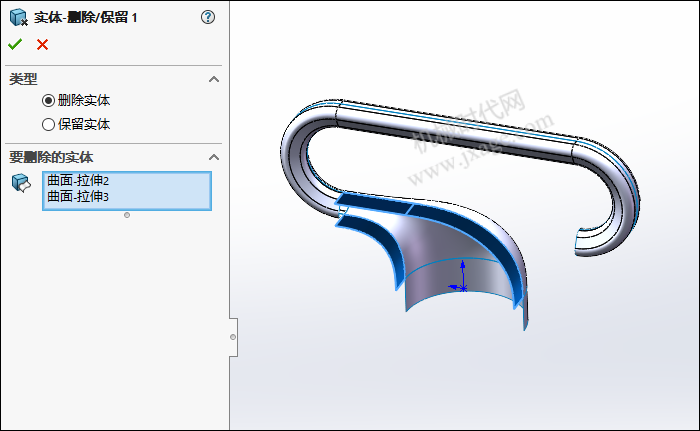

12.点击“插入”-“特征”-“删除/保留实体”，类型选择“删除实体”，将下图蓝色的曲面进行删除。
13.镜向。
14.镜向。
15.点击草图绘制，在前视基准面上绘制如下图所示的草图。

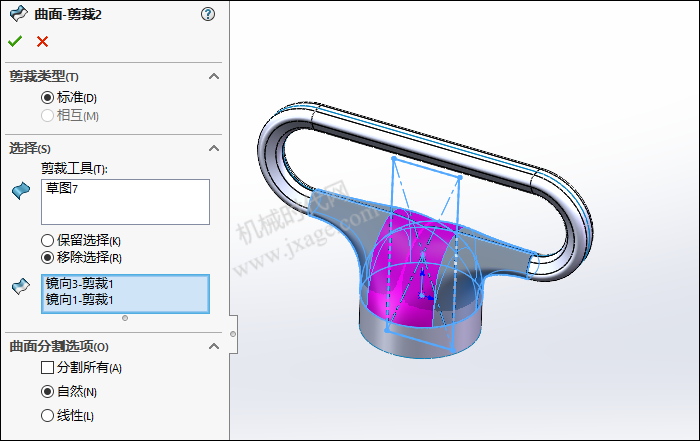

16.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，选择上一步创建的草图作为剪裁工具，对下图所示的曲面进行剪裁，移除紫色部分，如下图所示。
剪裁完成。

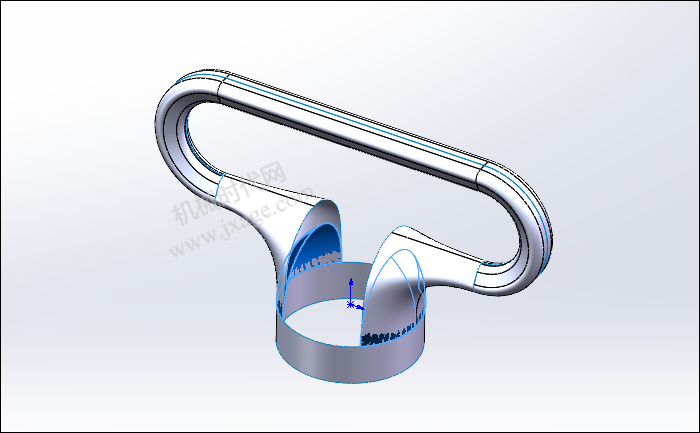

17.点击“插入”-“特征”-“删除/保留实体”，类型选择“删除实体”，将下图蓝色的曲面进行删除。

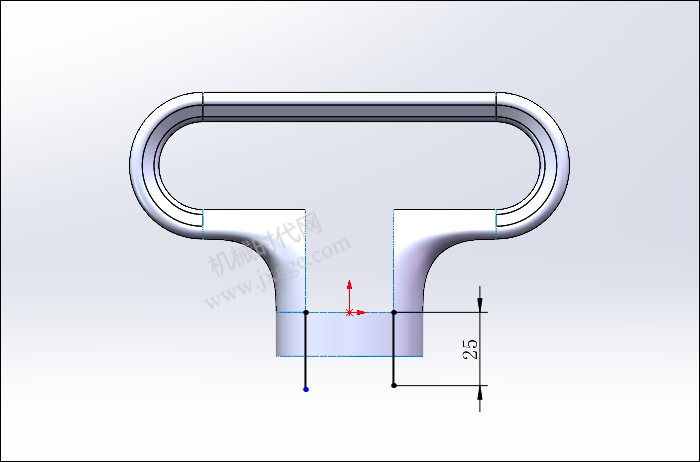

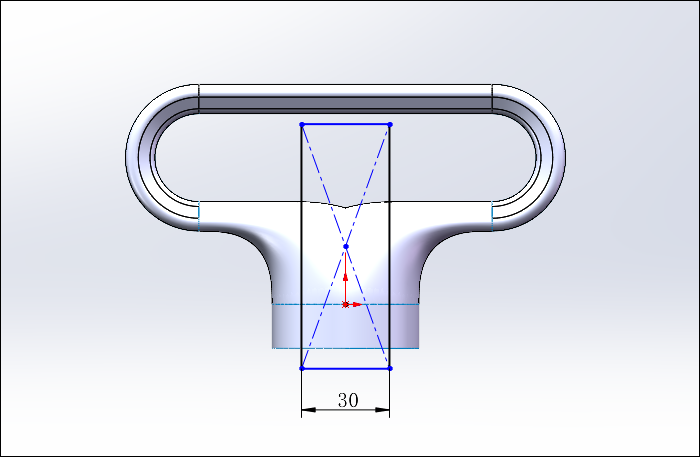

18.点击草图绘制，在前视基准面上绘制如下图所示的草图。

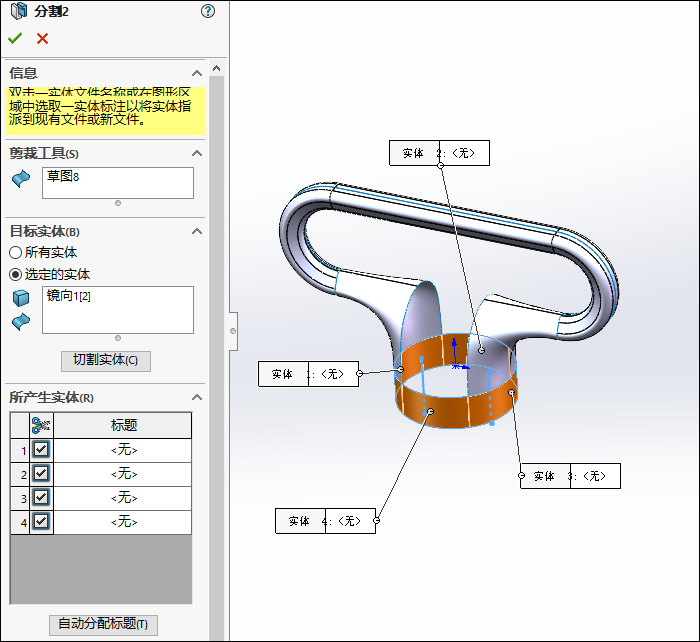

19.点击“插入”-“特征”-“分割”，选择上一步创建的草图作为剪裁工具，对拉伸曲面进行分割，按照下图进行设置，点击勾号完成。

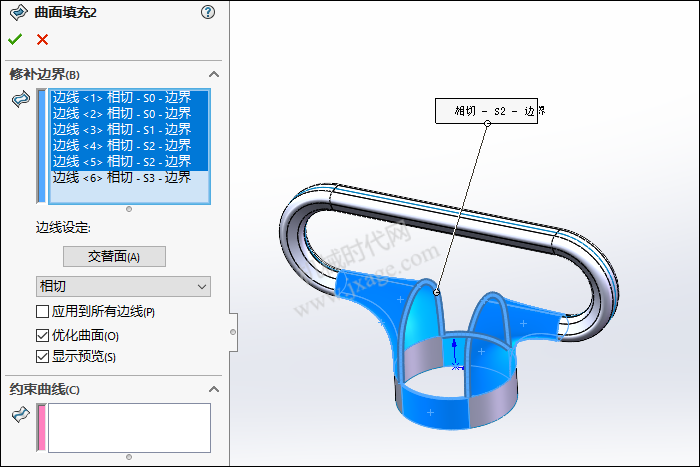

20.点击“插入”-“曲面”-“填充”，选择下图所示的6条曲线作为修补边界，曲率控制均设置为“相切”，如下图所示。
点击勾号完成。

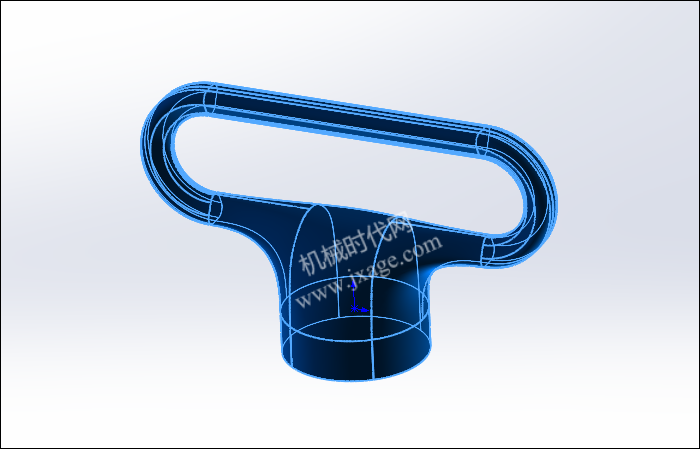

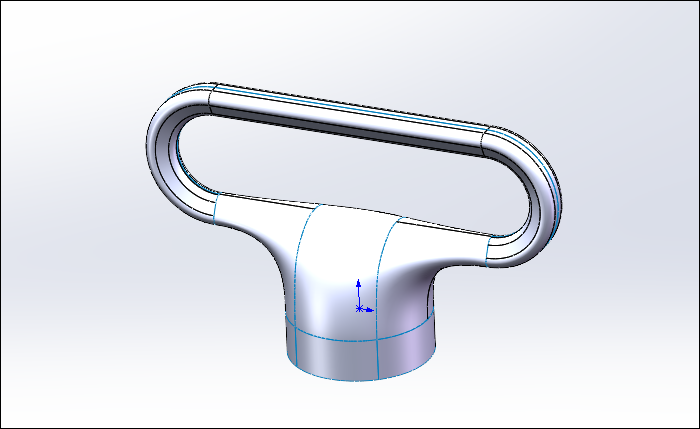

21.点击“插入”-“曲面”-“缝合曲面”，将所有的曲面进行缝合，如下图所示。

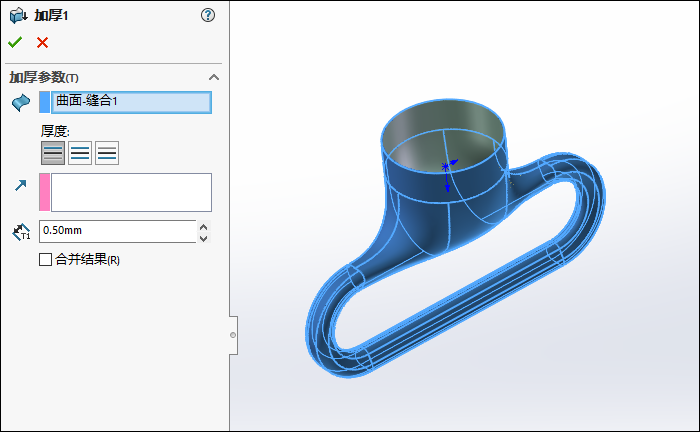

22.加厚曲面。
23.渲染。
模型下载：
