Proe如何通过可变截面扫描创建把手?

其实我们之前有一篇文章介绍了如何绘制把手:Proe创建手柄,相比之前的文章,两种方法各有优劣,大家可以对比一下。

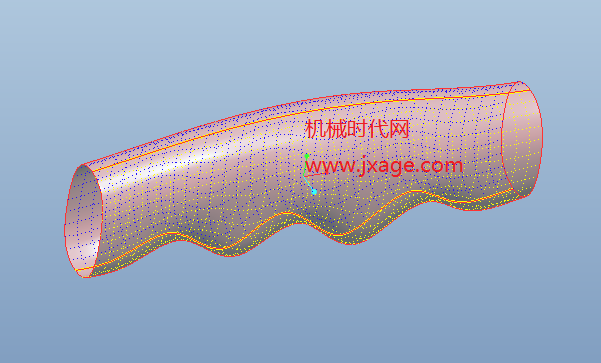

最终结果如下图所示。

文章末尾下载模型

方法:

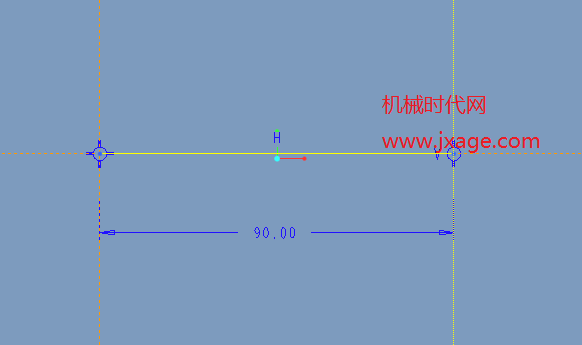

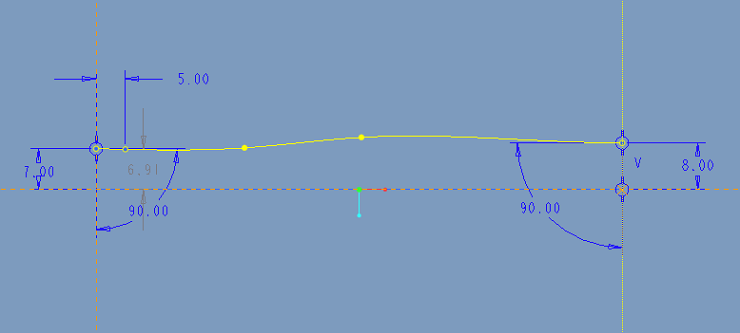

1.点击草绘,在FRONT平面绘制如下图所示的草图。

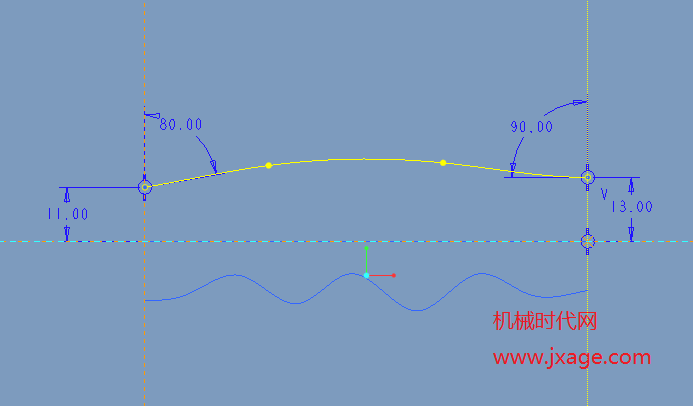

2.再次点击草绘,在FRONT平面绘制如下图所示的草图。

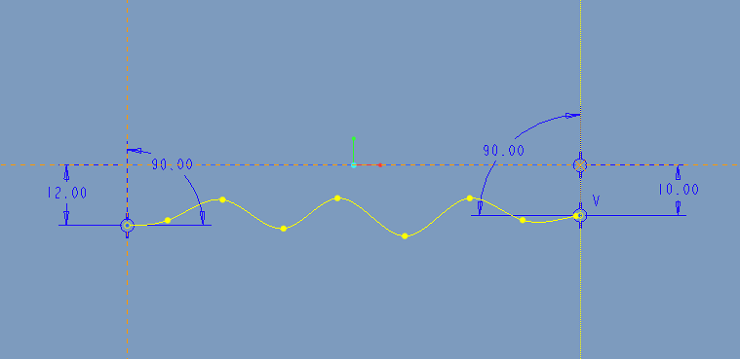

3.点击草绘,在FRONT平面绘制如下图所示的草图。

4.点击草绘,在TOP平面绘制如下图所示的草图。

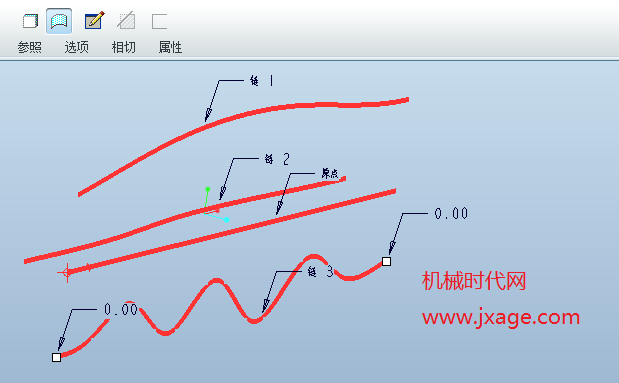

5.点击可变截面扫描,类型选择曲面,按住Ctrl键首先选择下图标有“原点”注释的曲线,然后按照数字顺序依次选择其他三条曲线,点击控制面板上的草绘按钮,进入草绘环境。

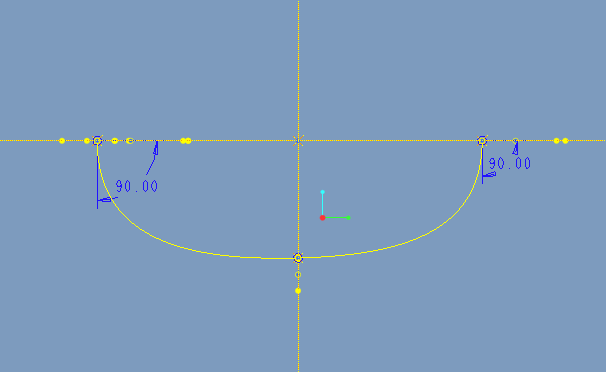

通过样条曲线绘制如下图草图作为扫描的截面。

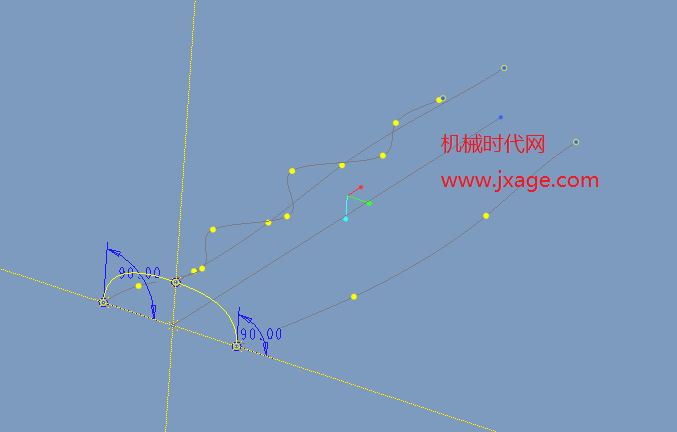

截面完成后如下图所示。

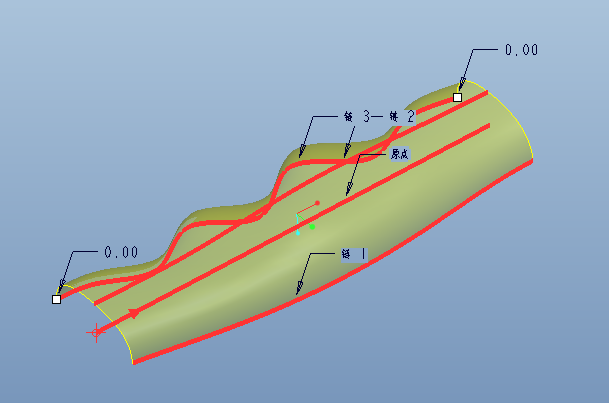

6.点击确定,我们可以看到如下图所示的曲面。

7.将扫描曲面以FRONT平面进行镜像。

8.选择两个曲面,点击“合并”按钮将扫描曲面和镜像曲面进行合并。

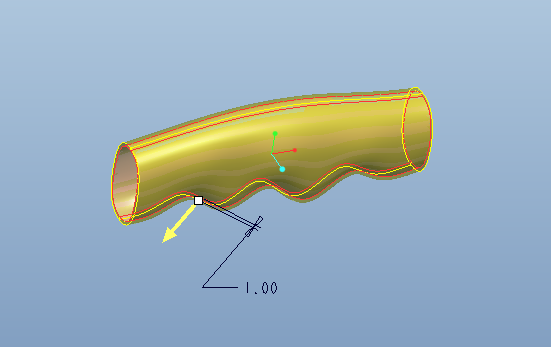

9.加厚。

10.完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
