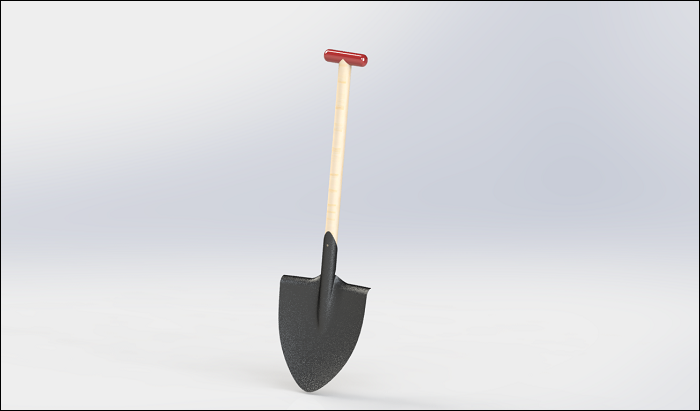

最终结果如下图所示:

SolidWorks建模练习(63):铁锹-图片1

文章末尾下载模型

方法:

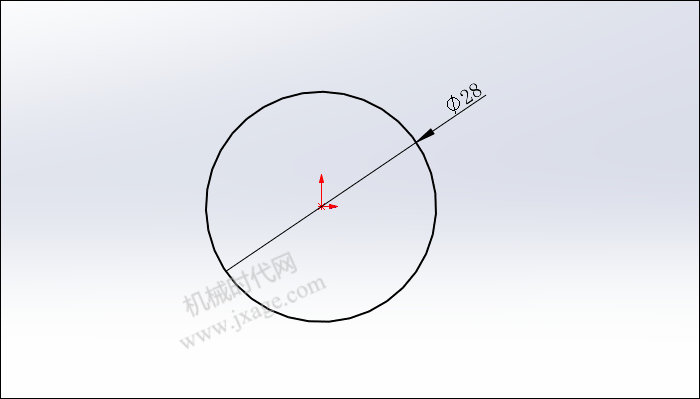

1.点击“拉伸凸台/基体”,在上视基准面上绘制如下图所示的草图。

SolidWorks建模练习(63):铁锹-图片2

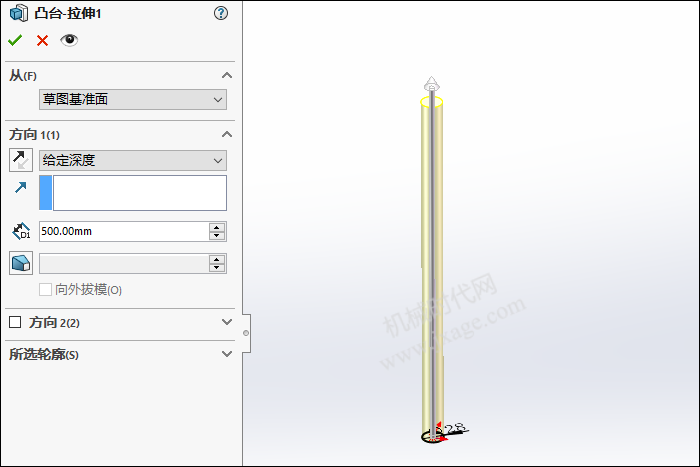

设置拉伸深度为500mm,如下图所示。

SolidWorks建模练习(63):铁锹-图片3

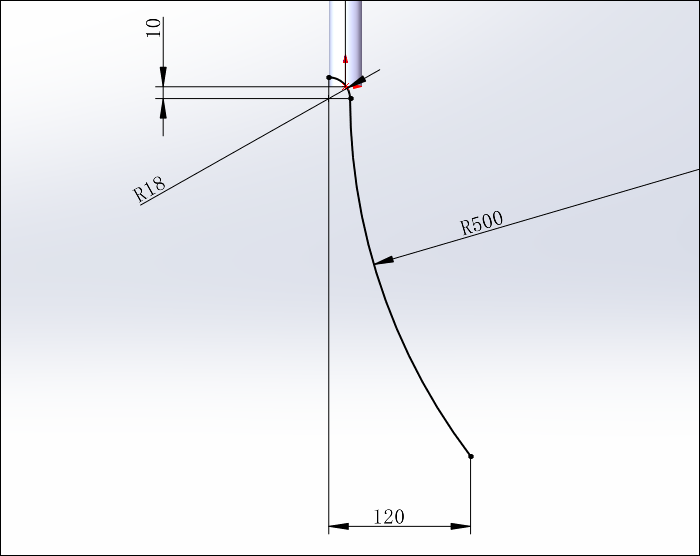

2.点击“插入”-“曲面”-“旋转曲面”,在右视基准面上绘制如下图所示的草图。

SolidWorks建模练习(63):铁锹-图片4

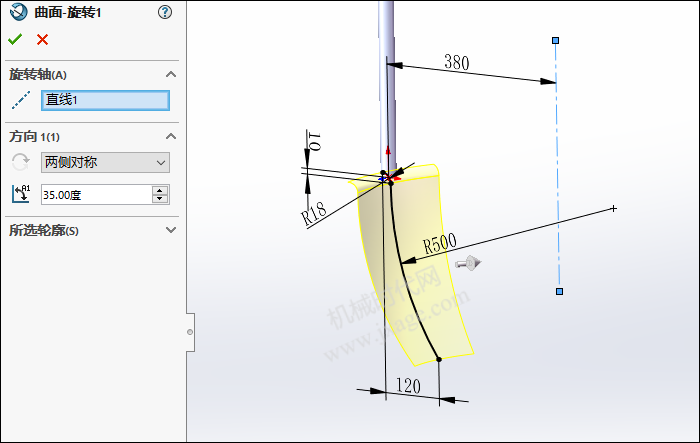

两侧对称旋转35度,如下图所示。

SolidWorks建模练习(63):铁锹-图片5

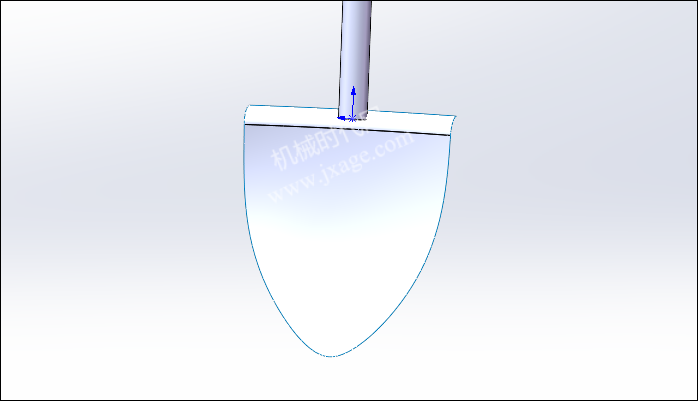

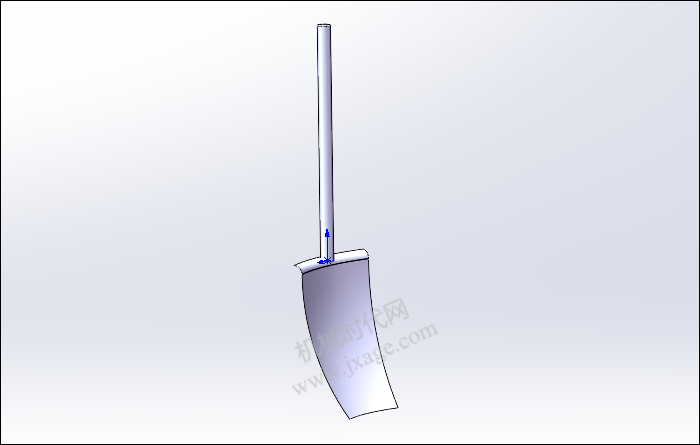

完成。

SolidWorks建模练习(63):铁锹-图片6

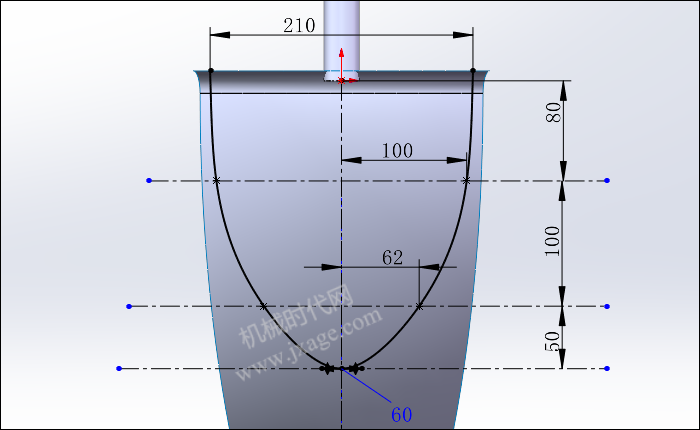

3.点击“草图绘制”,在前视基准面上绘制如下图所示的草图。

SolidWorks建模练习(63):铁锹-图片7

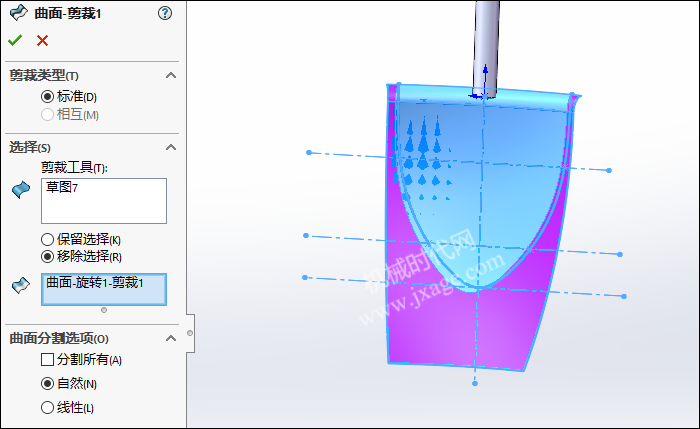

4.点击“插入”-“曲面”-“剪裁曲面”,剪裁类型选择“标准”,选择上一步创建的草图作为剪裁工具,如下图所示。

SolidWorks建模练习(63):铁锹-图片8

曲面剪裁完成。

SolidWorks建模练习(63):铁锹-图片9

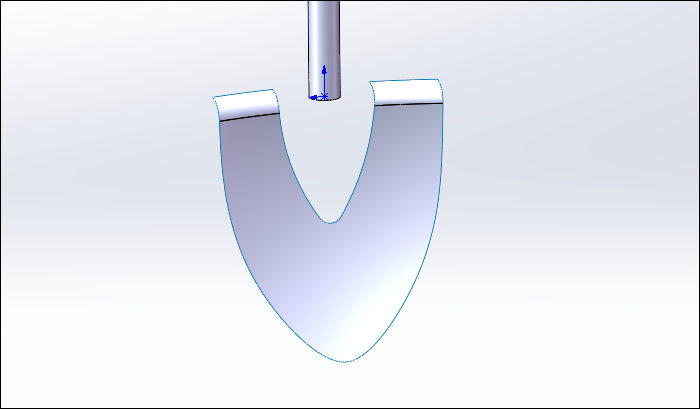

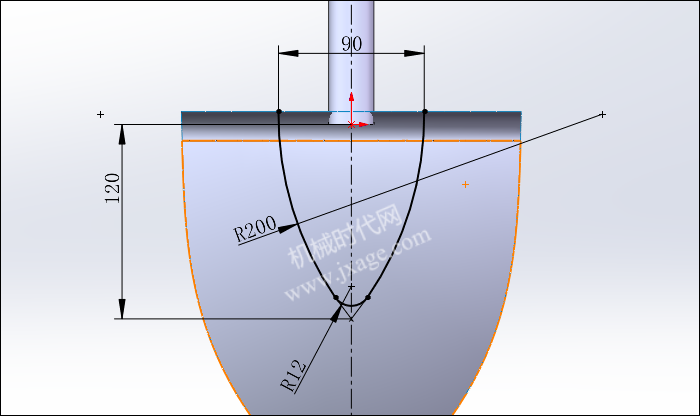

5.点击“草图绘制”,在前视基准面上绘制如下图所示的草图。

SolidWorks建模练习(63):铁锹-图片10

6.点击“插入”-“曲面”-“剪裁曲面”,剪裁类型选择“标准”,选择上一步创建的草图作为剪裁工具,如下图所示,点击勾号完成。

SolidWorks建模练习(63):铁锹-图片11

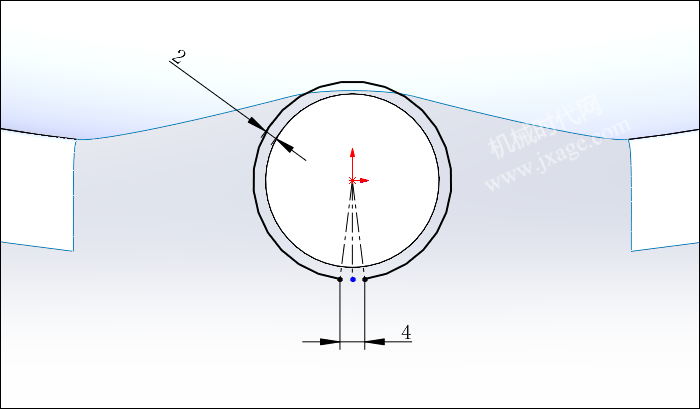

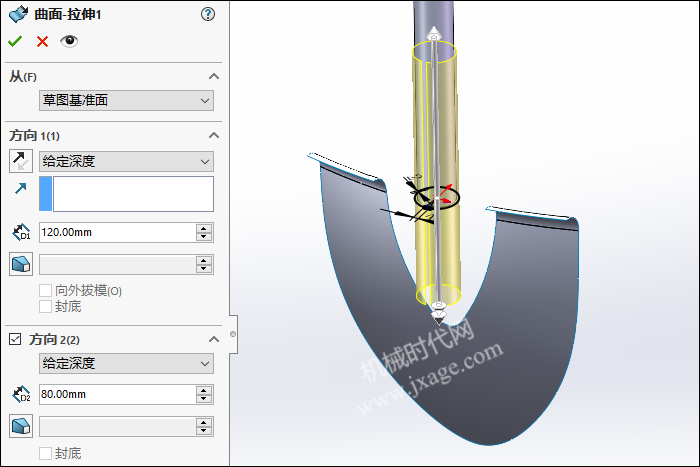

7.点击“插入”-“曲面”-“拉伸曲面”,在上视基准面上绘制如下图所示的草图。

SolidWorks建模练习(63):铁锹-图片12

设置拉伸深度为120mm。

SolidWorks建模练习(63):铁锹-图片13

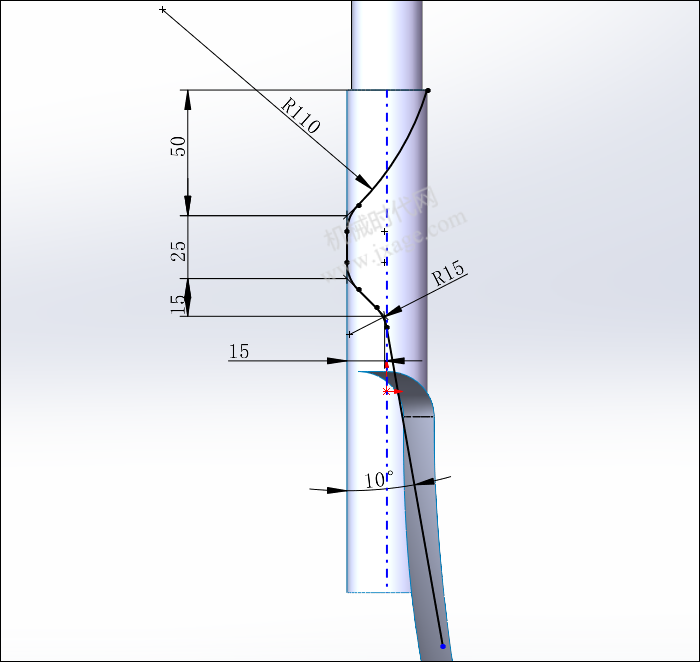

8.点击“草图绘制”,在右视基准面上绘制如下图所示的草图。

SolidWorks建模练习(63):铁锹-图片14

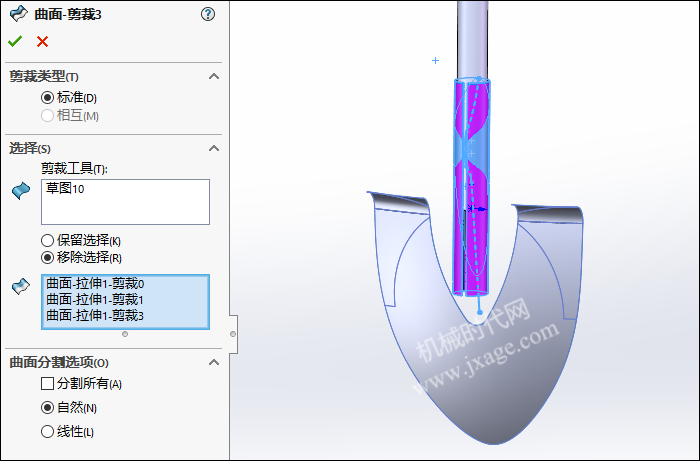

9.点击“插入”-“曲面”-“剪裁曲面”,剪裁类型选择“标准”,选择上一步创建的草图作为剪裁工具,如下图所示。

SolidWorks建模练习(63):铁锹-图片15

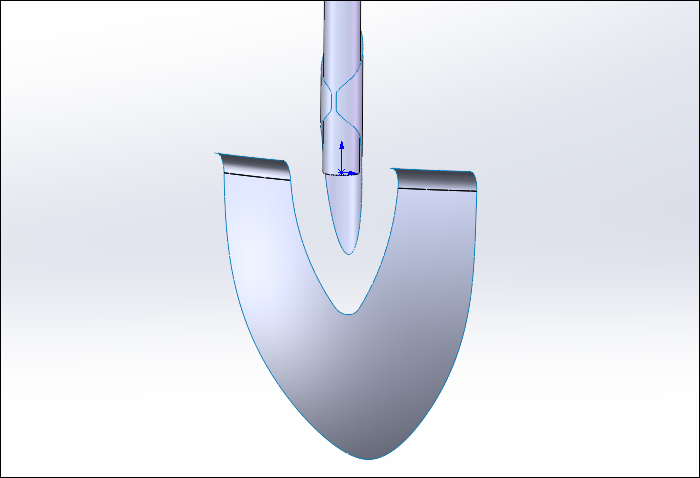

点击勾号完成。

SolidWorks建模练习(63):铁锹-图片16

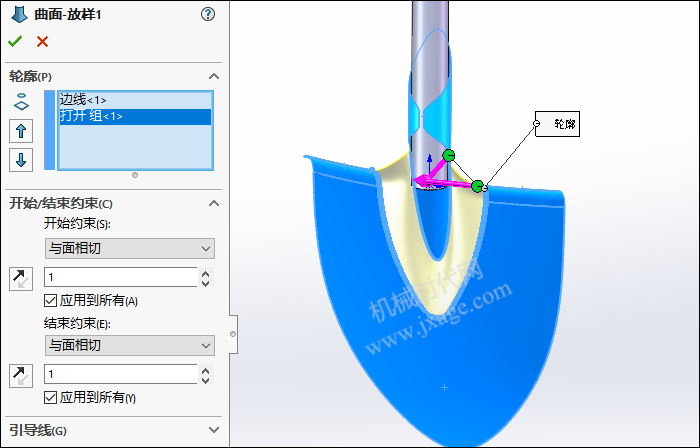

10.点击“插入”-“曲面”-“放样曲面”,选择下图所示的两个边线,设置开始/结束约束均为“与面相切”,按照下图进行设置。

SolidWorks建模练习(63):铁锹-图片17

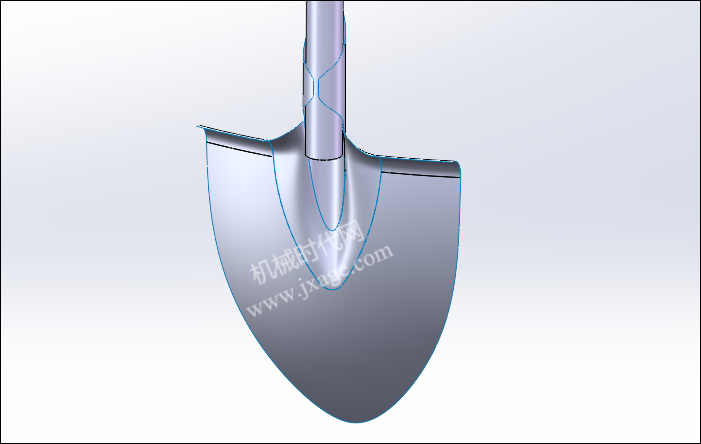

点击勾号完成。

SolidWorks建模练习(63):铁锹-图片18

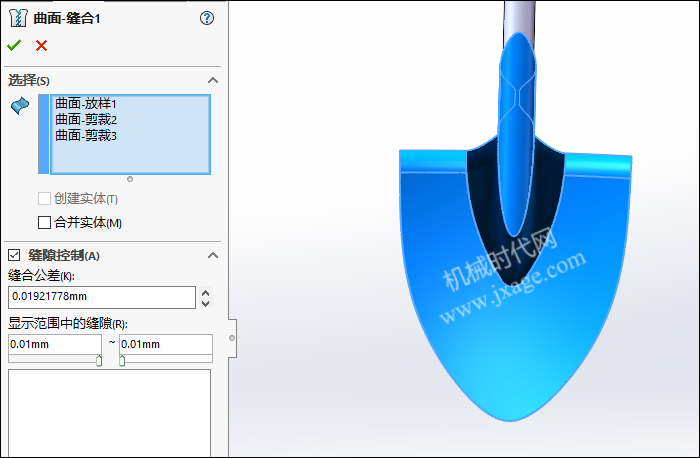

11.点击“插入”-“曲面”-“缝合曲面”,将所有的曲面进行缝合,如下图所示。

SolidWorks建模练习(63):铁锹-图片19

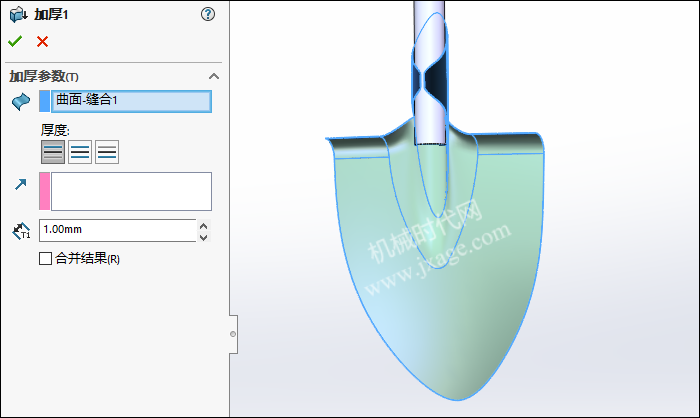

12.加厚曲面。

SolidWorks建模练习(63):铁锹-图片20

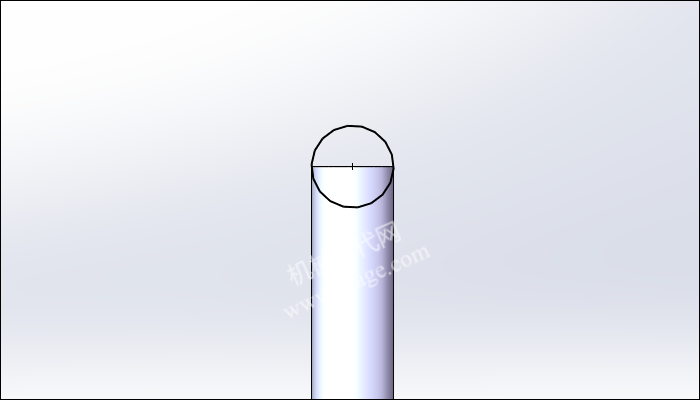

13.点击“拉伸凸台/基体”,在右视基准面上绘制如下图所示的草图。

SolidWorks建模练习(63):铁锹-图片21

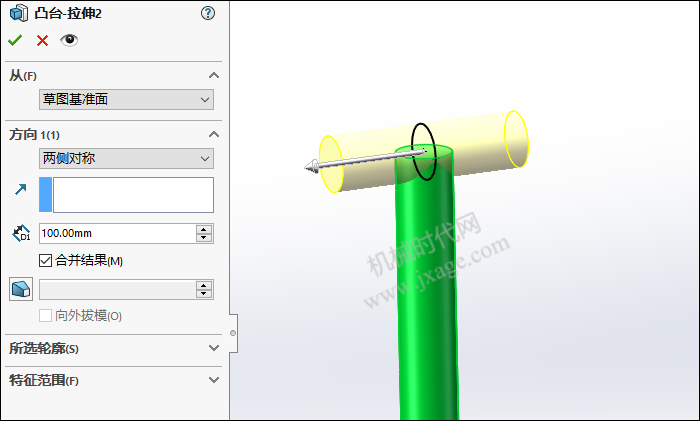

两侧对称拉伸,拉伸深度100mm,如下图所示。

SolidWorks建模练习(63):铁锹-图片22

14.完成。

SolidWorks建模练习(63):铁锹-图片23

模型下载:

此处为隐藏的内容
注册登录后,方可查看
