SolidWorks Simulation 有限元分析实例练习(28):非均匀压力

铝质存储箱中充满了水,箱体承受着静水压力,水压随深度变化而呈线性变化。

方法:

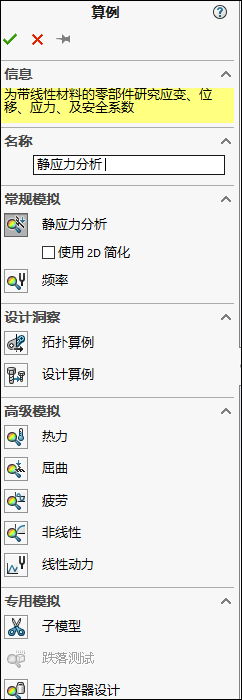

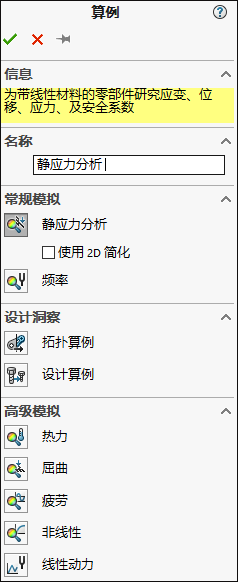

1.单击新建算例,类型选择“静力学分析”,算例名称“静力学分析”。

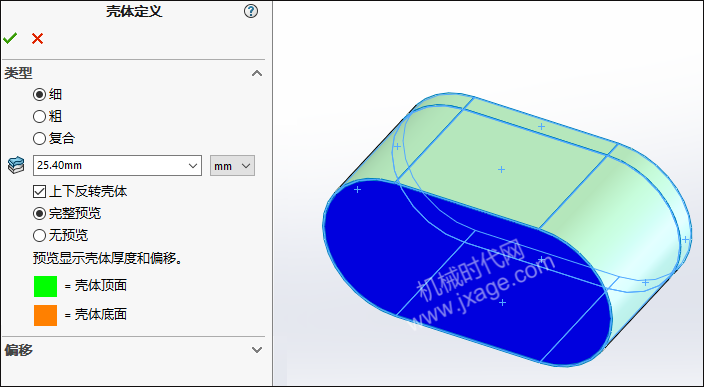

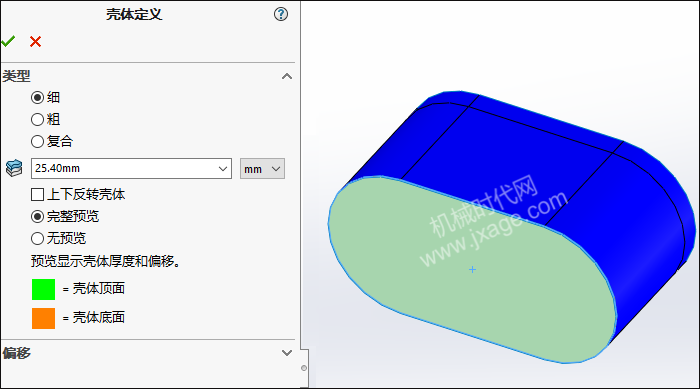

2.设置箱体的壳体厚度为25.4mm。

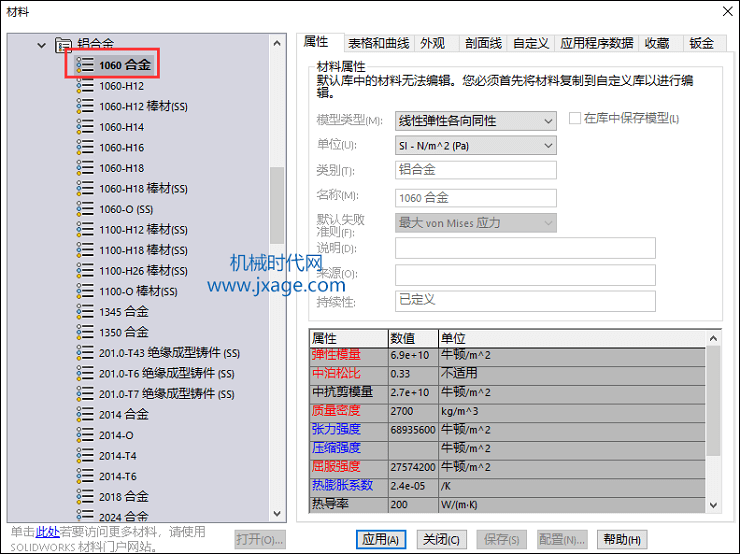

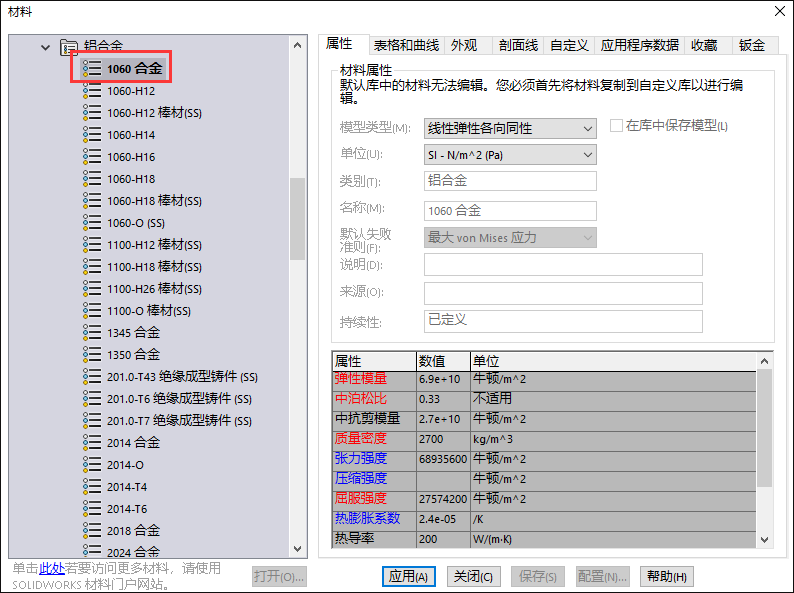

3.箱体材料为铝合金(1060 合金)。

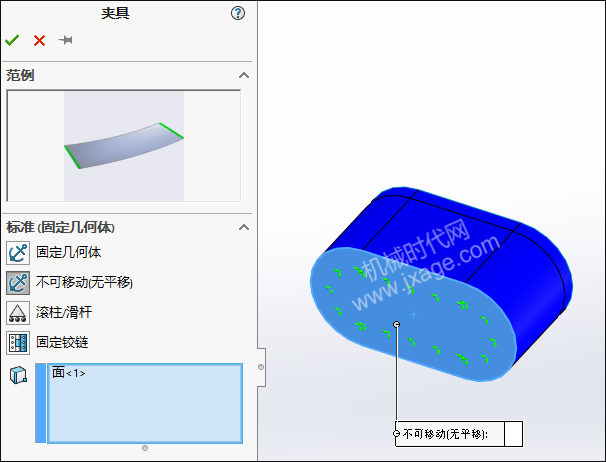

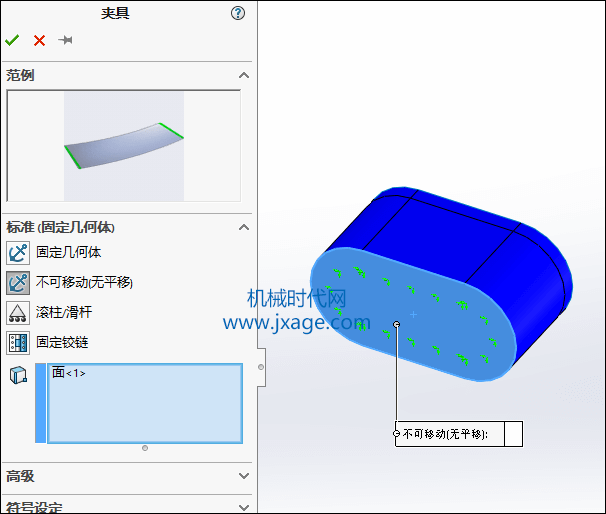

4.在箱体底部如下图所示面上设置不可移动(无平移))夹具。

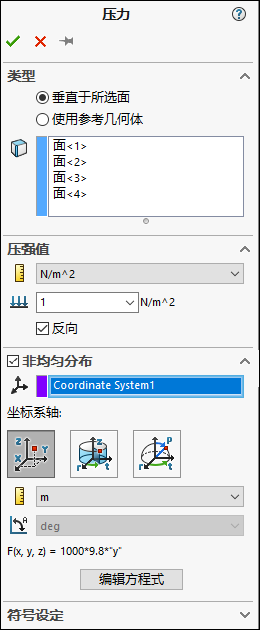

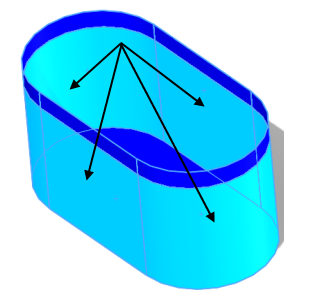

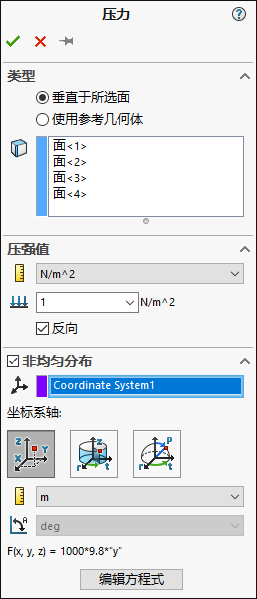

5.鼠标右键单击外部载荷,选择压力类型下选择垂直于所选面,在图形区域中,单击箱体的四个竖直侧面。

  1. 压力值下:

1)选择单位中的N/m^2。

2)压力值为1

3)勾选反向

2.勾选非均匀分布

1)选择坐标系选择为模型树中创建的Coordinate System1坐标系

2)对于 x、y 和 z 的单位选择

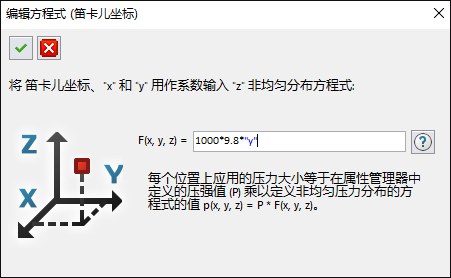

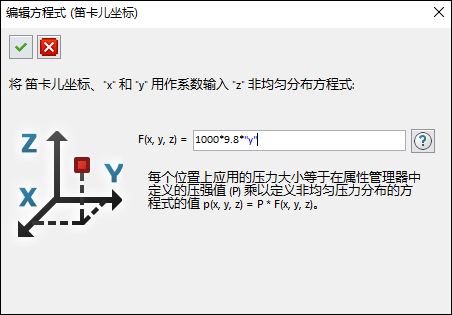

3)单击编辑方程式,在方程式框中键入:1000*9.8*"y"

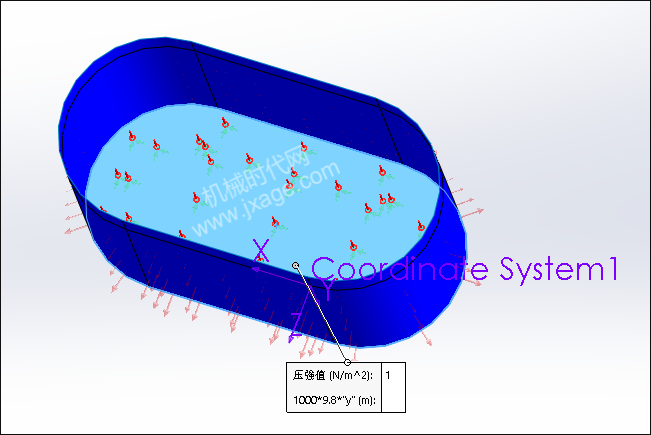

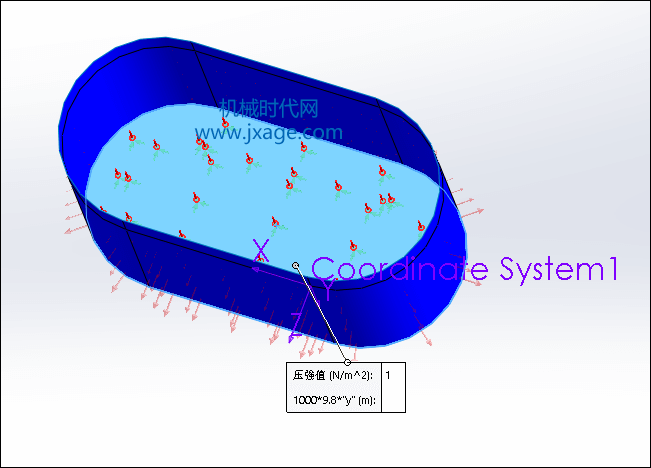

压力垂直于所选面,在箱顶部为零,在箱底部达到最大值。

箱体底部也施加相同的压力。

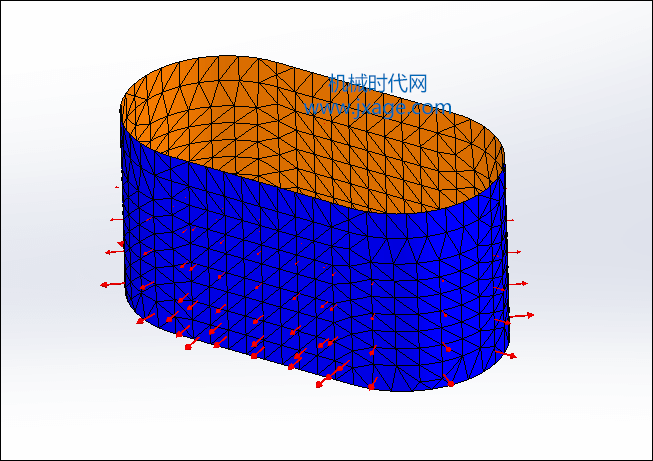

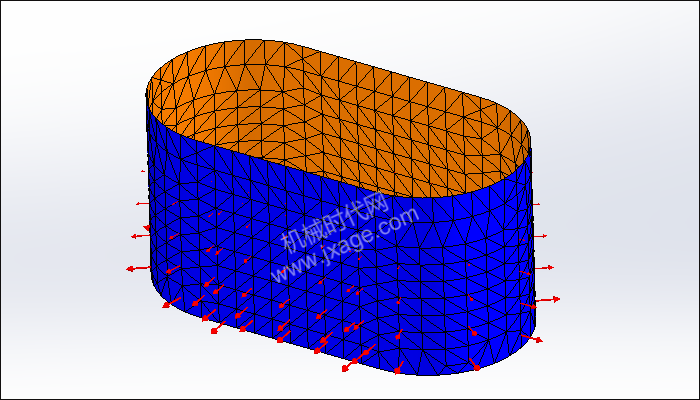

6.在 Simulation 算例树中,右键单击网格 ,然后选择生成网格

7.执行分析。

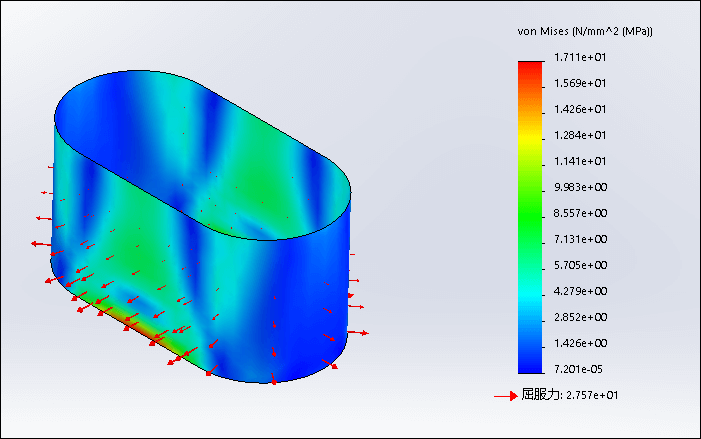

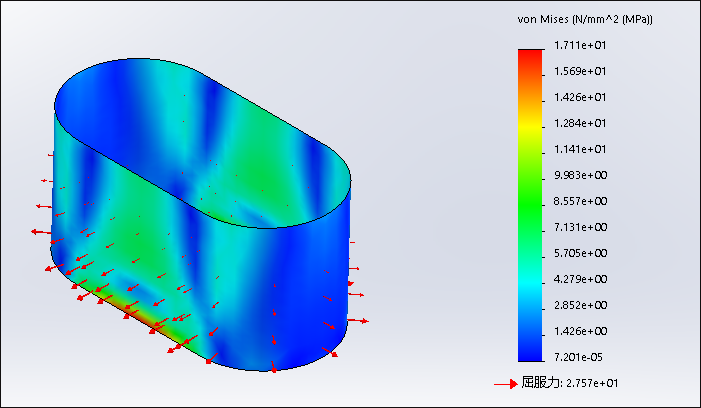

我们从应力云图中可知,箱体所受到的最大应力为17.1MPa,位于箱体底部直角处,小于材料的屈服强度27.57MPa。

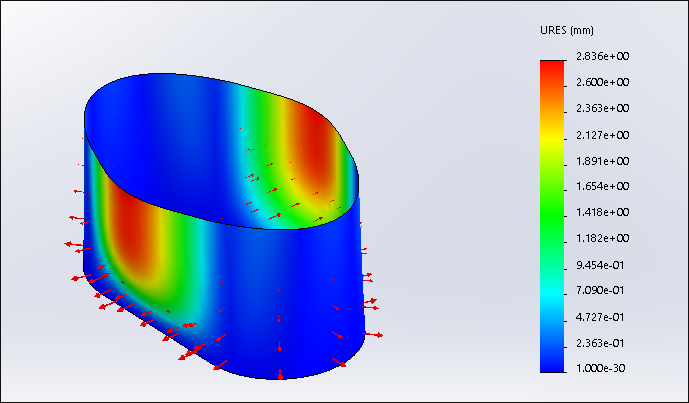

从变形云图中可知,箱体的最大变形量为2.84mm,位于箱体顶部边缘。

模型下载:

此处为隐藏的内容!
登录后方可查看!
