Proe可变截面扫描练习(二)创建加热器

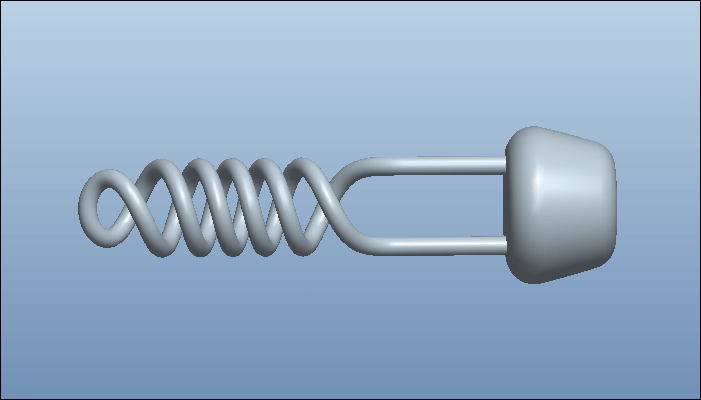

之前已经做过一次加热器的教程,现在有一个比较简单的创建加热器的方法。最终结果如下。

方法

1.新建一个文件。

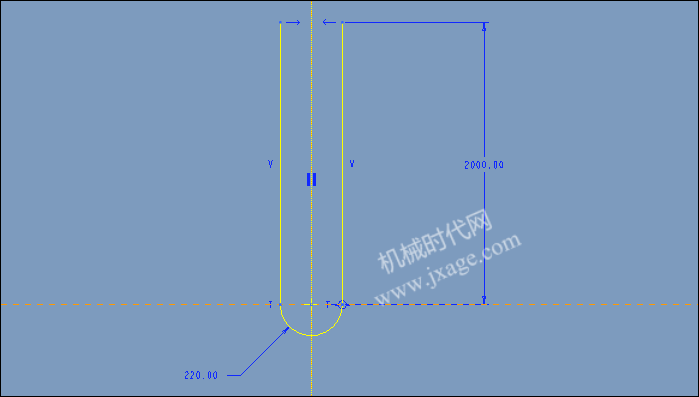

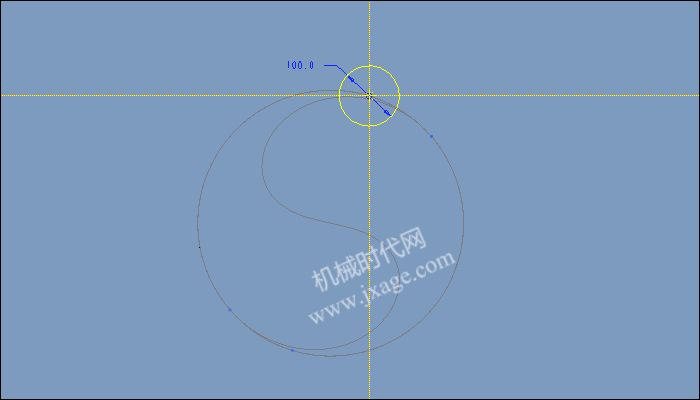

2.点击草绘,在TOP绘制如下的草绘。

绘制完成后,点击勾号退出。

3.点击【扭曲】,按住Ctrl选择草绘的三条线

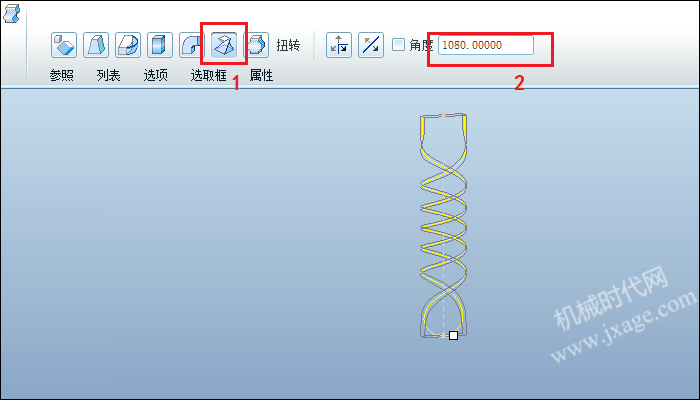

点击【扭转】,输入角度1080

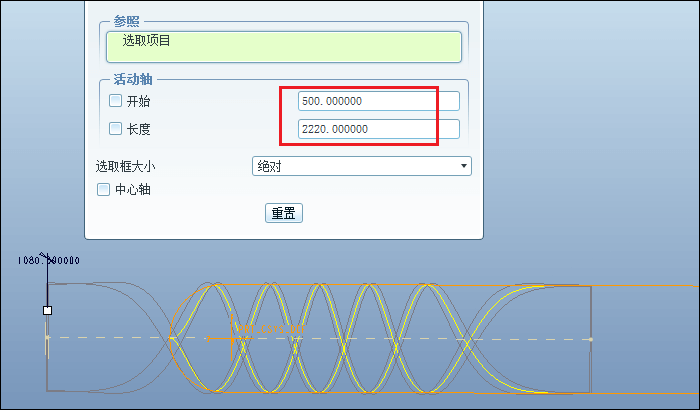

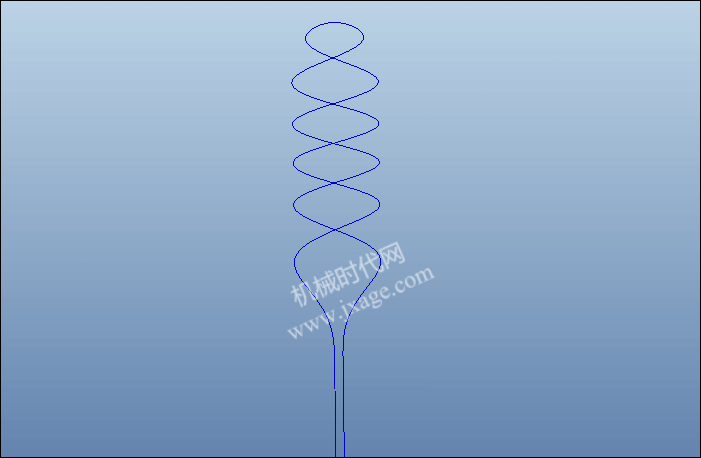

点击【选取框】,按照下图进行设置。

点击勾号完成。

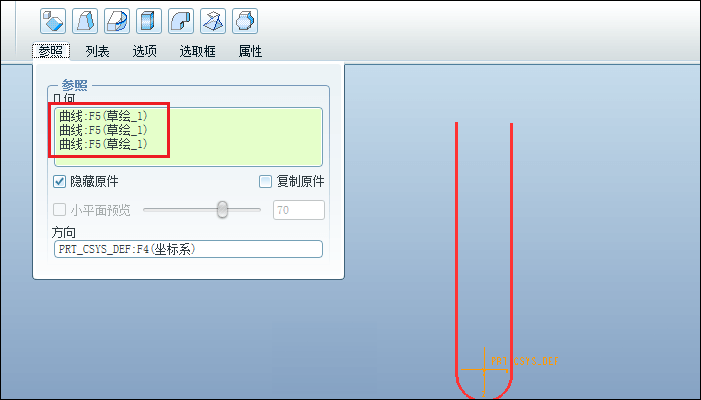

4.点击【可变截面扫描】,选择扭曲的曲线。不要直接按住Ctrl选择曲线,因为这样会导致第一次选取的曲线作为原点轨迹线,其他的曲线会变成辅助轨迹线,这并不是我们想要的。我们希望的是所有的曲线都作为原点轨迹线。

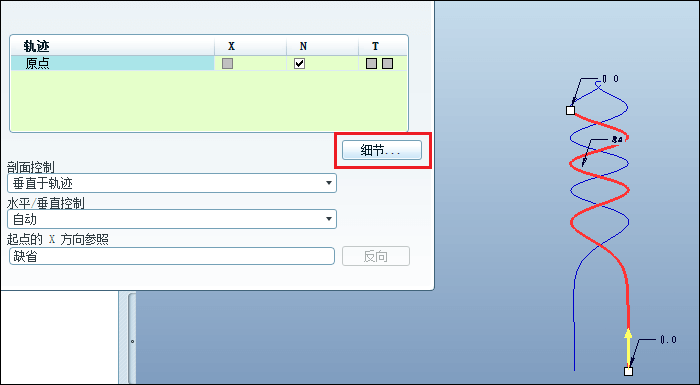

 点击【参照-细节】。

选择【基于规则-完整环】。

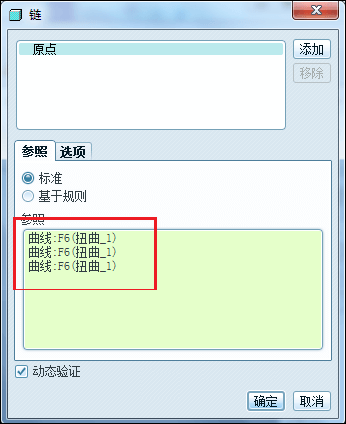

点击【标准】,三条扭曲曲线都变成原点轨迹线了。

点击控制面板上的草绘按钮,绘制如下的草绘。

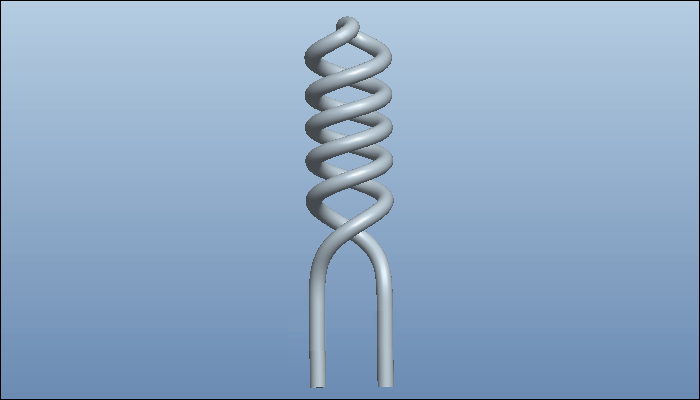

完成。

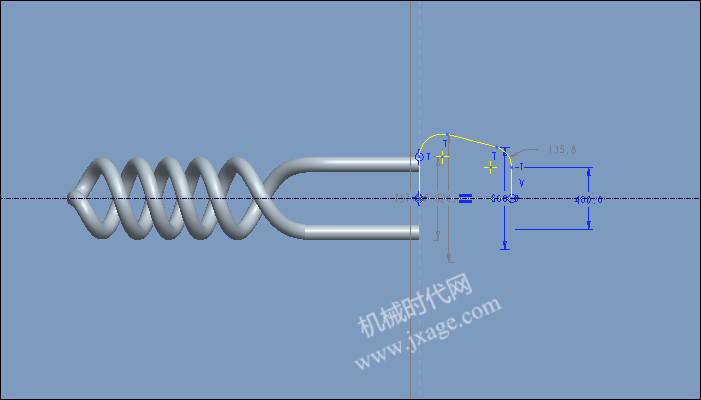

5.点击【旋转】,绘制如下的截面。

完成。
