Proe曲面建模（7）：风车

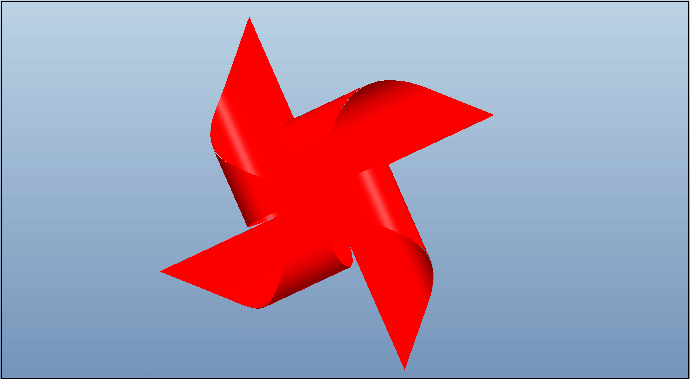

完成后如下图所示。

文章末尾下载文件

方法：

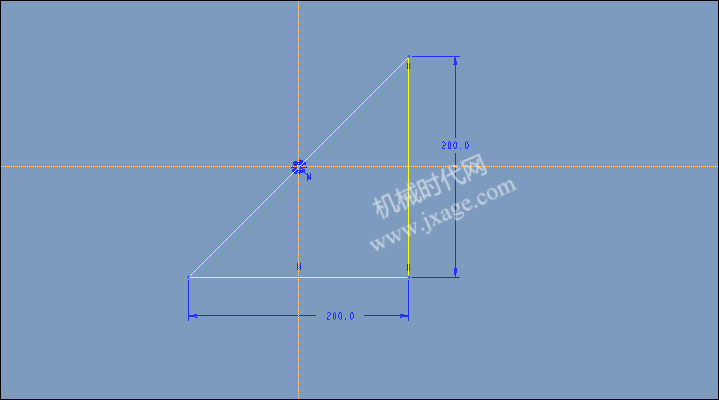

1.点击拉伸，在TOP平面绘制如下的草绘。

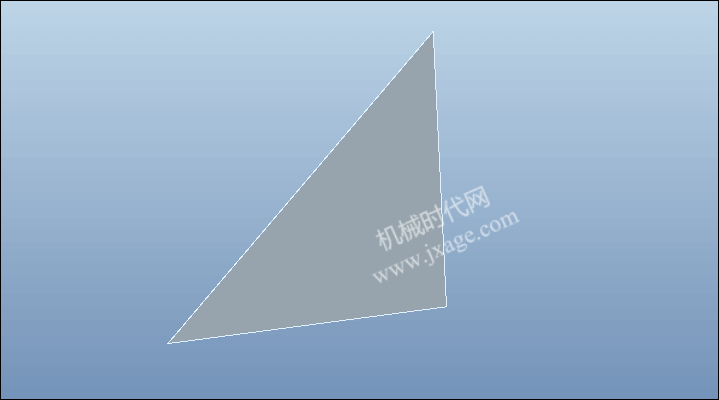

拉伸厚度为0.5。

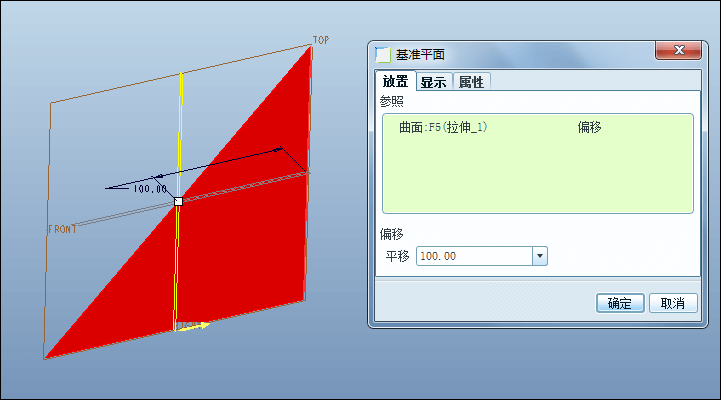

2.点击基准平面，创建DTM1。

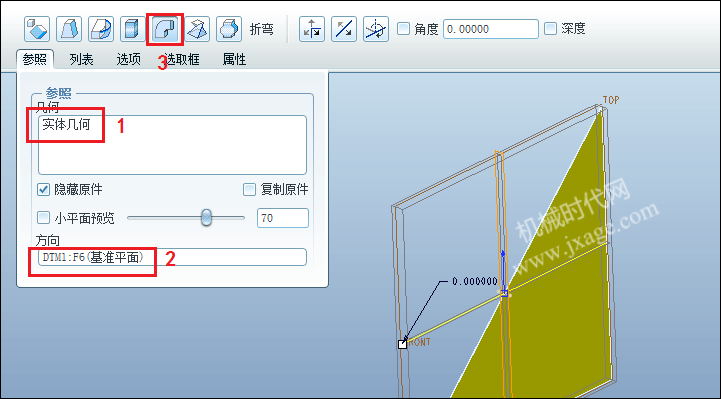

3.点击【插入】-【扭曲】，选择拉伸特征为几何参照，选择DTM1为方向参照，点击折弯。

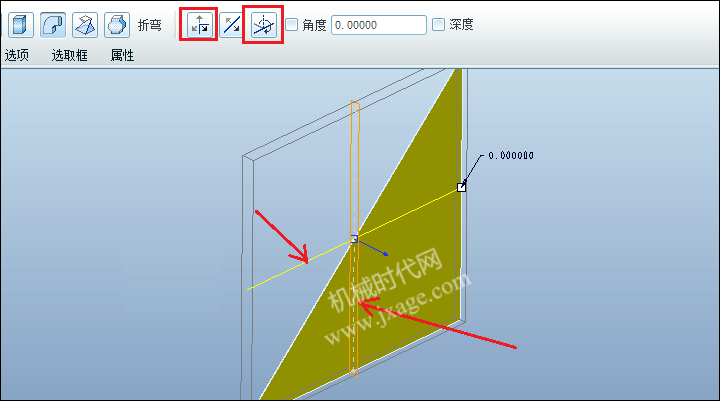

点击下面的红色方框中的按钮，将下面箭头所指的轴调整到如下的位置。

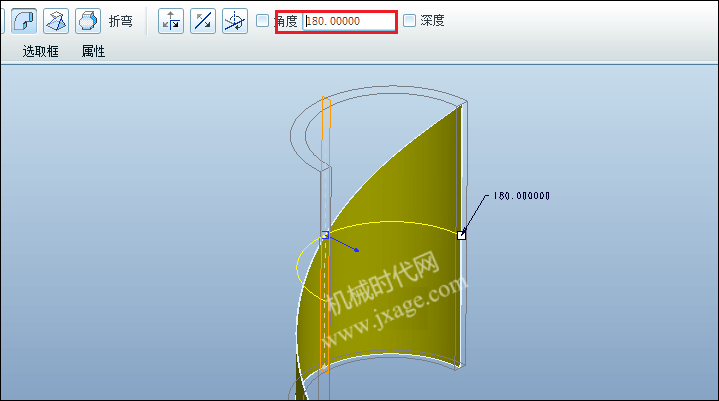

输入折弯角度180。

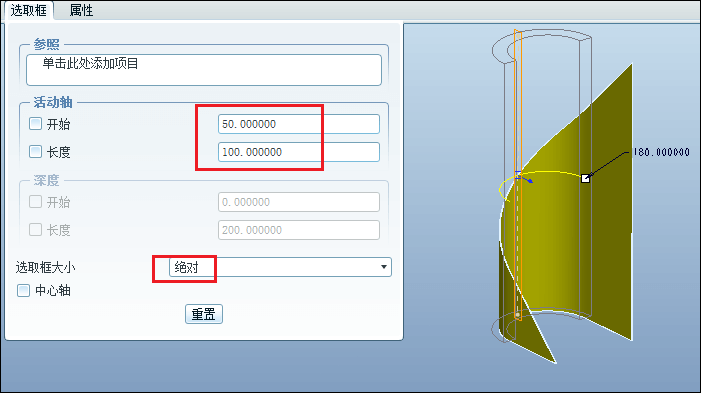

点击【选取框】，设置活动轴的长度如下图所示。

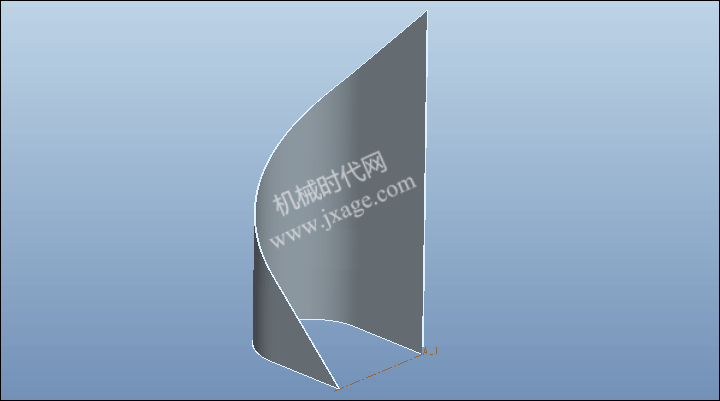

完成。

4.创建基准轴。

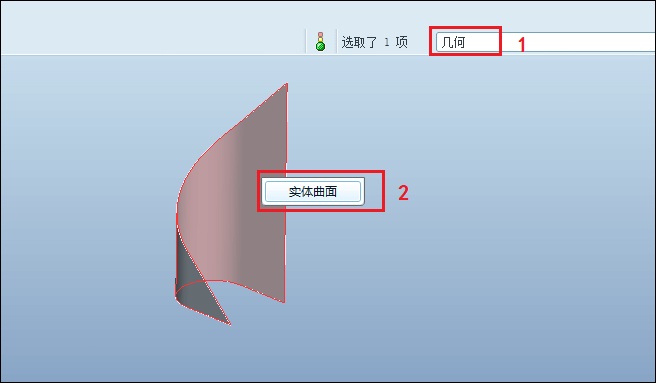

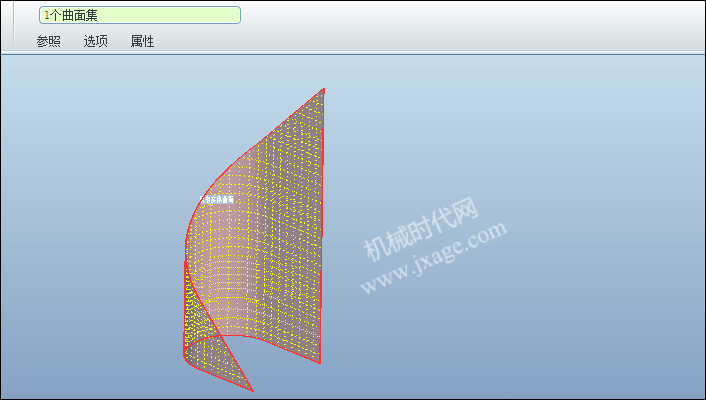

5.将右上角的过滤器设置为【几何】，选取下面的实体的整个曲面。

点击【编辑】-【复制】，再点击【粘贴】，出现下面的窗口，点击勾号完成。

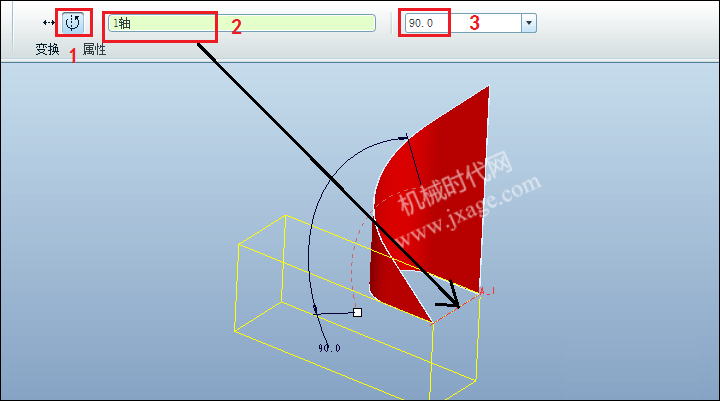

6.选择上一步的复制特征，点击【复制】，再点击【选择性粘贴】，勾选“对副本应用移动/旋转变换”，点击确定。

7.其他两个叶片采用同样的方法。

8.完成。

模型下载：
