Proe可变截面扫描练习(三)螺旋环

  • 6,438 次阅读
  • 阅读模式

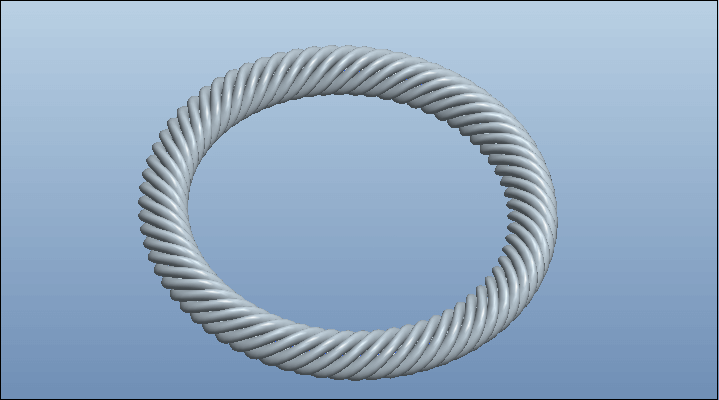

最终结果如下。

文章末尾下载文件

方法:

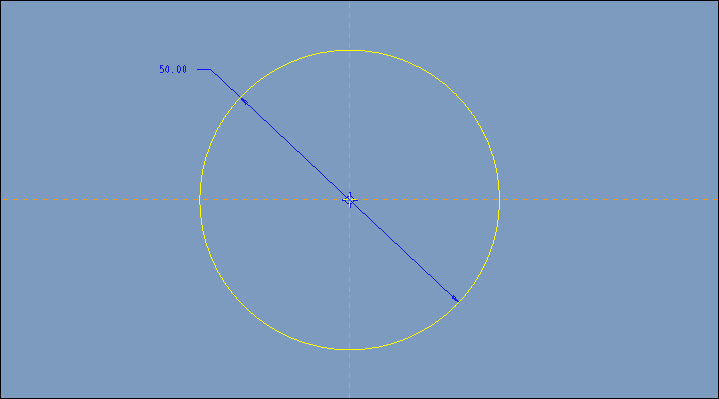

1.点击草绘,在TOP平面绘制如下的草绘。

绘制完成后,点击勾号完成。

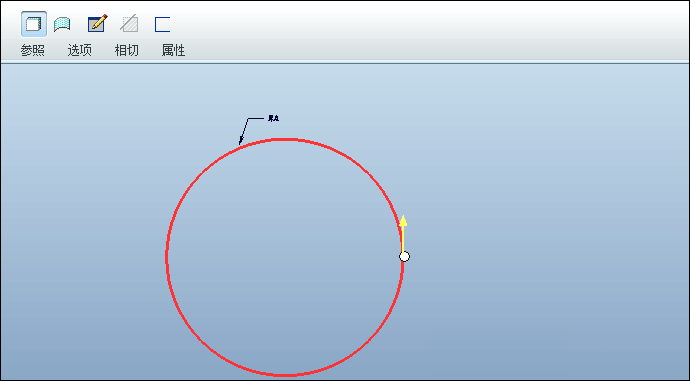

2.点击【可变截面扫描】,选择上一步的草绘作为轨迹,点击控制面板上的草绘按钮,进入草绘环境绘制如下的草绘。

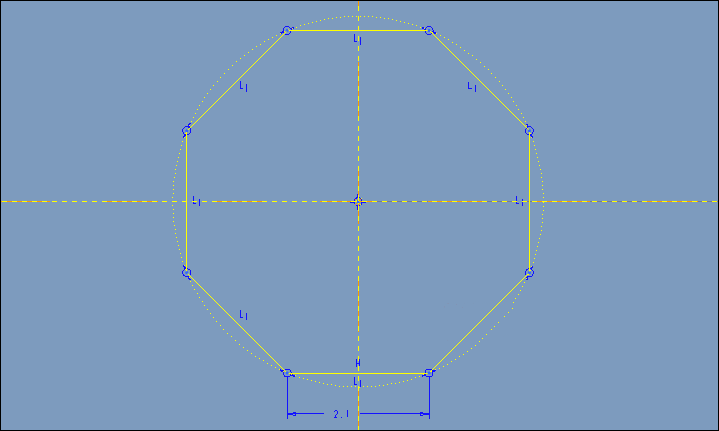

1)点击【调色板】,选择八边形将其拖出,并使用约束将其放置在十字中心线的交叉点处。

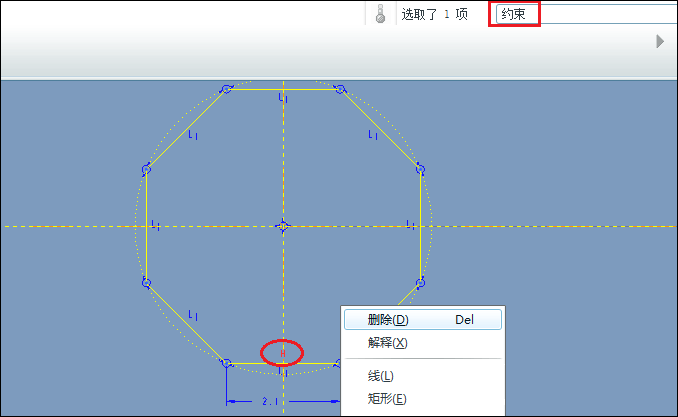

2)在右上角的过滤器选择【约束】,将下面的水平约束进行删除。

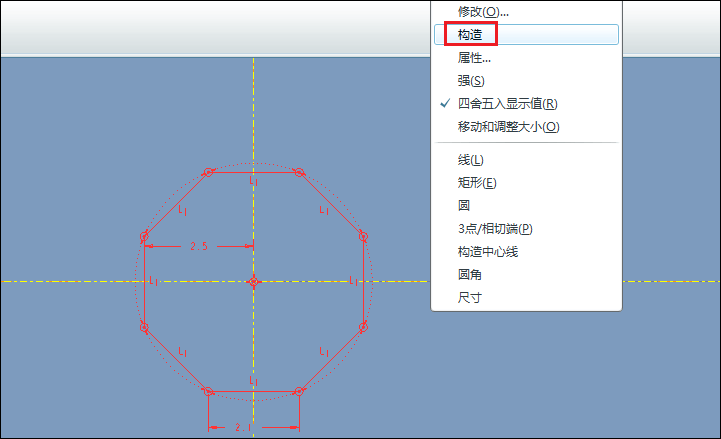

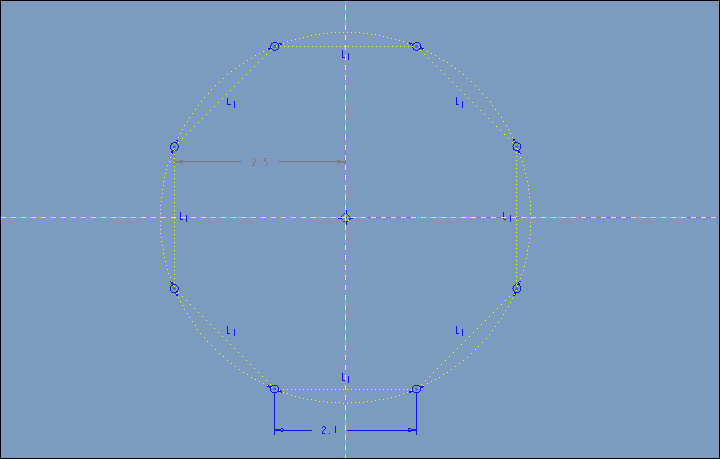

3)选择所有的图元,鼠标右击选择【构造】,将图元转换成构造线。

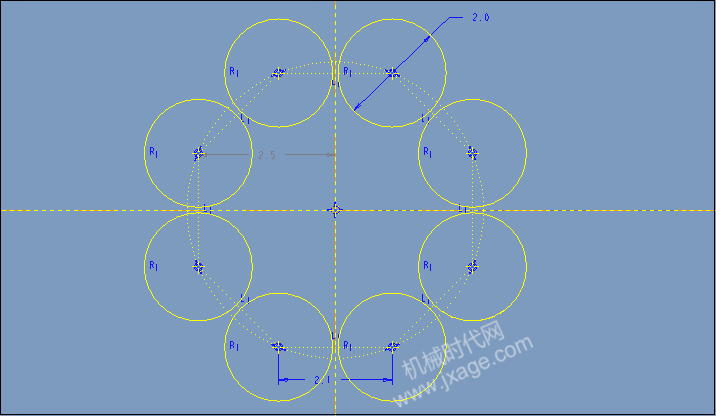

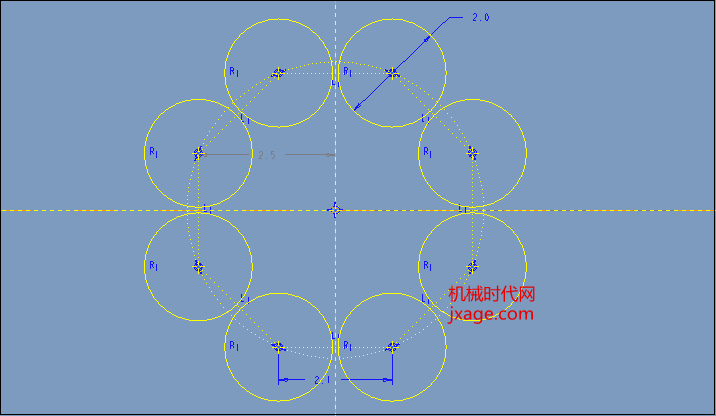

4)绘制如下的草绘。

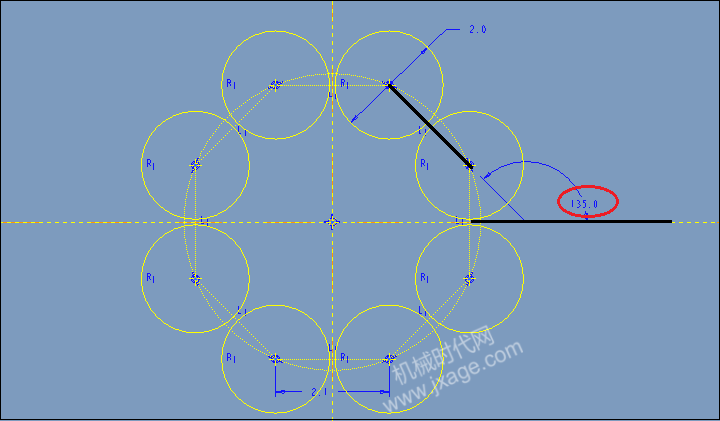

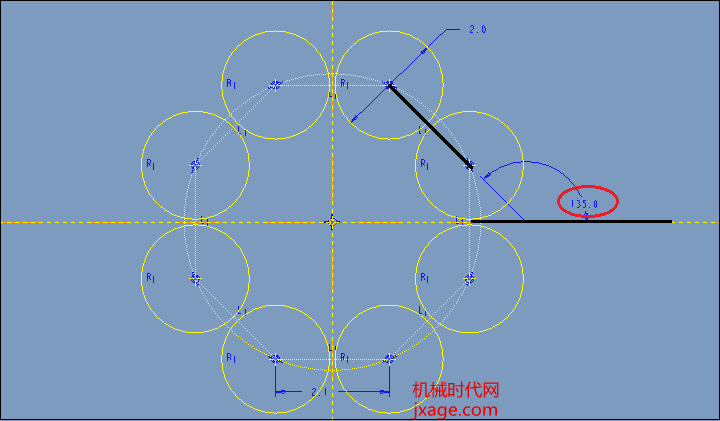

5)添加如下的角度尺寸。

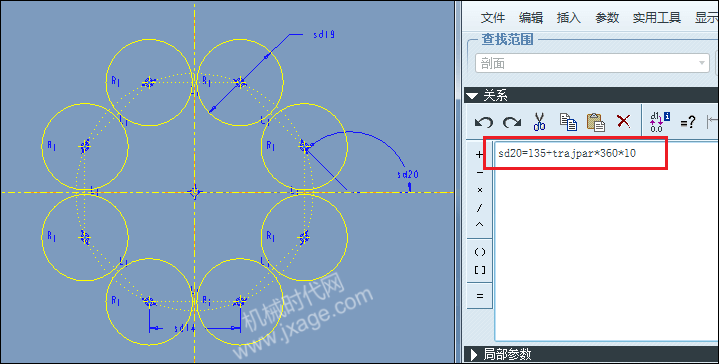

6)点击【工具】-【关系】,添加如下的关系:

sd20=135+trajpar*360*10

点击勾号退出草绘。

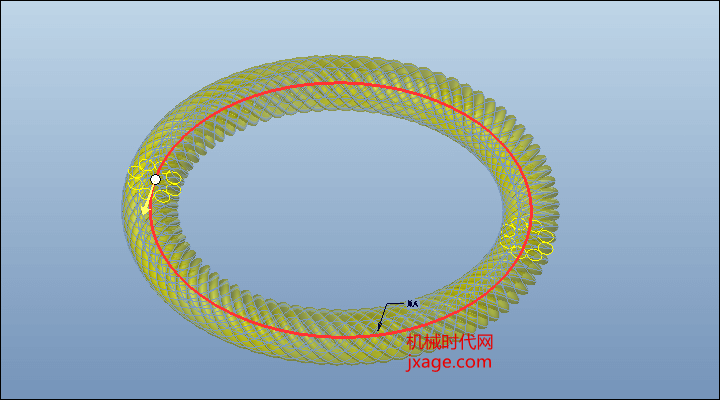

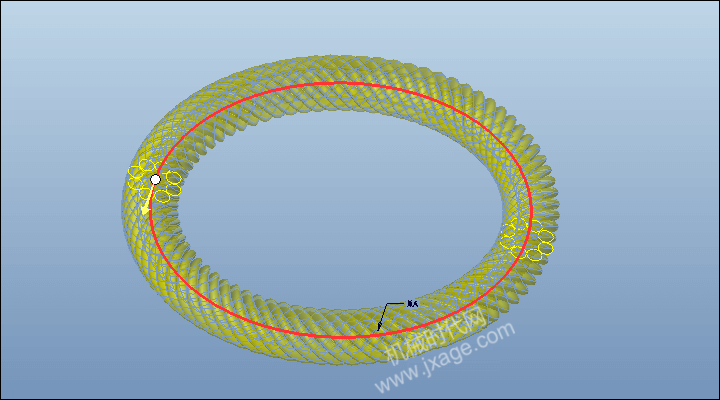

3.点击控制面板上勾号完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
