NX制图（7）：工程图模块之如何创建断开视图

在机械视图中，我们可能需要处理一些细长的杆状零件，我们没有必要完整展示零件的全貌，这时断开视图就非常重要了。断开视图分为两种，分别是常规方式和单侧断开方式，以下面的例子简单介绍如何创建断开视图。

方法：

一、常规方式

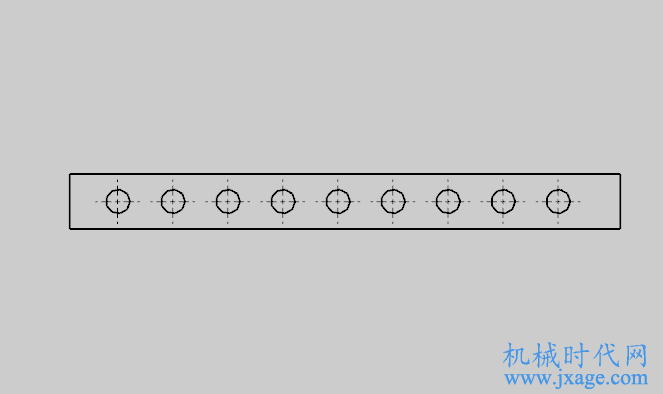

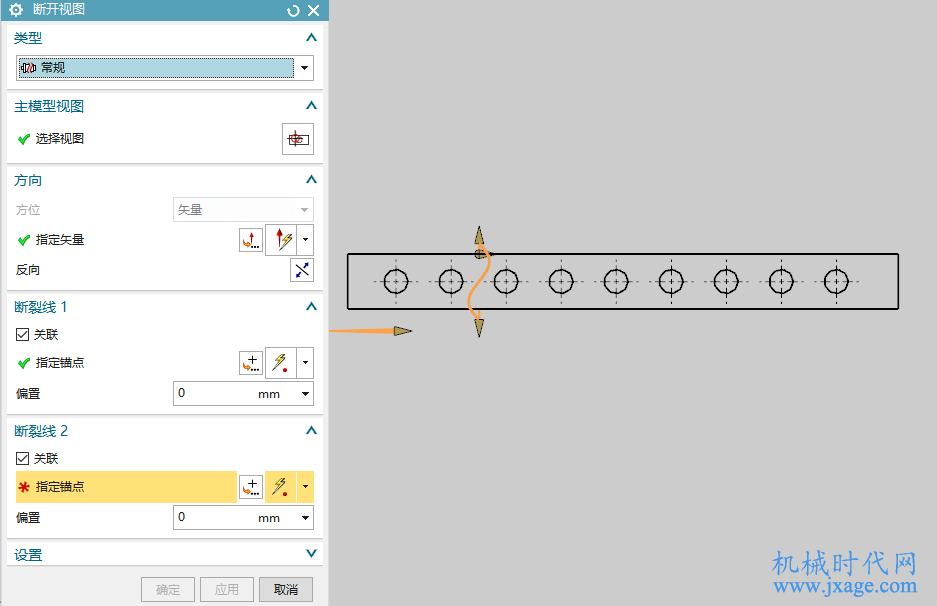

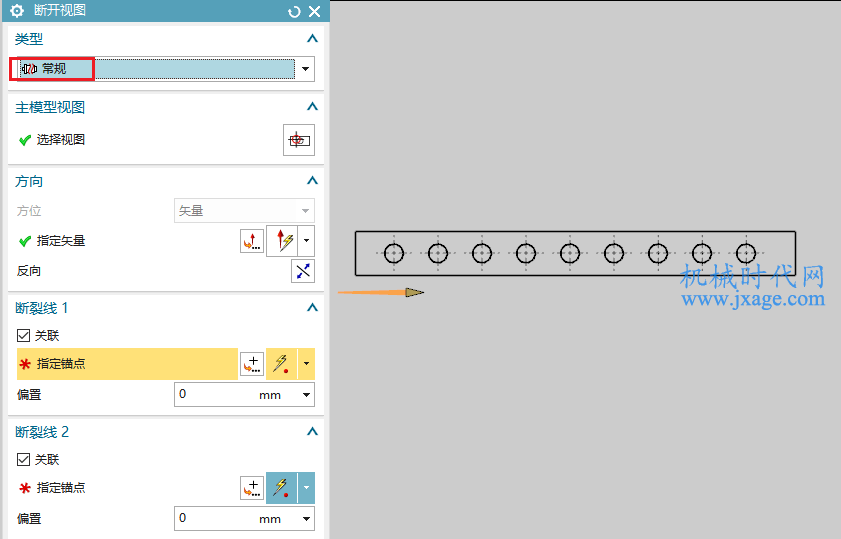

1.首先我们创建一个基本视图，点击“断开视图”按钮，弹出下面的方框。

在视图上选择一个合适的点来定义断裂线1的位置，如下图。

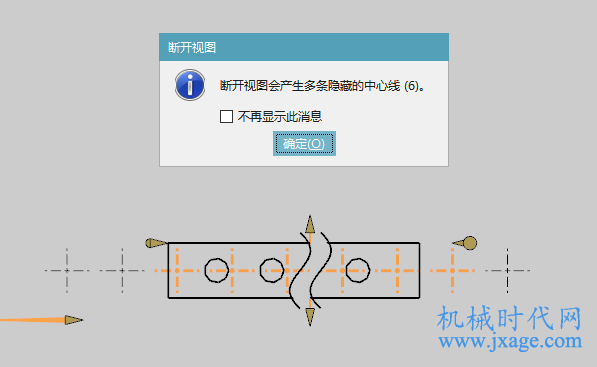

定义断开线2的位置，弹出下面的信息提示窗口，点击确定。

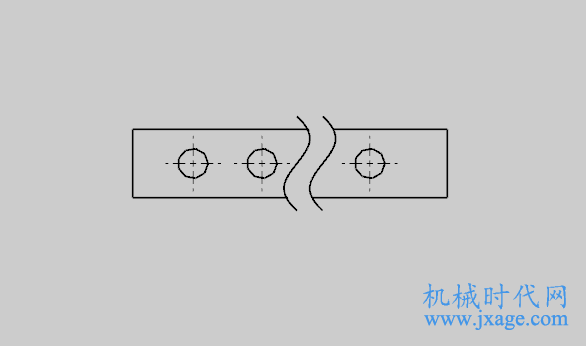

2.完成。

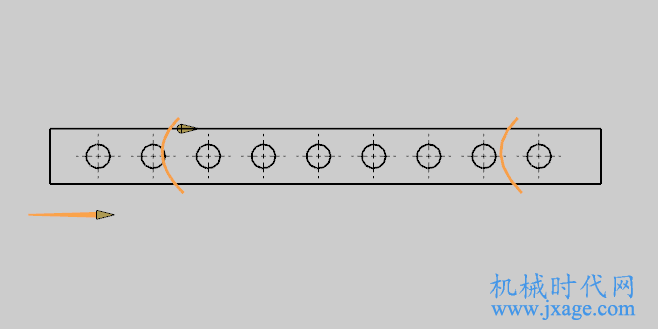

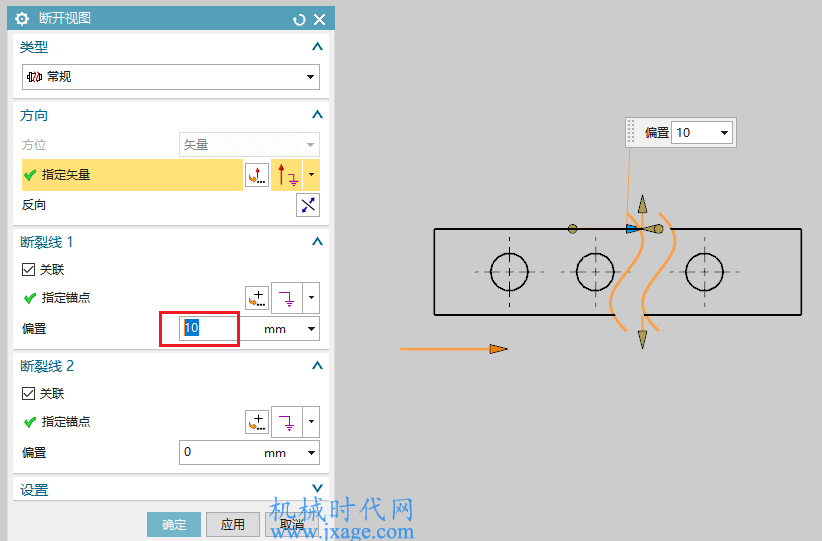

3.如果断开的位置不合适，我们还可以输入偏置一定的数值。

二、单侧断开

单侧断开和常规断开方式类似。我们除了可以选择系统提供的断裂线，还可以自己定义断裂线。前提是我们先创建断裂线的草图，然后通过“复制曲线”和“模板曲线”的方式设置自定义的断裂线。

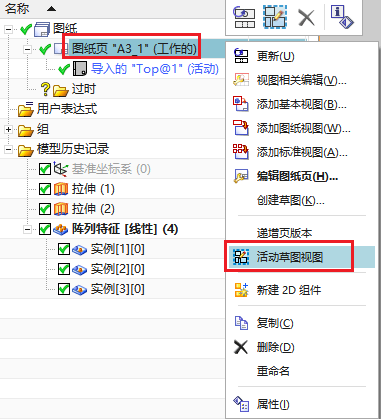

1.首先我们在创建的基本视图上，鼠标右击选择“活动草图视图”。

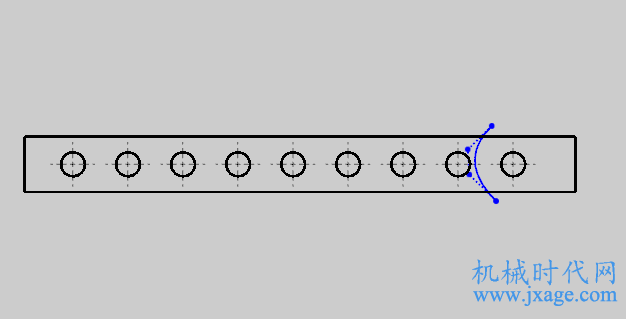

通过艺术曲线创建下面的草图。

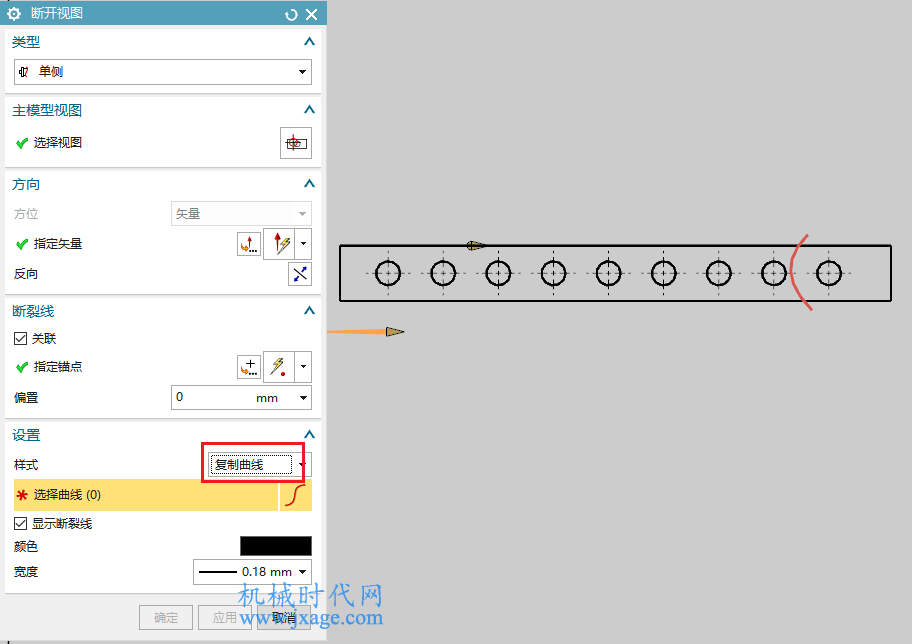

2.点击【断开视图】按钮，类型选择“单侧”，选择合适的位置放置断裂线，在设置栏里的样式选择“复制曲线”，如下图所示。

选择上一步创建的草图。

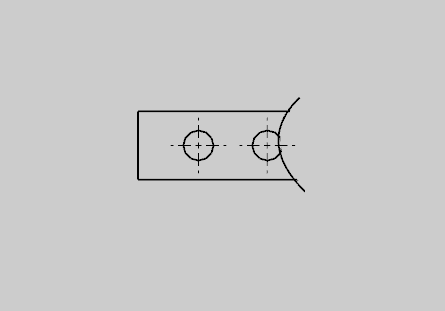

完成。

3.我们还可以使用“模板曲线”的方式来定义断裂线。如下图所示。

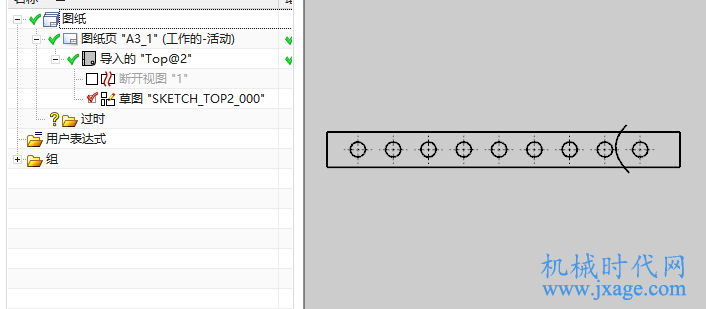

首先我们在图纸页上鼠标右击选择“活动草图视图”，绘制草图。

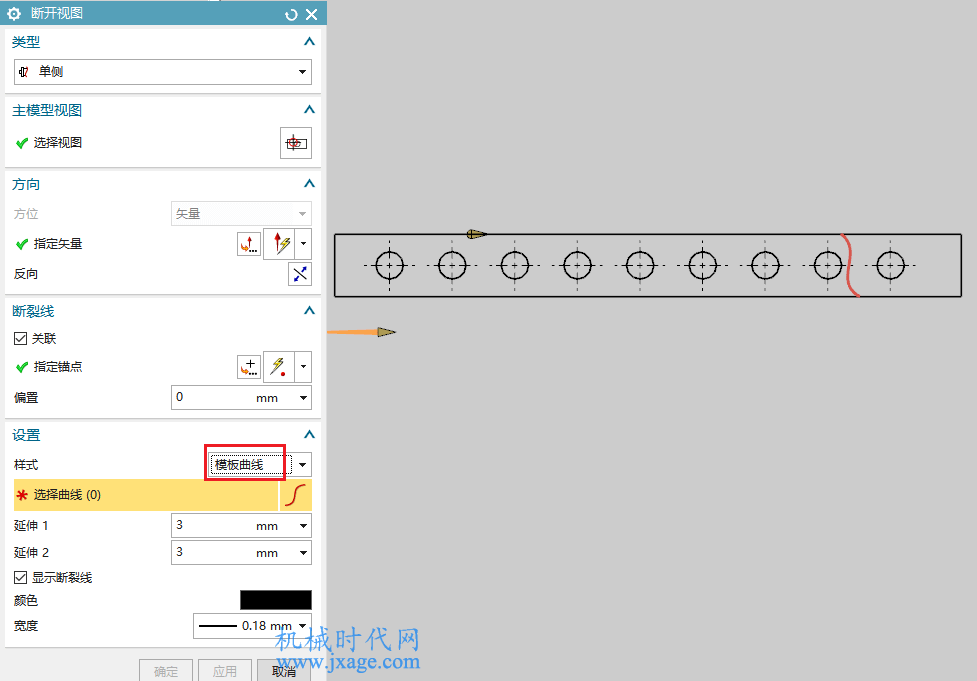

2.点击【断开视图】按钮，类型选择“单侧”，选择合适的位置放置断裂线，在设置栏里的样式选择“模板曲线”，选择上一步创建的草图，如下图所示。

完成。
