Proe如何创建三维太极?

  • 2
  • 3,832 次阅读

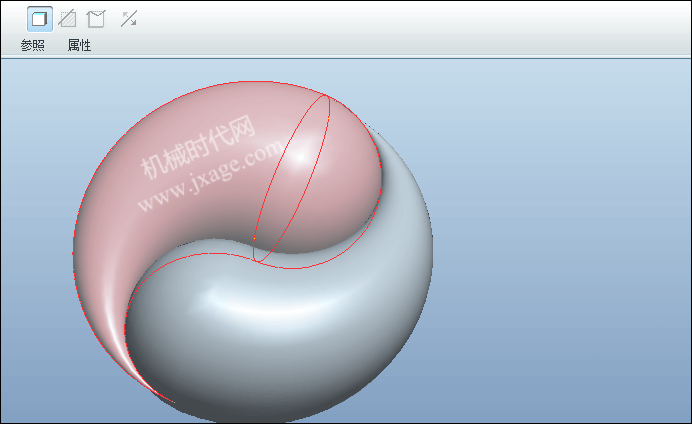

最终结果如下。

文章末尾下载模型

方法:

1.新建文件。

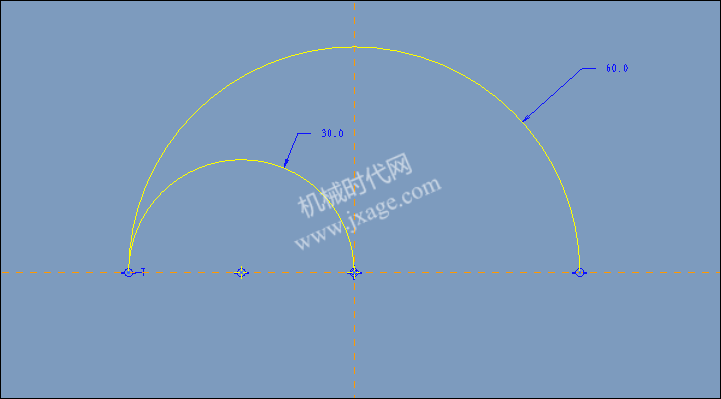

2.点击草绘,在FRONT平面绘制如下的草绘。

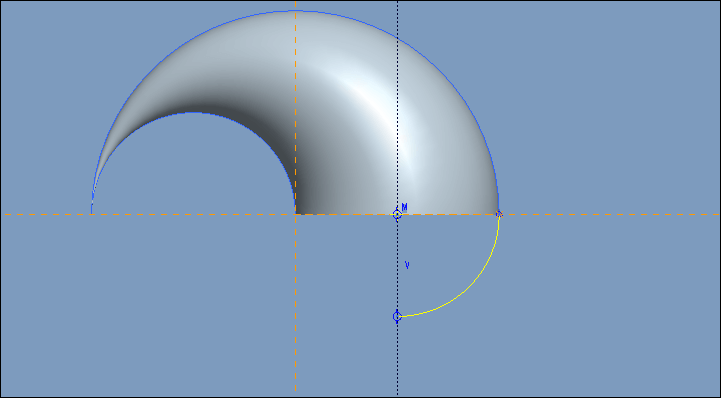

3.点击【可变截面扫描】,按住ctrl依次选择上面的两条草绘曲线作为原点轨迹线和辅助轨迹线。

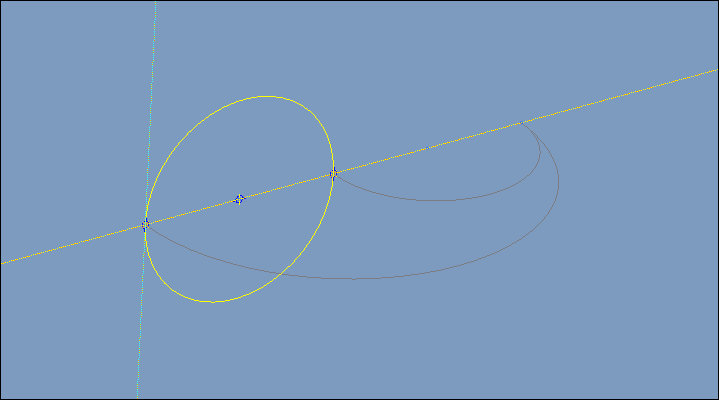

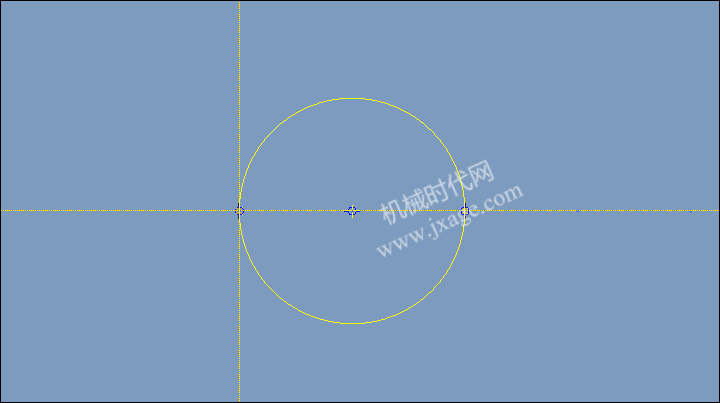

点击控制面板上的草绘按钮,绘制如下的草绘作为截面。

完成。

4.点击旋转,类型为曲面,绘制如下的草绘截面。

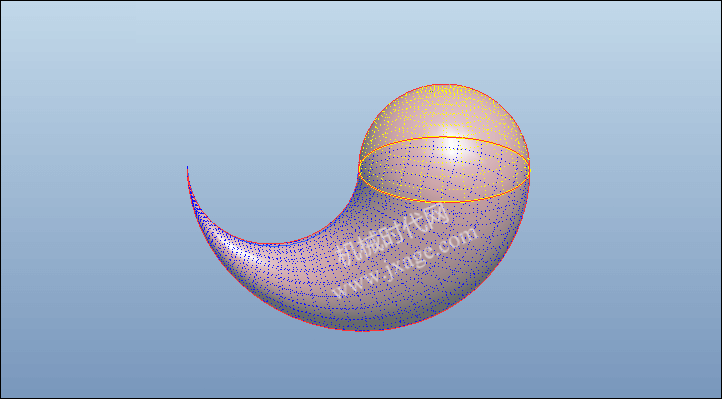

5.将可变截面扫描和旋转曲面进行合并。按住CTRL依次选择两个两个曲面,点击【编辑】-【合并】。

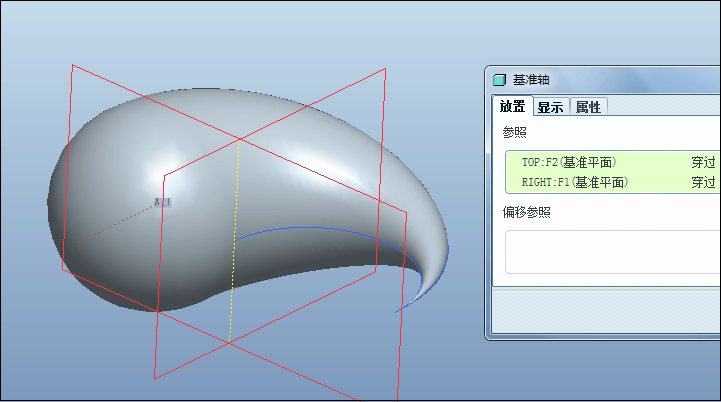

6.创建基准轴

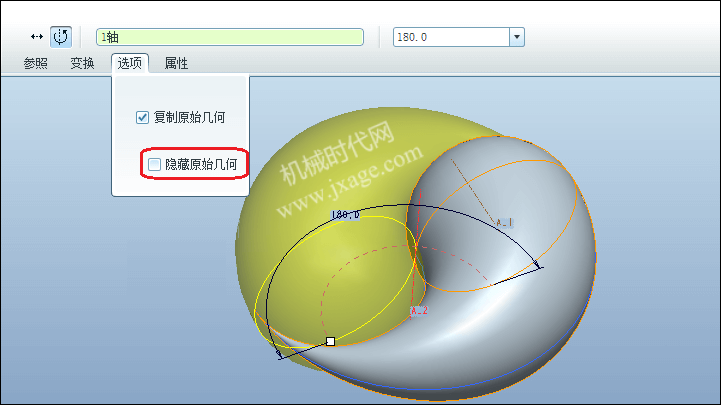

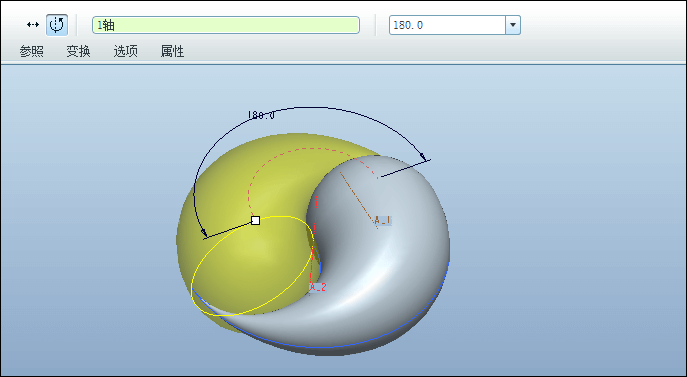

7.选择合并特征,按住Ctrl+C,再点击【编辑-选择性粘贴】,选择上一步创建的旋转轴,点击【选项】,取消勾选“隐藏原始几何”,将合并几何旋转180°。

8.将两个水滴状的曲面进行实体化

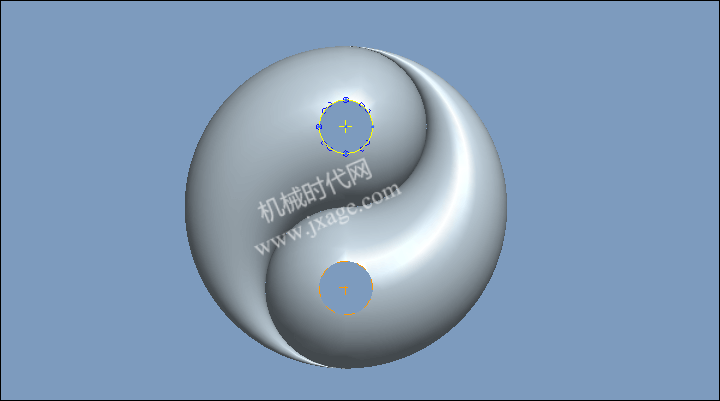

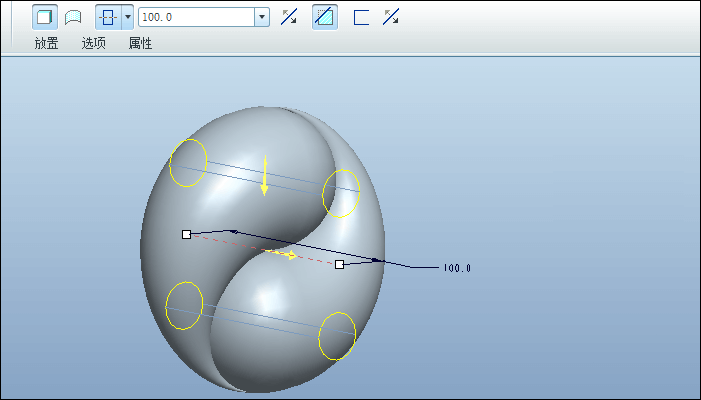

9.点击拉伸,选择切除材料,创建两个直径为20的圆作为截面。

完成。

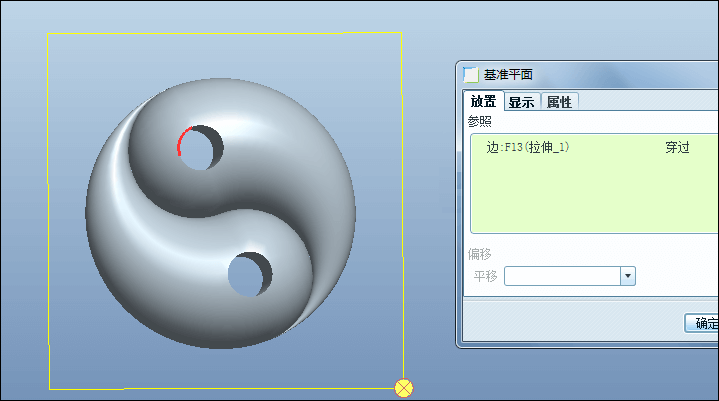

10.创建基准平面

11.点击【编辑】-【填充】,选择上一步创建的基准平面,绘制如下的截面。

12.将填充特征进行镜像

13.上色。

提取密码:

此处为隐藏的内容!
登录后方可查看!
