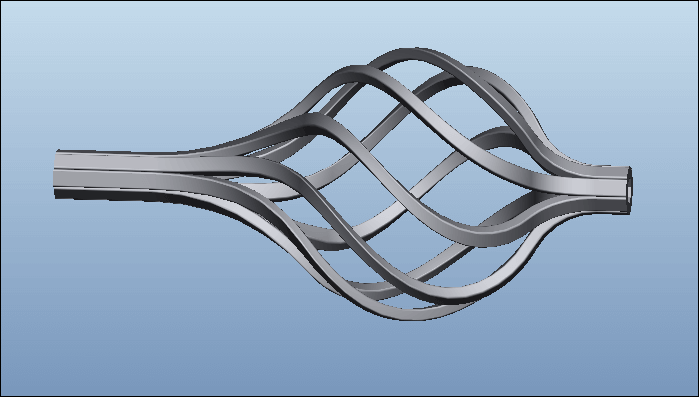

最终结果如下。

方法:

1.新建文件。

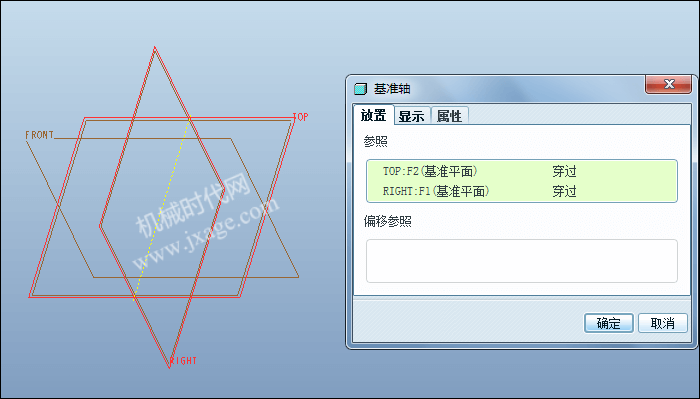

2.点击【基准轴】,创建如下的基准轴。

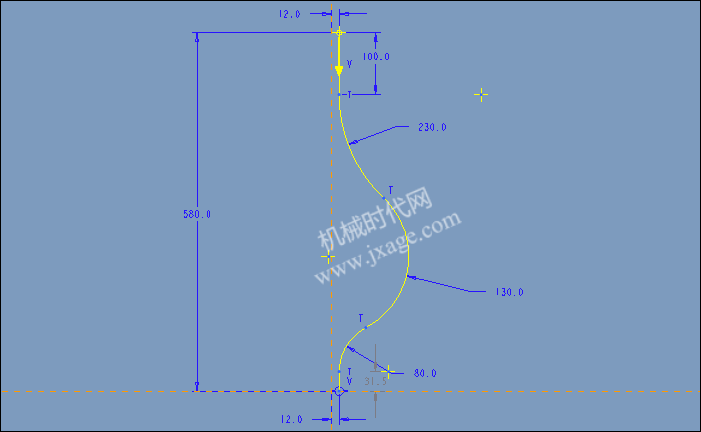

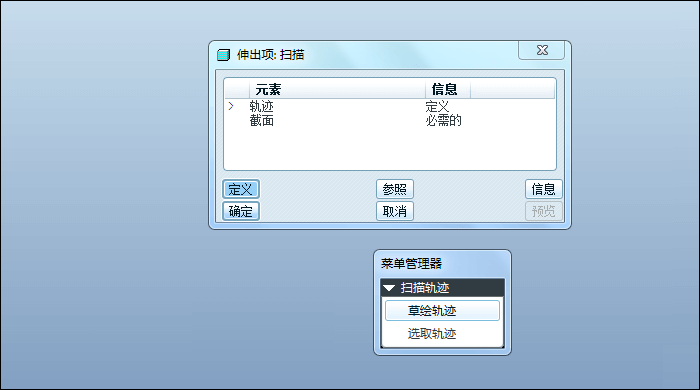

3.点击【插入】-【扫描】,选择【草绘轨迹】,选择TOP平面并绘制如下的扫描轨迹。

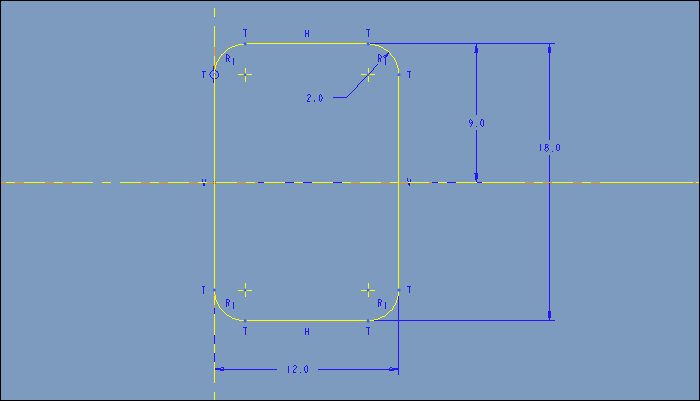

绘制完成后,点击勾号绘制如下的扫描截面。

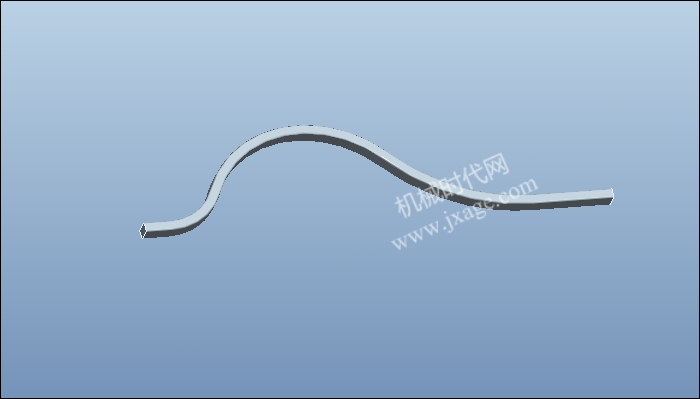

完成。

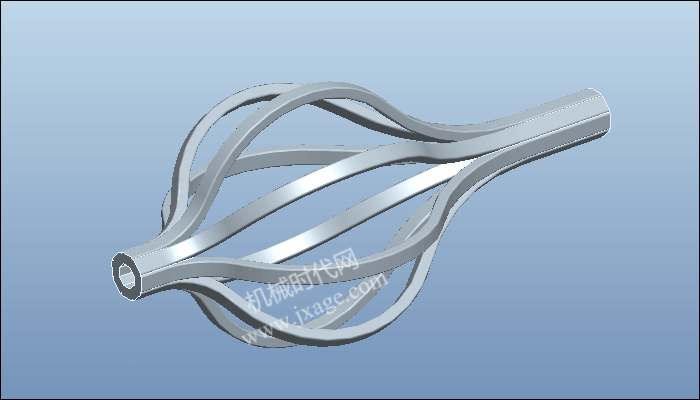

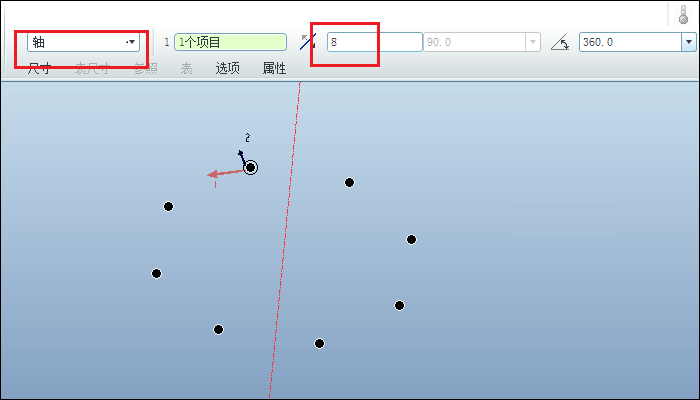

4.选择扫描特征,鼠标右击选择【阵列】,类型为轴,轴选择第2步创建的轴,数量为8,如下图所示。

完成。

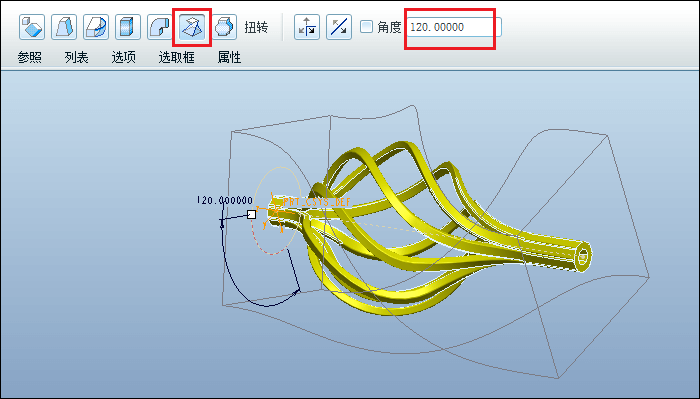

5.点击【扭曲】按钮,再点击模型激活控制面板,类型选择“扭曲”,角度为120

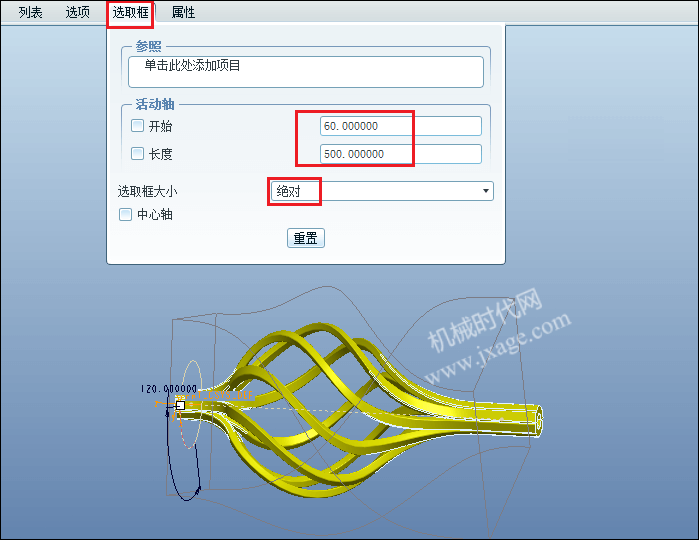

点击【选取框】,活动轴按照下图进行设置。

6.完成。
