NX制图(1):NX工程图模块基本介绍

之前接触过SolidWorks和Proe的制图模块,个人感觉NX制图模块和SolidWorks相似,使用体验远远超过一直饱受诟病的Proe。NX制图的效率很高,即使是新手上手也会很快,除了要学习基本的操作,还要学习相关的行业标准。

下面我和大家一起踏入一段NX制图之旅。

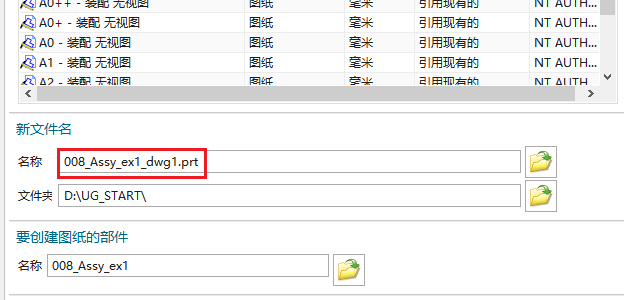

1.当我们在NX中创建工程图的时候,系统默认的文件名称带有dwg的后缀,表明这个文件是一个二维工程图文件,如果我们不喜欢我们可以在系统里进行定制。

2.点击【文件】-【实用工具】-【系统默认设置】,弹出下面的窗口。在基本环境里,点击【常规】-【文件新建】,找到制图部件,如下图所示,我们可以在这里设置工程图文件的后缀。

3.NX里自带很多标准,我们可以选择其中的GB标准。当然我们也可以点击“定制标准”按钮进行标准的定制,此时弹出下面的定制制图标准窗口。

我们可以在下面的窗口中设置粗糙度、焊接、公差等各种标准,如下图所示。

4.我们在新建一个空工图文件时,可以发现图框是不显示的,因为系统默认把图框进行了隐藏。

我们可以带你家图层设置命令,将隐藏的图层显示出来。

完成。
