Proe竞赛练习题(19):瓶子

  • 1
  • 1,402 次阅读

最终结果如下图所示。

文章末尾下载模型

方法:

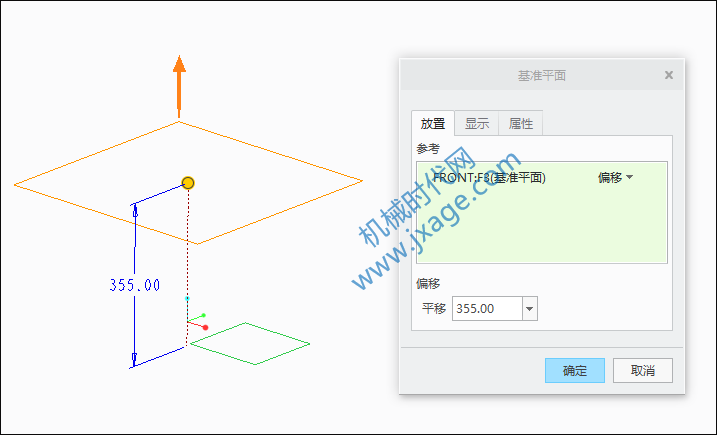

1.新建DTM1,以FRONT平面为参考进行创建。

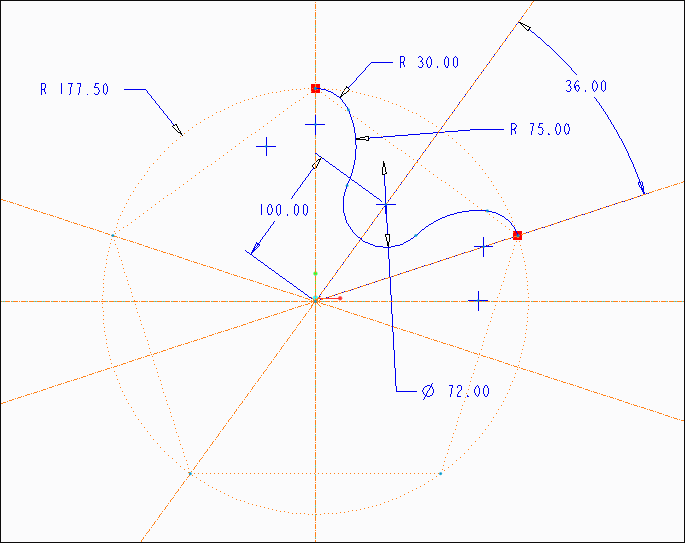

2.在上一步创建的基准平面上绘制如下图所示的草图。

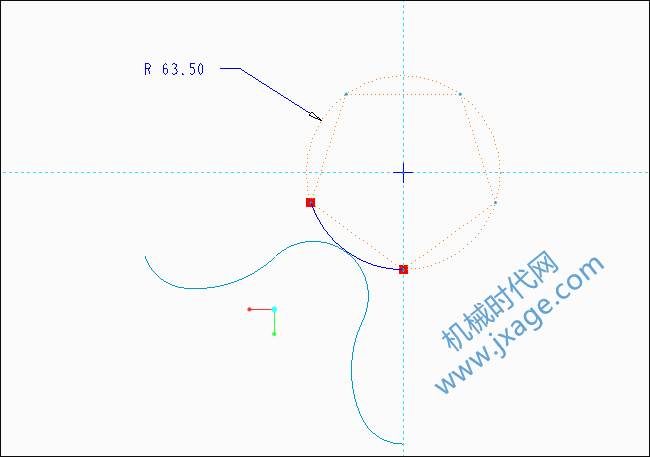

3.在FRONT平面绘制如下图所示的草图。

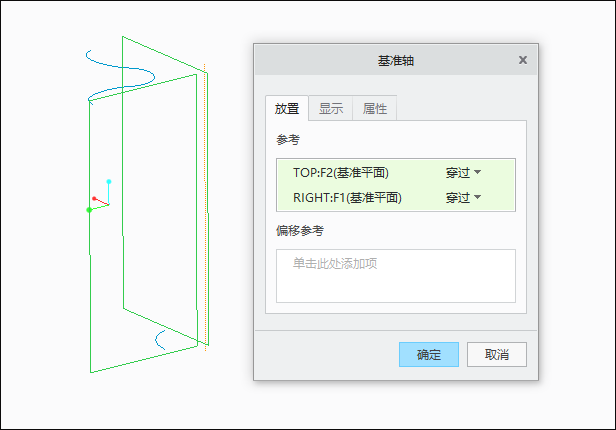

4.创建基准轴。

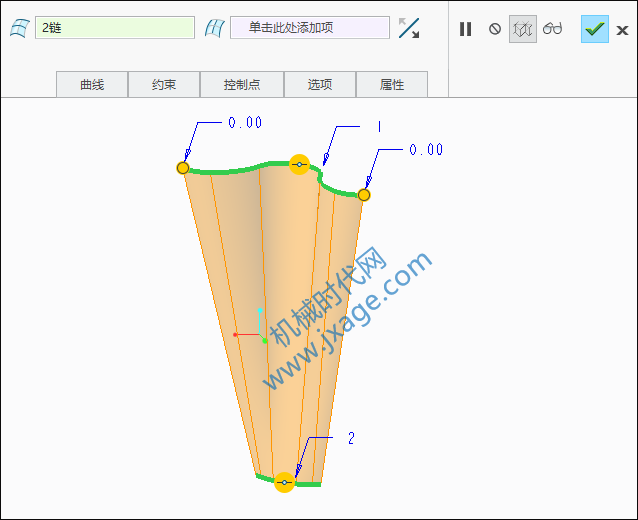

5.点击“边界混合”,依次选择上面两步创建的草图,如下图所示。

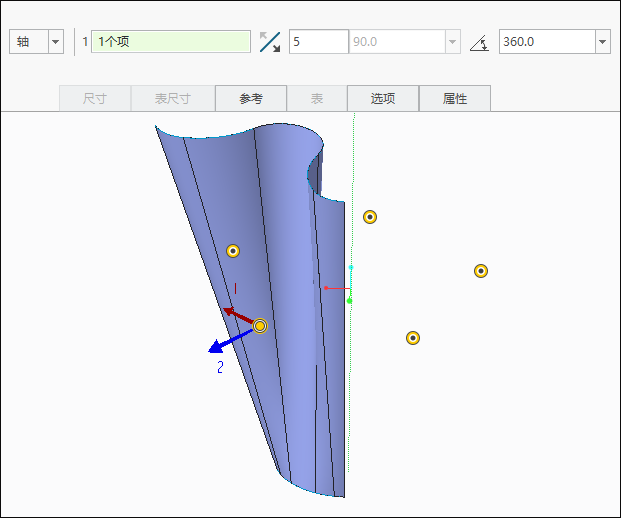

6.选择上一步创建的曲面,点击“阵列”,类型选择“轴”,阵列数量为5。

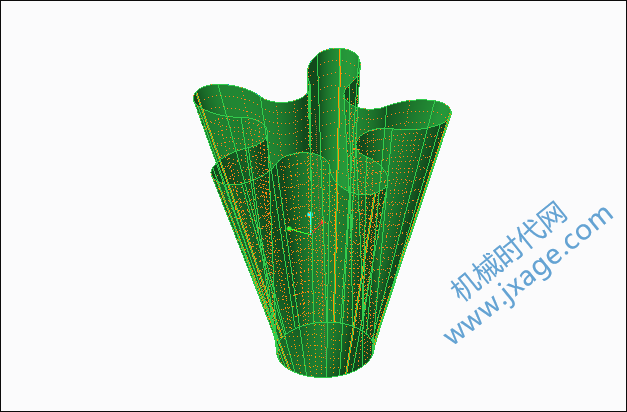

7.按住Ctrl键,依次选择5个曲面,点击“合并”,将所有曲面进行合并。

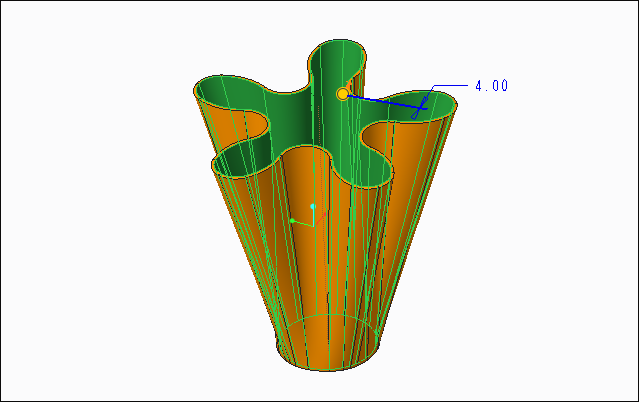

8.选择合并后的曲面,点击加厚,设置厚度为4mm。

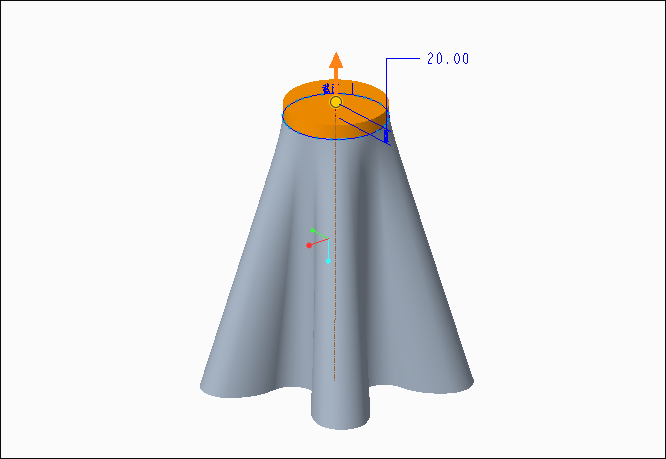

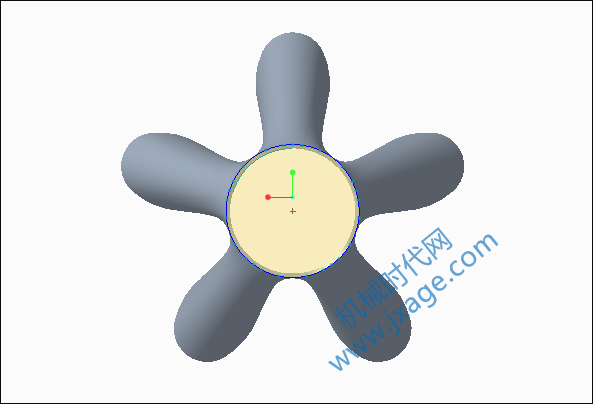

9.点击“拉伸”,在模型底部绘制如下图所示的草图。

设置拉伸深度为20mm。

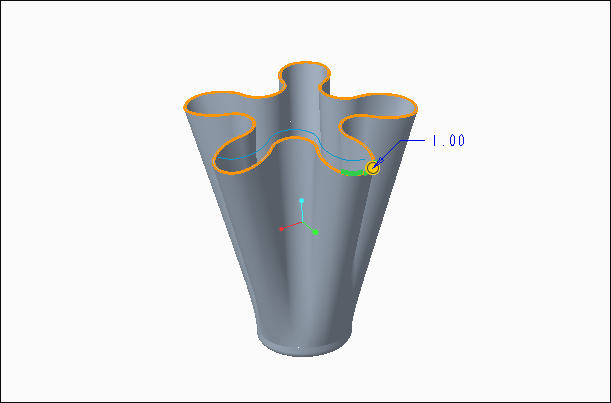

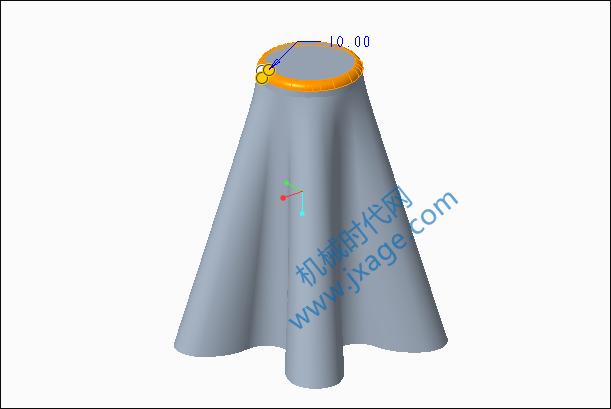

10.倒圆角。

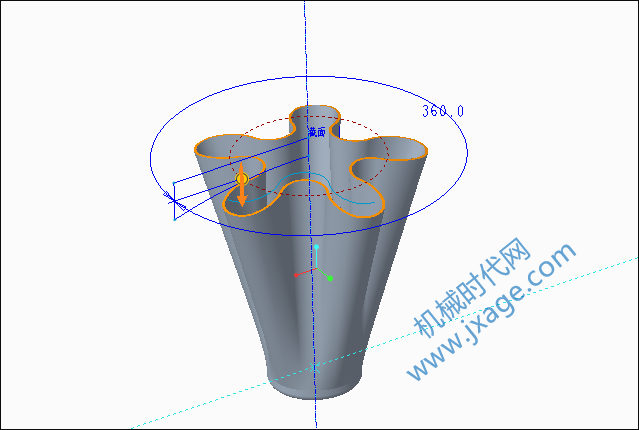

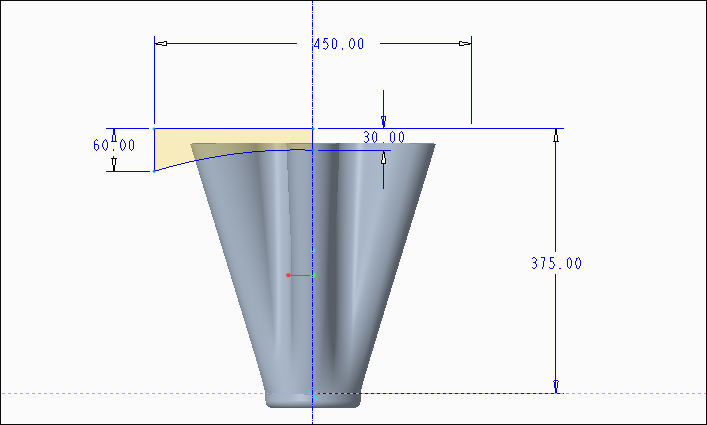

11.点击旋转,类型选择切除材料,在TOP平面绘制如下图所示的草图。

12.倒圆角。

完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
