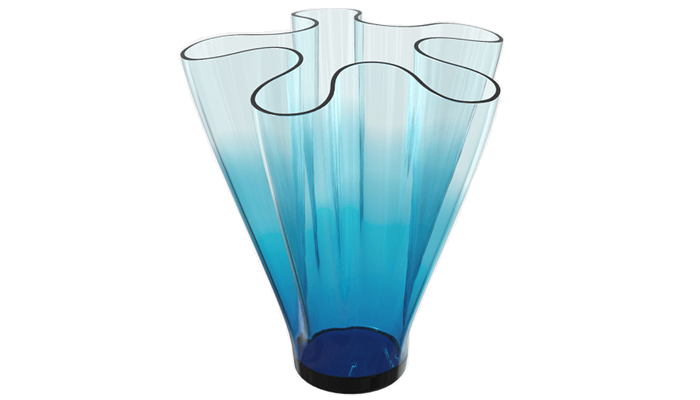

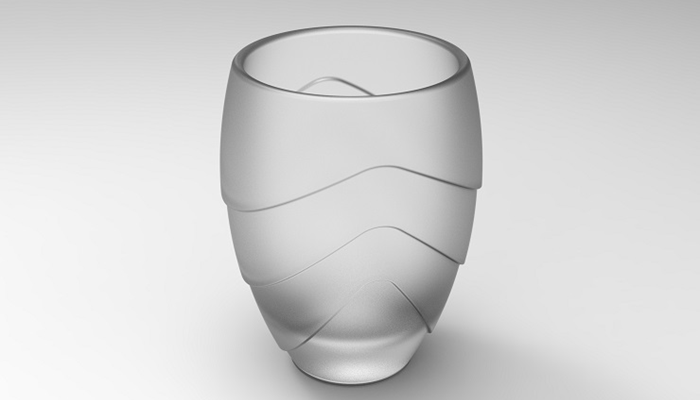

最终结果如下图所示。

SolidWorks建模练习(8):装饰瓶-图片1

文章末尾下载模型

方法:

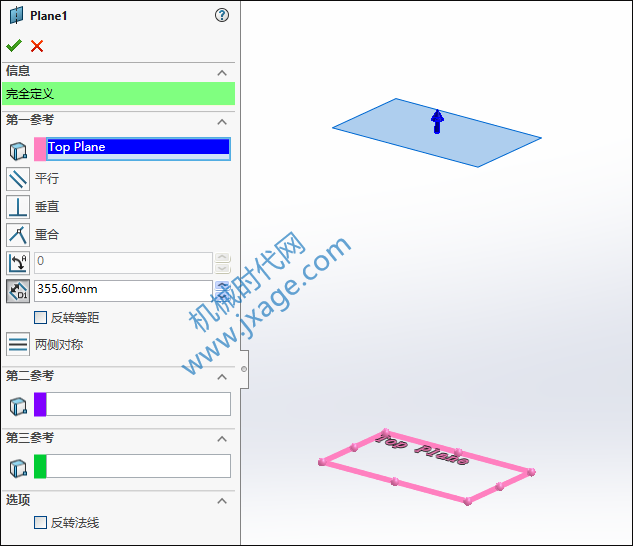

1.新建基准平面1,以TOP平面为参考进行创建。

SolidWorks建模练习(8):装饰瓶-图片2

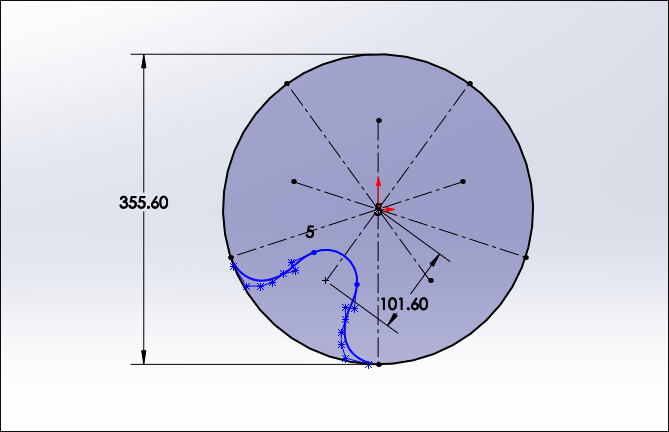

2.在上一步创建的基准平面上绘制如下图所示的草图。

SolidWorks建模练习(8):装饰瓶-图片3

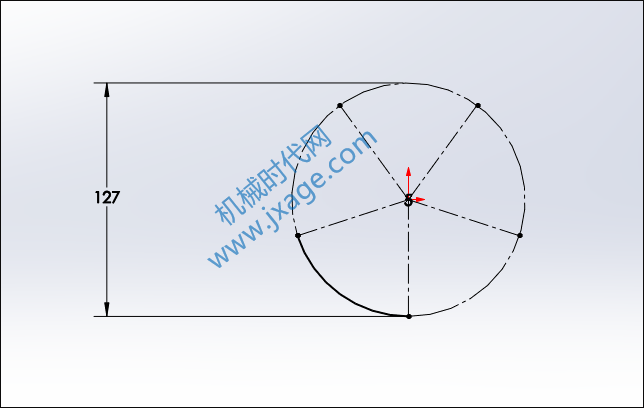

3.在TOP平面绘制如下图所示的草图。

SolidWorks建模练习(8):装饰瓶-图片4

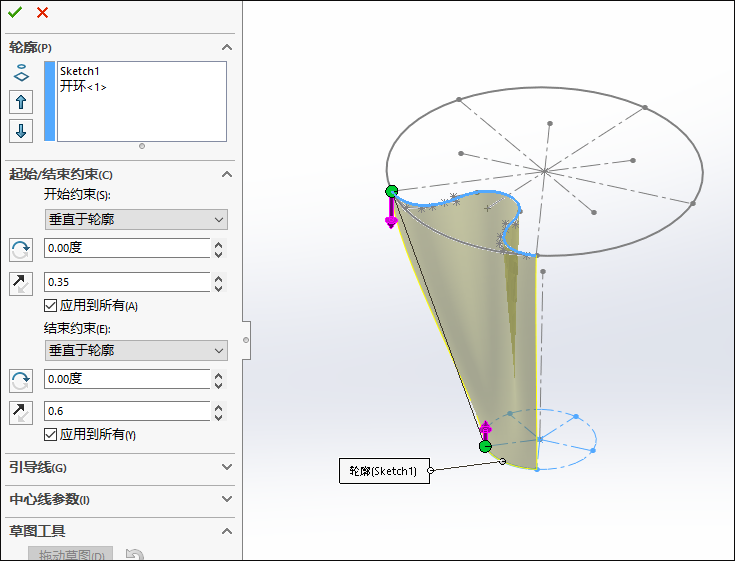

4.点击“插入”-“曲面”-“放样曲面”,依次选择上面两步创建的草图,起始/结束约束为“垂直于轮廓”。

SolidWorks建模练习(8):装饰瓶-图片5

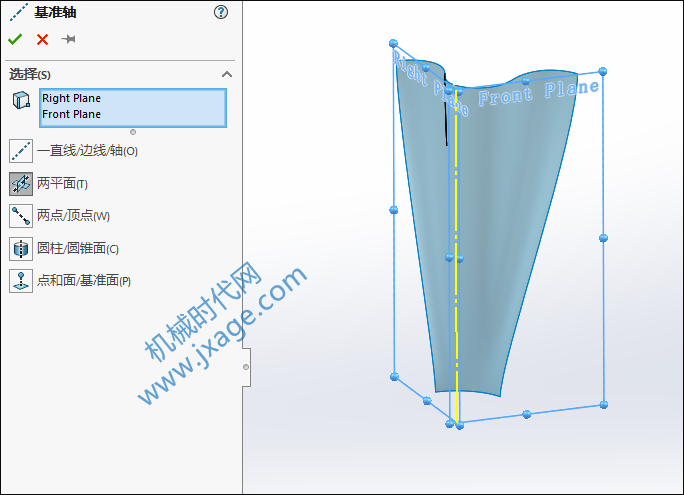

5.创建基准轴。

SolidWorks建模练习(8):装饰瓶-图片6

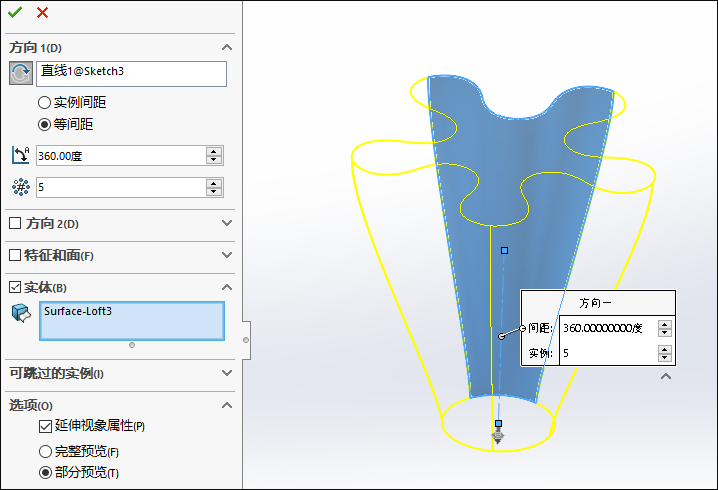

6.选择上一步创建的曲面,点击“圆周阵列”,选择等间距,数量为5个。

SolidWorks建模练习(8):装饰瓶-图片7

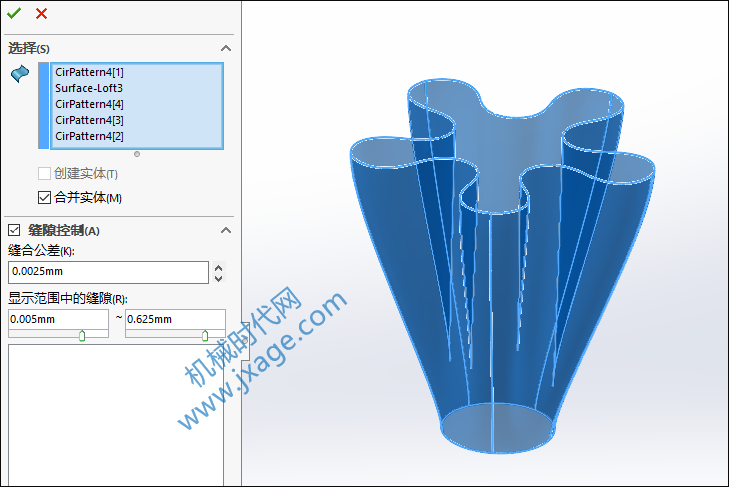

7.点击“插入”-“曲面”-“缝合曲面”,选择5个曲面进行缝合。

SolidWorks建模练习(8):装饰瓶-图片8

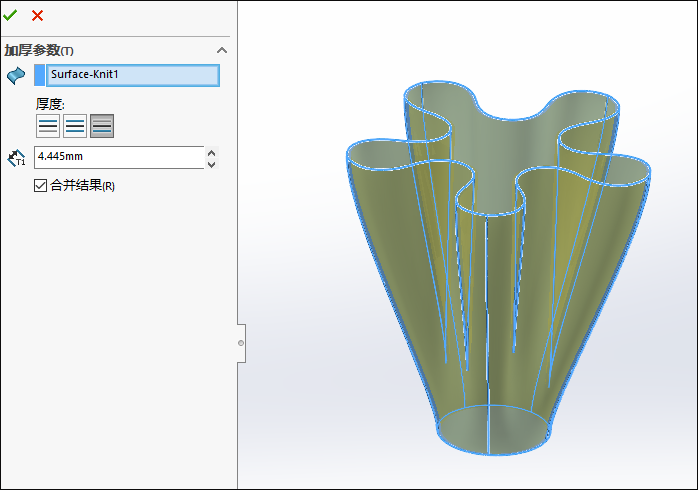

8.点击加厚,设置厚度为4.445mm。

SolidWorks建模练习(8):装饰瓶-图片9

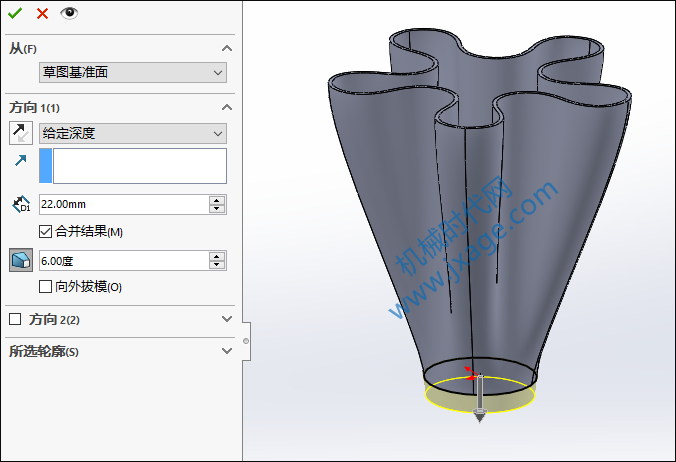

9.点击“旋转凸台/基体”,在模型底部绘制如下图所示的草图,拉伸深度为22mm。

SolidWorks建模练习(8):装饰瓶-图片10

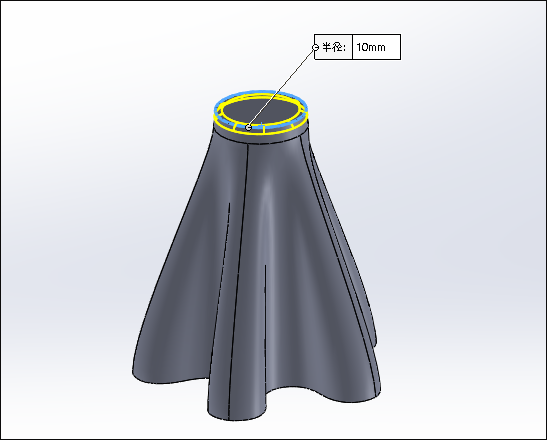

10.倒圆角。

SolidWorks建模练习(8):装饰瓶-图片11

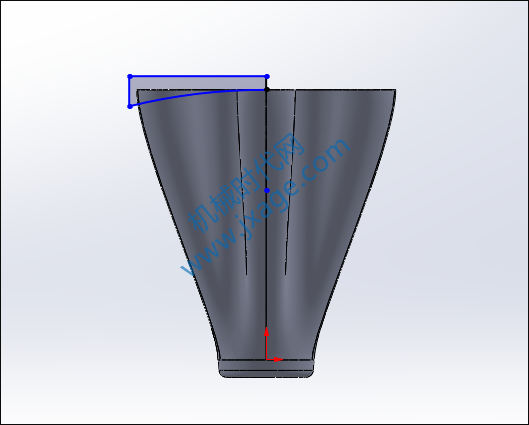

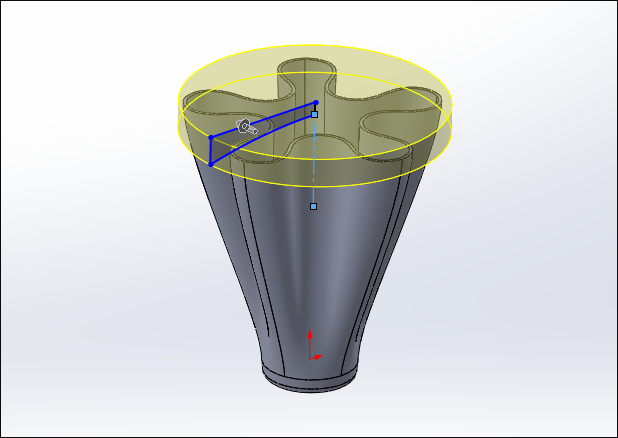

11.点击旋转切除,在FRONT平面绘制如下图所示的草图。

SolidWorks建模练习(8):装饰瓶-图片12

旋转切除掉模型顶部。

SolidWorks建模练习(8):装饰瓶-图片13

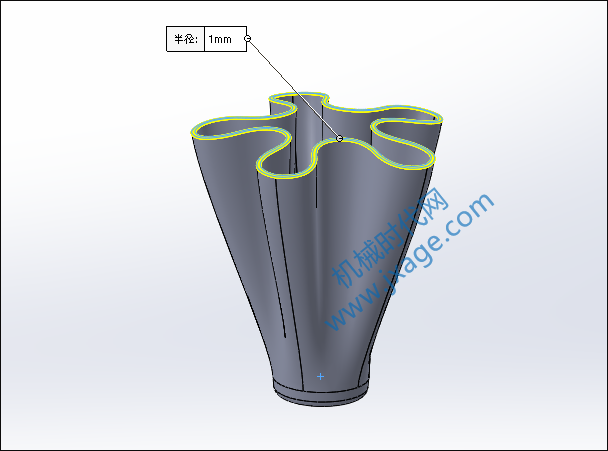

倒圆角。

SolidWorks建模练习(8):装饰瓶-图片14

完成。

SolidWorks建模练习(8):装饰瓶-图片15


  • 本文由 ZDJ 发表于2021年9月5日 21:28:04
  • 转载请务必保留本文链接:http://www.jxage.com/15316.html
评论  4  访客  2  作者  2
    • lwh 1

      请问装饰瓶的渲染是如何做的

        • ZDJ

          @ lwh photoview360

        • lwh 1

          请问装饰瓶在SW中如何做渲染,就是颜色渐变是如何做出来的。请赐教!

            • ZDJ

              @ lwh 用的玻璃,光影效果
