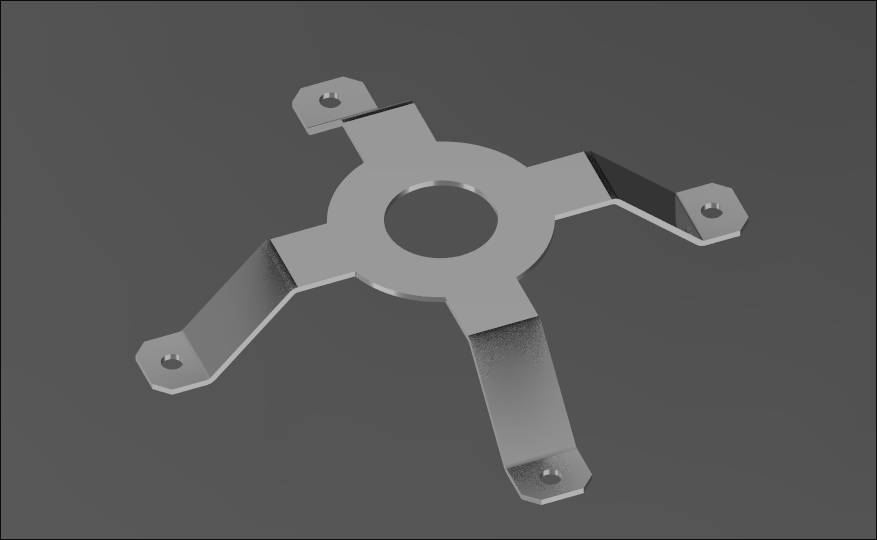

最终结果如下图所示。

文章末尾下载模型

方法:

1.首先新建一个零件,子类型选择“钣金件”。

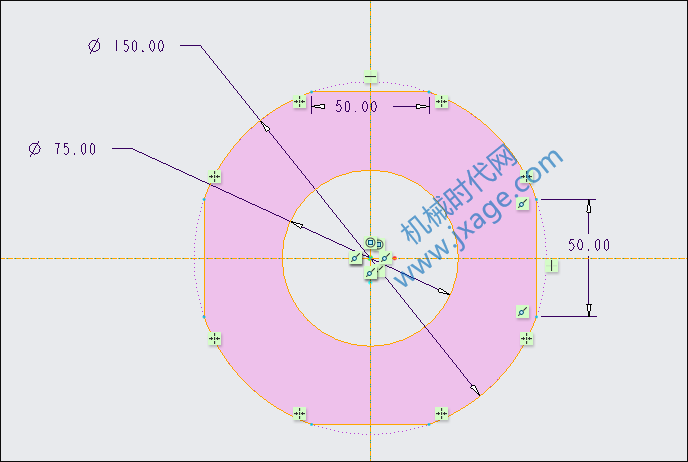

2.点击“平面”按钮,在TOP平面绘制如下图所示的草图。

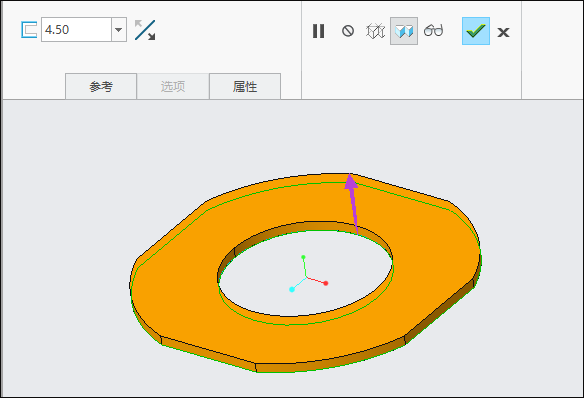

设置厚度为4.5mm,如下图所示。

3.点击“拉伸”,在FRONT平面绘制如下图所示的草图。

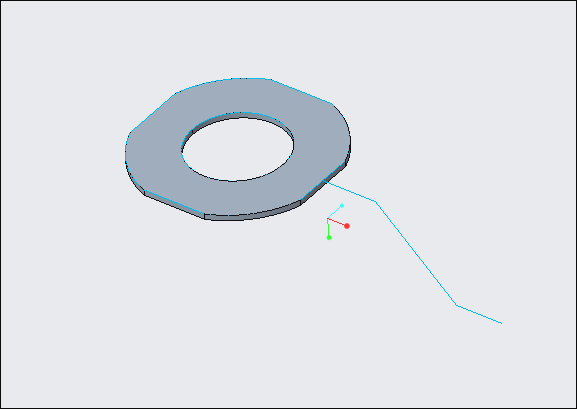

草图完成后如下图所示。

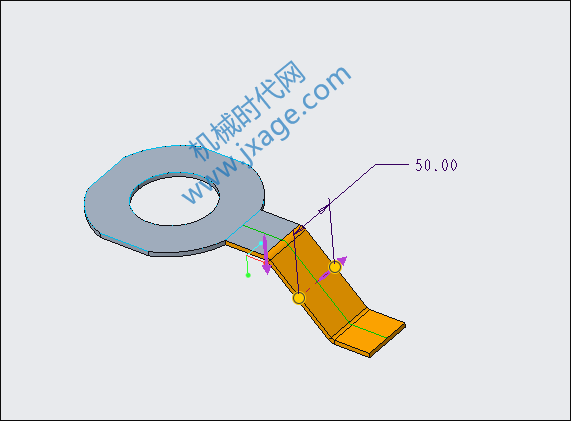

设置两侧对称拉伸,拉伸深度50mm。

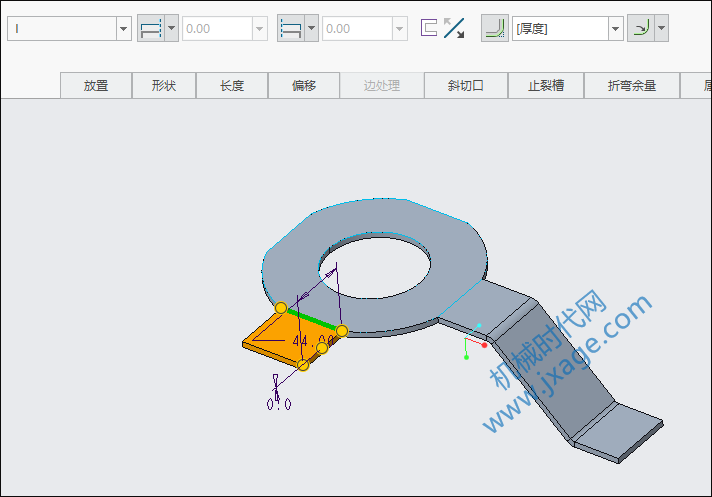

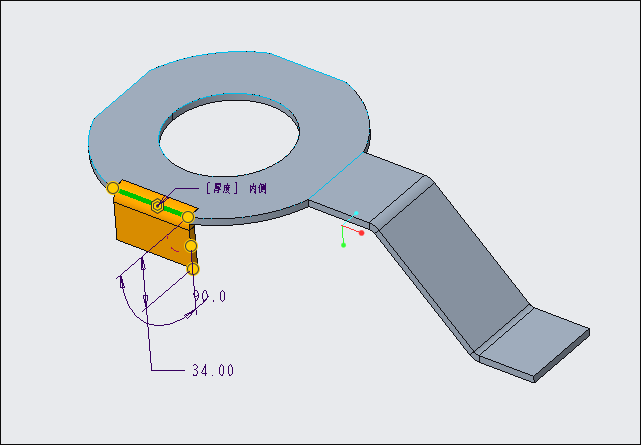

4.点击“法兰”,设置截面为“I”,设置长度为44mm,角度为0度。

完成。

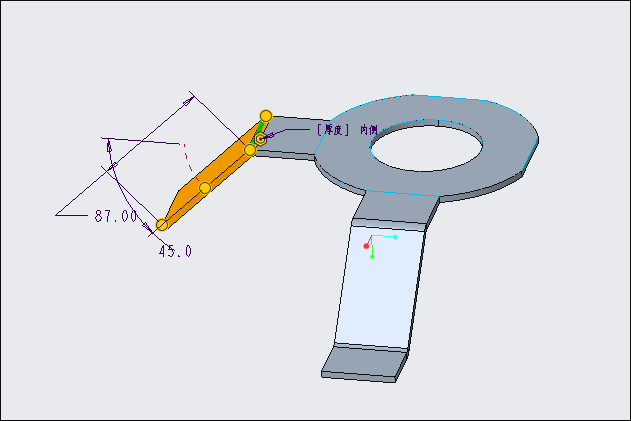

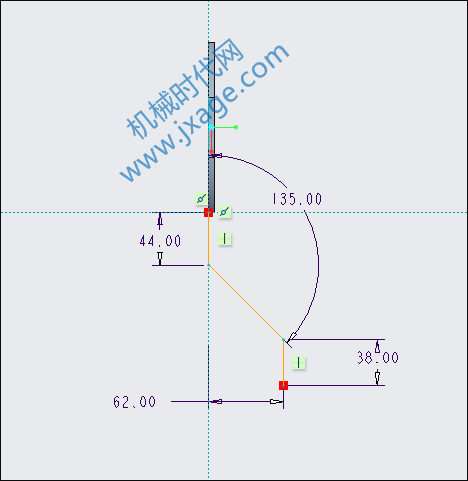

5.再次点击“法兰”,设置长度为87mm,角度为45度。

6.点击“法兰”按钮,设置长度为38mm,角度为45度。

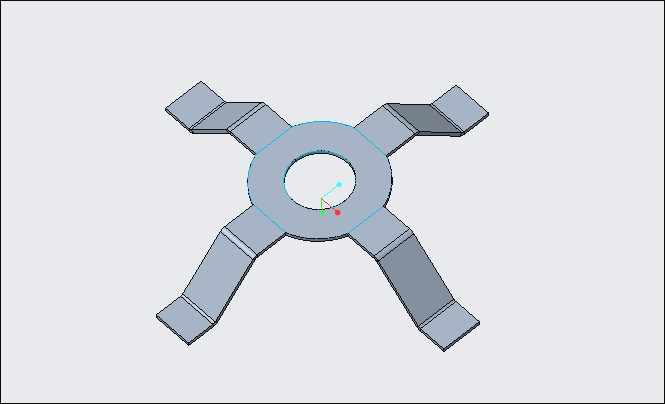

7.镜像。

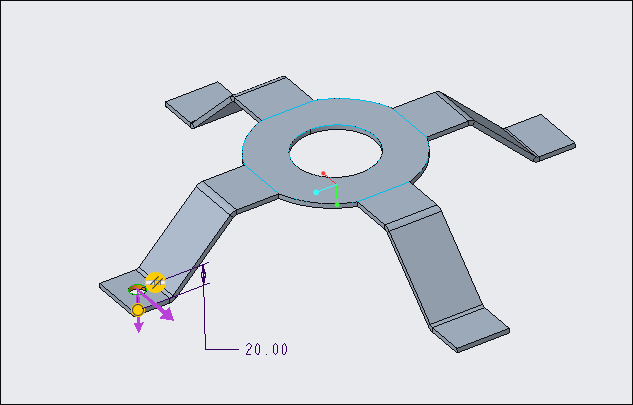

8.点击“拉伸”按钮,在如下图所示的位置绘制一个圆。

拉伸贯穿。

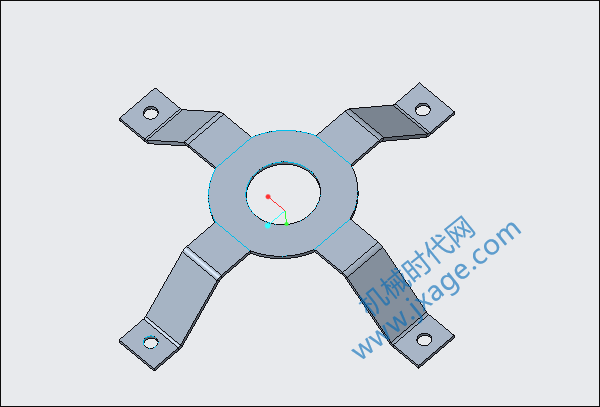

9.通过轴阵列创建其他位置的圆孔。

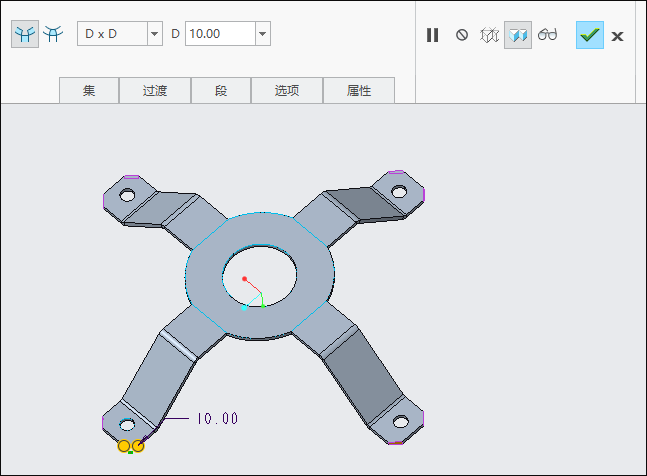

10.倒角。

完成。
