SolidWorks建模练习(118):铁丝网

ZDJ
管理员
1322
文章
0
粉丝
SolidWorks建模评论1,304字数 352阅读模式

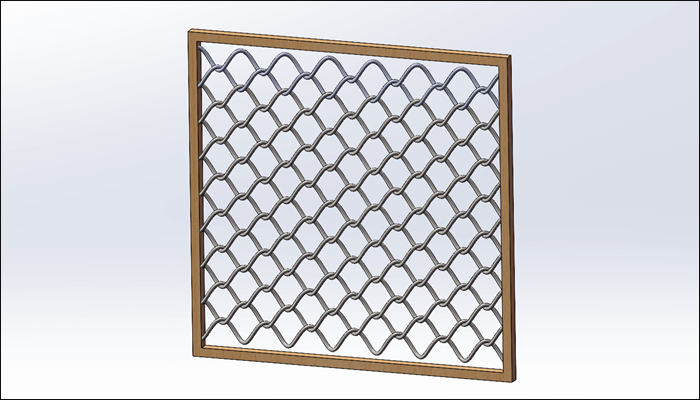

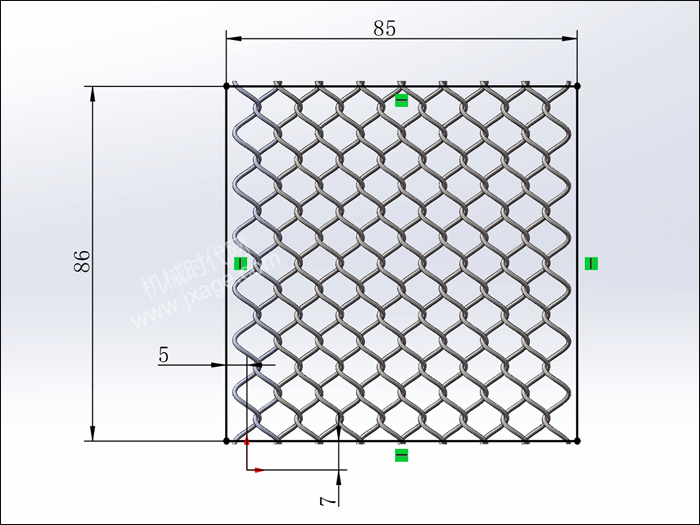

之前已经介绍了SolidWorks创建铁丝网的方法,可以参考:SolidWorks建模练习(65):铁丝网 - 机械时代网。今天介绍一个新方法,最终结果如下图所示:

SolidWorks建模练习(118):铁丝网-图片1

文章末尾下载模型

方法:

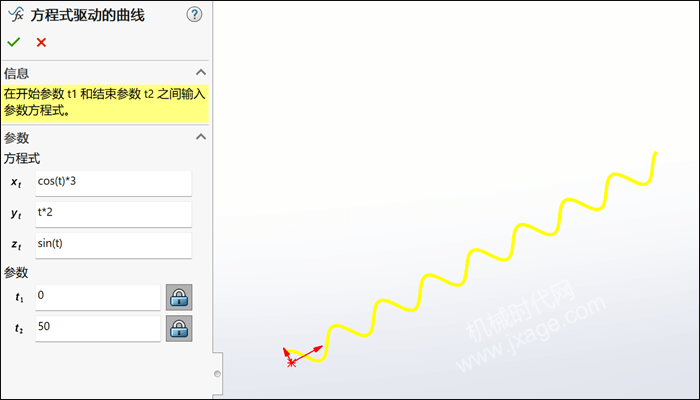

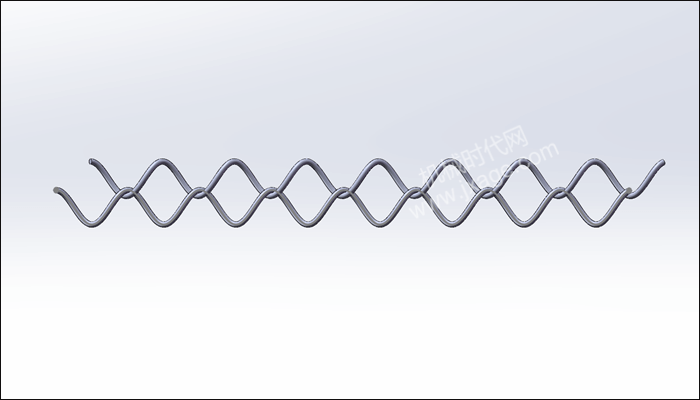

1.点击3D草图,然后点击“方程式驱动的曲线”,方程式的参数如下图所示,点击勾号完成曲线的创建。

SolidWorks建模练习(118):铁丝网-图片2

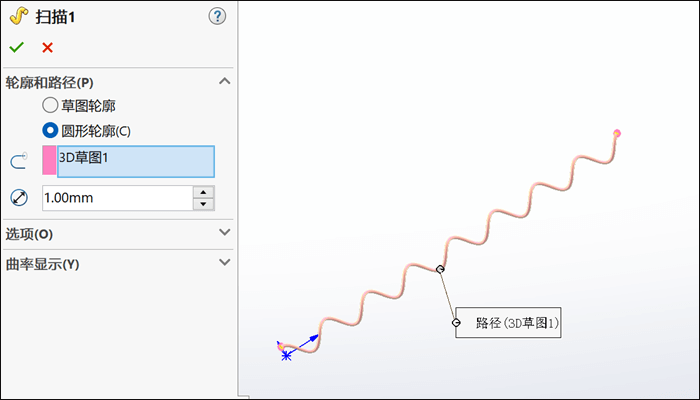

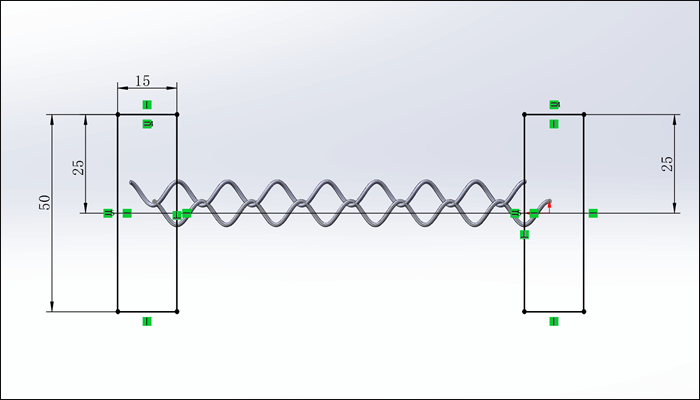

2.点击扫描,选择步骤1创建的曲线作为扫描的路径,圆形轮廓直径为1mm,如下图所示,点击勾号完成。

SolidWorks建模练习(118):铁丝网-图片3

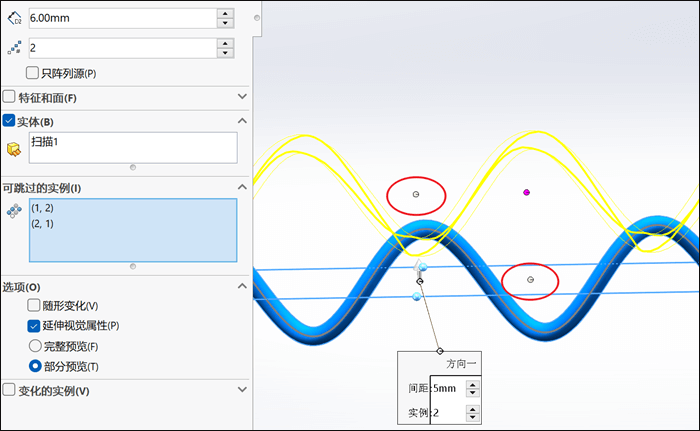

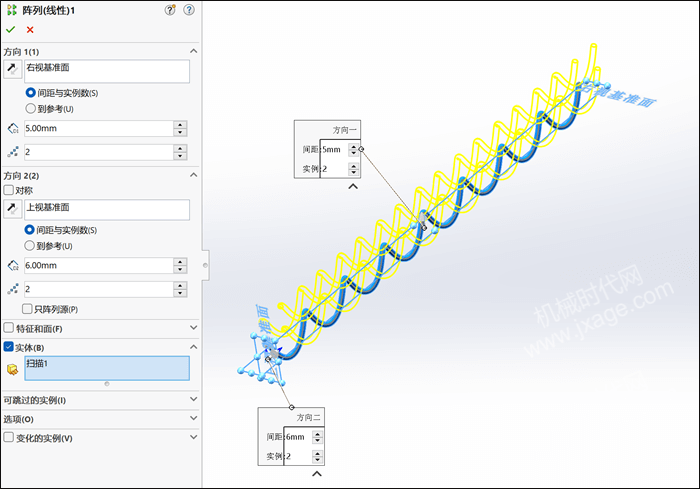

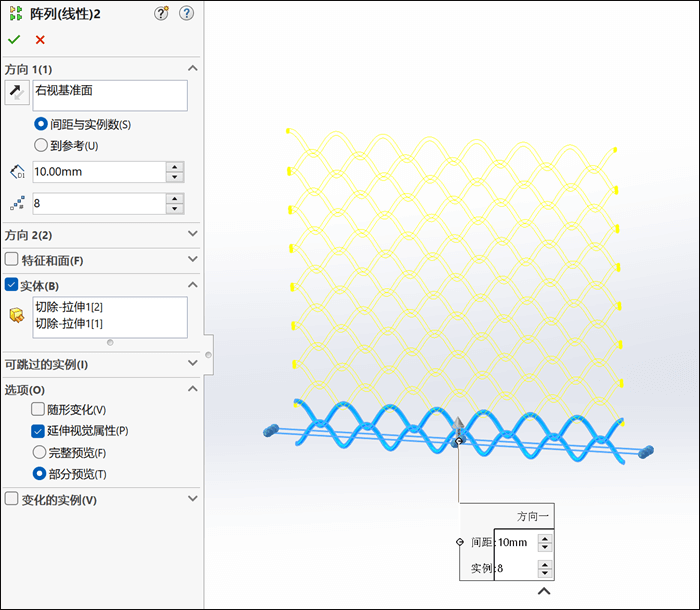

3.点击线性阵列,选择上一步创建的扫描实体作为阵列对象,按照下图进行设置。

SolidWorks建模练习(118):铁丝网-图片4

注意跳过下图两个阵列实例。

SolidWorks建模练习(118):铁丝网-图片5

完成阵列。

SolidWorks建模练习(118):铁丝网-图片6

4.点击“草图绘制”,在前视基准面上绘制如下图所示的草图。

SolidWorks建模练习(118):铁丝网-图片7

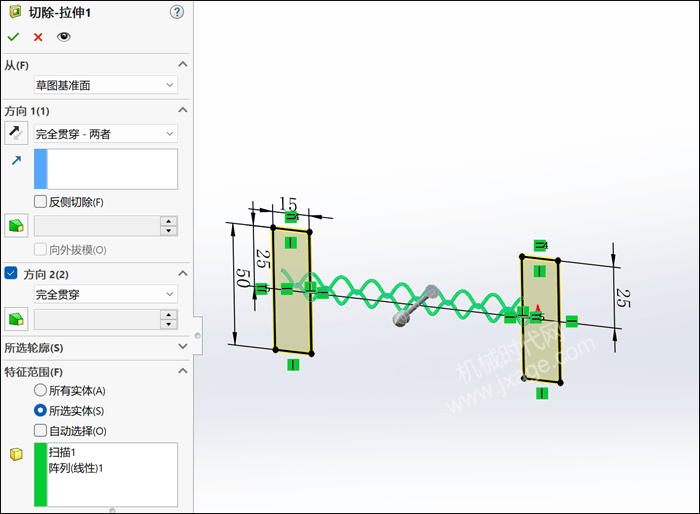

5.点击拉伸切除,按照下图所示的设置对扫描实体进行切除,点击勾号完成。

SolidWorks建模练习(118):铁丝网-图片8

6.再次点击线性阵列,对下图的两个蓝色实体进行阵列,具体设置如下图所示。

SolidWorks建模练习(118):铁丝网-图片9

阵列后如下图所示。

SolidWorks建模练习(118):铁丝网-图片10

7.点击“草图绘制”,在前视基准面上绘制如下图所示的草图。

SolidWorks建模练习(118):铁丝网-图片11

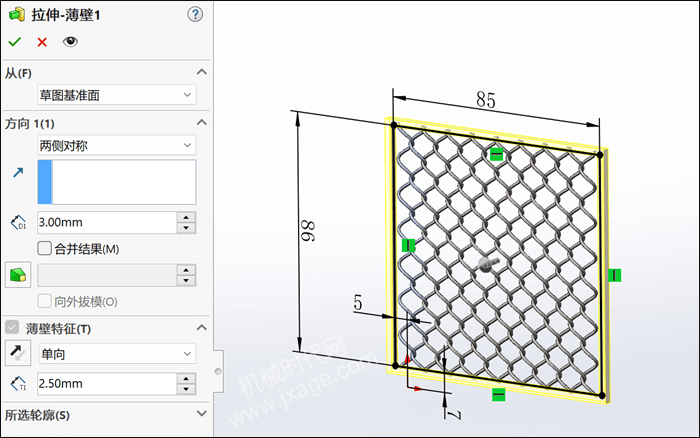

8.点击“拉伸凸台/基体”,选择上一步创建的草图,两侧对称拉伸3mm,勾选“薄壁特征”,厚度2.5mm,如下图所示,点击勾号完成。

SolidWorks建模练习(118):铁丝网-图片12

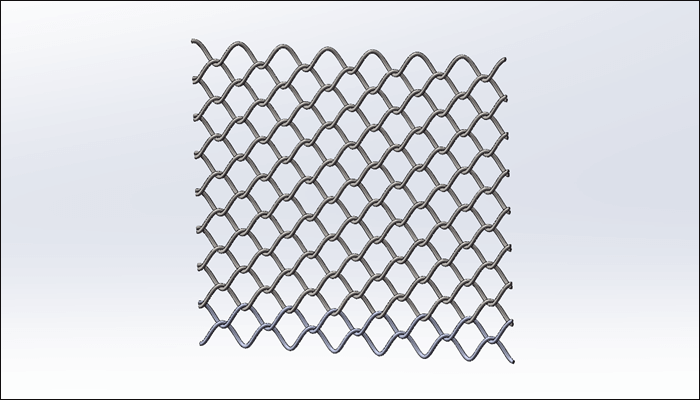

9.完成建模。

SolidWorks建模练习(118):铁丝网-图片13
