NX制图(3):NX工程图模块之投影视图命令的用法

  • 3,672 次阅读
  • 阅读模式

对一个零件而言,绝大部分情况下,一个基本视图是很难把它的结构表示清楚的,这时就需要用到投影视图来表达零件的更多细节。

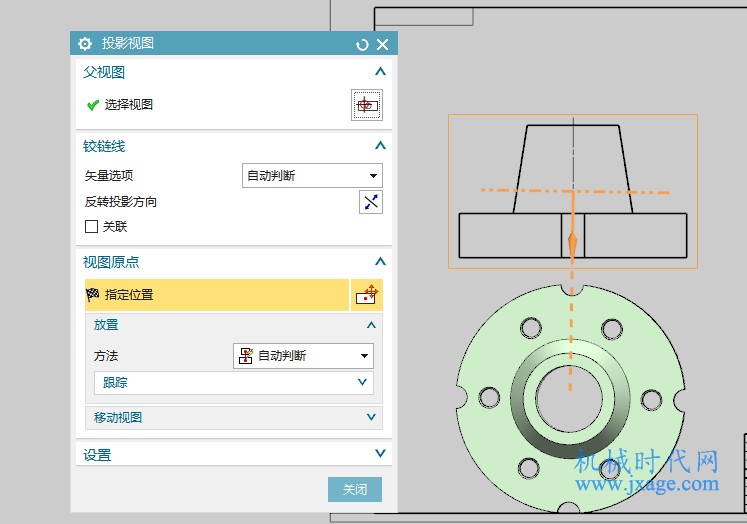

在NX默认情况下,当我们创建一个基本视图之后,系统会自动启动投影视图的命令,如下图所示。

由于投影视图的创建比较简单,我就简单给大家介绍一下。

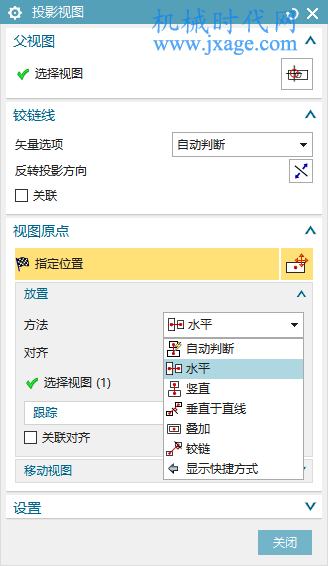

在投影视图窗口里投影视图的放置方法有很多,例如自动判断、水平、竖直、垂直于直线、叠加和铰链等。

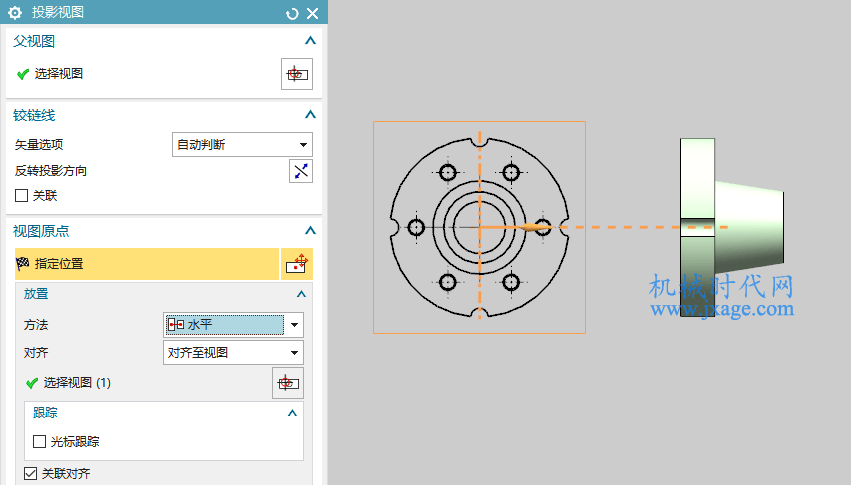

如果我们放置的方法选择“水平”,那么投影视图只能水平移动,竖直的放置方法类似。

我建议大家可以采用“铰链”的放置方法,因为我们将投影视图移动到45°的方向时,系统会自动捕捉45°的方向。

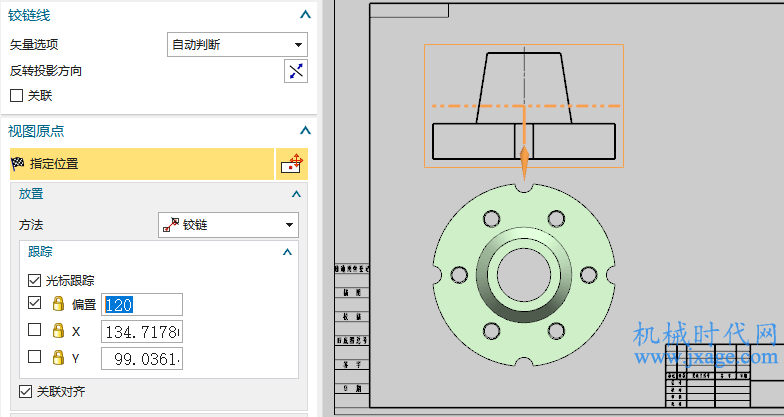

在下面的跟踪栏里,我们勾选“光标跟踪”和偏置并将偏置的值设置为120,最后勾选“关联对齐”,那么当我们移动投影视图的父视图的时候,投影视图会跟着父视图移动并始终保持120的距离。

好了,投影视图就说这么多,后面我会逐渐深入讲解。
