Proe三维建模(28):多股线

  • 3,699 次阅读
  • 阅读模式

在很多人的印象中,螺旋扫描只能用于创建螺纹或弹簧,其实并非如此。Proe中很多功能都是多用途的,在螺旋扫描中加入关系式只是用法的一种而已。

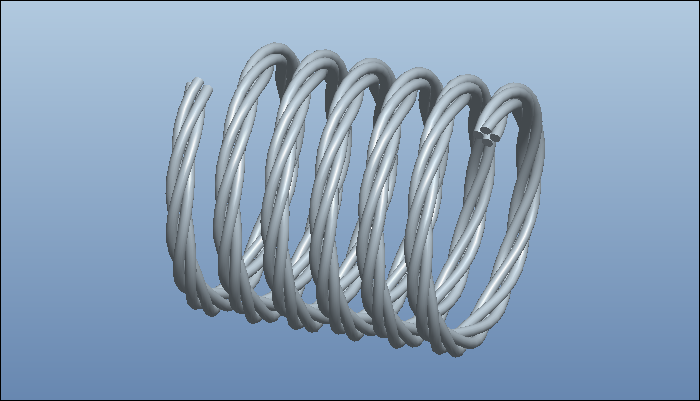

最终结果如下图:

方法:

1.点击【插入】-【螺旋扫描】-【伸出项】,按照下图进行设置。

2.选择FRONT平面作为草绘平面,绘制如下图所示的扫描长度线和一条中心线。

螺距设置为20。

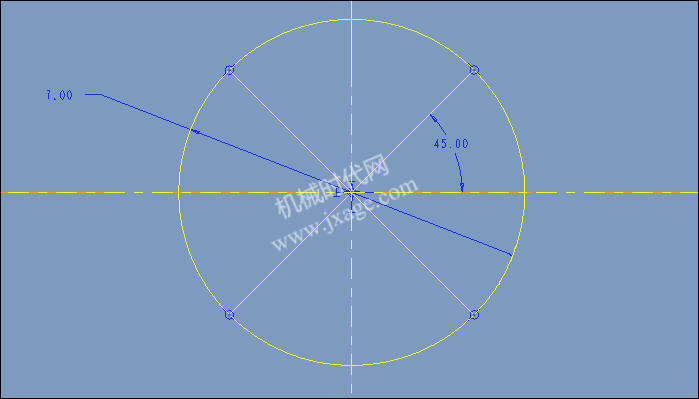

3.绘制螺旋扫描的截面,分两部分进行绘制。第一部分草绘绘如下图所示草绘。注意圆内是四段直线,通过右侧的几何约束工具,给四条直线添加互相垂直约束。

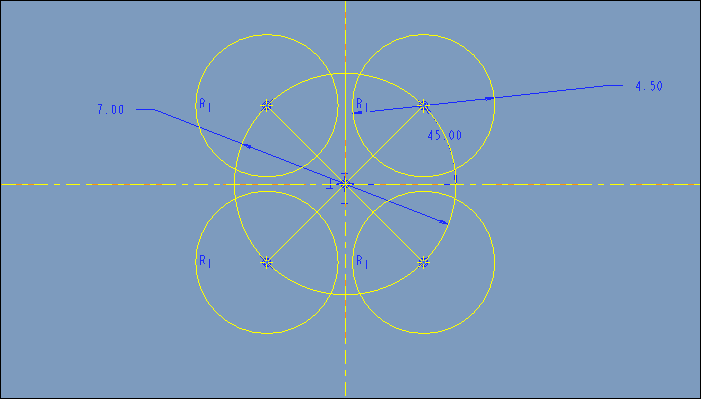

在交点处绘制四个直径相同的圆作为截面的第二部分草绘。

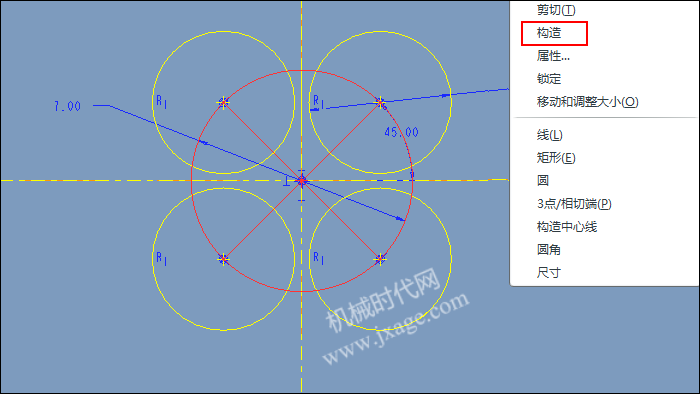

将第一部分草绘转换为构造线。

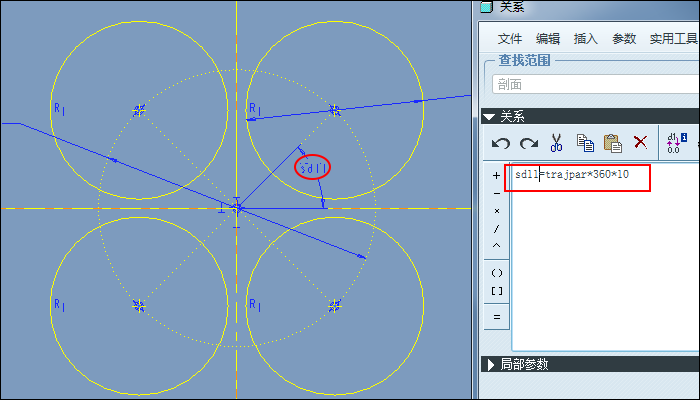

4.点击【工具】-【关系】,添加如下关系:

sd11=trajpar*360*20

完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
