Proe三维建模(12):田螺

  • 4,050 次阅读
  • 阅读模式

方法:

1.新建一个文件。

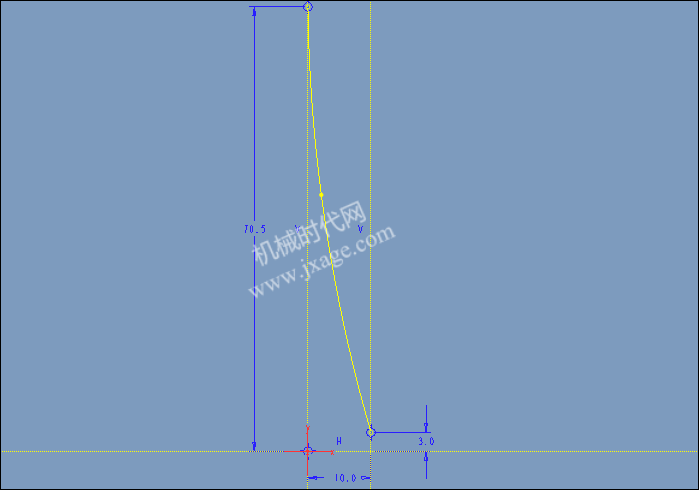

2.点击【插入】-【模型基准】-【图形】,图形基准名名为A,点击勾号进入草绘环境,绘制如下的草绘。

绘制完成后,点击勾号退出。

3.点击【插入】-【螺旋扫描】-【曲面】,属性选择可变的和右手定则,点击完成。

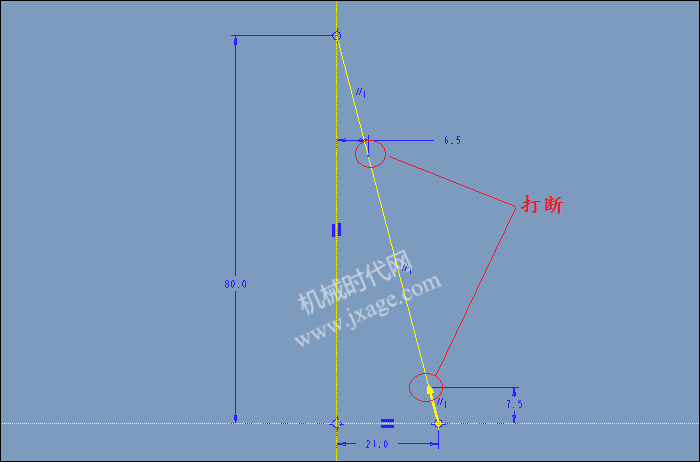

选择FRONT平面作为草绘平面,绘制如下的草绘。

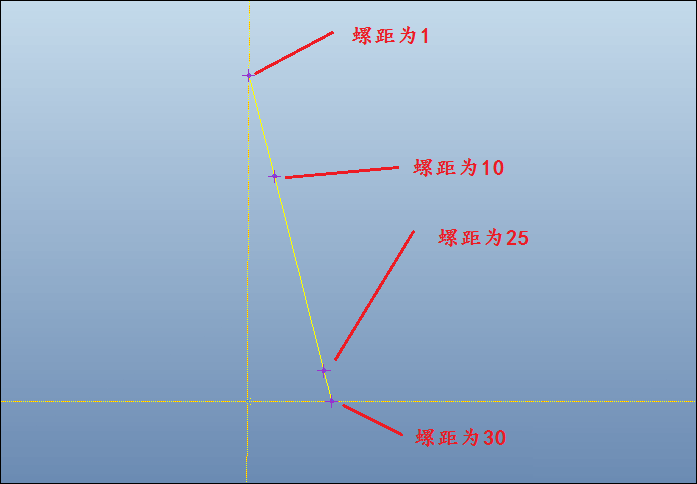

首末的螺距为301,其他两个点的螺距为2510。

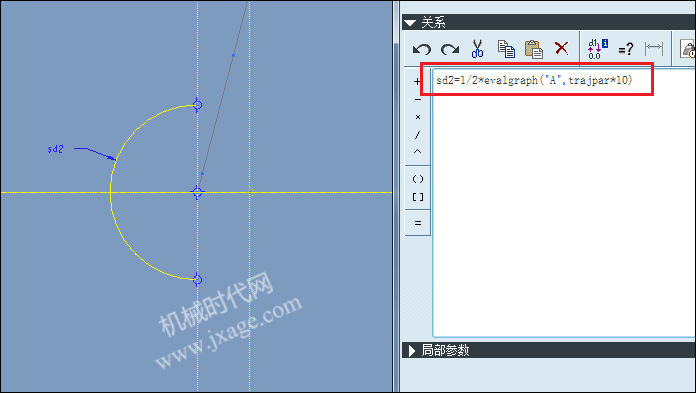

绘制如下的扫描截面并添加如下的关系:

sd2=1/2*evalgraph("A",trajpar*10)

点击预览观察模型是否成功,点击确定完成。

4.点击加厚,向内加厚。

5.倒圆角。

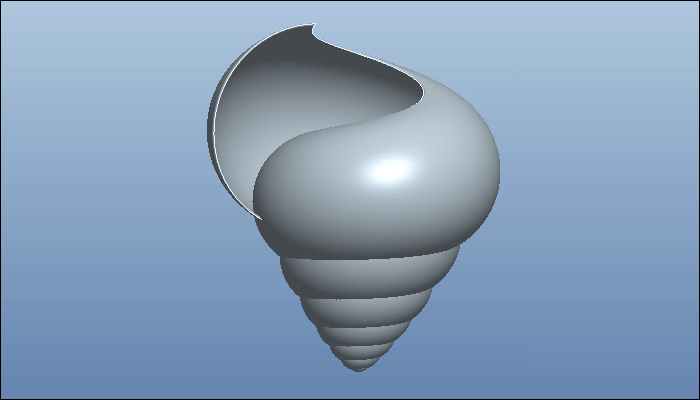

6.完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
