完成结果:

SolidWorks竞赛练习题(3)-图片1

文章末尾下载模型

方法:

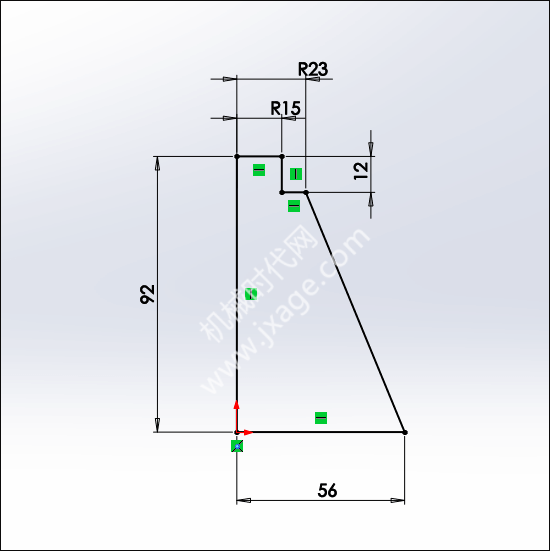

1.点击“旋转凸台/基体”,在前视基准面绘制如下图所示的草图。

SolidWorks竞赛练习题(3)-图片2

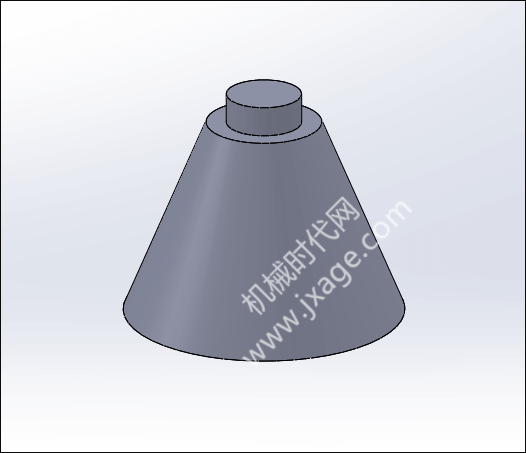

完成之后如下图所示。

SolidWorks竞赛练习题(3)-图片3

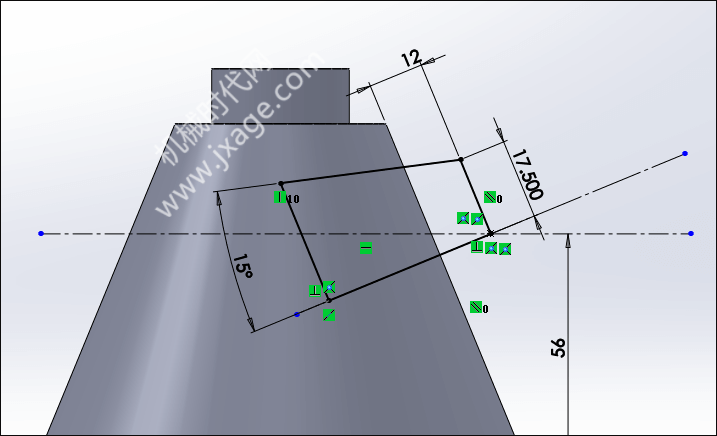

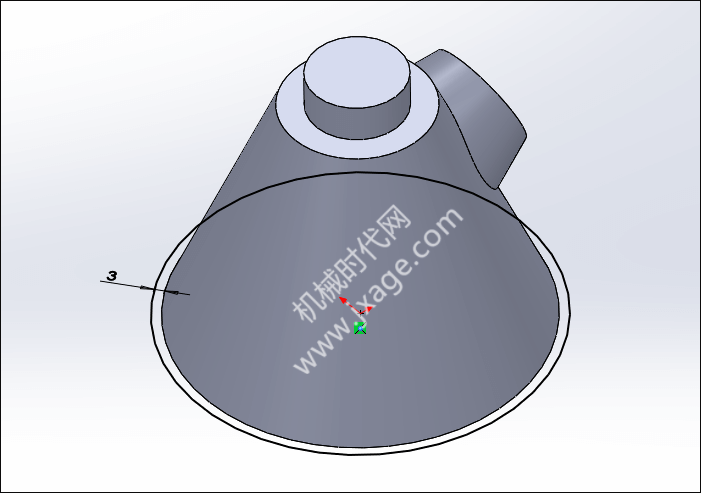

2.再次点击“旋转凸台/基体”,在前视基准面绘制如下图所示的草图。

SolidWorks竞赛练习题(3)-图片4

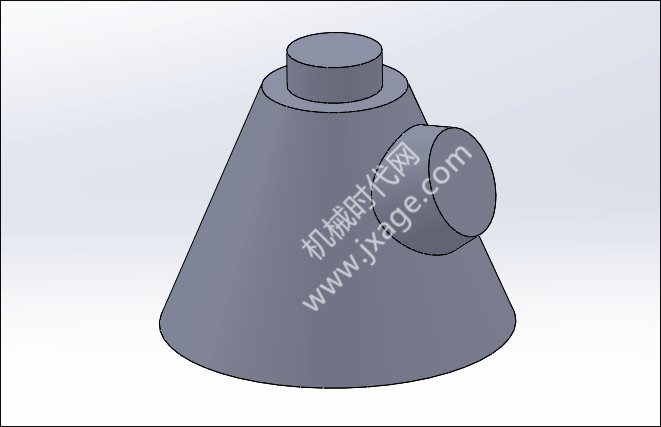

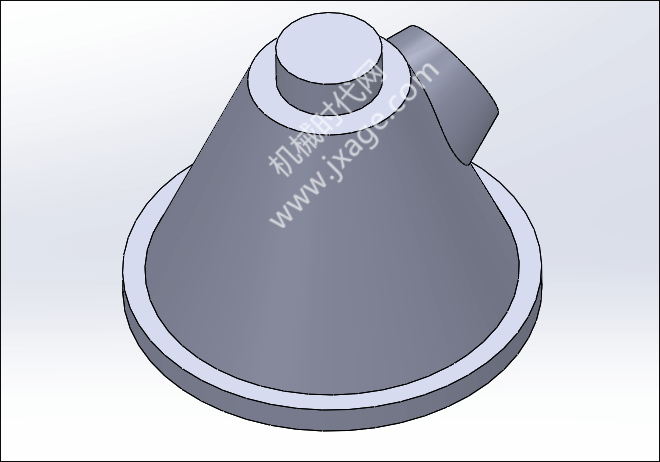

完成之后如下图所示。

SolidWorks竞赛练习题(3)-图片5

3.点击“拉伸凸台/基体”,在上视基准面绘制如下图所示的草图。

SolidWorks竞赛练习题(3)-图片6

拉伸完成。

SolidWorks竞赛练习题(3)-图片7

4.点击“拉伸切除”,在模型上绘制如下图所示草绘。

SolidWorks竞赛练习题(3)-图片8

拉伸切除完成。

SolidWorks竞赛练习题(3)-图片9

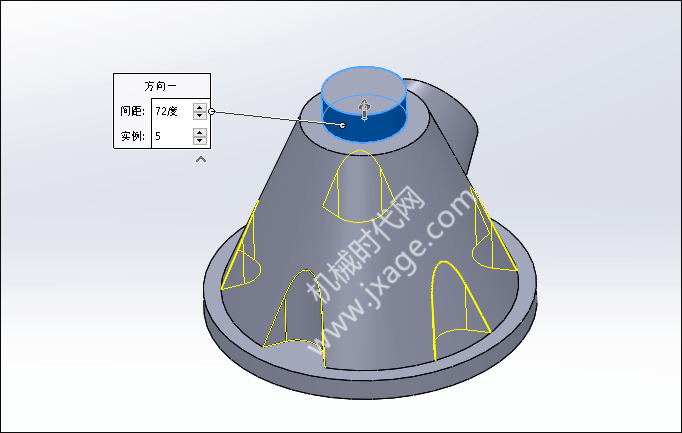

5.点击“圆周阵列”,间距设置为72度,数量为5。要阵列的特征为上一步的拉伸切除特征。

SolidWorks竞赛练习题(3)-图片10

完成。

SolidWorks竞赛练习题(3)-图片11

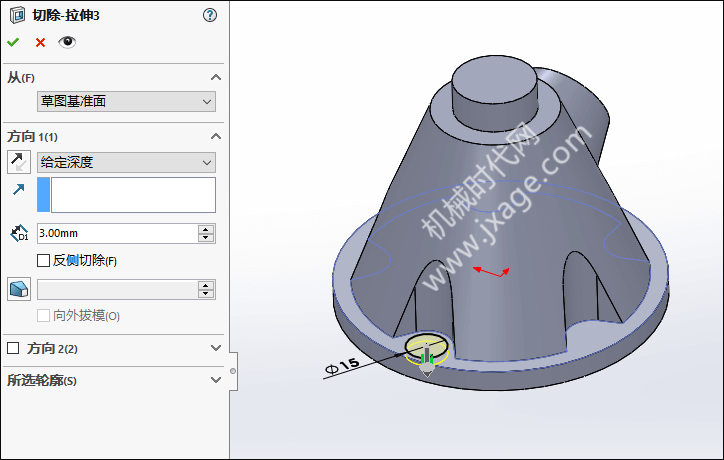

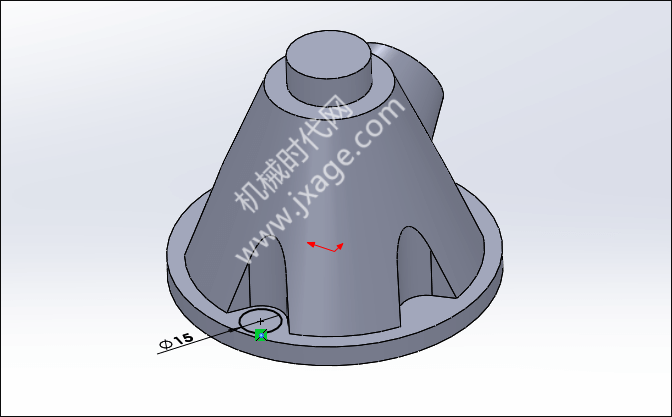

6.点击“拉伸切除”,在模型的面上绘制一个直径为15mm的圆,如下图所示。

SolidWorks竞赛练习题(3)-图片12

完成。

SolidWorks竞赛练习题(3)-图片13

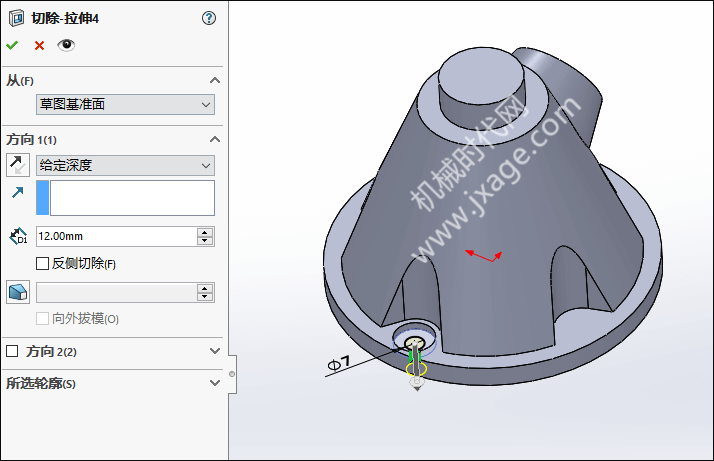

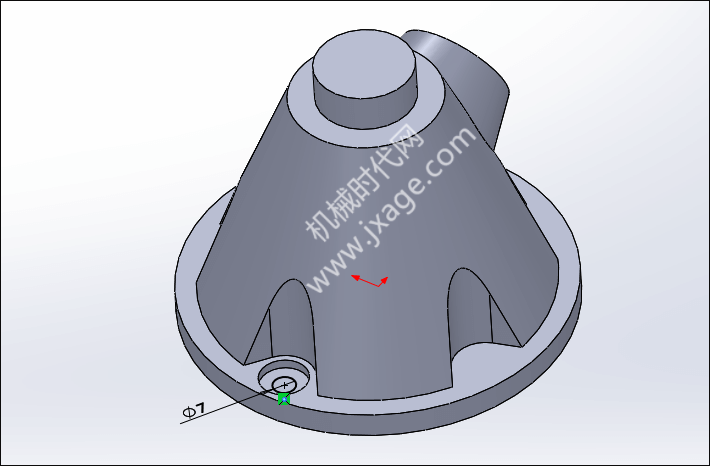

7.再次点击“拉伸切除”,在模型的面上绘制一个直径为7mm的圆,如下图所示。

SolidWorks竞赛练习题(3)-图片14

8.再次点击“圆周阵列”,间距设置为72度,数量为5,要阵列的特征为第6步和第7步的拉伸切除特征。

SolidWorks竞赛练习题(3)-图片15

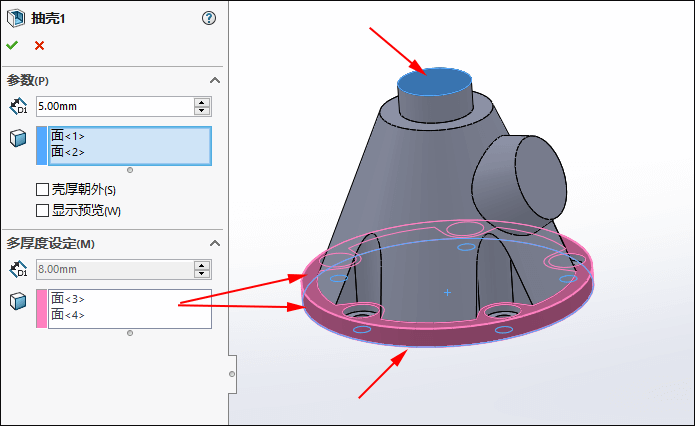

9.点击抽壳,选择模型的顶部和顶部的面作为移除的面,厚度为5mm。选择红色的两个面作为多厚度面,厚度为8mm,如下图所示。

SolidWorks竞赛练习题(3)-图片16

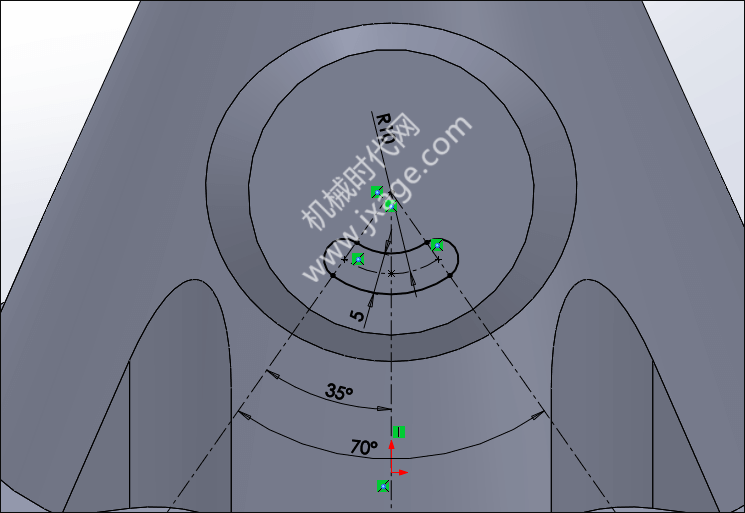

10.点击“拉伸切除”,在模型的面上绘制如下图所示的草图。

SolidWorks竞赛练习题(3)-图片17

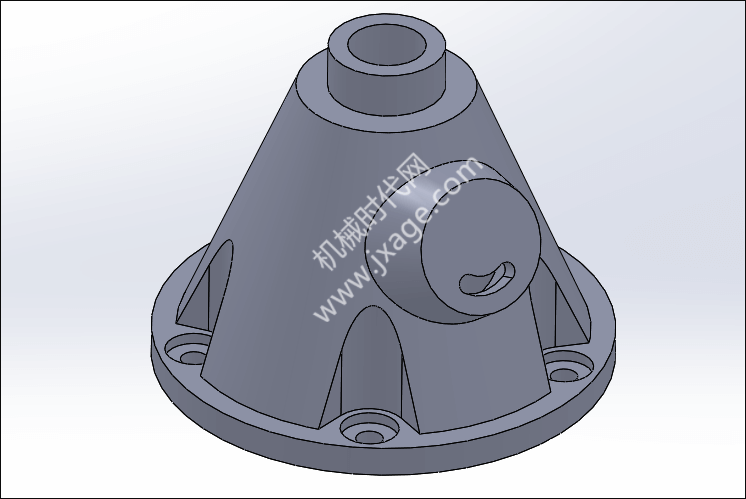

完成。

SolidWorks竞赛练习题(3)-图片18

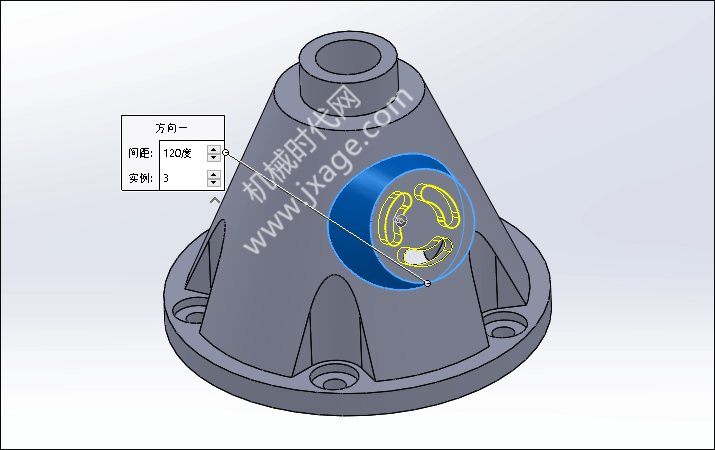

11.点击“圆周阵列”,间距设置为120度,数量为3,要阵列的特征为上一步的拉伸切除特征。

SolidWorks竞赛练习题(3)-图片19

完成。

SolidWorks竞赛练习题(3)-图片20
