SolidWorks竞赛练习题(32)

文章末尾下载模型和练习题

方法:

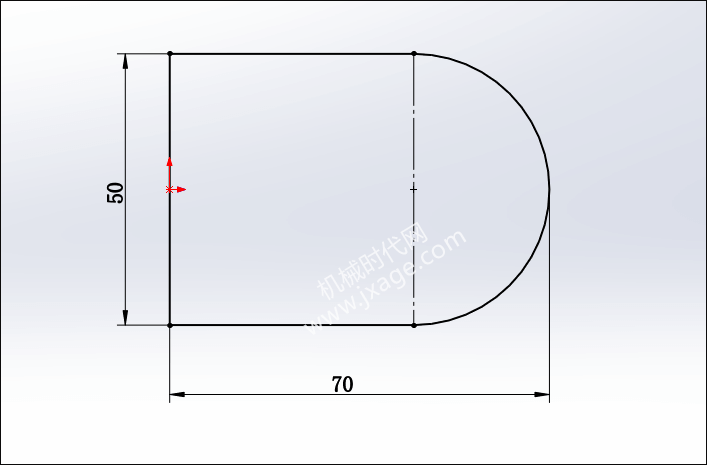

1.点击“拉伸凸台/基体”,在上视基准面上绘制如下图所示的草图。

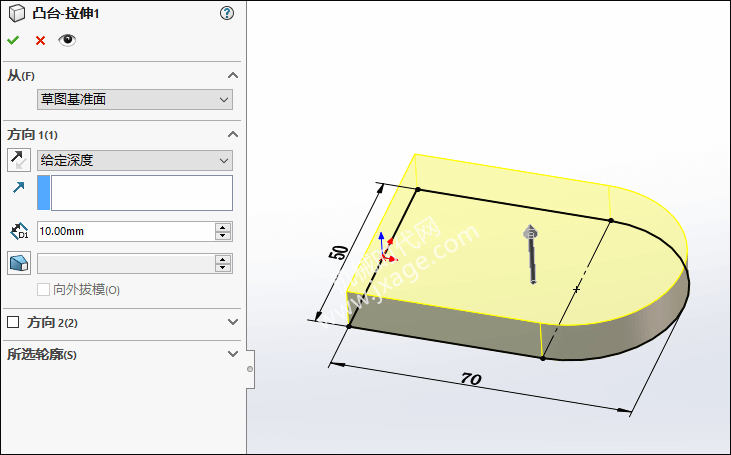

设置拉伸深度为10。

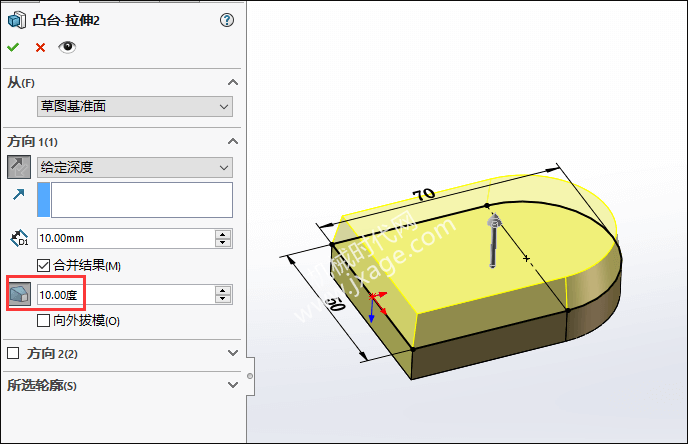

2.再次点击“拉伸凸台/基体”,选择如下图所示的草图,设置拉伸深度为10,同时打开拔模,设置拔模角度为10。

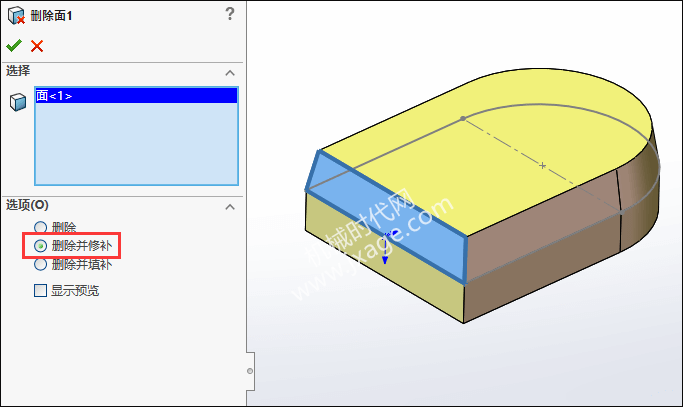

3.点击【插入】-【面】-【删除】,选择下图所示的面进行删除,勾选“删除并修补”。

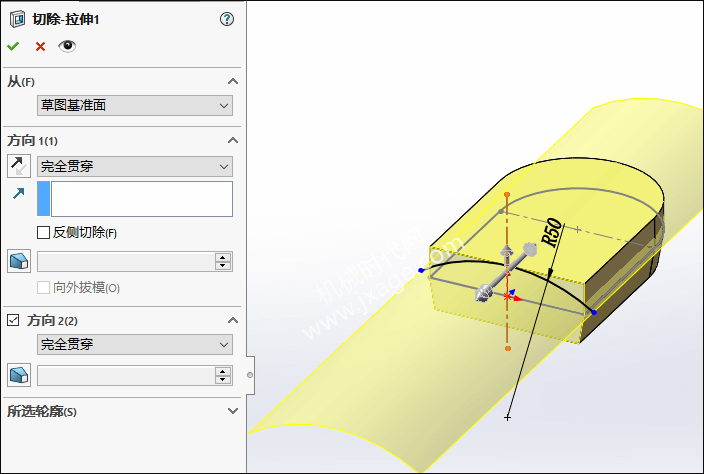

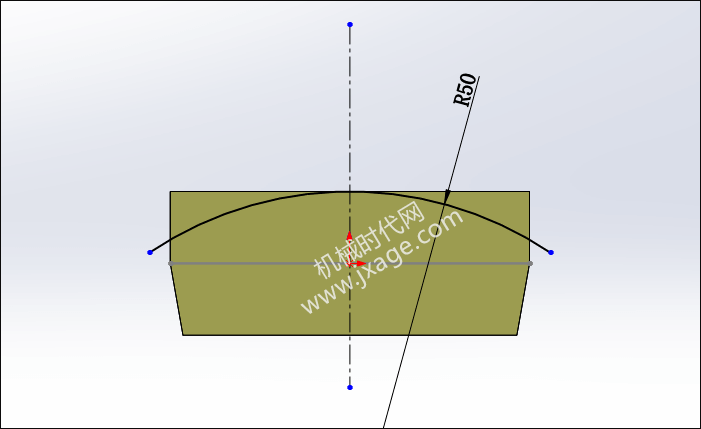

4.点击“拉伸切除”,在右视基准面上绘制如下图所示的草图。

方向1和方向2完全贯穿。

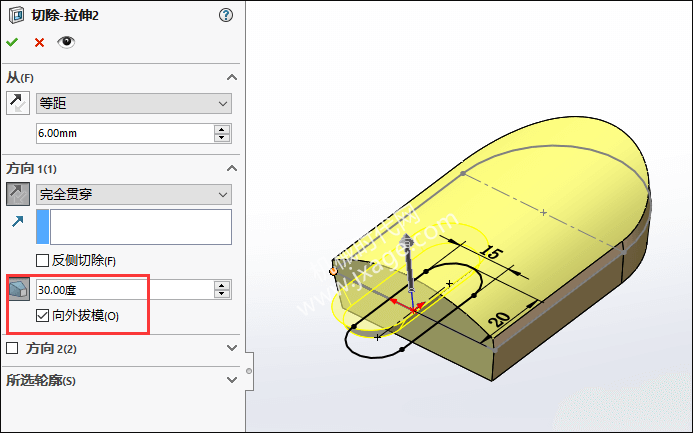

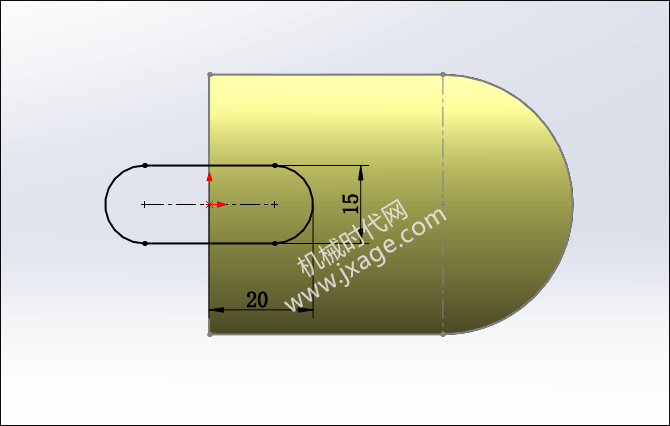

5.点击“拉伸切除”,在上视基准面上绘制如下图所示的草图。

设置拉伸的开始条件为等距,距离为6mm;终止条件为:完全贯穿,打开拔模,拔模角度为30度。

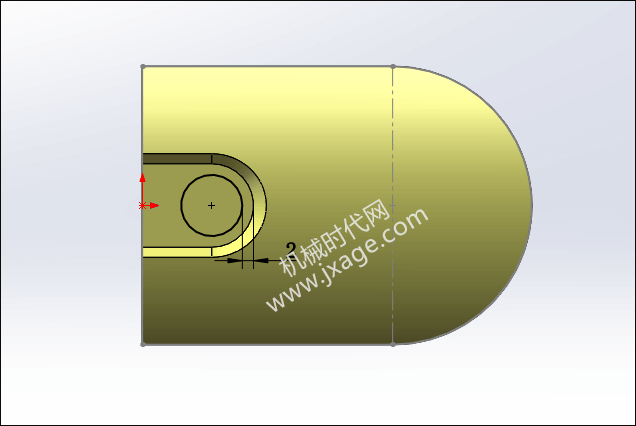

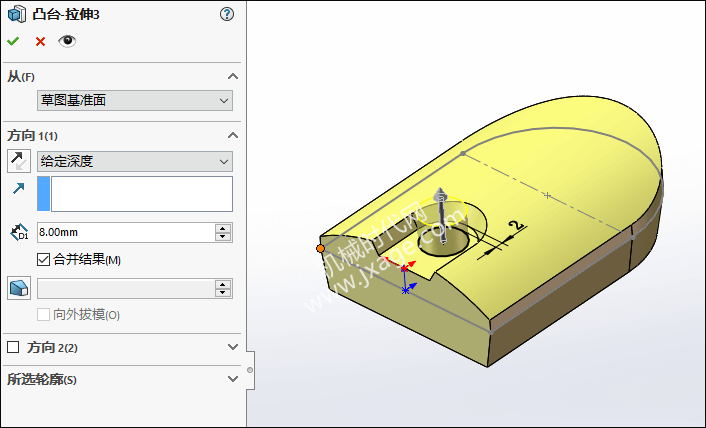

6.点击“拉伸凸台/基体”,在下图的面上绘制如下图所示的草图。

设置拉伸深度为8。

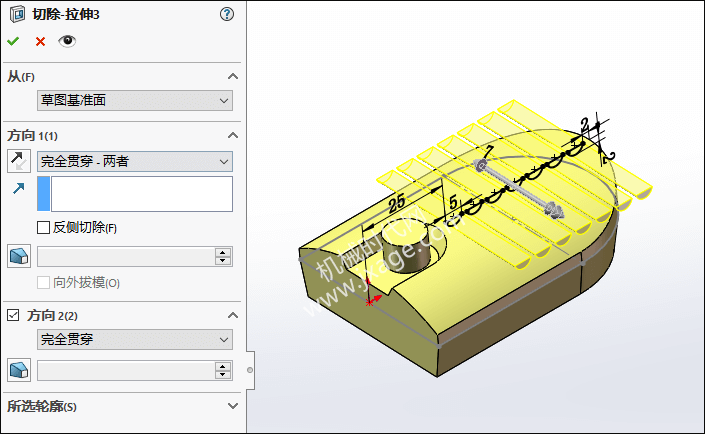

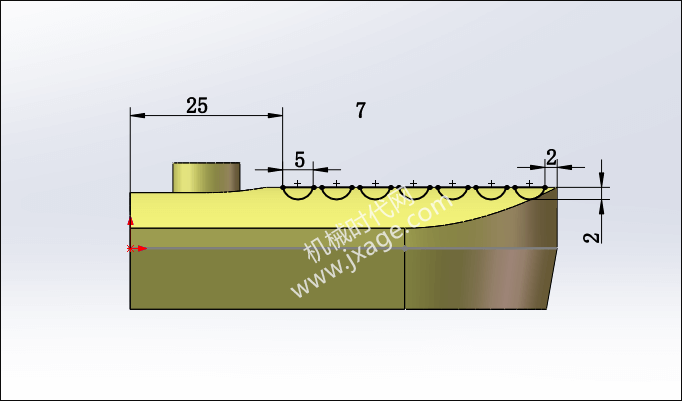

7.点击“拉伸切除”,绘制如下图所示的草绘。

选择“完全贯穿-两者”。

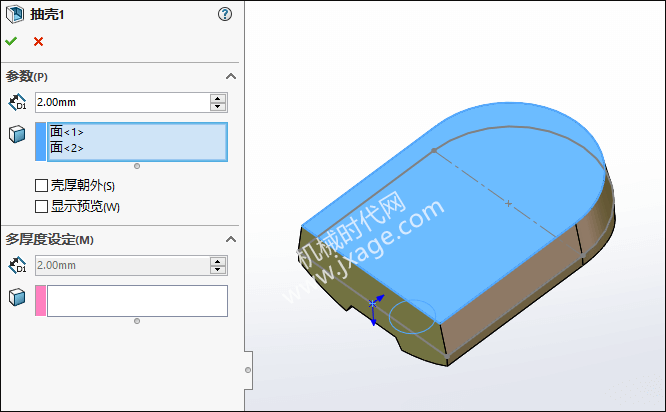

8.抽壳。

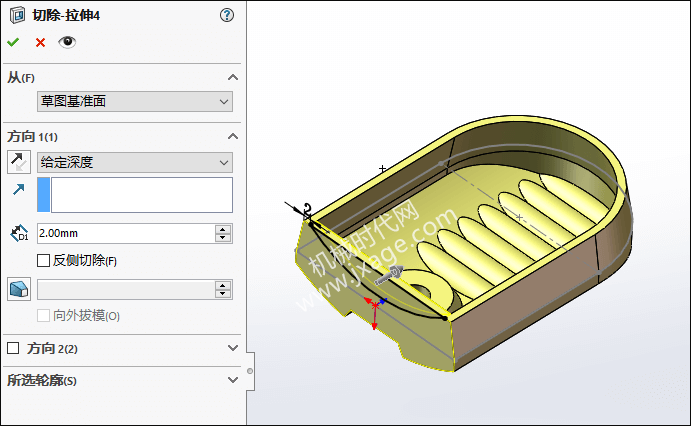

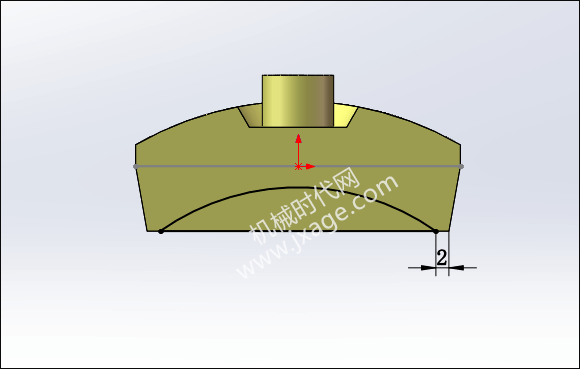

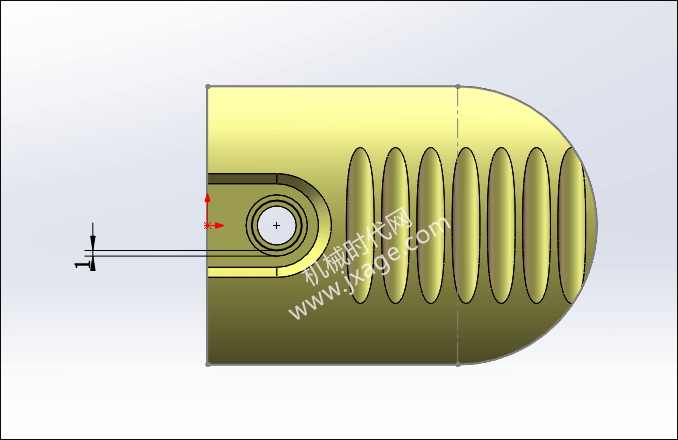

9.点击“拉伸切除”,绘制如下图所示的草图。

拉伸深度为2mm。

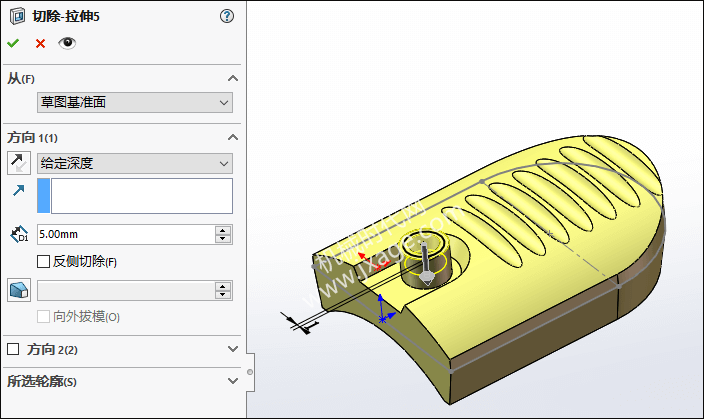

10.点击“拉伸切除”,绘制如下图所示的草图。

拉伸深度为5mm。

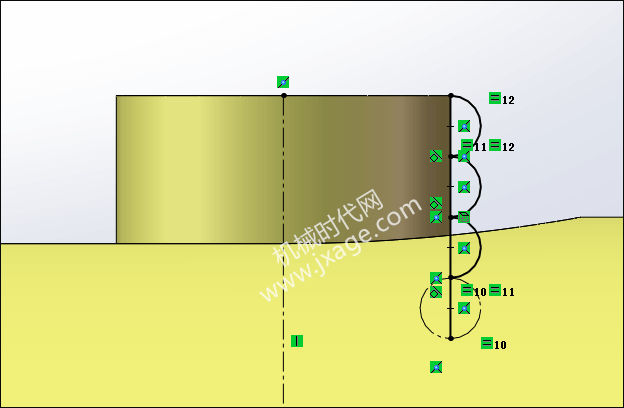

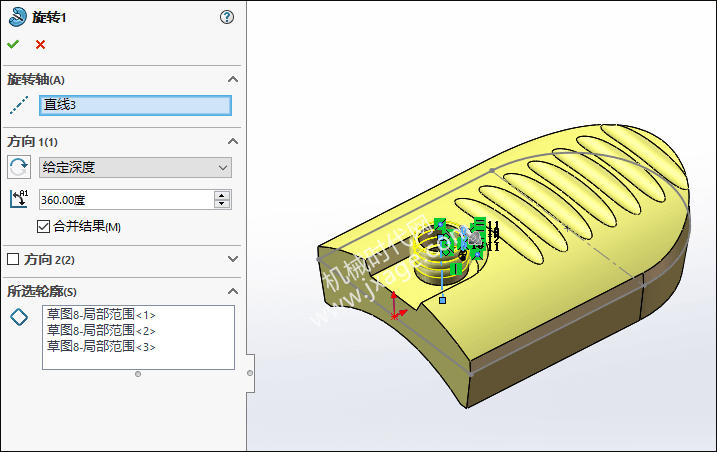

11.点击“旋转凸台/基体”,在前视基准面绘制如下图所示的草图。

点击勾号完成。

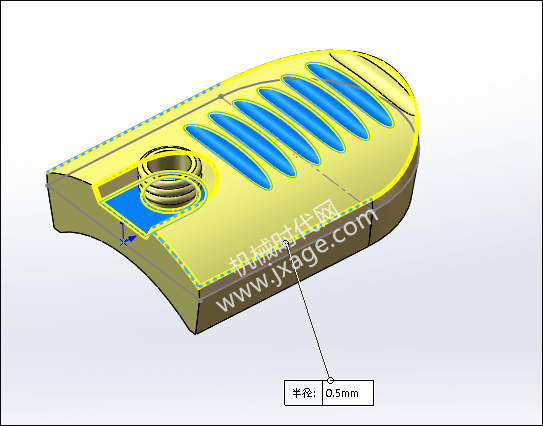

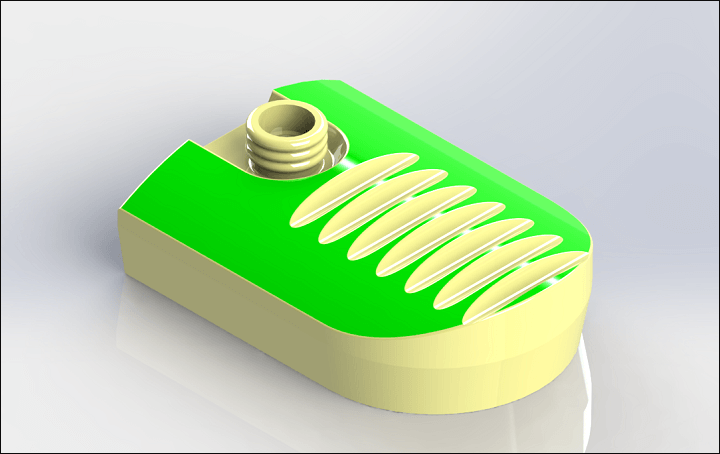

12倒圆角。

完成。
