练习题:

SolidWorks竞赛练习题:3D08-H03-图片1

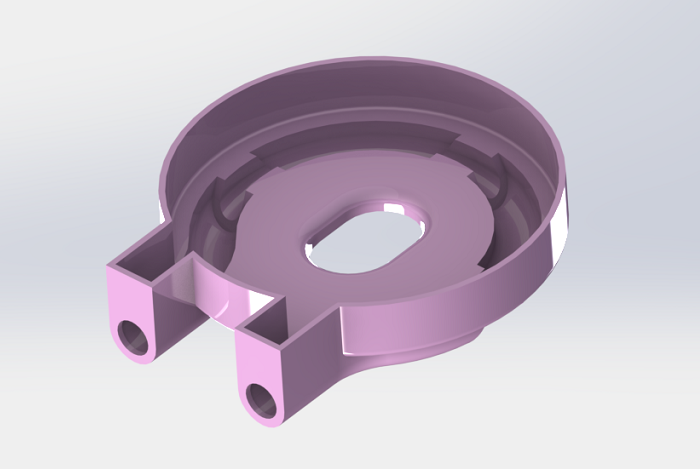

完成结果:

SolidWorks竞赛练习题:3D08-H03-图片2

文章末尾下载模型和练习题

方法:

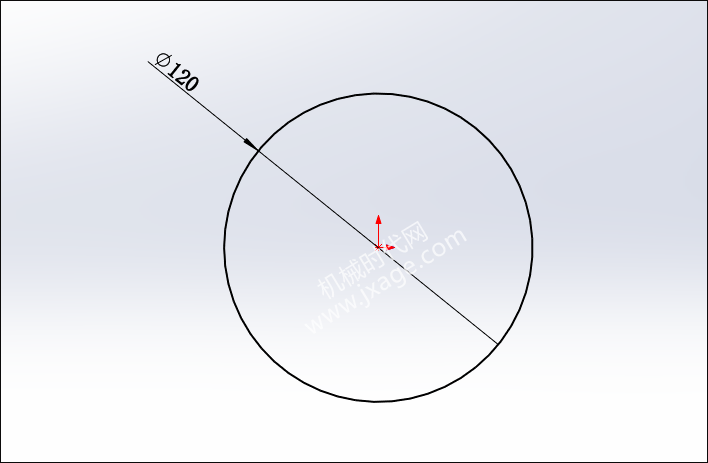

1.点击“拉伸凸台/基体”,在前视基准面绘制如下图所示的草图。

SolidWorks竞赛练习题:3D08-H03-图片3

设置拉伸的深度为20mm。

SolidWorks竞赛练习题:3D08-H03-图片4

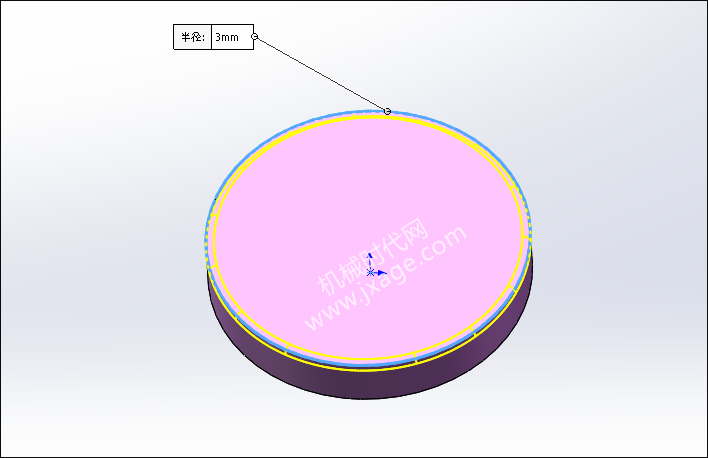

2.倒圆角,圆角值为3mm。

SolidWorks竞赛练习题:3D08-H03-图片5

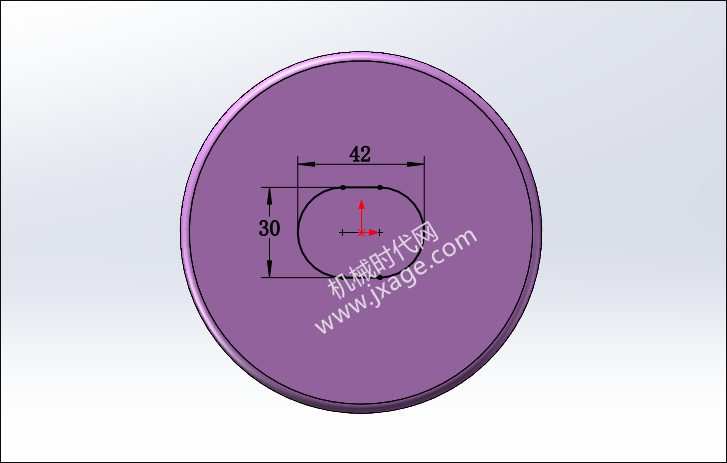

3.点击“拉伸凸台/基体”,在模型上表面绘制如下图所示的草图。

SolidWorks竞赛练习题:3D08-H03-图片6

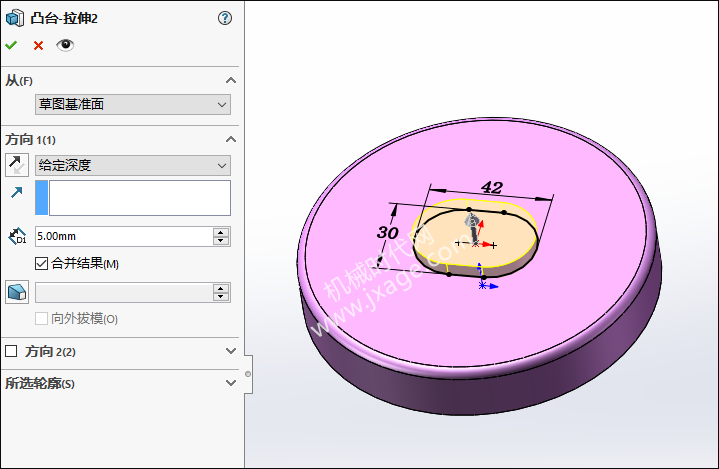

设置拉伸的深度为5mm。

SolidWorks竞赛练习题:3D08-H03-图片7

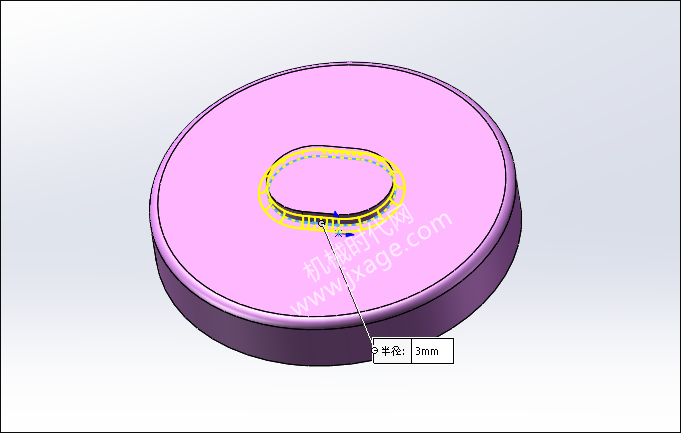

4.倒圆角,圆角值为3mm。

SolidWorks竞赛练习题:3D08-H03-图片8

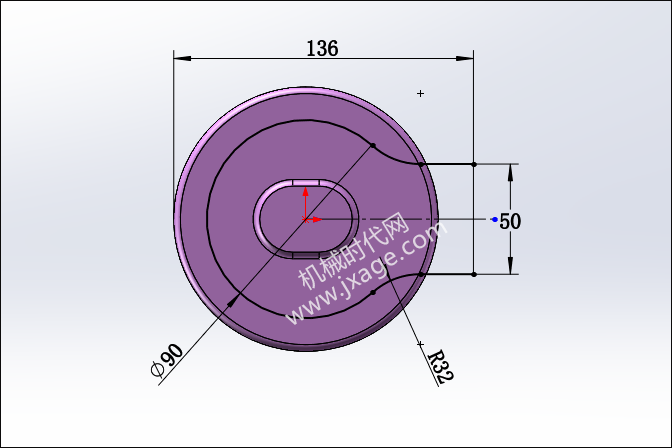

5.在模型的下表面绘制如下图所示的草图。

SolidWorks竞赛练习题:3D08-H03-图片9

6.选择右视基准面和上一步的草图的端点作为参照,创建基准平面1。

SolidWorks竞赛练习题:3D08-H03-图片10

7.在上一步的基座平面上绘制如下图所示的草图。

SolidWorks竞赛练习题:3D08-H03-图片11

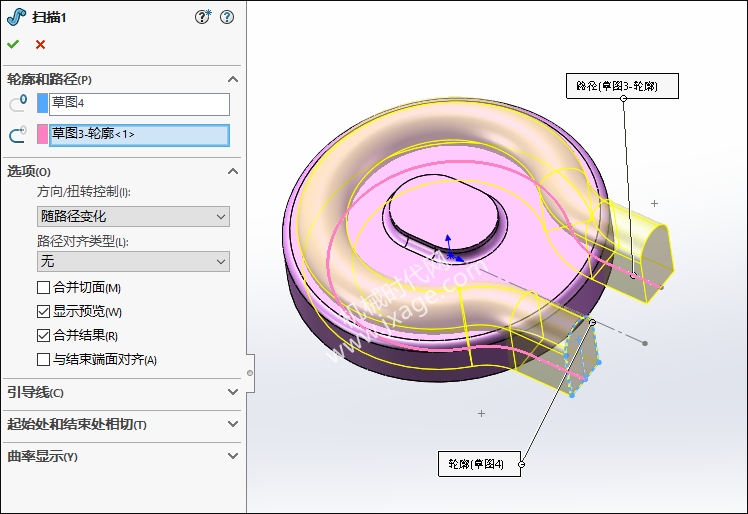

8.点击扫描,选择第7步的草图作为扫描轮廓,第5步的草绘作为扫描的路径。

SolidWorks竞赛练习题:3D08-H03-图片12

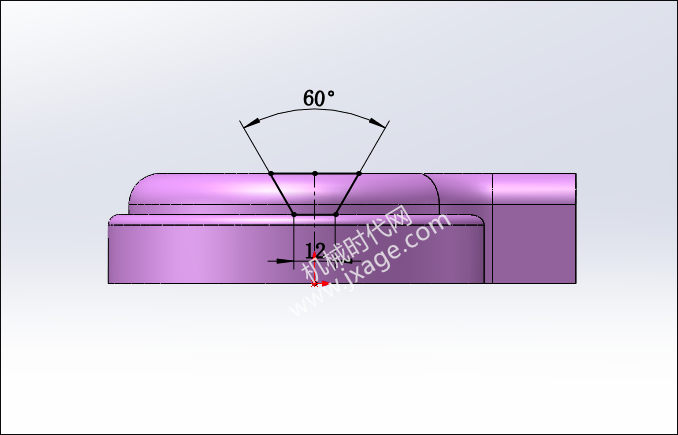

9.点击拉伸,在前视基准面上绘制如下图所示的草图。

SolidWorks竞赛练习题:3D08-H03-图片13

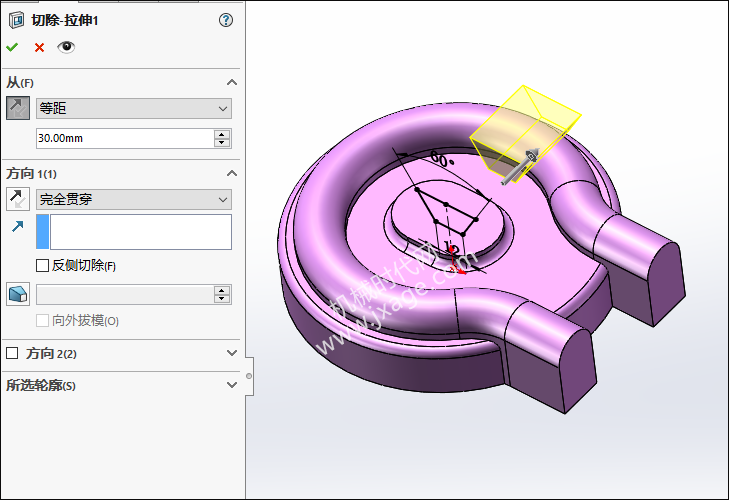

拉伸开始条件选择为:等距,距离为30mm。拉伸的终止条件为:完全贯穿。

SolidWorks竞赛练习题:3D08-H03-图片14

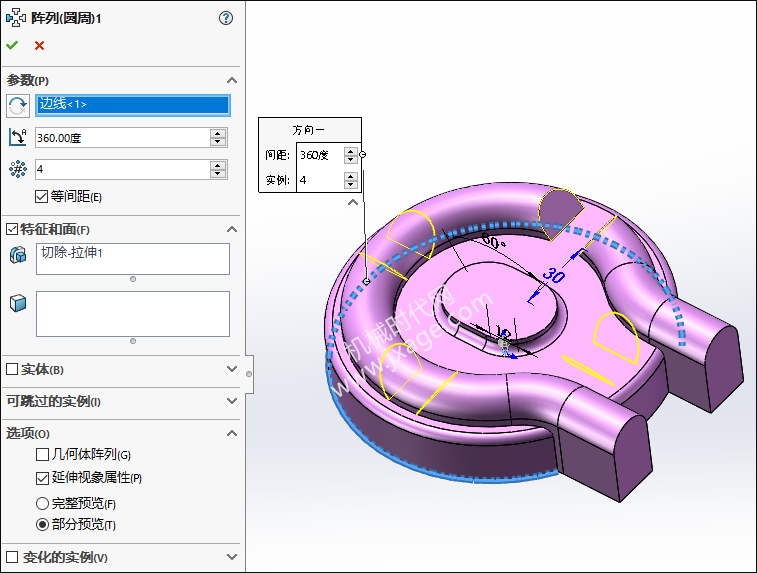

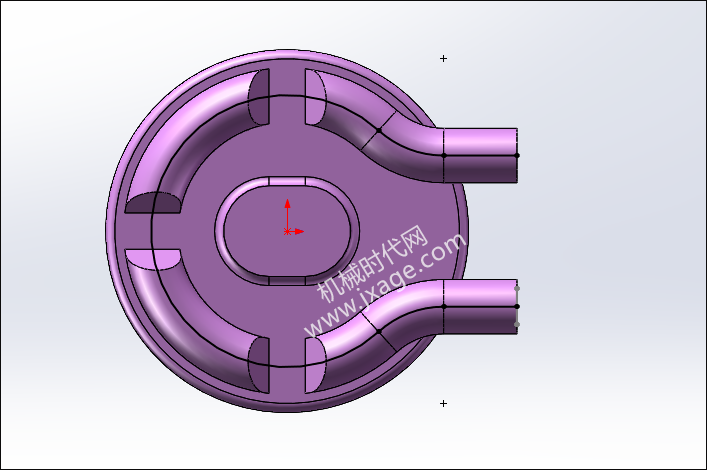

10.将上一步的拉伸切除特征进行阵列,类型选择圆周阵列,阵列数量为4。

SolidWorks竞赛练习题:3D08-H03-图片15

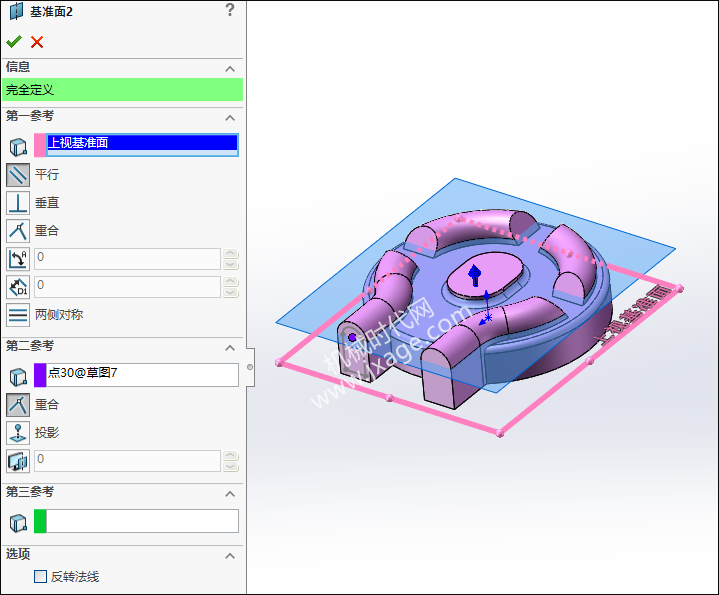

11.选择上视基准面和如下图所示的圆心作为参照,创建基准平面2。

SolidWorks竞赛练习题:3D08-H03-图片16

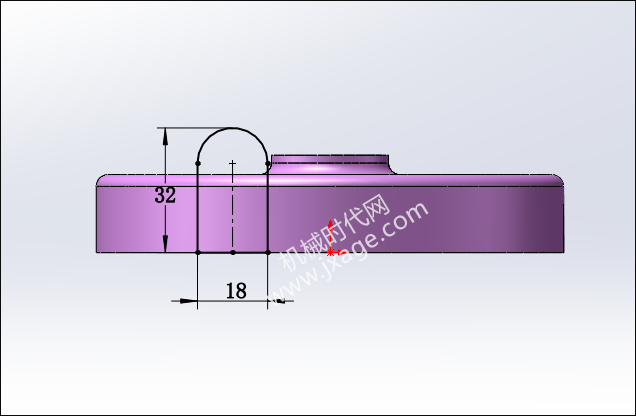

12.在上一步创建的基准平面上绘制如下图所示的草图。

SolidWorks竞赛练习题:3D08-H03-图片17

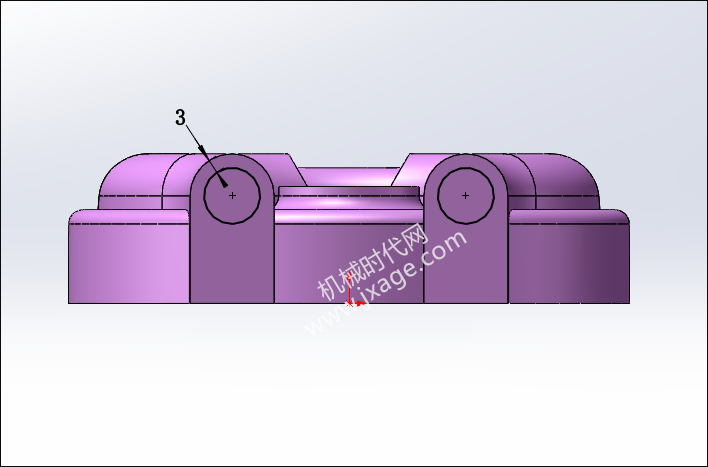

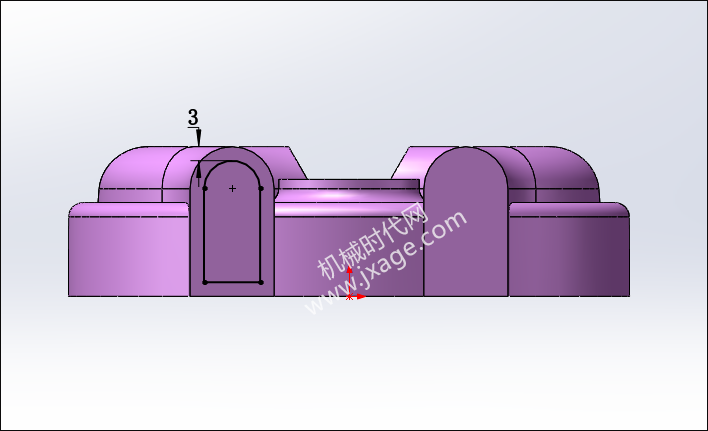

13.在如下图所示的端面上绘制草图。

SolidWorks竞赛练习题:3D08-H03-图片18

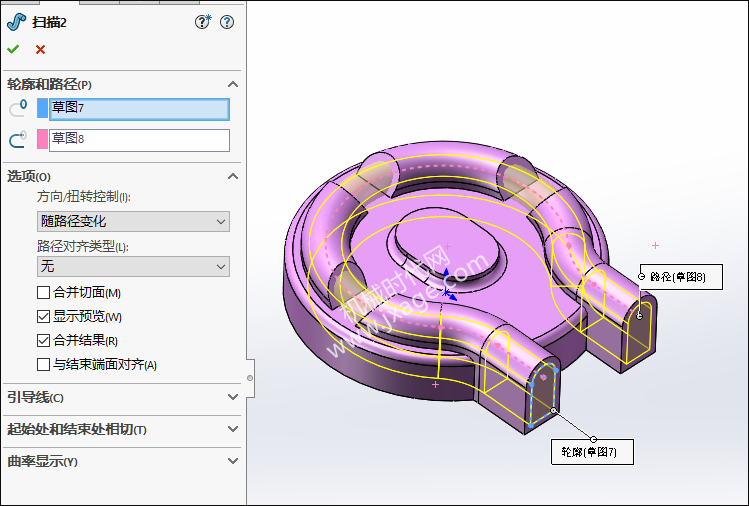

14.点击扫描,选择第12步的草图作为扫描的路径,第13步的草图作为扫描的轮廓。

SolidWorks竞赛练习题:3D08-H03-图片19

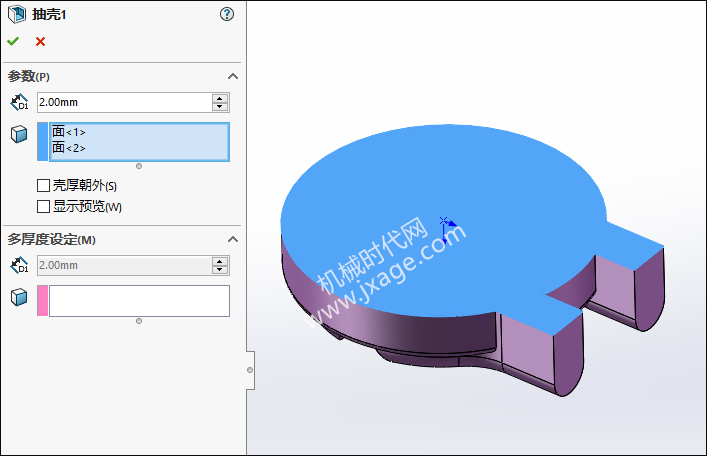

15.点击抽壳,设置厚度为2mm,将如下图所示的2个面进行切除。

SolidWorks竞赛练习题:3D08-H03-图片20

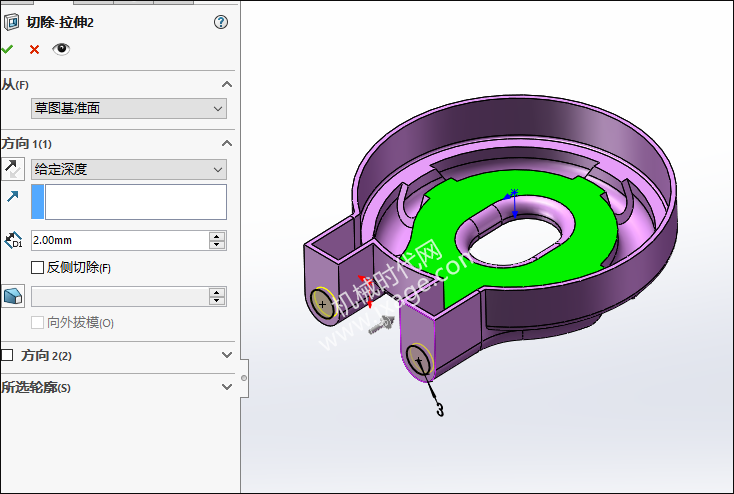

16.点击“拉伸切除”,在模型的面上绘制如下图所示草绘。

SolidWorks竞赛练习题:3D08-H03-图片21

设置拉伸的深度为2mm。

SolidWorks竞赛练习题:3D08-H03-图片22

17.完成。

SolidWorks竞赛练习题:3D08-H03-图片23
