Proe竞赛练习题(15)

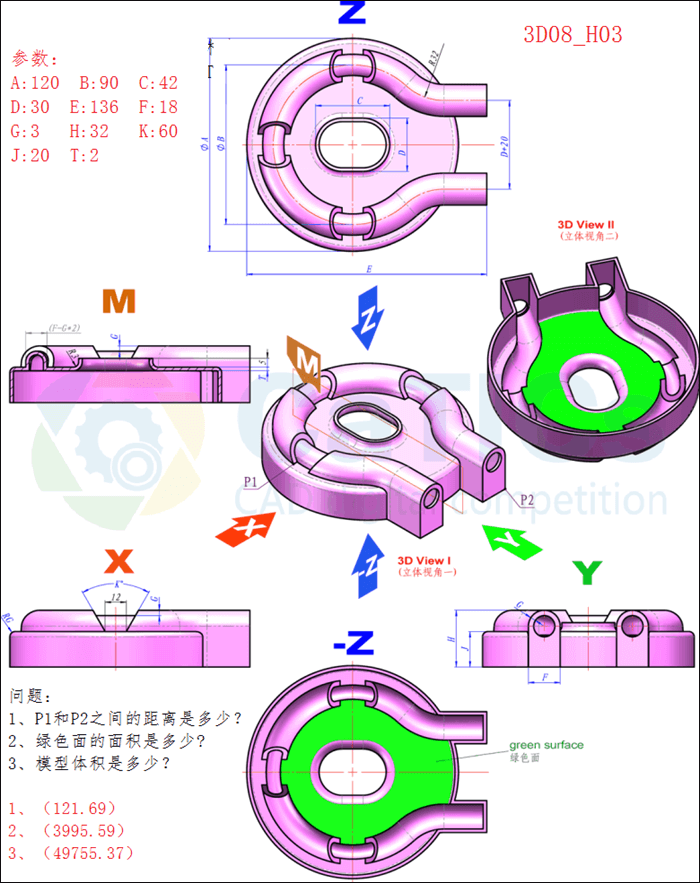

完成结果:

文章末尾下载模型和练习题

方法:

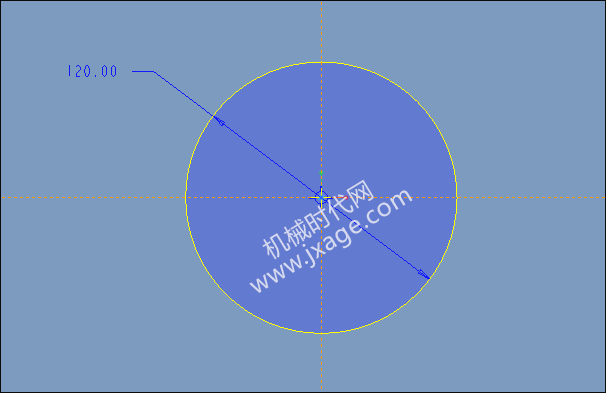

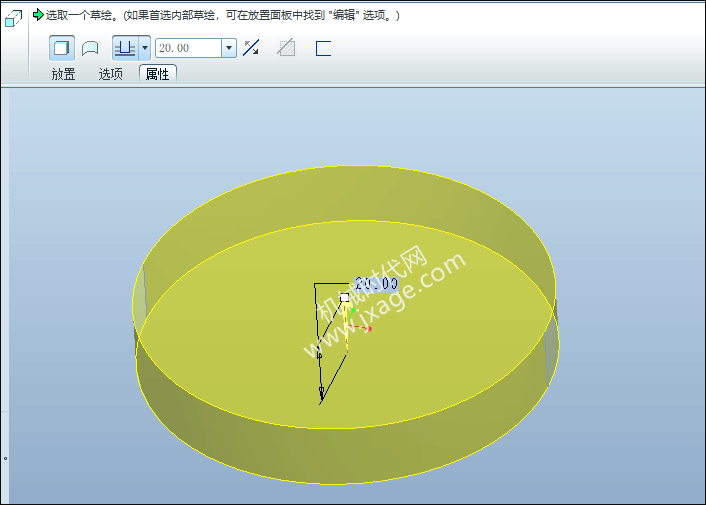

1.点击拉伸,在FRONT平面绘制如下图所示的草图。

设置拉伸高度20mm。

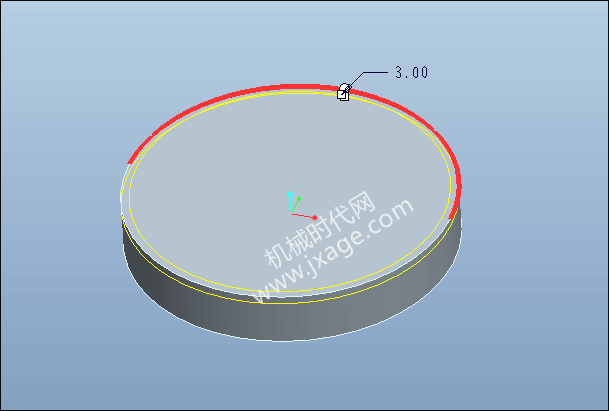

2.倒圆角。

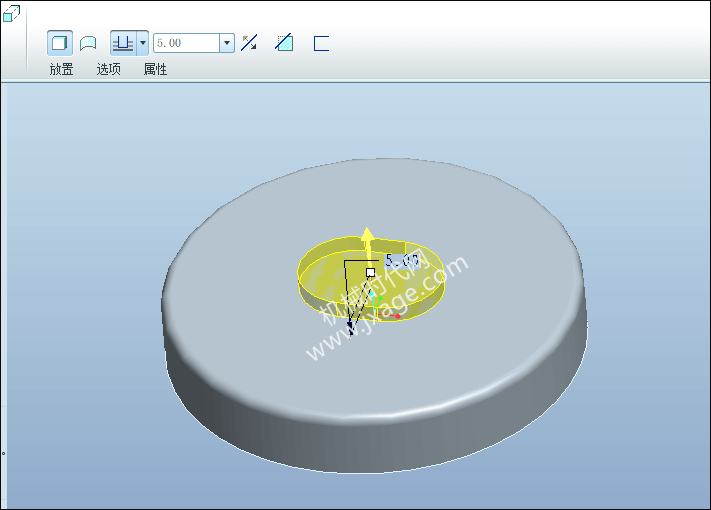

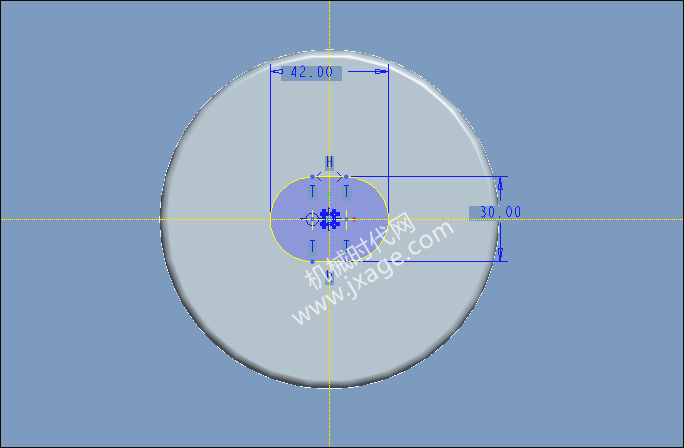

3.点击拉伸,在模型上表面绘制如下图所示的草图。

设置拉伸高度5mm。

4.倒圆角。

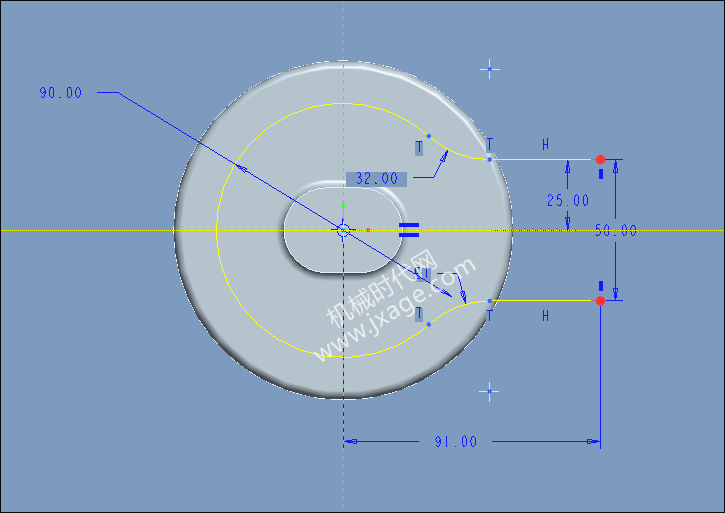

5.点击草绘,在FRONT平面上绘制如下图所示的草图。

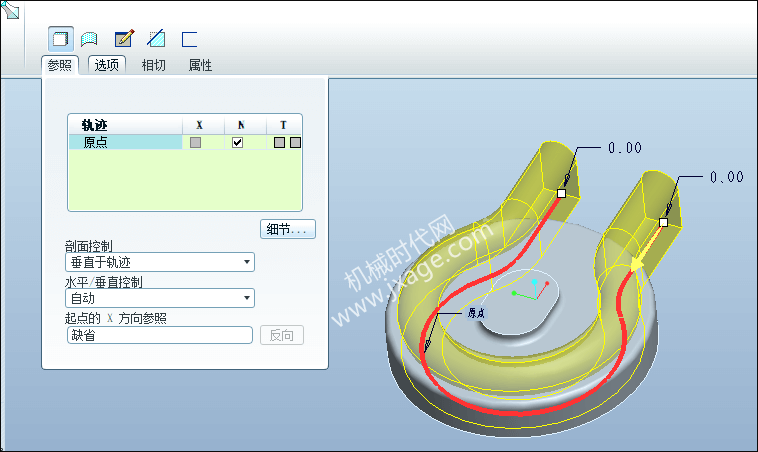

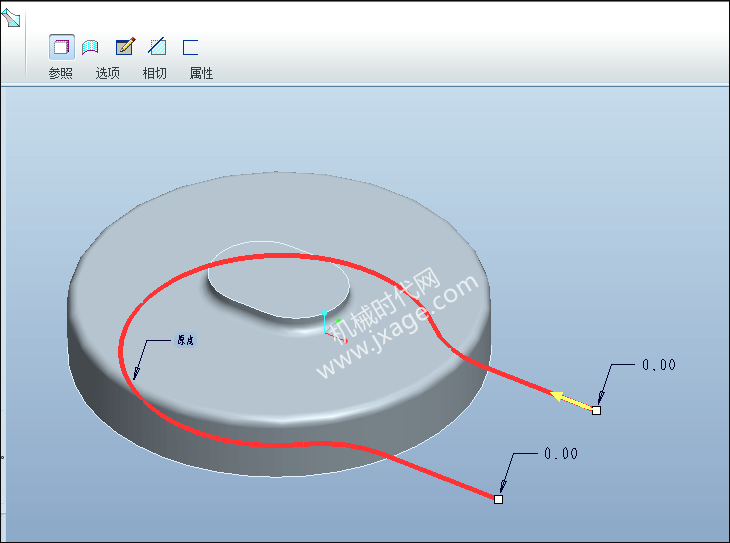

6.点击可变截面扫描,选择上一步的草绘作为扫描的路径,如下图所示,点击控制面板上的草绘按钮。

绘制如下图所示的草图作为可变截面扫描的截面。

完成。

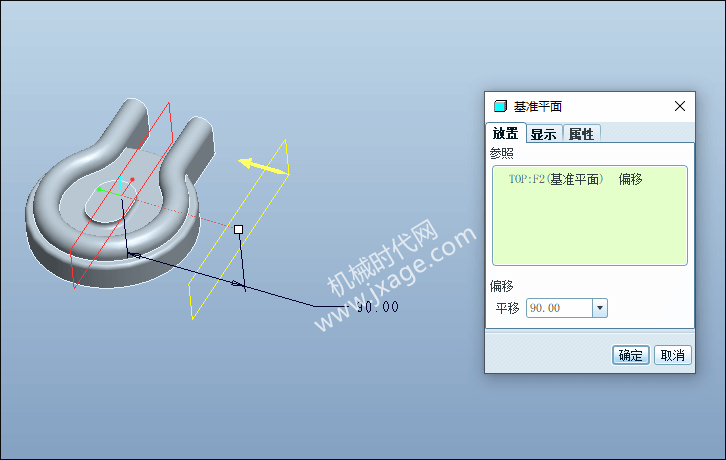

7.创建基准平面。

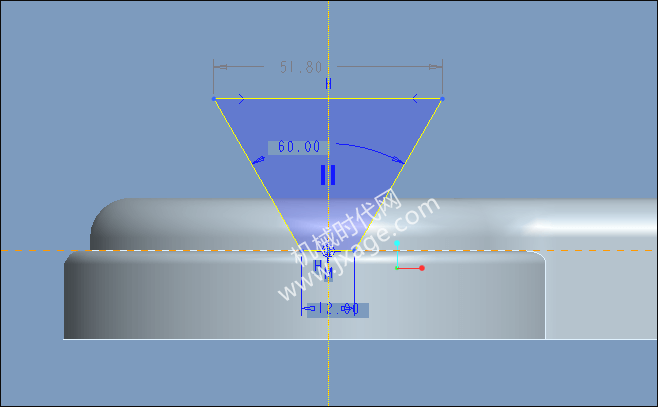

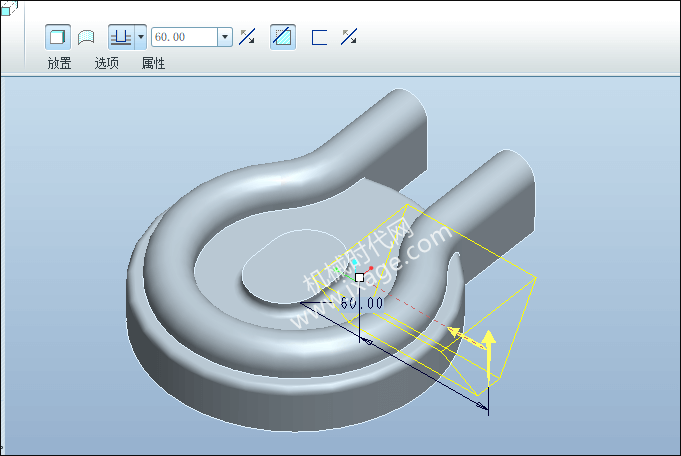

8.点击拉伸,在上一步创建的平面上绘制如下图所示的草图。

类型选择移除材料,设置拉伸高度60mm。

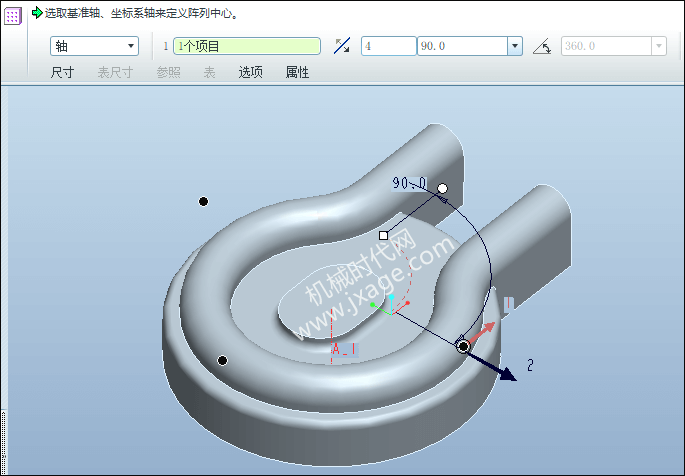

9.选择上一步的拉伸切除特征,点击阵列,类型选择“轴”,设置阵列的对象为4个,角度为90°。

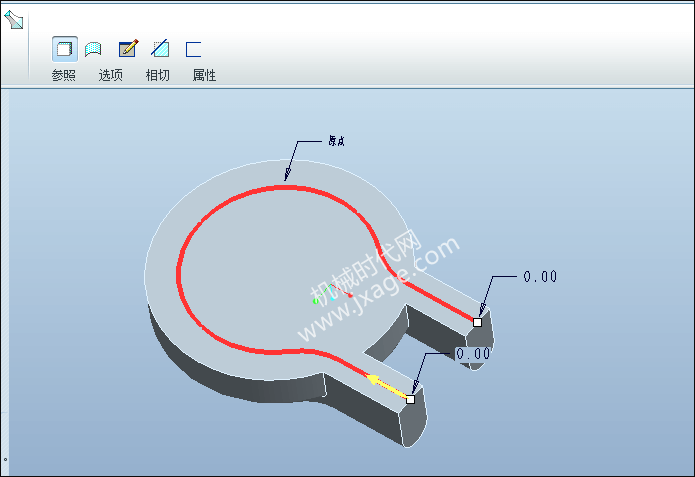

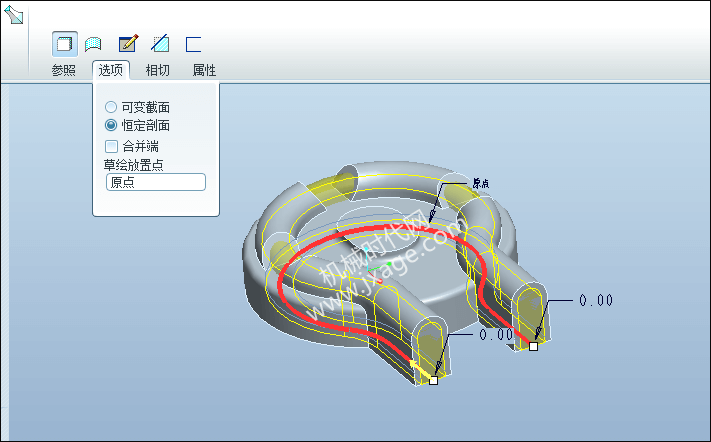

10.点击可变截面扫描,选择步骤5的草绘作为扫描的路径,如下图所示,点击控制面板上的草绘按钮。

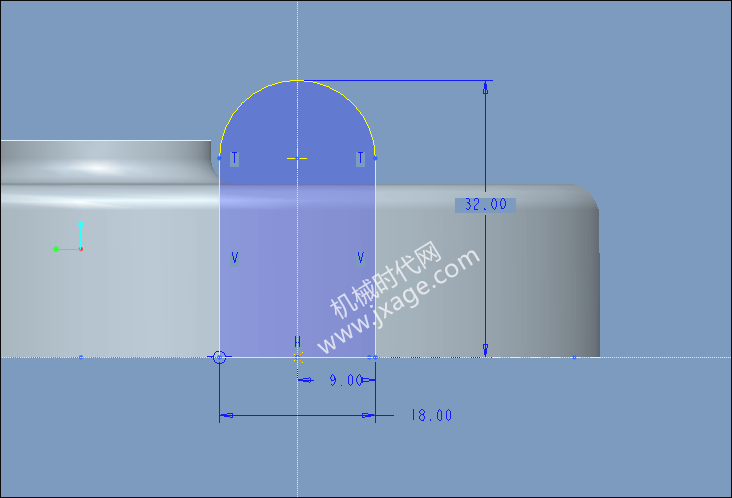

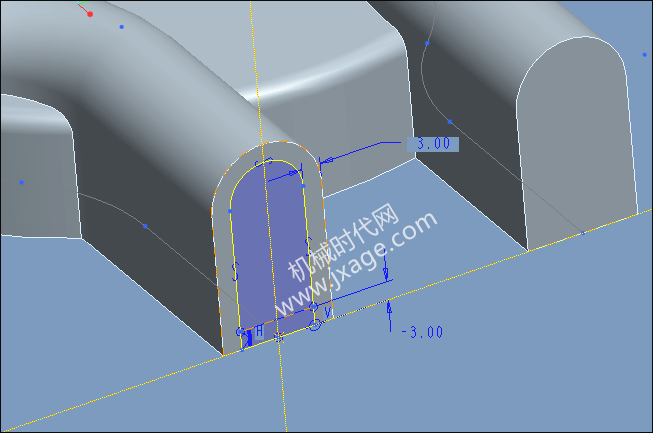

绘制如下图所示的草图作为扫描的截面。

点击选项,选择“恒定剖面”,点击勾号完成。

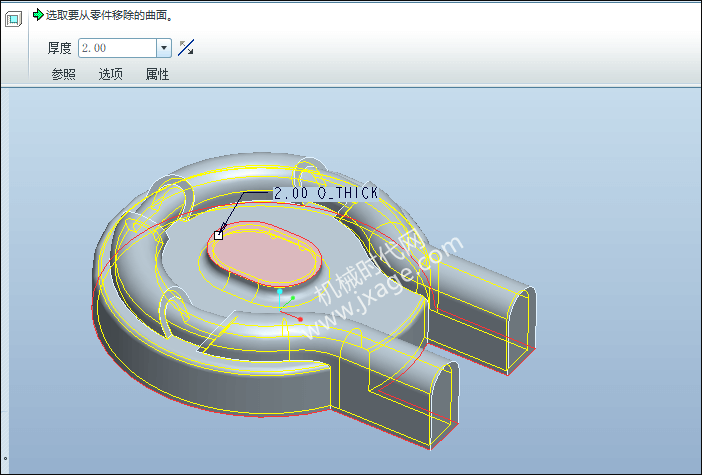

11.抽壳,选择模型的底部顶部端面作为移除面,壳厚度为2mm。

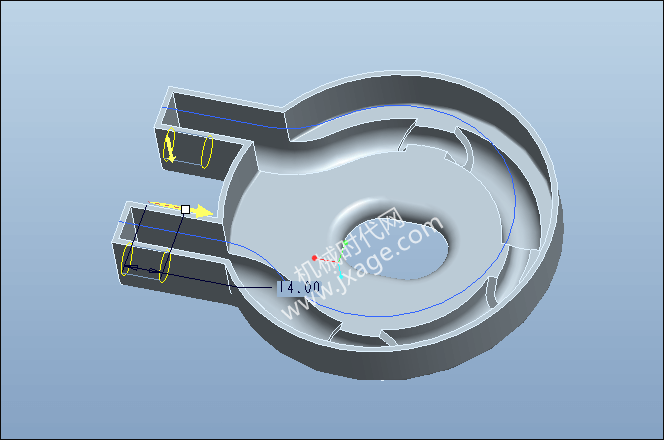

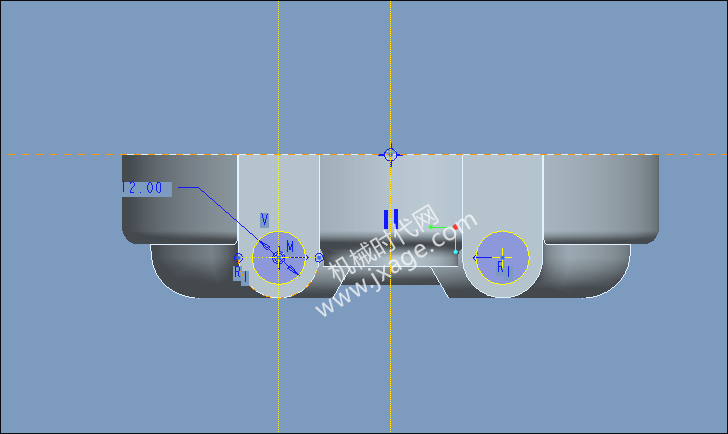

12.点击拉伸,在如下图所示的平面上绘制两个圆。

类型选择移除材料,设置拉伸高度14mm。

13.完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
