CaTICs网络3D大赛试题：3D01-01

今天给大家介绍一些经典的竞赛练习题，题目看起来很简单，但是其实里面还是有小技巧值得我们学学习的，一起来动手练习吧!

题目：

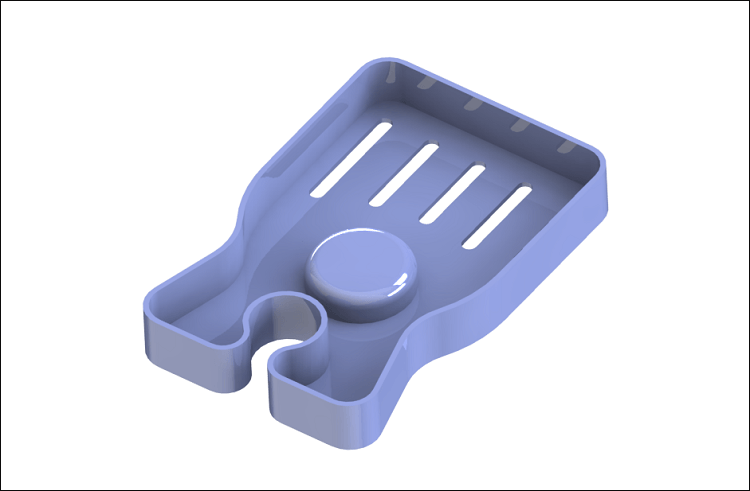

完成结果：

文章末尾下载模型

方法：

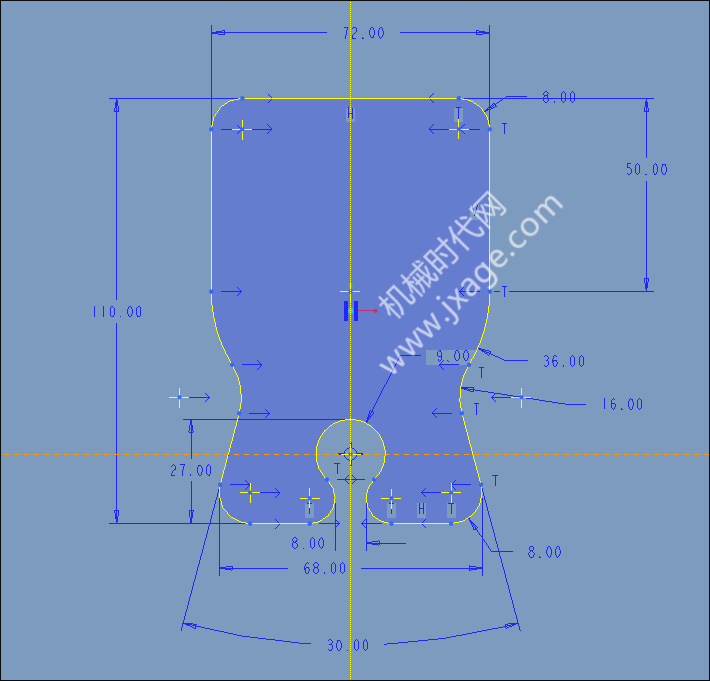

1.点击拉伸，在FRONT平面绘制如下图所示的草图。因为草图是左右对称，我们先要绘制一半的图元然后进行镜像。

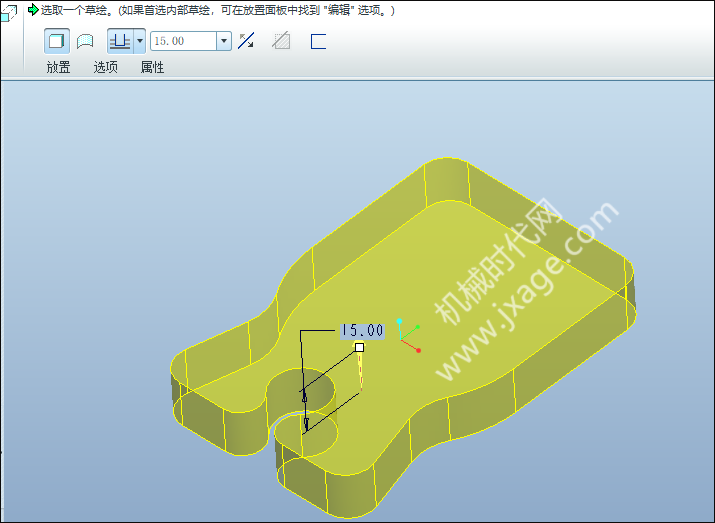

拉伸高度15。

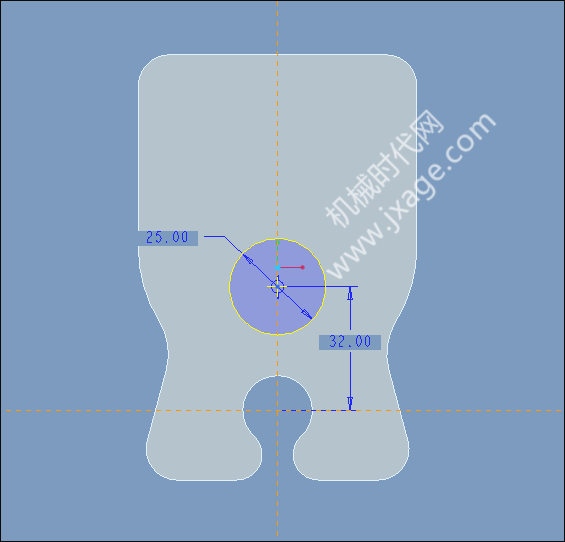

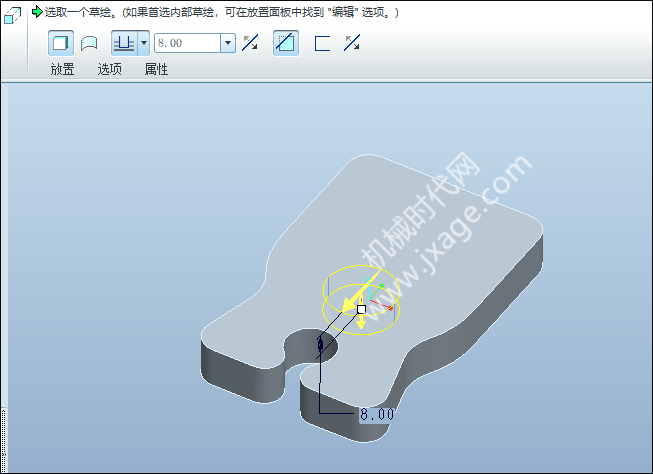

2.点击拉伸，在上一个拉伸实体的表面绘制一个直径为25 的圆，拉伸切除长度为8。

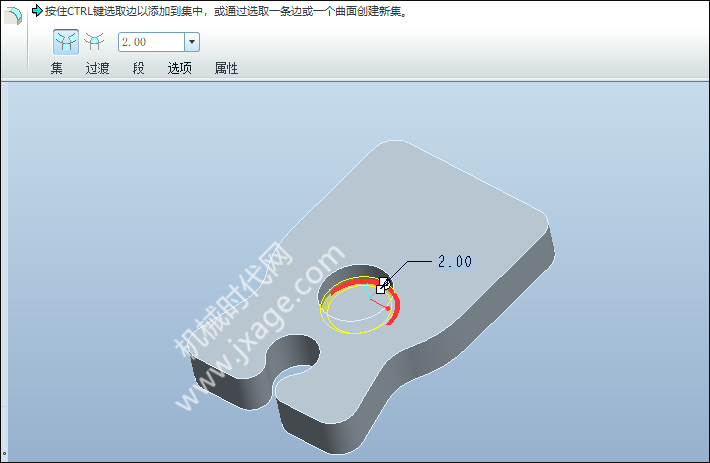

3.倒圆角。

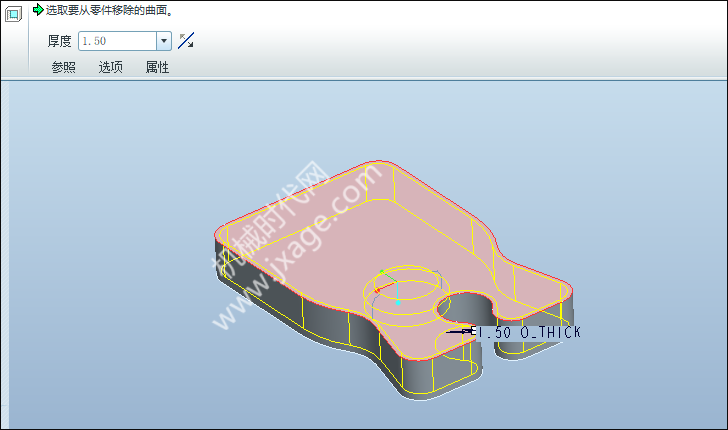

4.抽壳，厚度为1.5，结果如下图所示。

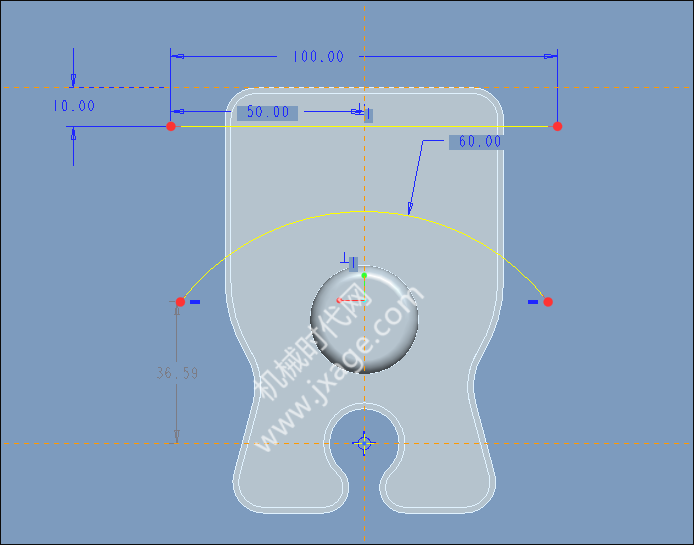

5.绘制如下图所示的草图。

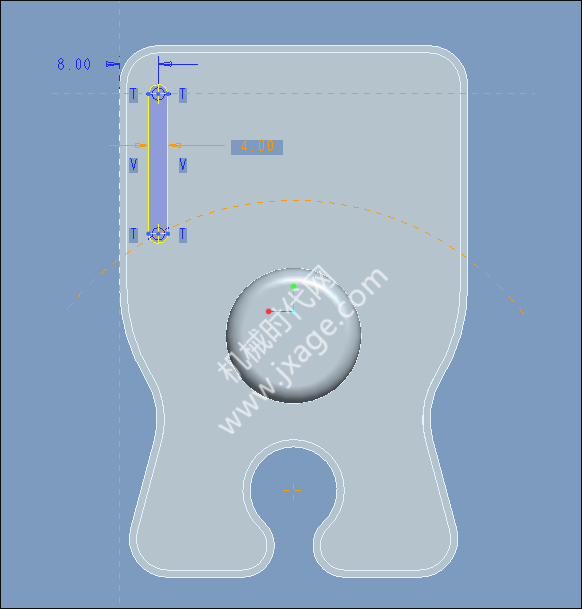

6.点击拉伸，绘制如下图所示的腰形孔，将孔的上部圆心与直线进行重合约束；孔的下部圆心与圆弧进行重合约束。

拉伸切除后如下图所示。

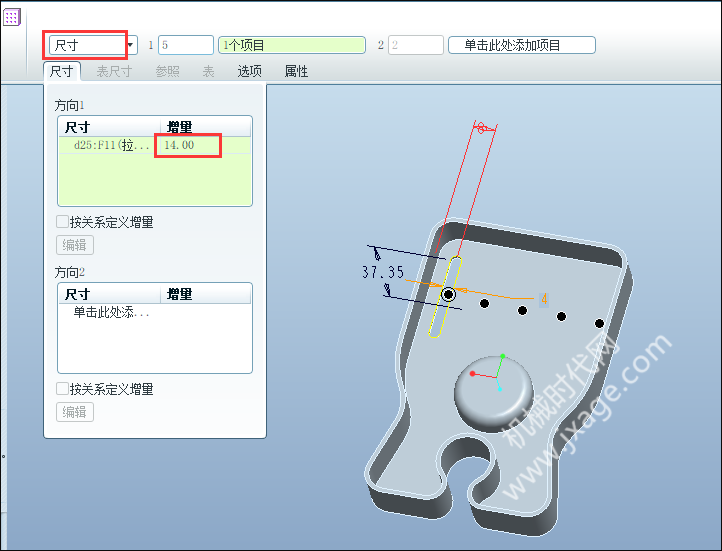

7.进行阵列，类型选择尺寸阵列，增量为14，数量为5，如下图所示。

8.完成。

模型下载：
