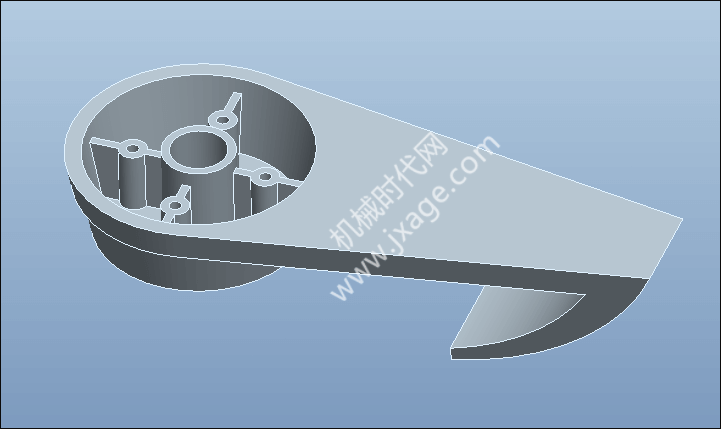

完成结果:

Proe竞赛练习题(6):测量结果的引用-图片1

文章末尾下载模型和练习题

方法:

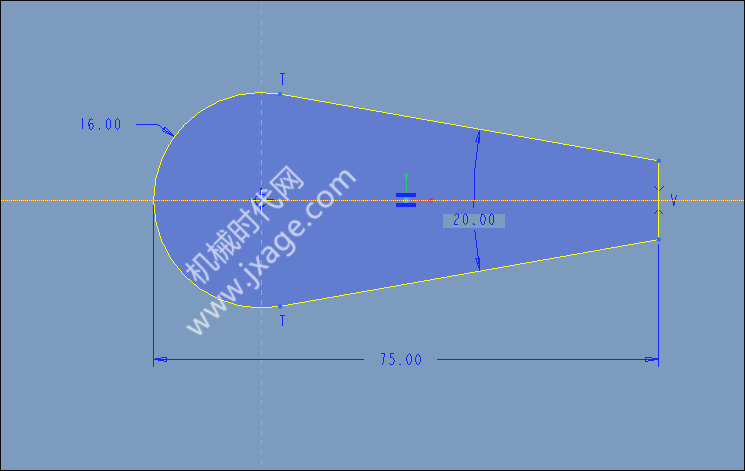

1.点击拉伸,在FRONT平面绘制如下图所示的草图。

Proe竞赛练习题(6):测量结果的引用-图片2

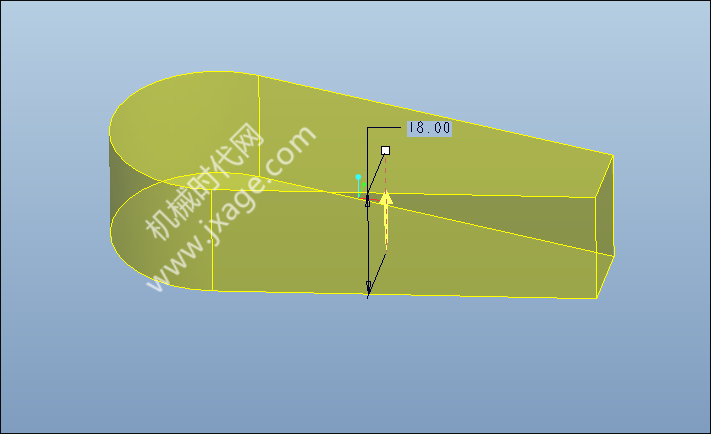

拉伸高度18mm。

Proe竞赛练习题(6):测量结果的引用-图片3

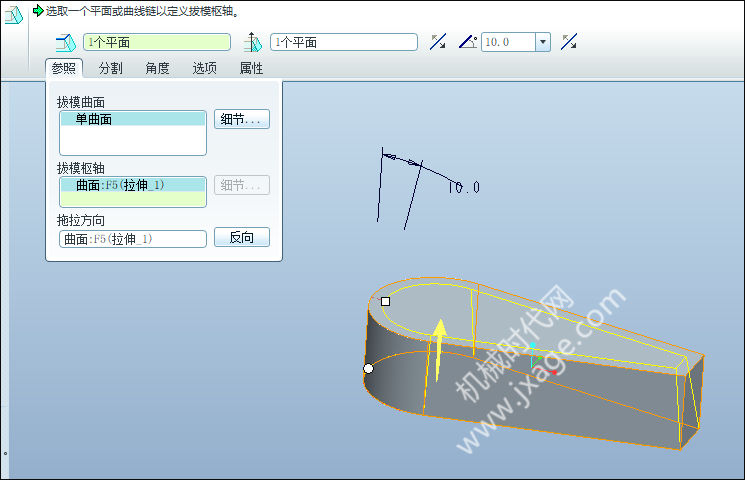

2.拔模,设置拔模角度为10°。

Proe竞赛练习题(6):测量结果的引用-图片4

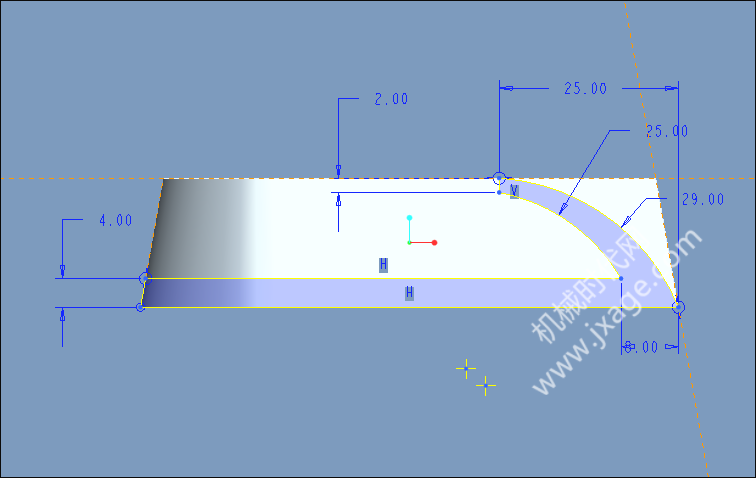

3.点击拉伸,在TOP平面绘制如下图所示的草图。

Proe竞赛练习题(6):测量结果的引用-图片5

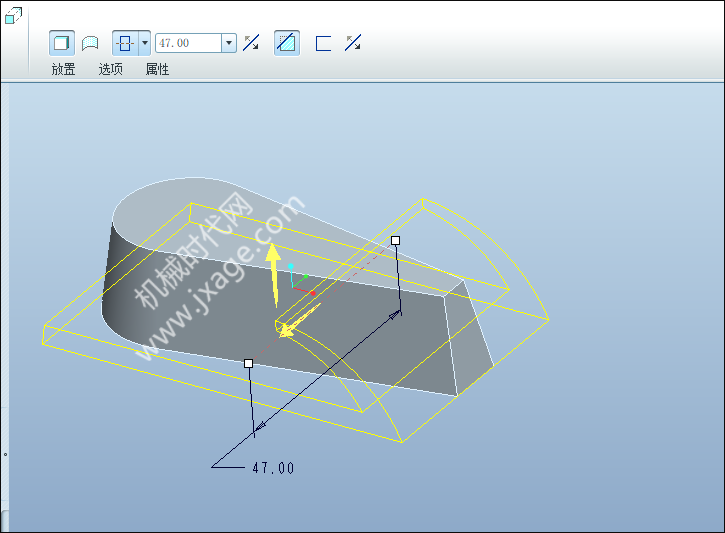

选择切除材料,对称拉伸。

Proe竞赛练习题(6):测量结果的引用-图片6

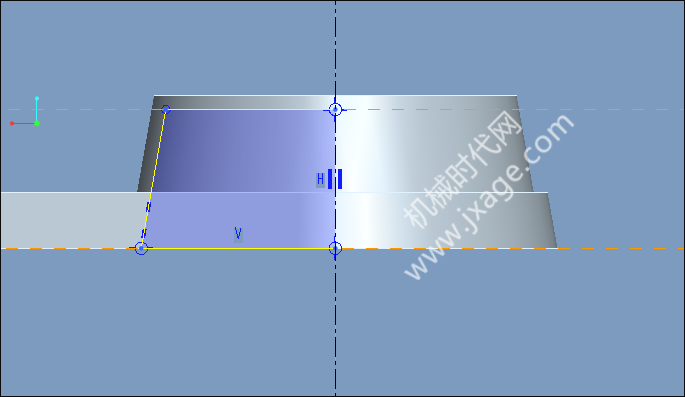

4.点击旋转,在TOP平面上绘制如下图所示的旋转截面。

Proe竞赛练习题(6):测量结果的引用-图片7

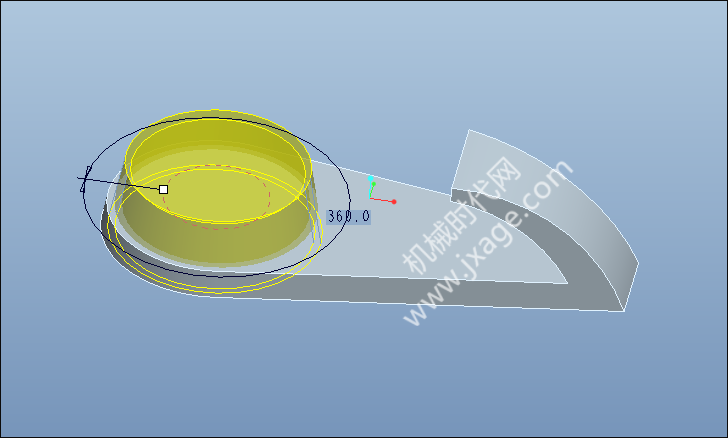

完成。

Proe竞赛练习题(6):测量结果的引用-图片8

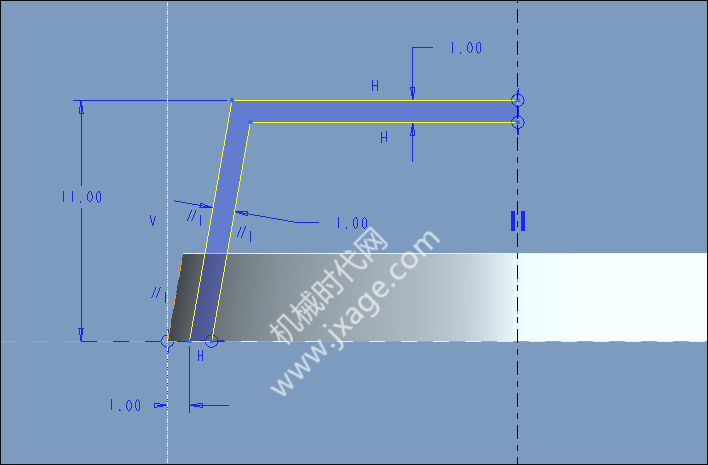

5.再次点击旋转,在TOP平面上绘制如下图所示的旋转截面。

Proe竞赛练习题(6):测量结果的引用-图片9

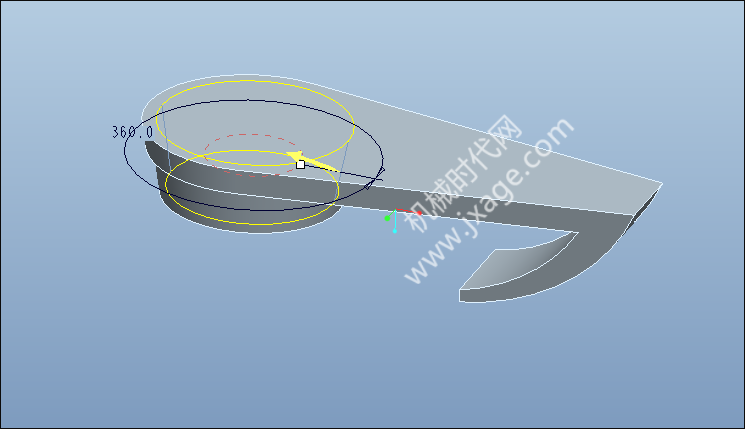

类型选择切除材料。

Proe竞赛练习题(6):测量结果的引用-图片10

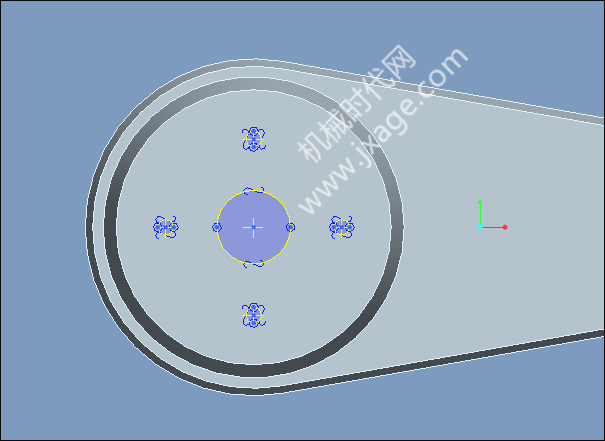

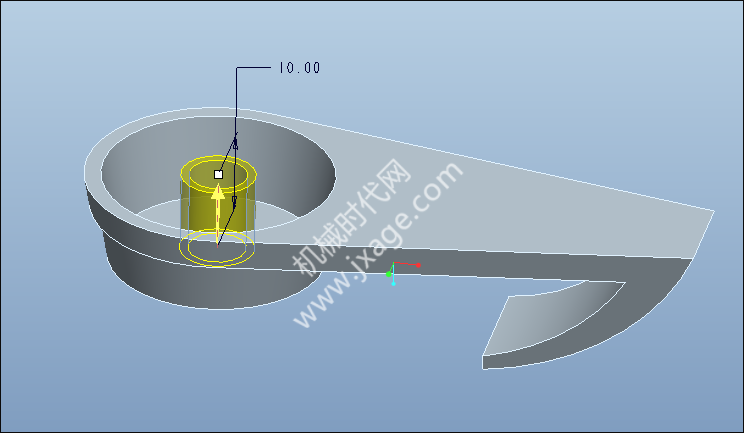

6.点击拉伸,在模型的内侧底面绘制如下图所示的草图。

Proe竞赛练习题(6):测量结果的引用-图片11

拉伸高度10mm。

Proe竞赛练习题(6):测量结果的引用-图片12

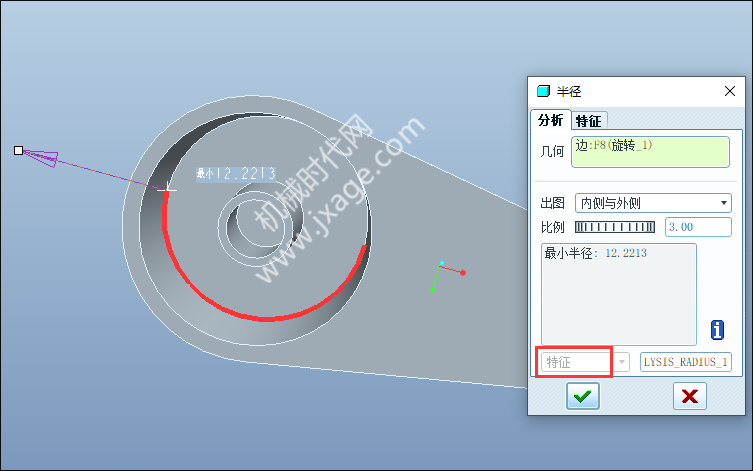

7.点击【分析】-【几何】-【半径】,测量模型内侧的半径,如下图所示。在底部的下拉选择窗口中选择“特征”。

Proe竞赛练习题(6):测量结果的引用-图片13

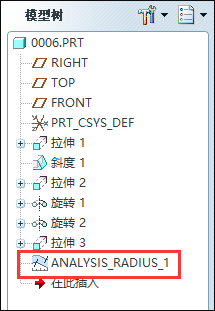

此时会在模型树上显示测量的特征。

Proe竞赛练习题(6):测量结果的引用-图片14

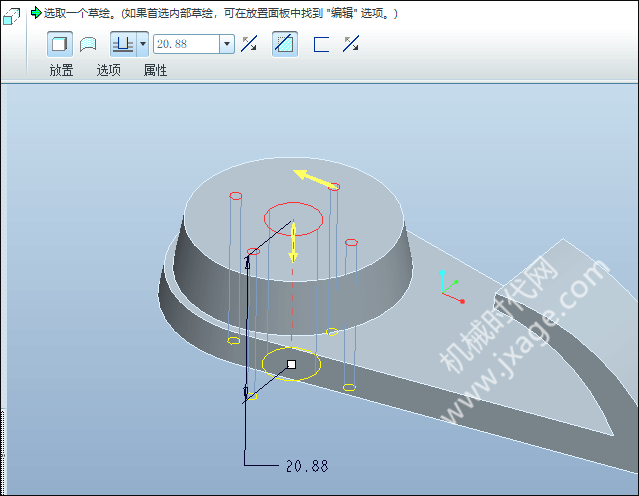

8.点击拉伸,在模型上表面绘制如下图所示的草图。

Proe竞赛练习题(6):测量结果的引用-图片15

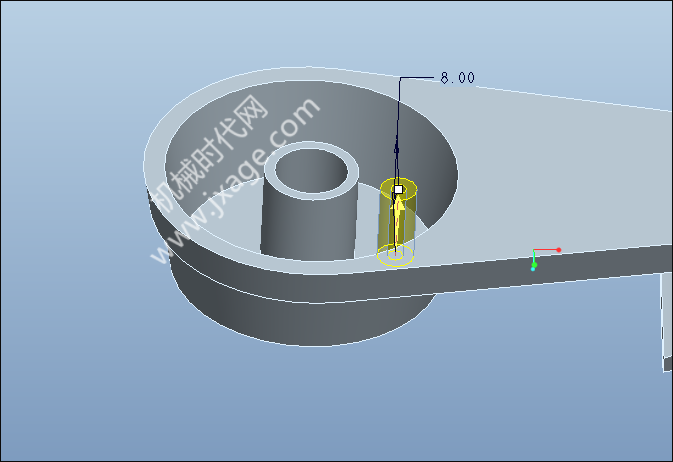

拉伸高度8mm。

Proe竞赛练习题(6):测量结果的引用-图片16

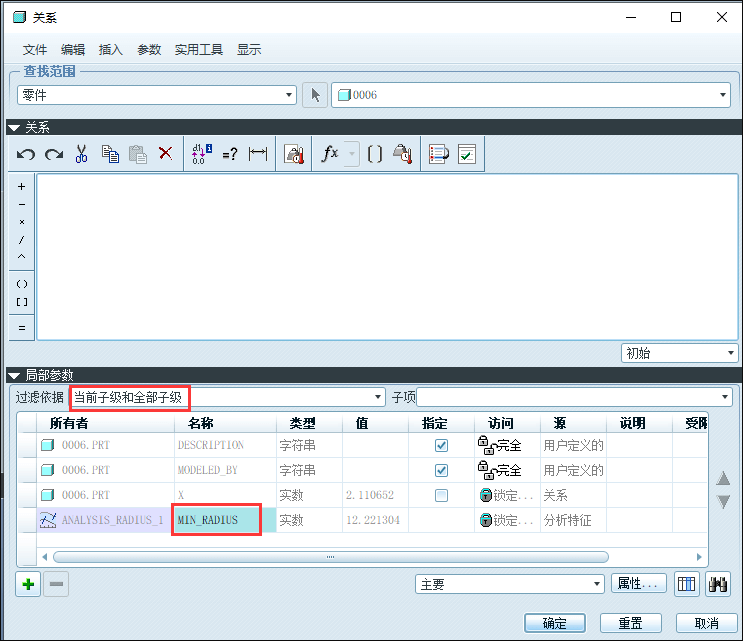

9.点击【工具】-【关系】,在过滤依据中选择“当前子级和全部子级”,如下图所示。

Proe竞赛练习题(6):测量结果的引用-图片17

选择第7步创建的分析特征时自动生成的参数:MIN_RADIUS,鼠标右键选择“插入到关系”,如下图所示。

此处为隐藏的内容
注册登录后,方可查看

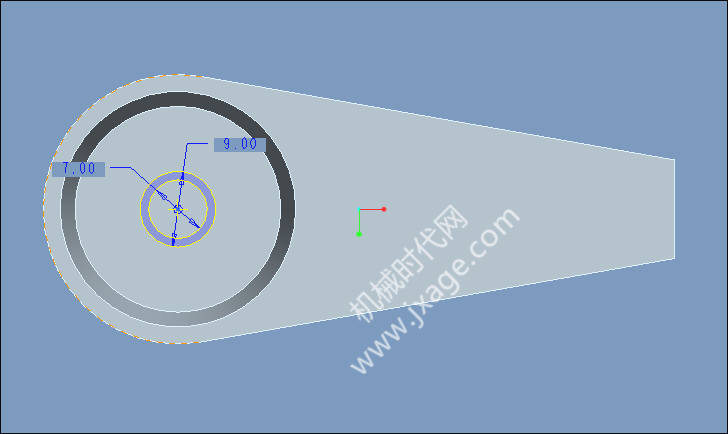

11.点击拉伸,在模型表面绘制如下图所示的草图。

Proe竞赛练习题(6):测量结果的引用-图片18

拉伸类型选择切除材料。

Proe竞赛练习题(6):测量结果的引用-图片19

12.点击轨迹筋工具,选择第8步的拉伸特征端面作为草绘平面,绘制如下图红色的线段。

Proe竞赛练习题(6):测量结果的引用-图片20

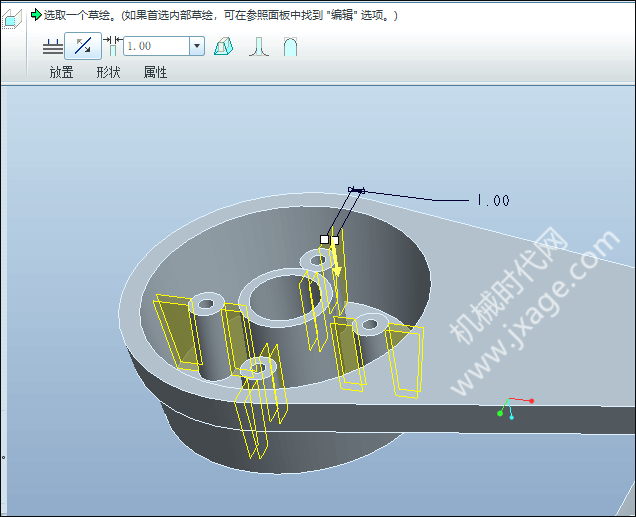

设置筋的厚度为1mm。

Proe竞赛练习题(6):测量结果的引用-图片21

13.完成。

Proe竞赛练习题(6):测量结果的引用-图片22

模型下载:

此处为隐藏的内容
注册登录后,方可查看
