SolidWorks竞赛练习题(10)

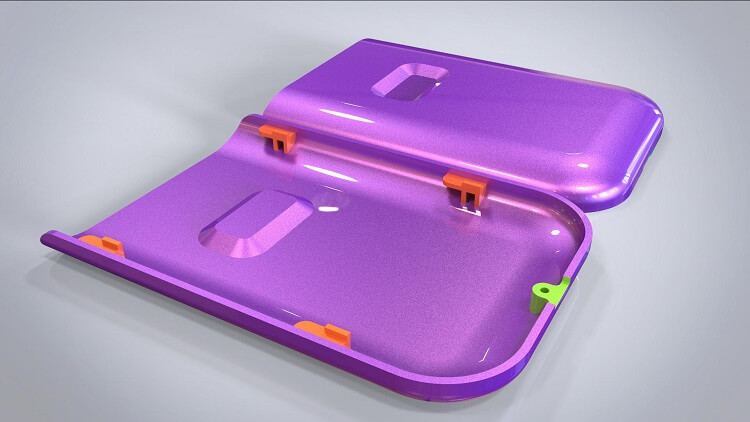

完成结果:

方法:

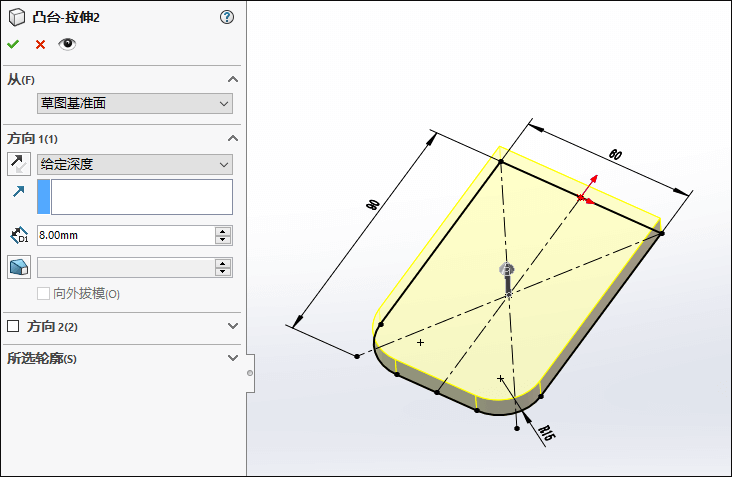

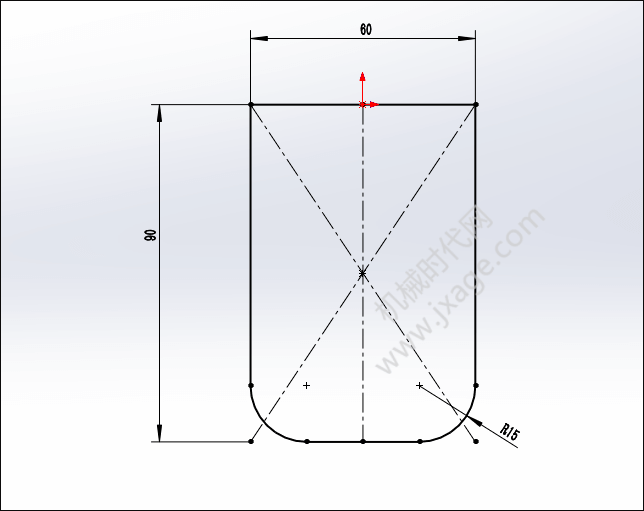

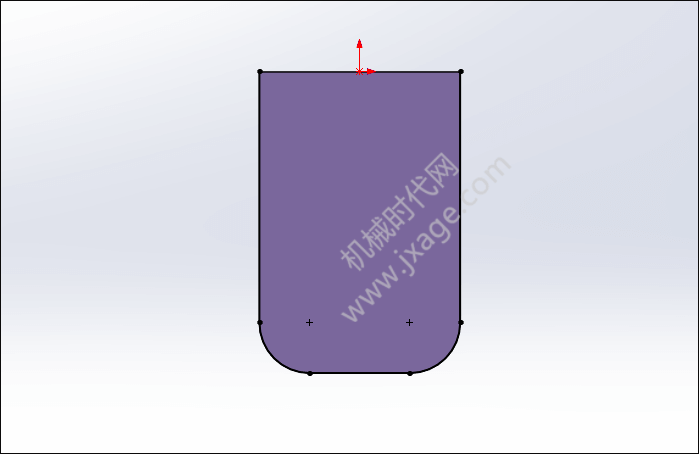

1.点击“拉伸凸台/基体”,在前视基准面绘制如下图所示的草图。

设置拉伸的深度为8mm。

2.绘制如下图所示的草图作为接下来扫描的路径。

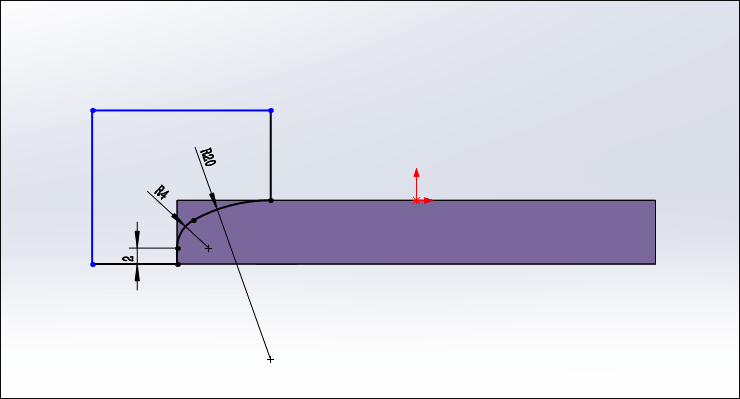

3.再次绘制如下图所示的草图作为下一步扫描的轮廓。

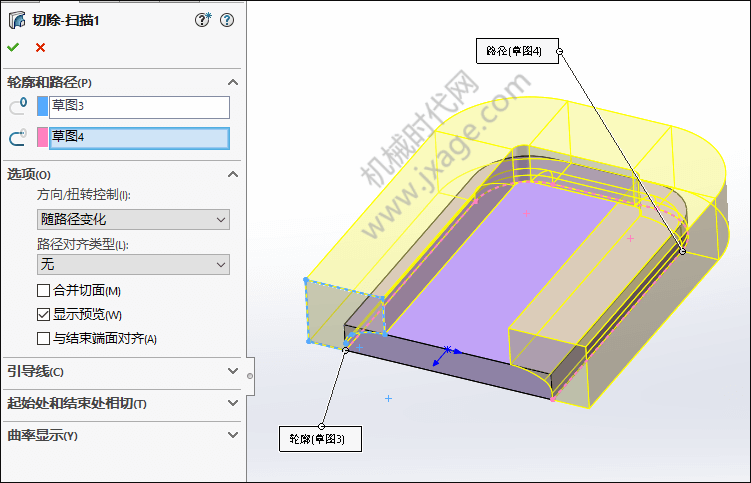

4.点击扫描切除,依次选择上一步两个草图作为扫描的轮廓和路径。

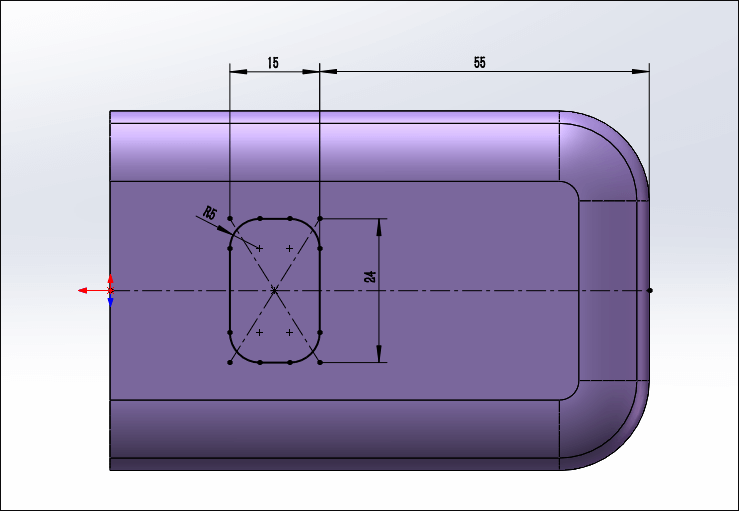

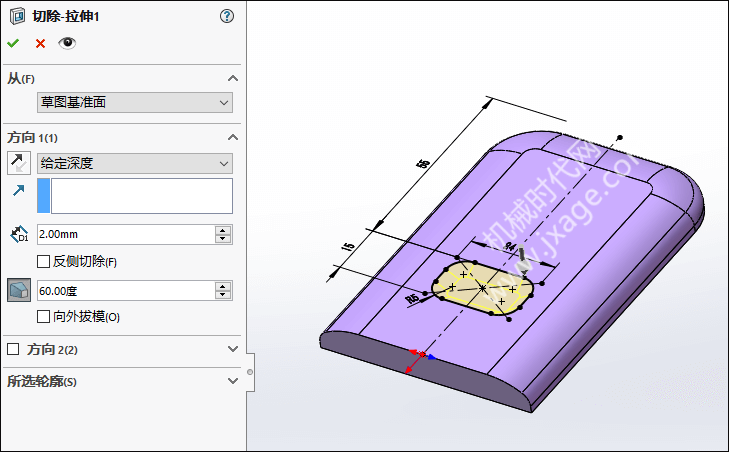

5.点击“拉伸切除”,在模型上绘制如下图所示草绘。

设置拉伸的深度为2mm,拔模角度为60°。

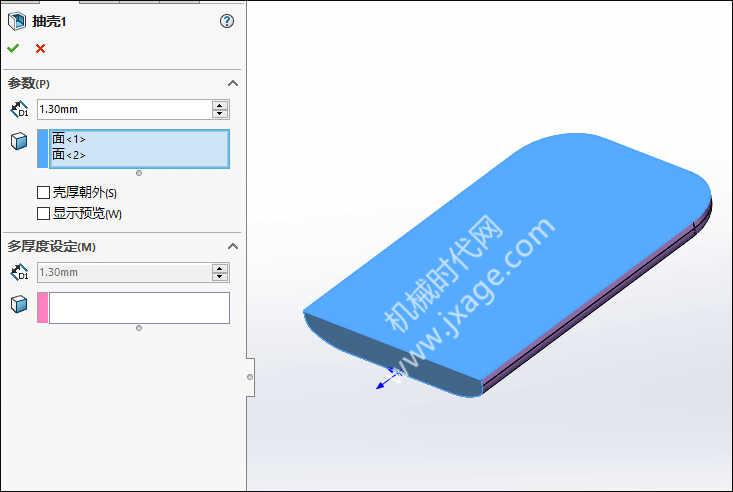

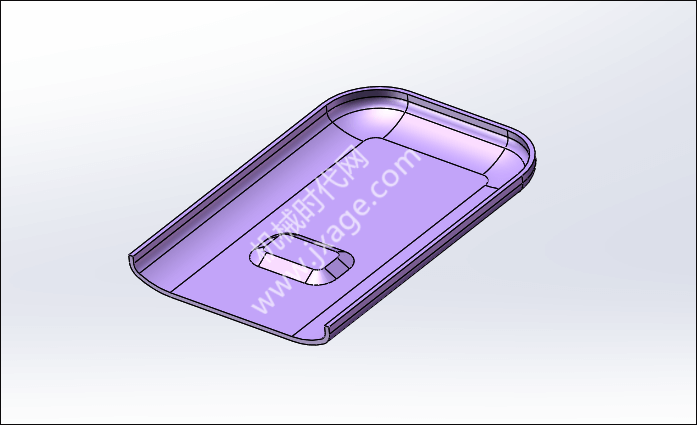

6.点击抽壳,选择模型的2个面作为移除的面,厚度为1.3mm,如下图所示。

完成。

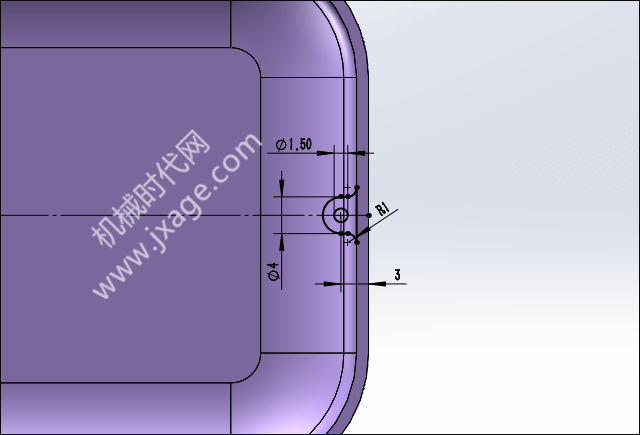

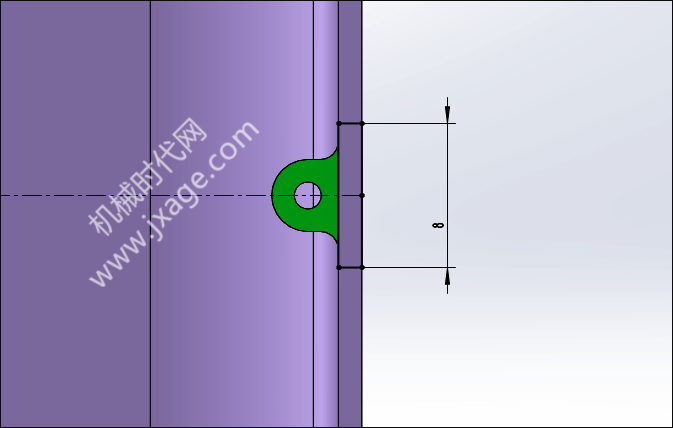

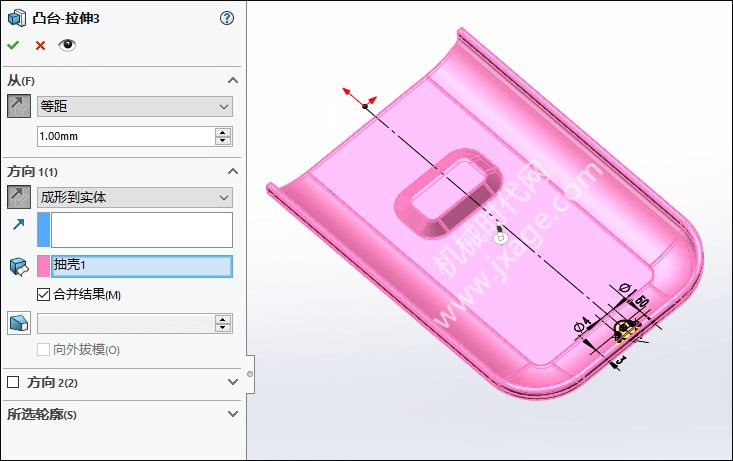

7.点击“拉伸凸台/基体”,在模型的端面上绘制如下图所示的草图。

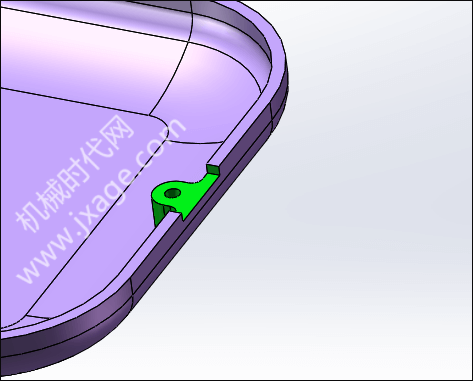

开始条件设置为“等距”,等距距离为1mm。终止条件设置为“成形到实体”,选择模型的内侧表面最为参照。

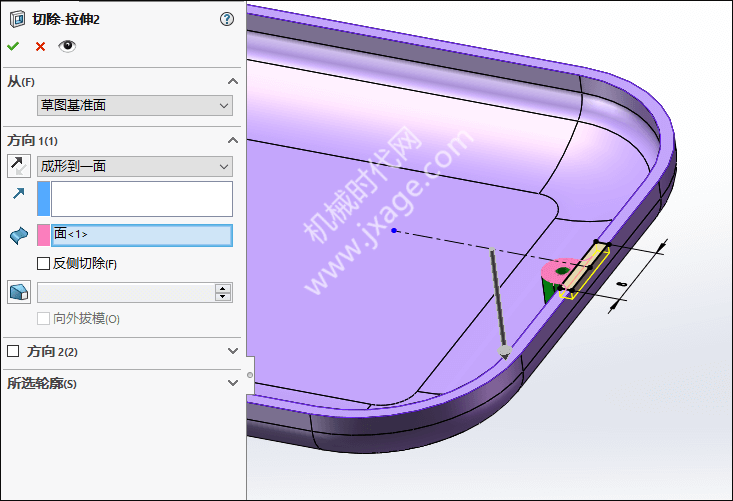

8.点击“拉伸切除”,在模型上绘制如下图所示草绘。

按照下图进行设置。

完成。

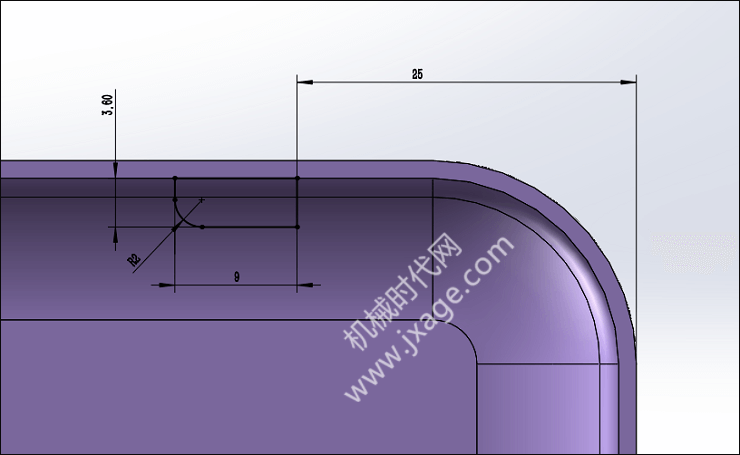

9.点击“拉伸凸台/基体”,制如下图所示的草图。

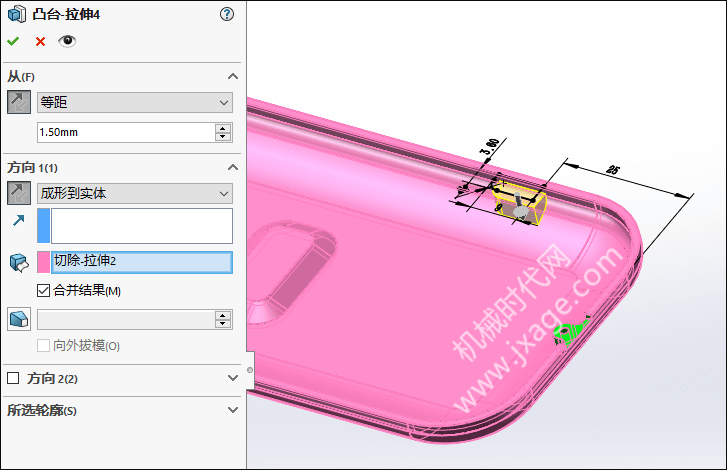

开始条件设置为“等距”,等距距离为1.5mm。终止条件设置为“成形到实体”,选择模型的内侧表面最为参照。

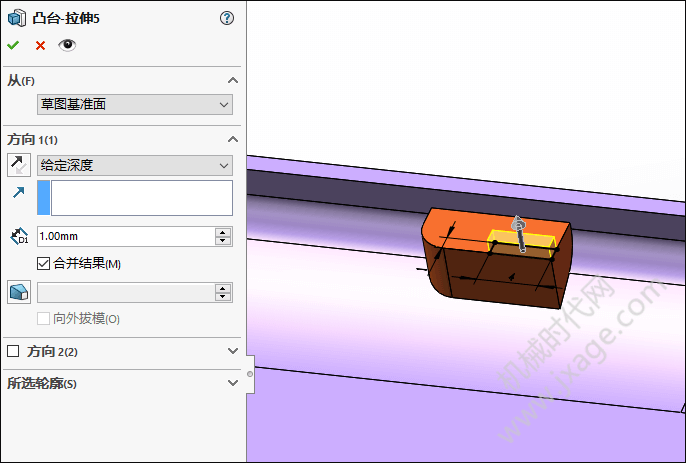

10.点击“拉伸凸台/基体”,制如下图所示的草图。

按照下图进行设置。

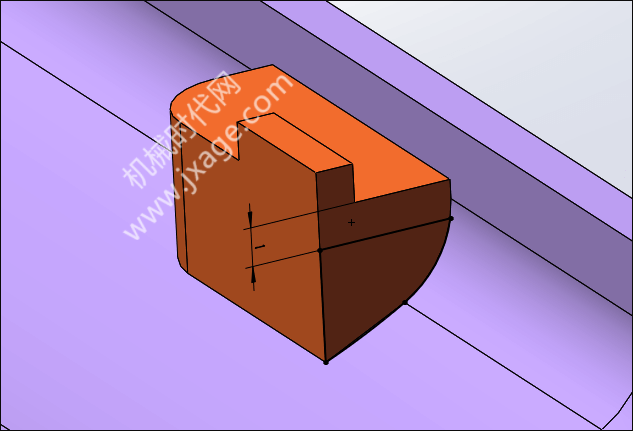

11.点击“拉伸切除”,在模型上绘制如下图所示草绘。

开始条件设置为“等距”,等距距离为1mm。终止条件设置为“给定深度”,深度为2mm。

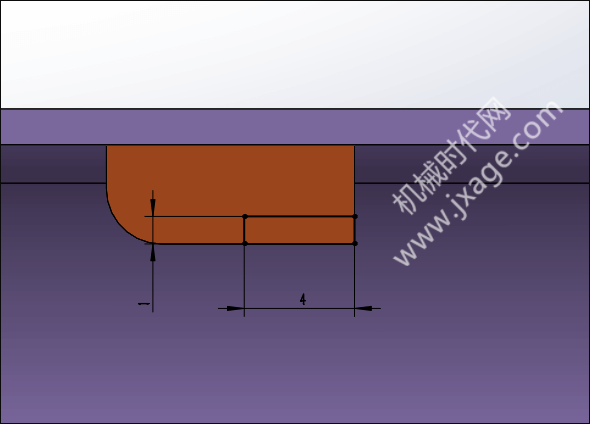

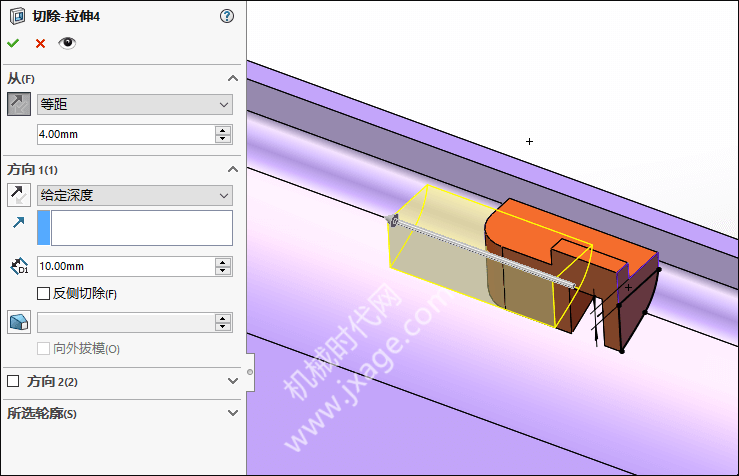

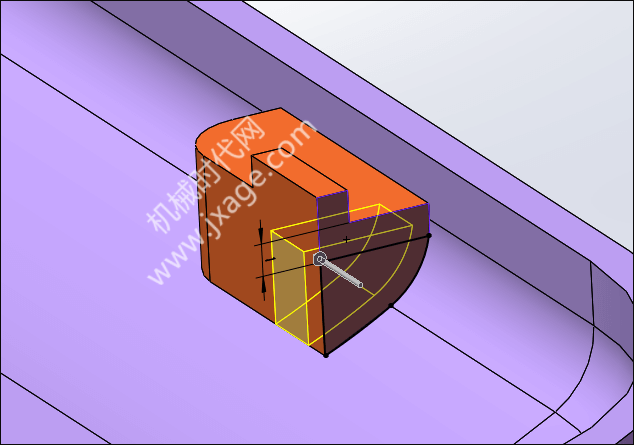

12.再次点击“拉伸切除”,在模型上绘制如下图所示草绘。开始条件设置为“等距”,等距距离为4mm。终止条件设置为“给定深度”,深度为10mm。

13.镜像特征。

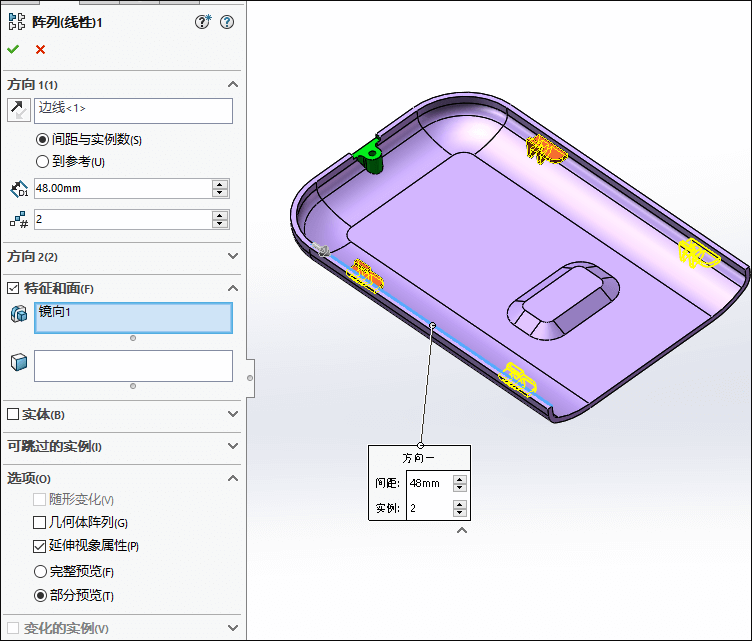

14.点击线性阵列,将镜像特征进行阵列。

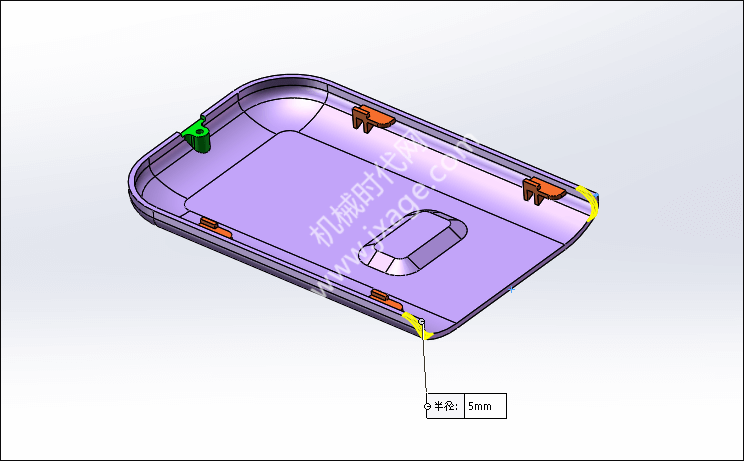

15.倒圆角。

16.完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
