SolidWorks竞赛练习题(30)

文章末尾下载模型和练习题

方法:

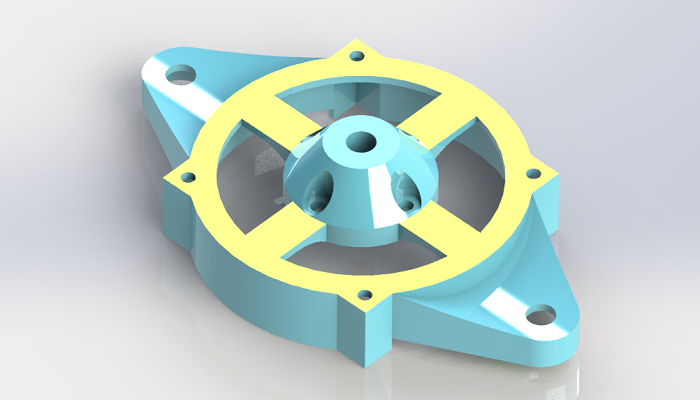

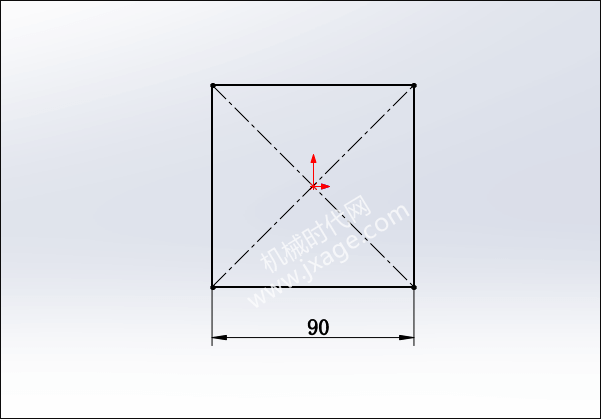

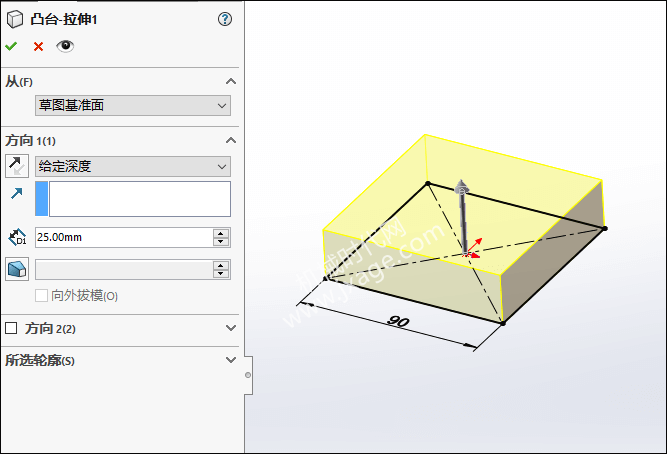

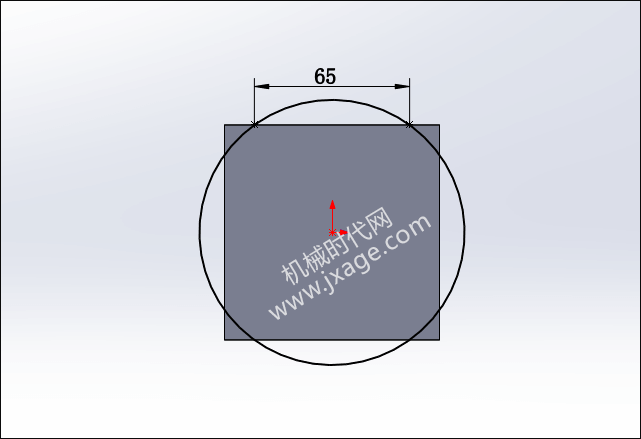

1.点击“拉伸凸台/基体”,在上视基准面上绘制如下图所示的草图。

设置拉伸深度为25。

2.点击“拉伸凸台/基体”,在上视基准面上绘制如下图所示的草图。

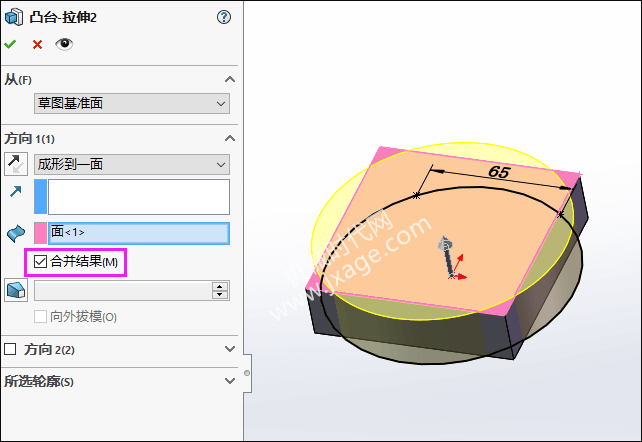

设置拉伸深度为成形到一面,选择上一步的拉深特征的顶面为参照,勾选“合并结果”。

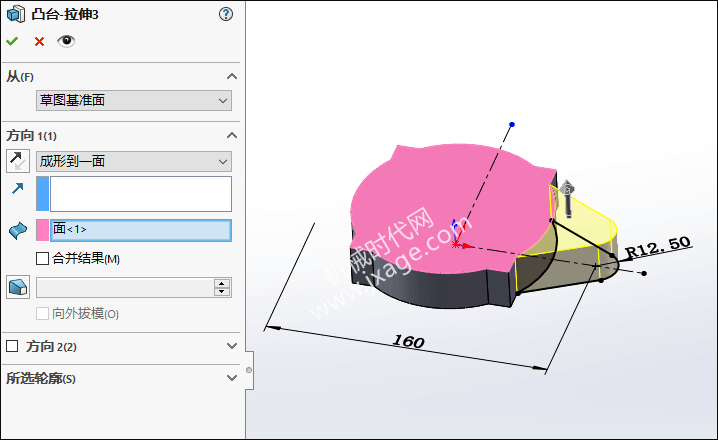

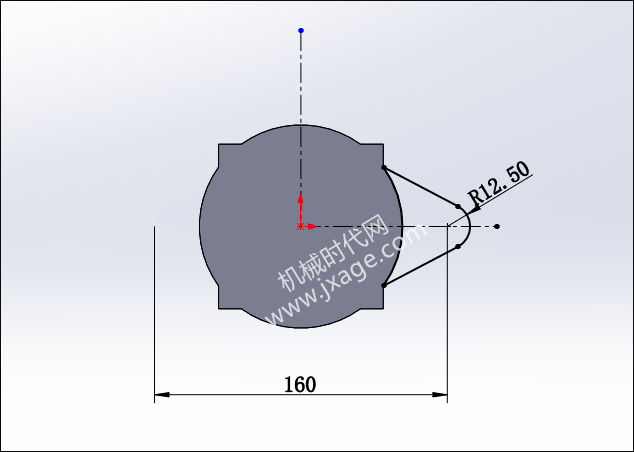

3.点击“拉伸凸台/基体”,在上视基准面上绘制如下图所示的草图。

设置拉伸深度为成形到一面,选择上一步的拉深特征的顶面为参照,取消勾选“合并结果”。

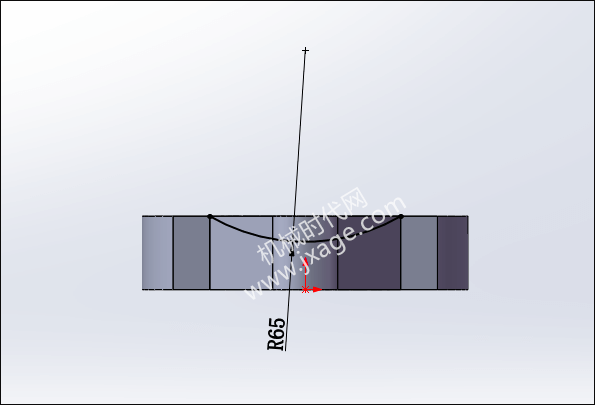

4.在右视基准面绘制如下图所示的草图。

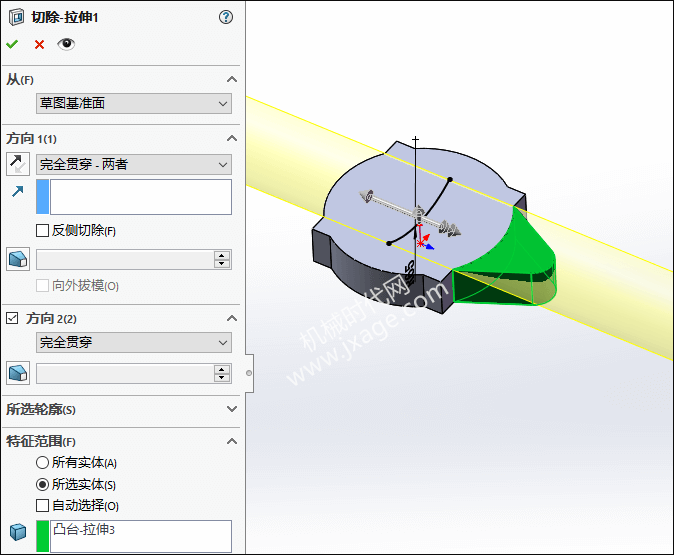

5.点击“拉伸切除”,选择上一步创建的草绘,选择“完全贯穿-两者”。

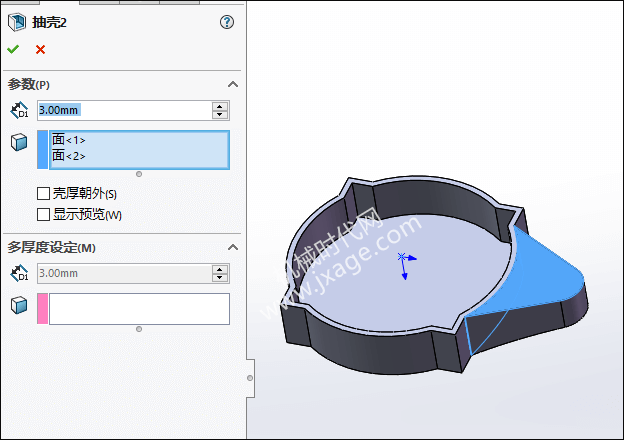

6.抽壳,厚度3mm。

7.再次抽壳,厚度为3mm。

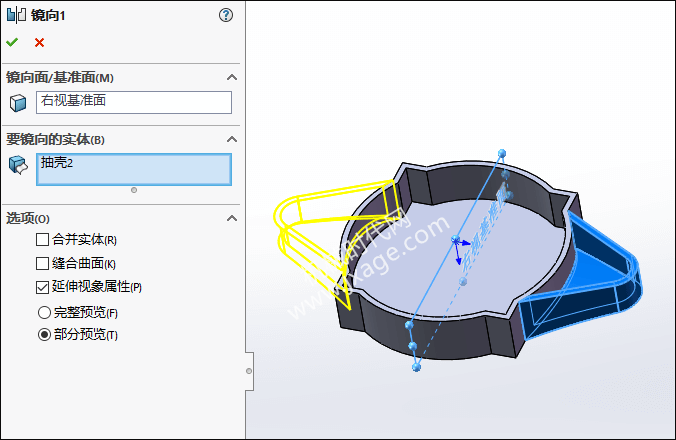

8.镜像。

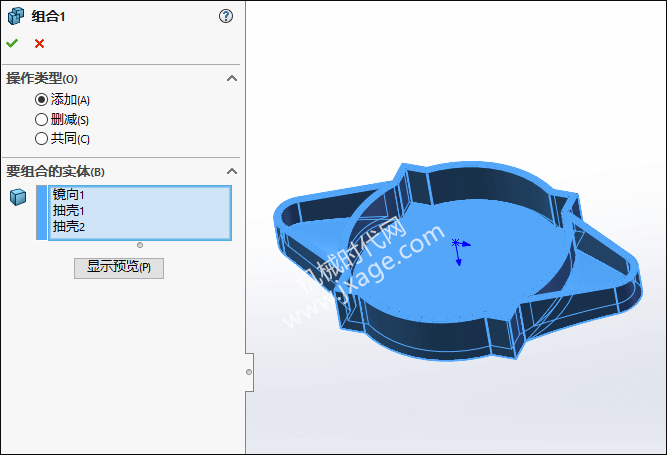

9.点击【插入】-【特征】-【组合】,类型选择添加,将三个实体进行合并。

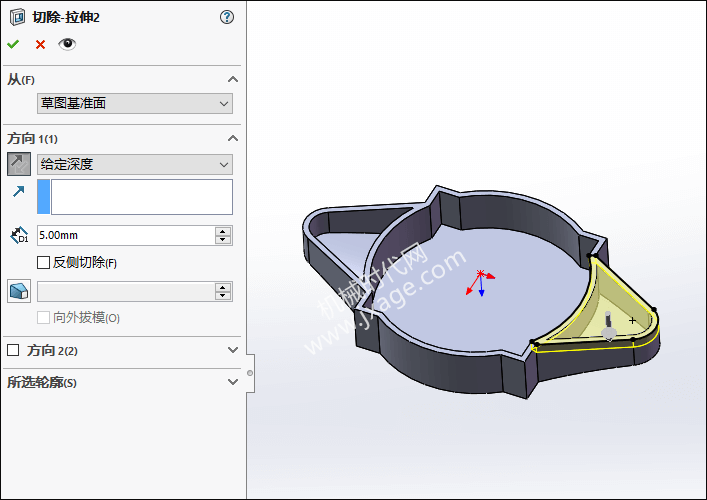

10.点击拉伸切除,在上视基准面上绘制如下图所示草绘。

设置拉伸深度为5。

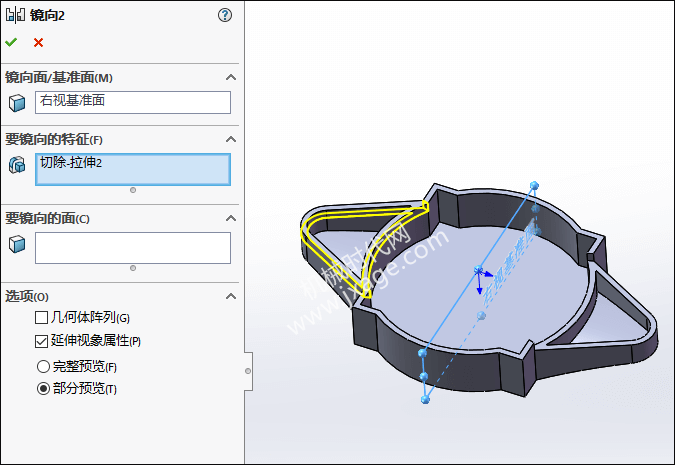

11.将上一步的拉伸切除特征进行镜像。

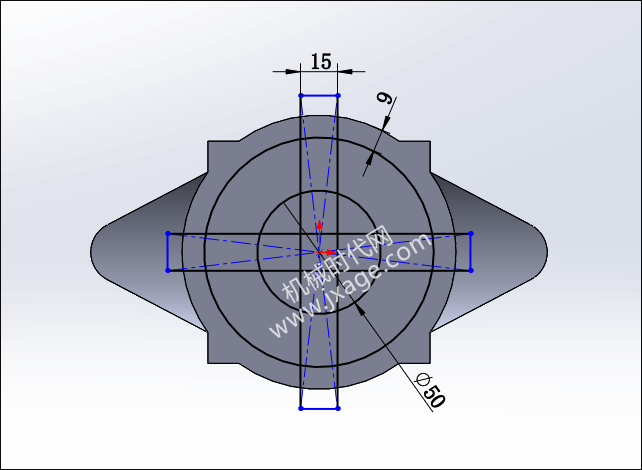

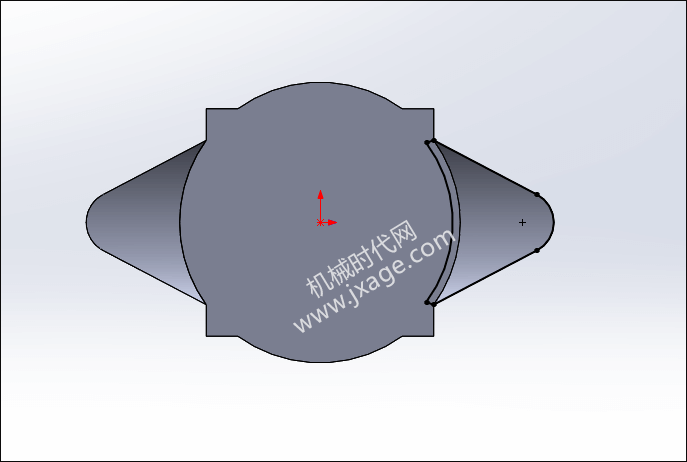

12.在模型底部创建如下图所示的草图。

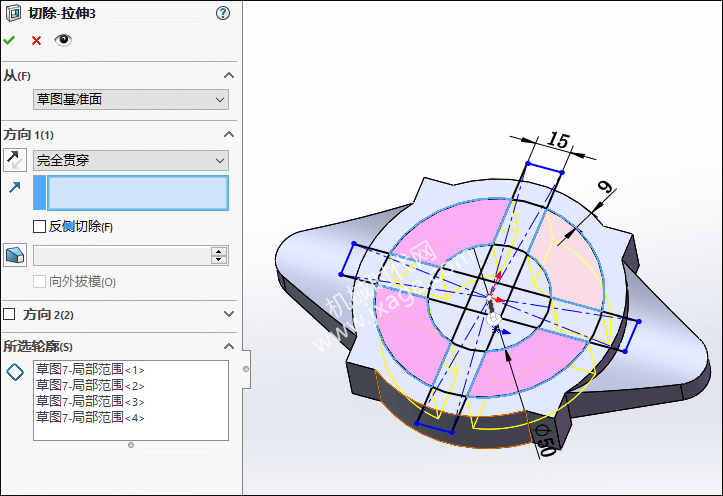

13.点击拉伸切除,在所选轮廓中依次选择下图草图的四个局部范围进行切除。

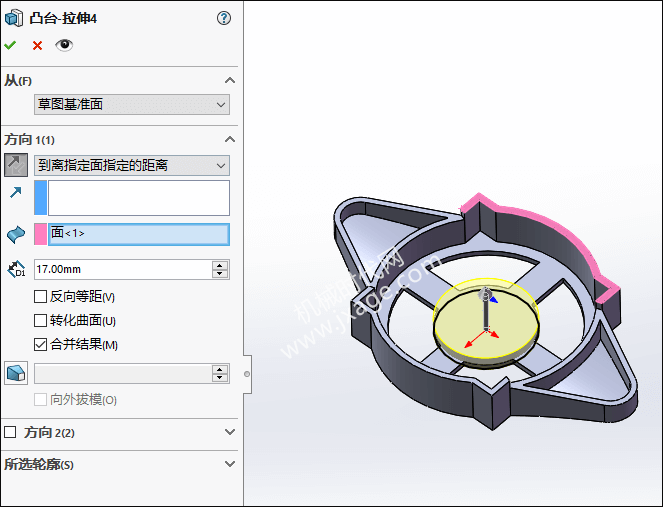

14.点击“拉伸凸台/基体”,在模型底部面上绘制如下图所示的草图,设置离红色的面的距离为17mm。

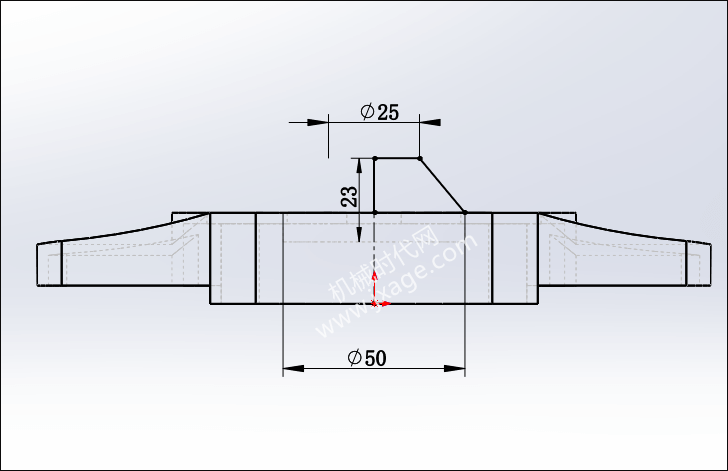

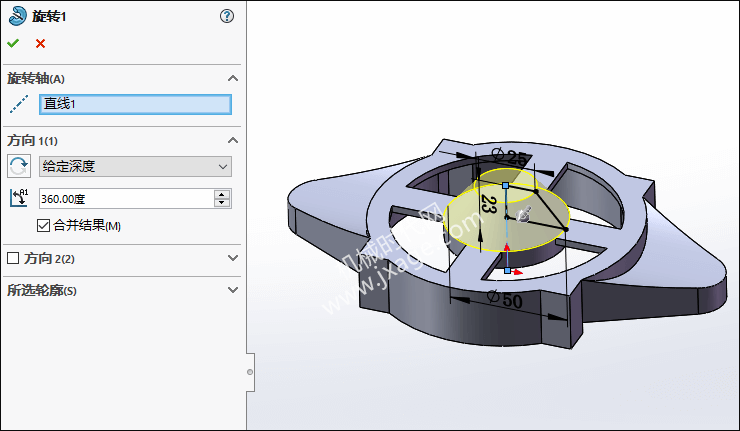

15.点击“旋转凸台/基体”,在前视基准面绘制如下图所示的草图。

点击勾号完成。

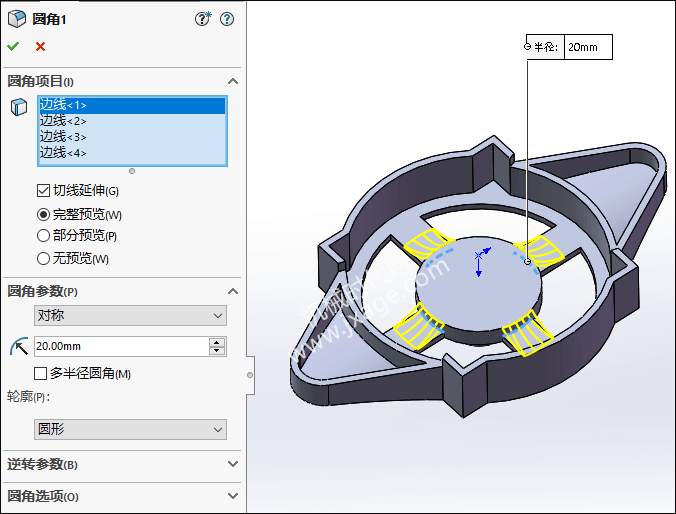

16.倒圆角。

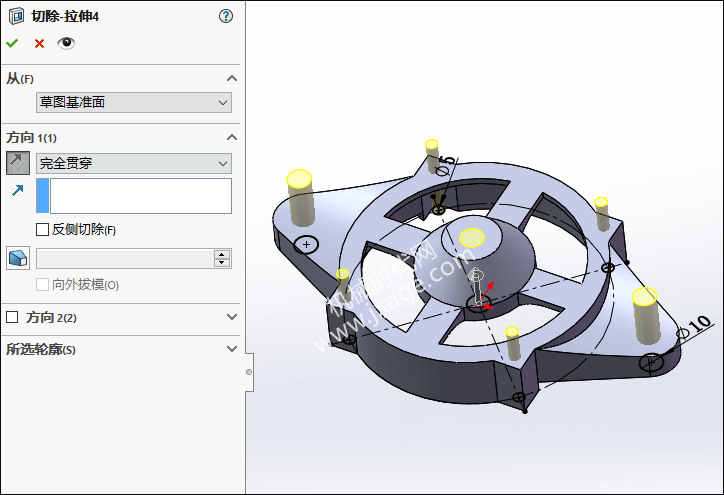

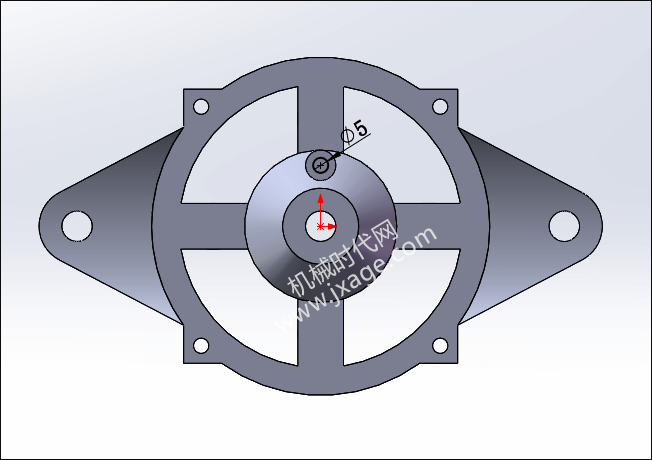

17.点击拉伸切除,在上视基准面上绘制如下图所示的草图。

选择完全贯穿。

18.点击拉伸切除,在如下图所示的面上绘制草图。

选择完全贯穿。

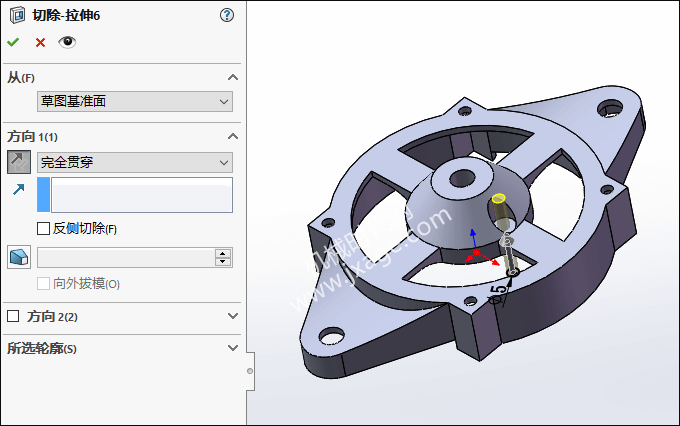

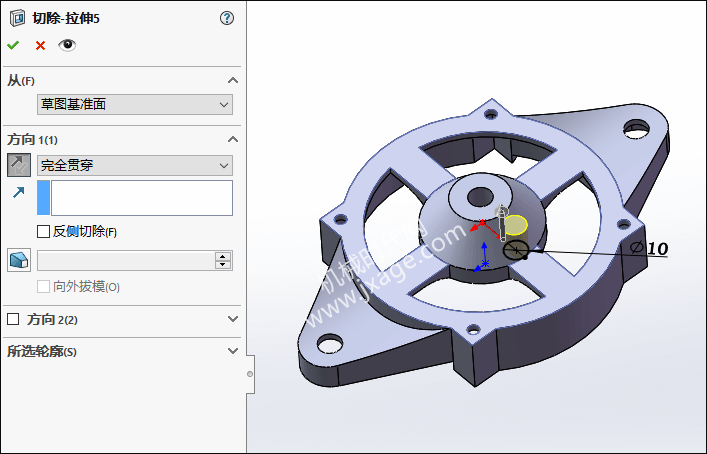

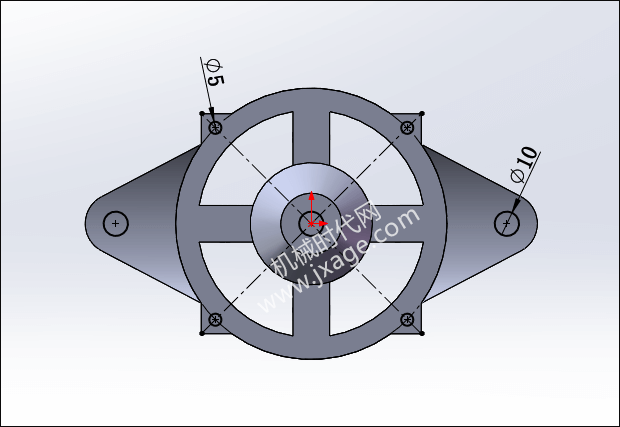

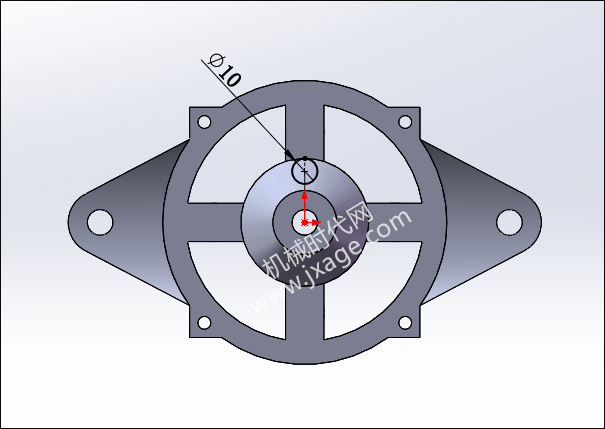

19.点击拉伸切除,在如下图所示的面上绘制草图。

选择完全贯穿。

20.圆周阵列。

完成。
