SolidWorks竞赛练习题(31)

文章末尾下载模型和练习题

方法:

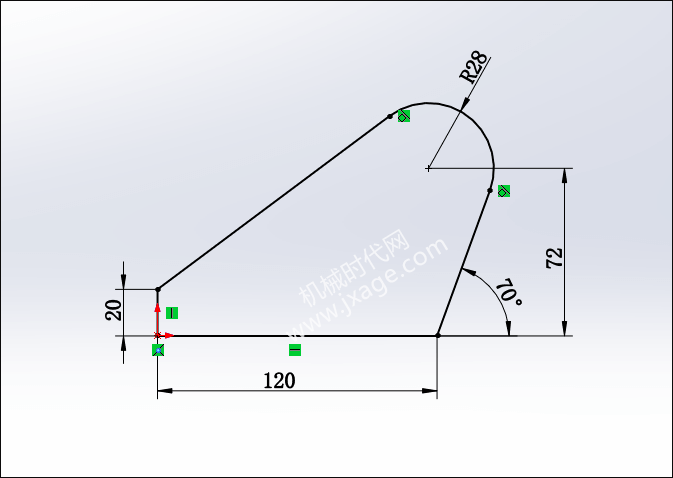

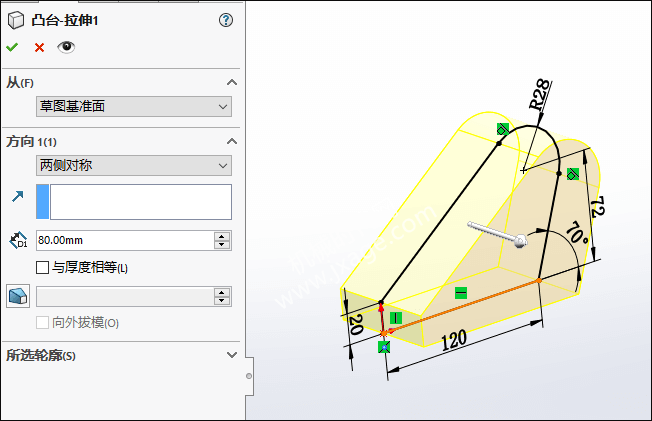

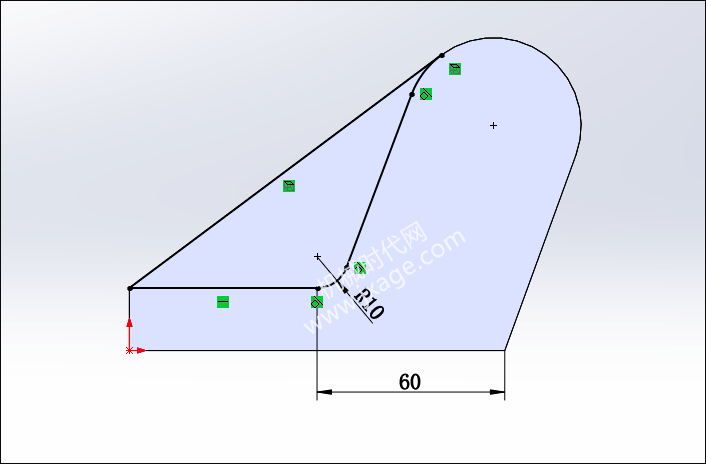

1.点击“拉伸凸台/基体”,在前视基准面上绘制如下图所示的草图。

两侧对称拉伸,设置拉伸深度为80。

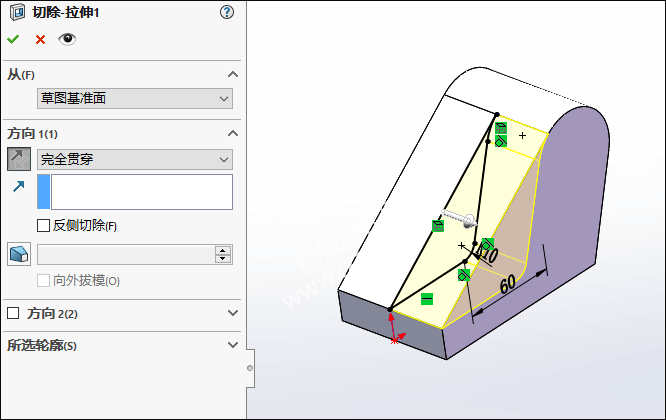

2.点击“拉伸切除”,在前视基准面上绘制如下图所示的草图。

选择完全贯穿。

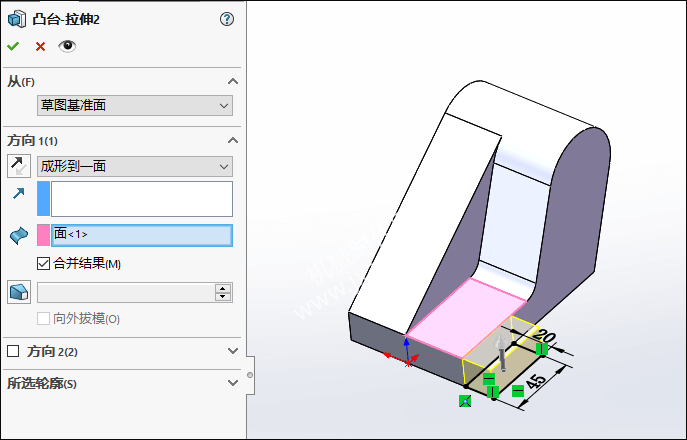

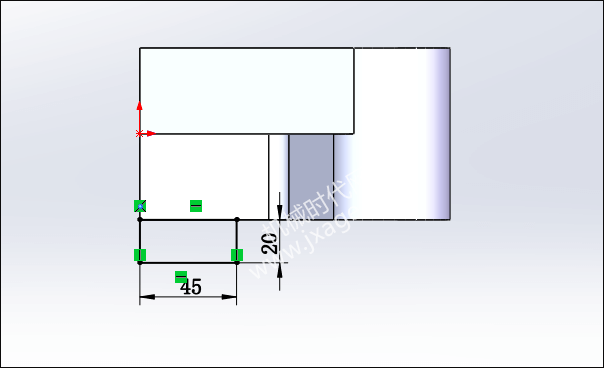

3.点击“拉伸凸台/基体”,在上视基准面上绘制如下图所示的草图。

选择成形到一面,参考面选择下图红色的面,勾选合并结果。

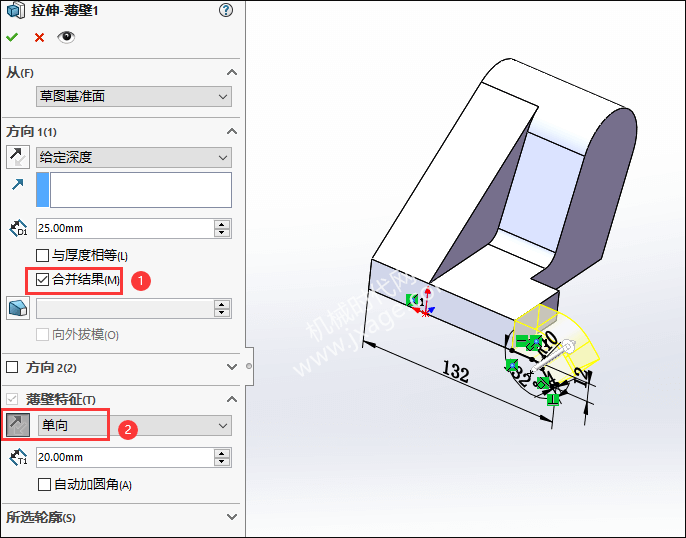

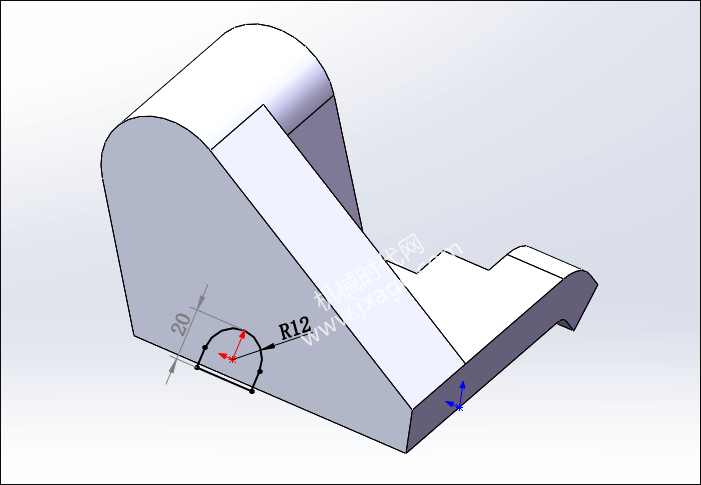

4.点击“拉伸凸台/基体”,在模型端面上绘制如下图所示的草图。

设置拉伸的深度为25mm,勾选薄壁特征,选择单向,厚度为20。

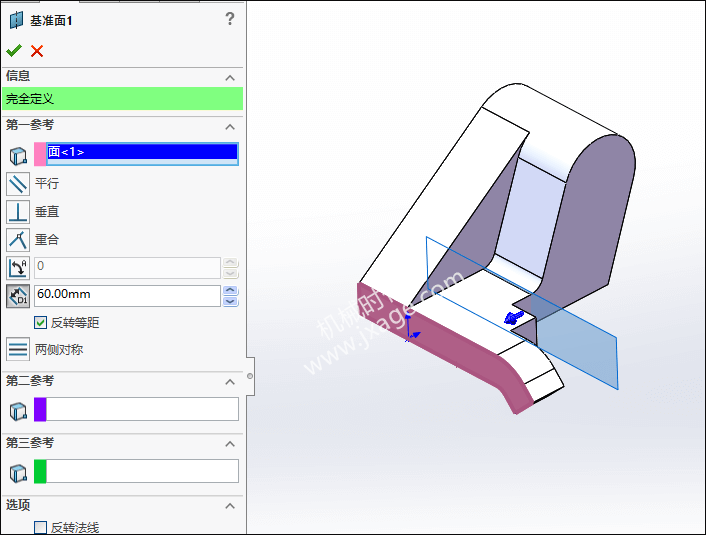

5.创建基准面1。

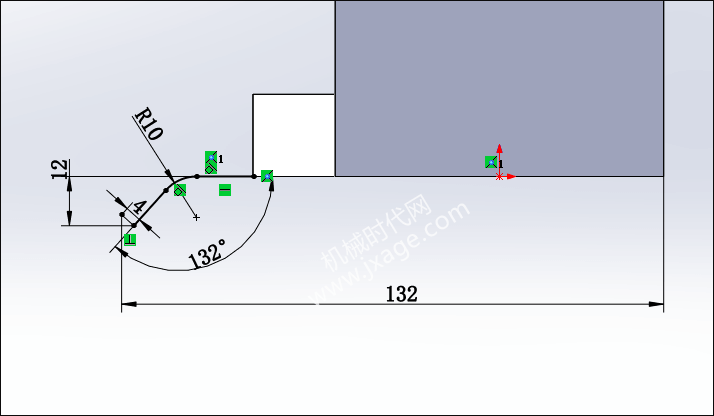

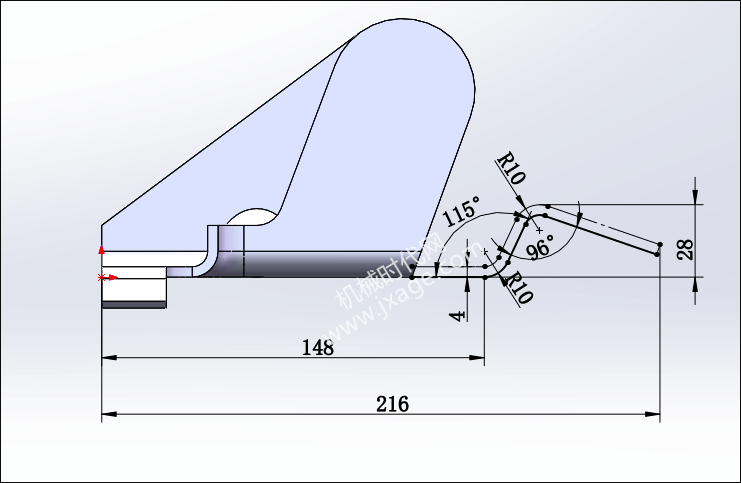

6.在上一步的基准面1上绘制如下图所示的草图。

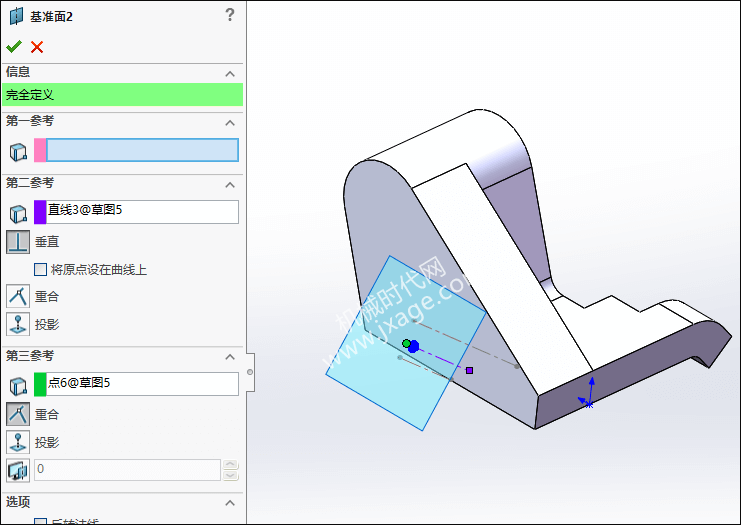

7.创建基准面2。

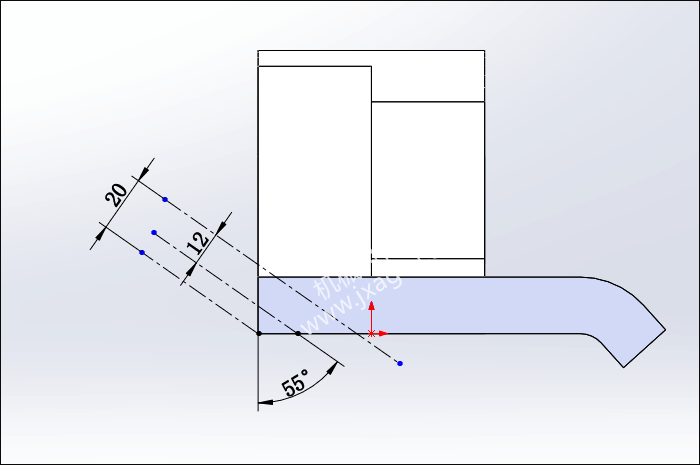

8.点击拉伸切除,在上一步的基准面2上绘制如下图所示的草图。

选择完全贯穿。

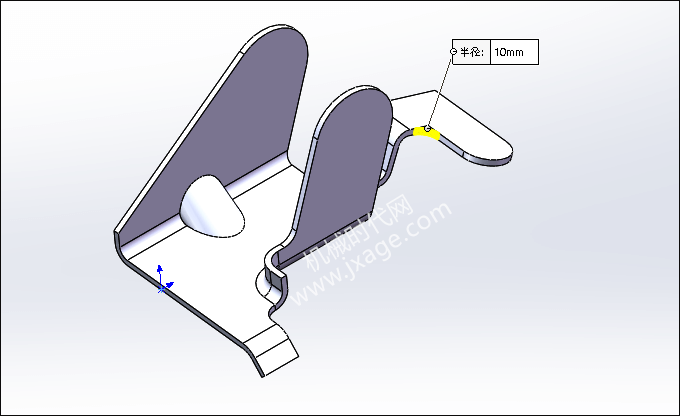

9.倒圆角。

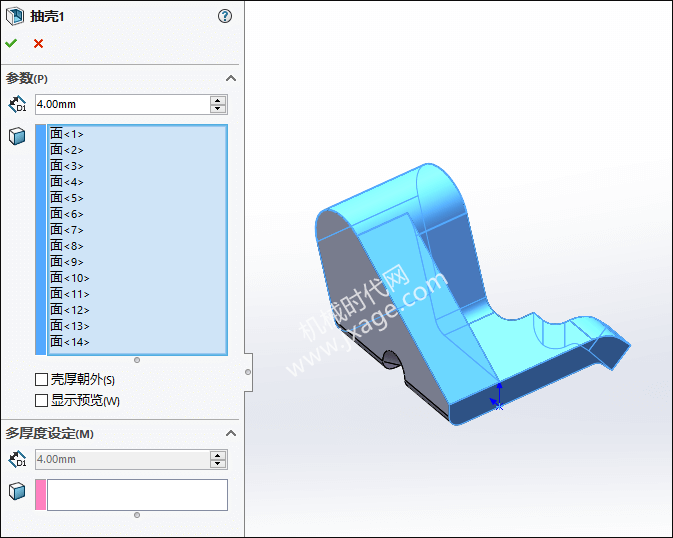

10.抽壳,厚度为4,如下图所示。

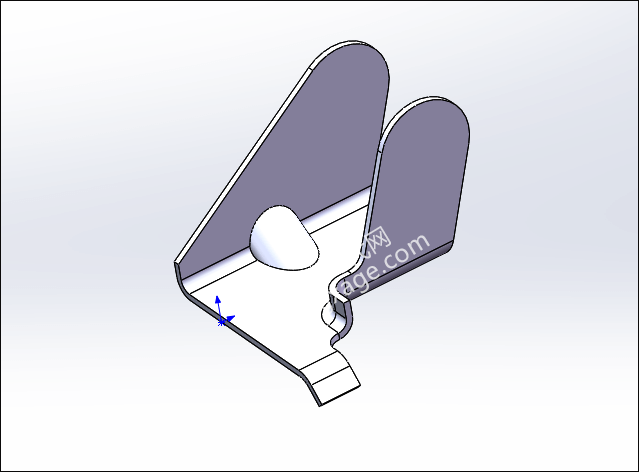

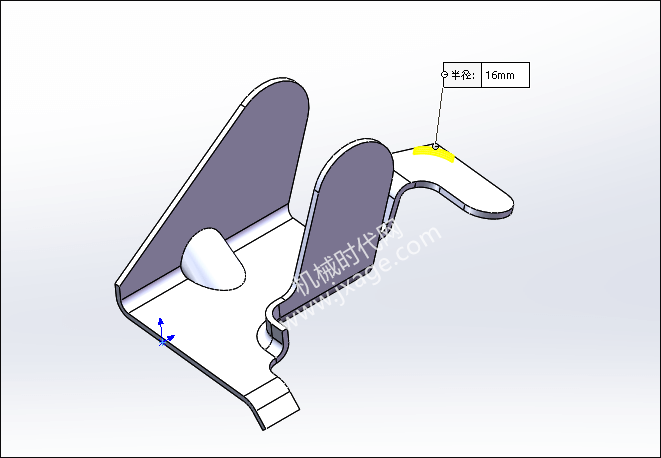

完成抽壳后如下图所示。

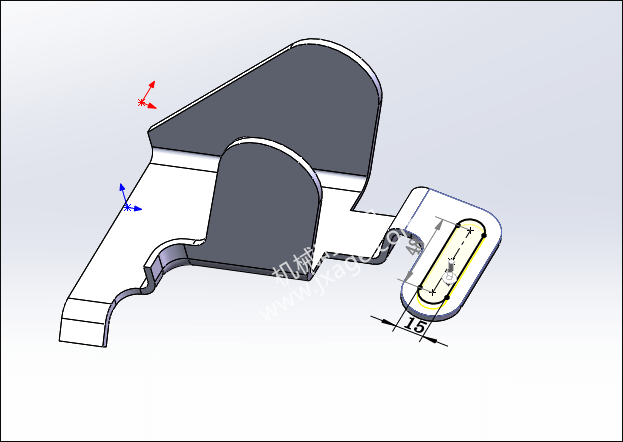

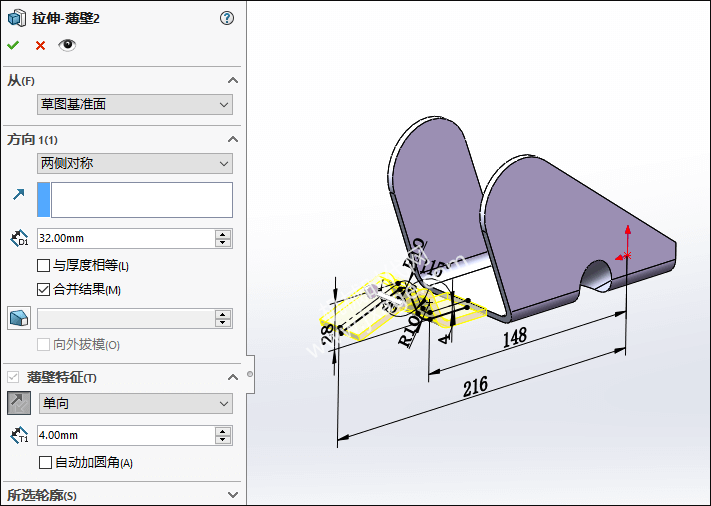

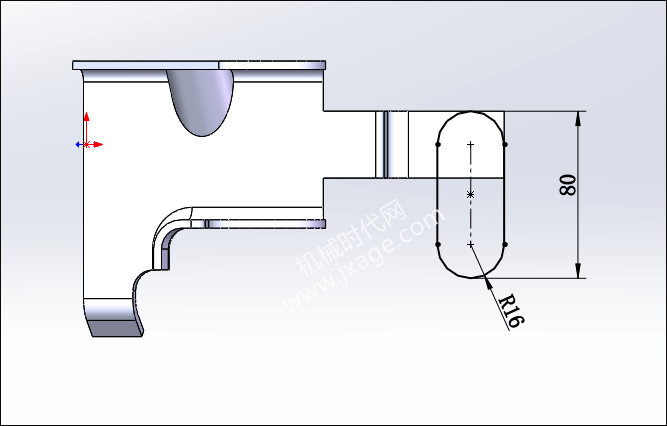

11.点击“拉伸凸台/基体”,在前视基准面上绘制如下图所示的草图。

设置拉伸的深度为32mm,勾选薄壁特征,选择单向,厚度为4。

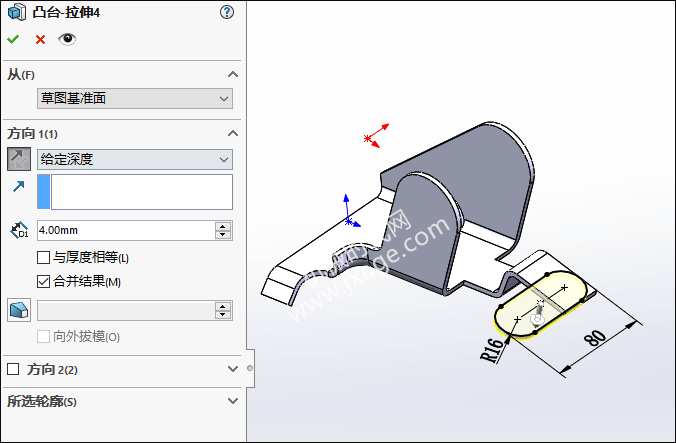

12.点击“拉伸凸台/基体”,在模型端面上绘制如下图所示的草图。

设置拉伸的深度为4mm,勾选合并结果。

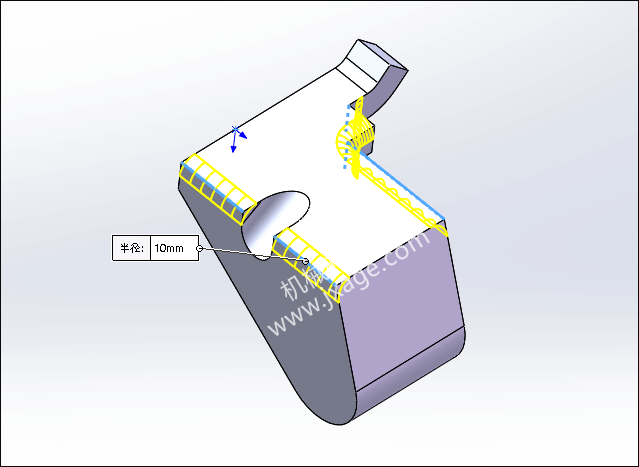

13.倒圆角。

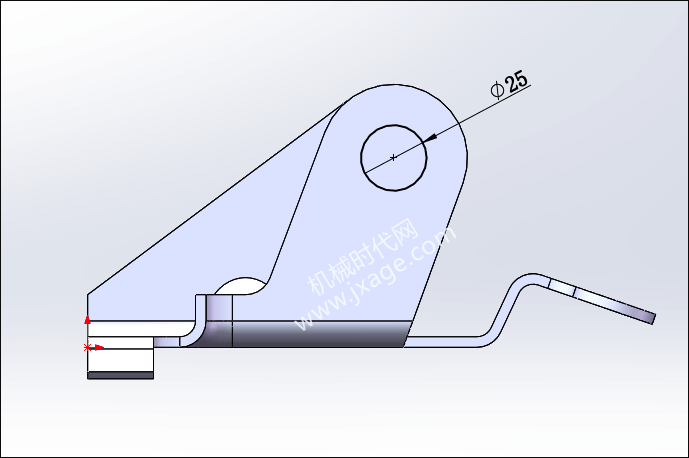

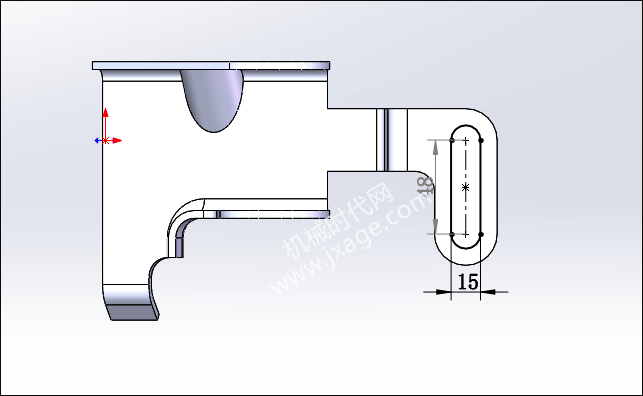

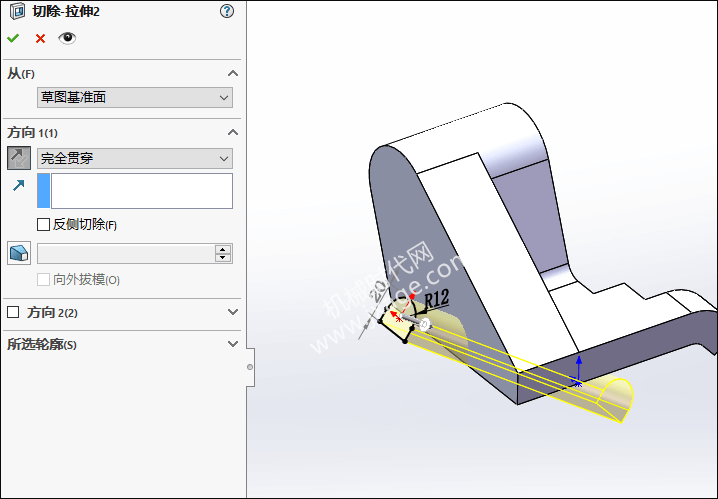

14.点击拉伸切除,在如下图的面上绘制草图。

选择完全贯穿。

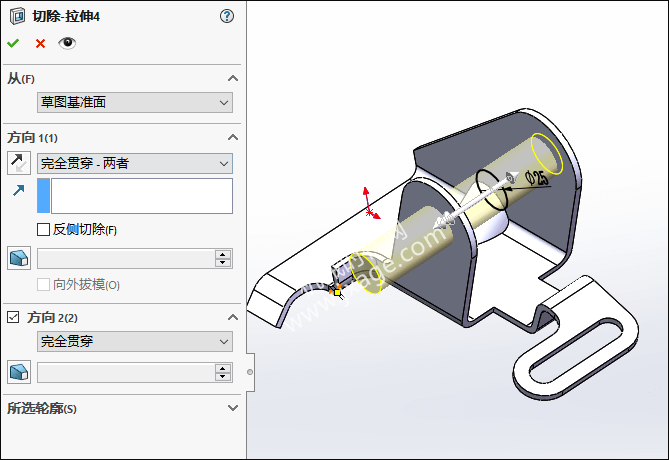

15.点击拉伸切除,在如下图所示的面上绘制草图。

选择完全贯穿-两者。

16.完成。
