练习题:

完成结果:

文章末尾下载模型和练习题

方法:

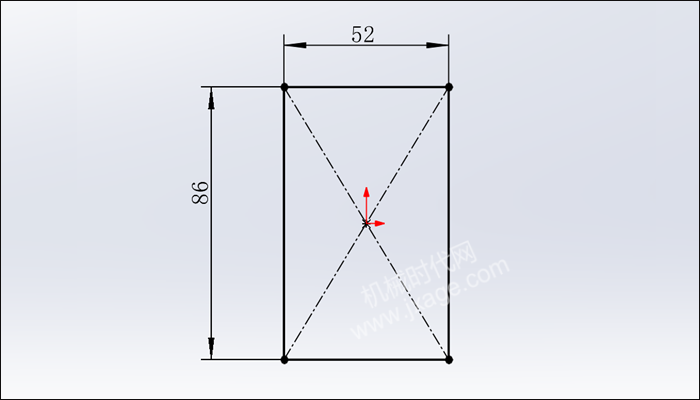

1.点击“拉伸凸台/基体”,在前视基准面上绘制如下图所示的草图。

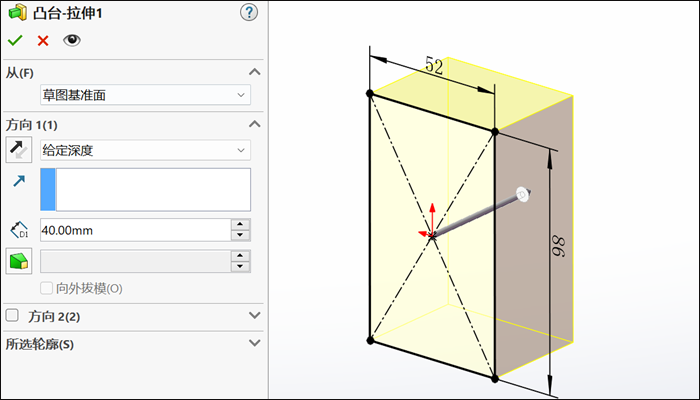

设置拉伸深度为40mm,如下图所示。

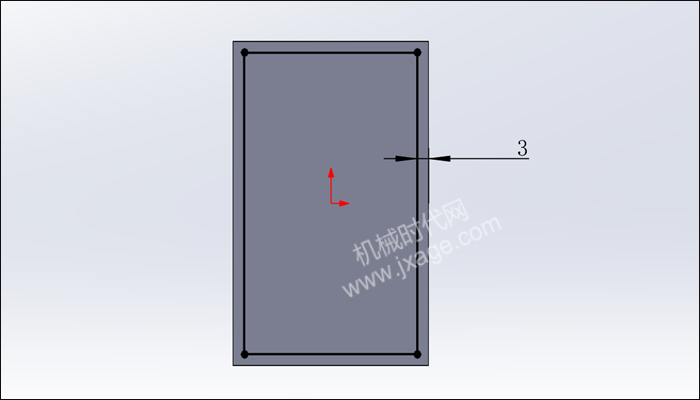

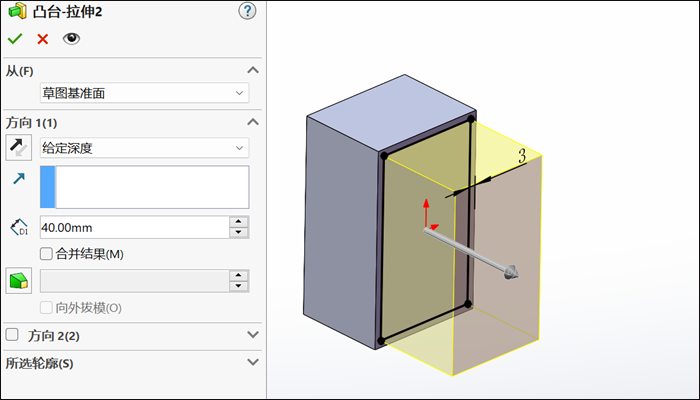

2.再次点击“拉伸凸台/基体”,在下图实体的面上绘制如下图所示的草图。

设置拉伸深度为40mm,取消勾选“合并结果”,如下图所示。

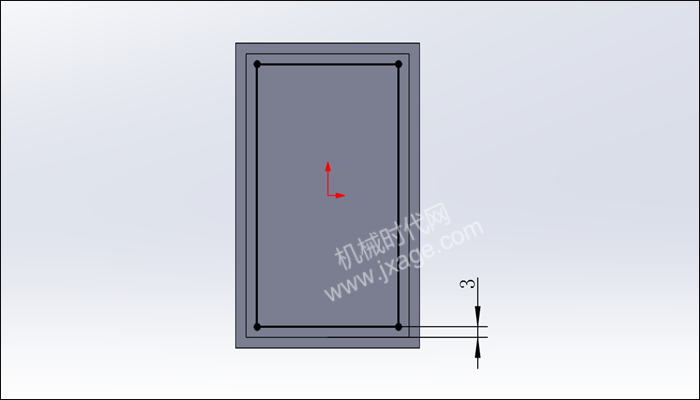

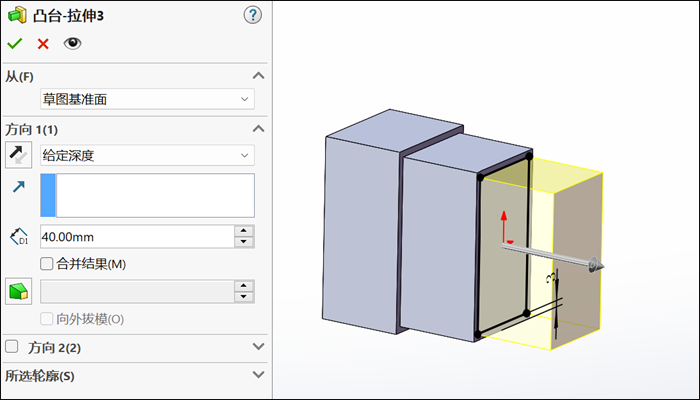

3.点击“拉伸凸台/基体”,在下图实体的面上绘制如下图所示的草图。

设置拉伸深度为40mm,取消勾选“合并结果”,如下图所示。

4.点击3D草图,绘制如下图所示的3D草图。

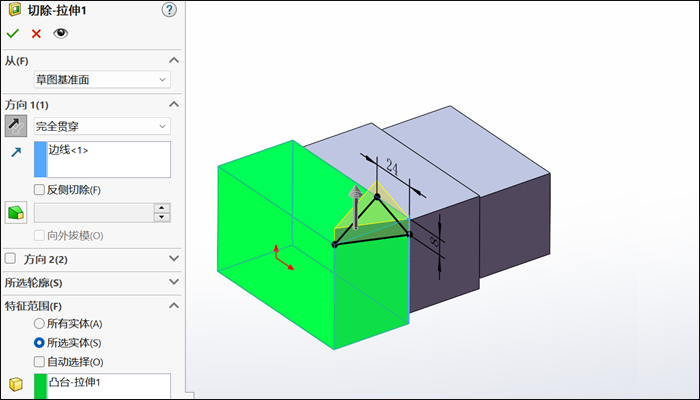

5.点击拉伸切除,终止条件设置为:完全贯穿,选择下图的蓝色边作为方向参考,特征范围设置为第一个拉伸实体。

切除完成。

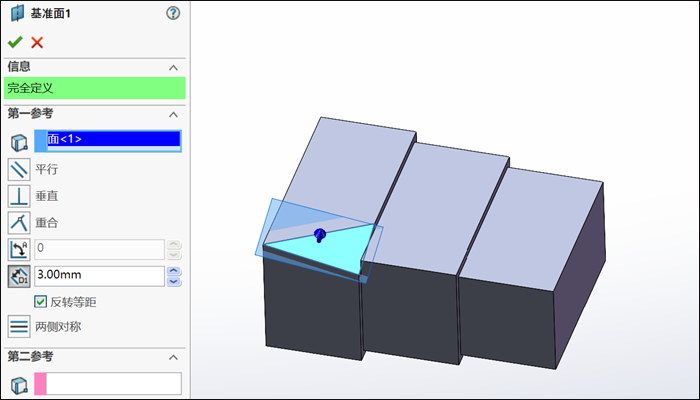

6.创建基准面1。

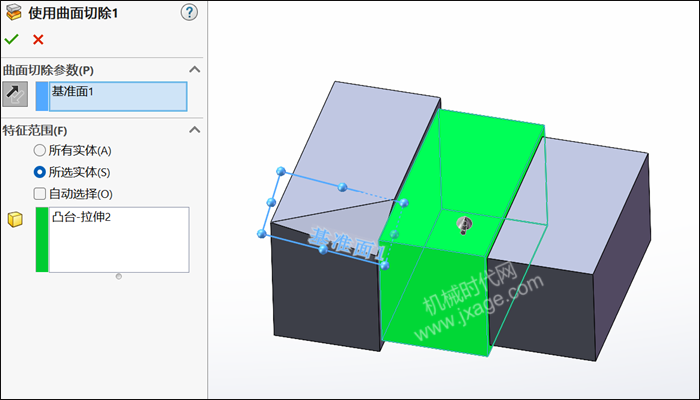

7.点击“插入”-“切除”-“使用曲面”,使用上一步创建的基准面1作为曲面切除参考,特征范围选择为拉伸实体2,如下图所示。

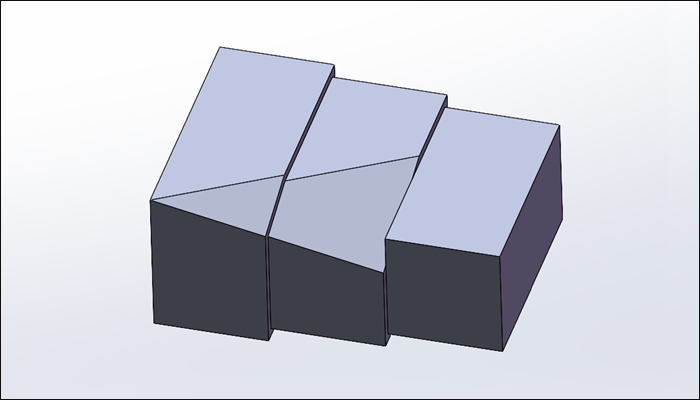

切除完成。

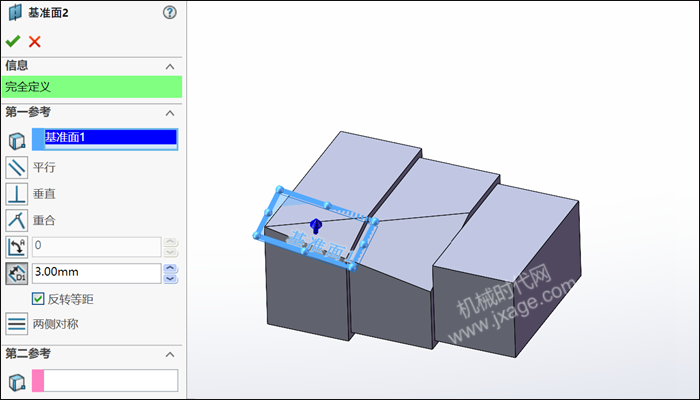

8.创建基准面2。

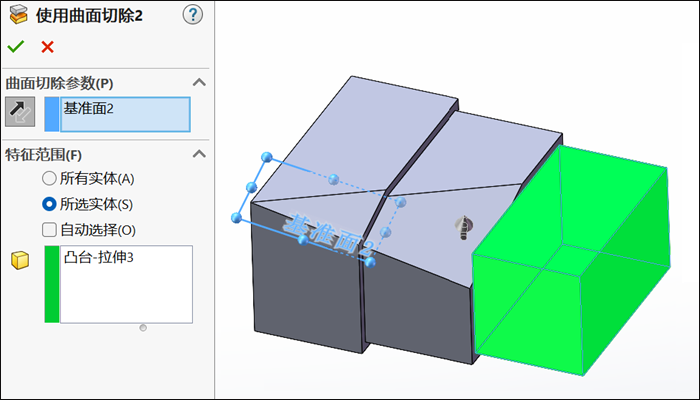

9.再次点击“插入”-“切除”-“使用曲面”,使用上一步创建的基准面2作为曲面切除参考,特征范围选择为拉伸实体3,如下图所示。

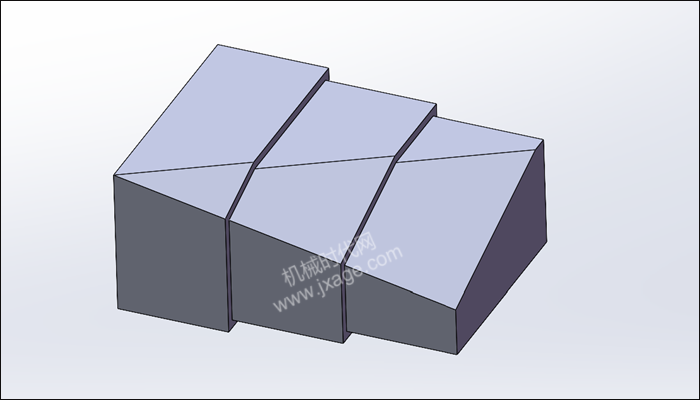

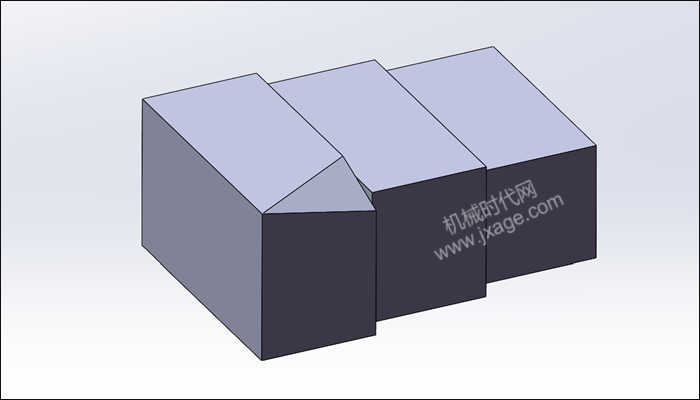

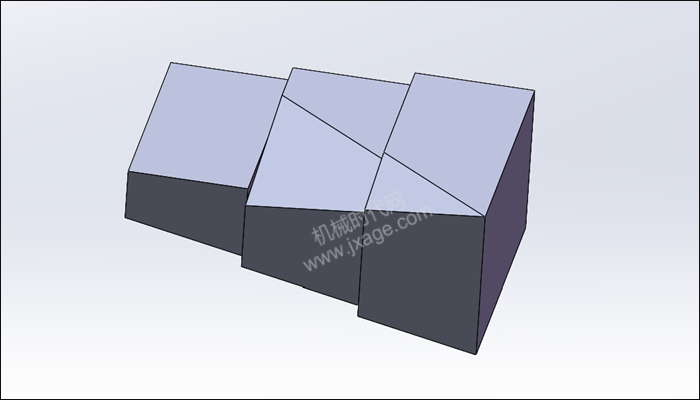

切除完成。

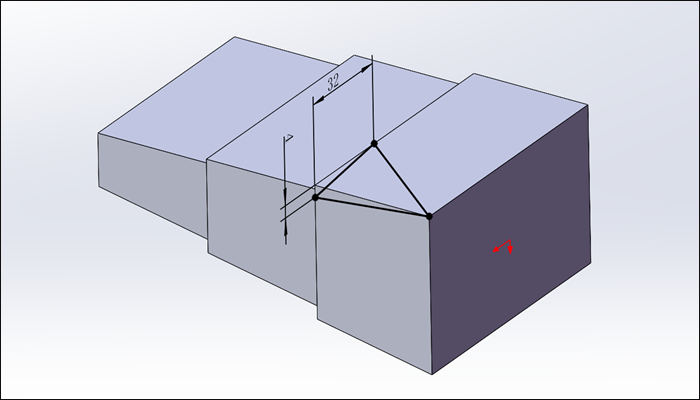

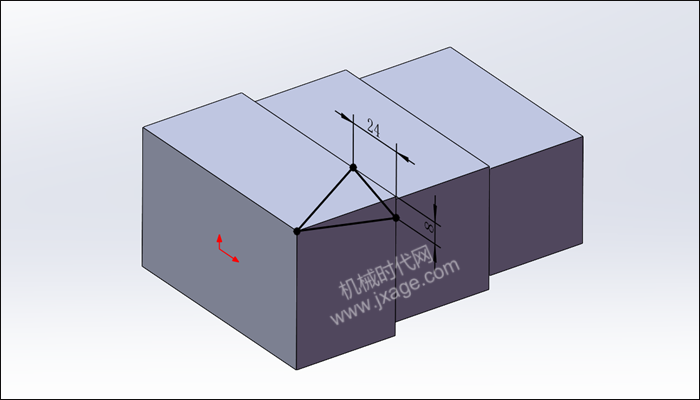

10.点击3D草图,绘制如下图所示的3D草图。

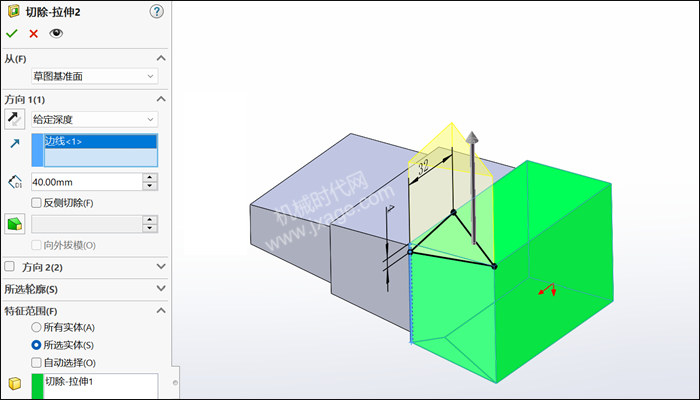

11.点击拉伸切除,终止条件设置为:给定深度,选择下图的蓝色边作为方向参考,拉伸深度为40mm,特征范围设置为第一个拉伸实体1,如下图所示。

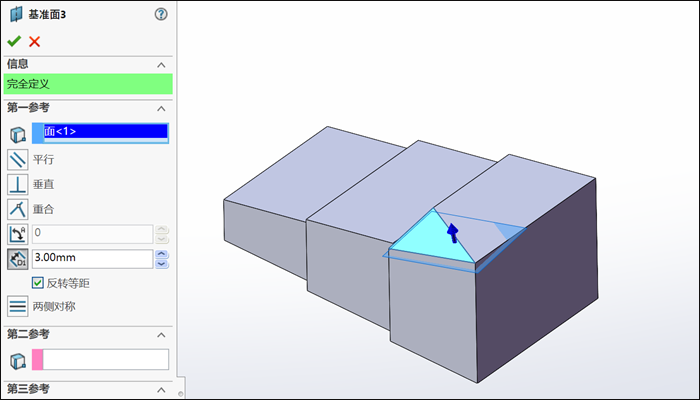

12.创建基准面3。

13.在基准面3上绘制如下图所示的圆,圆心在原点处,如下图所示。

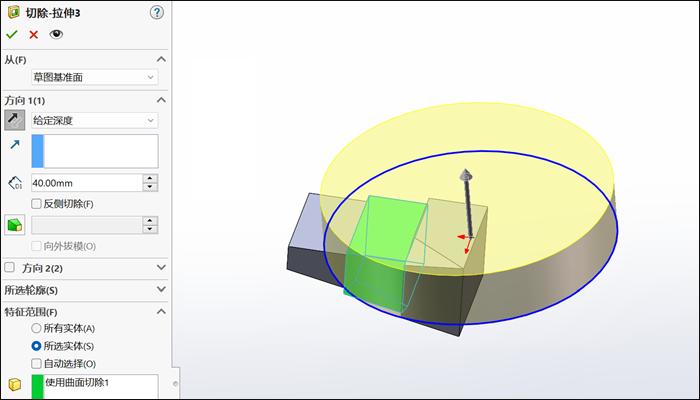

14.点击拉伸切除,终止条件设置为:给定深度,拉伸深度为40mm,特征范围设置为拉伸实体2(绿色),如下图所示。

切除完成。

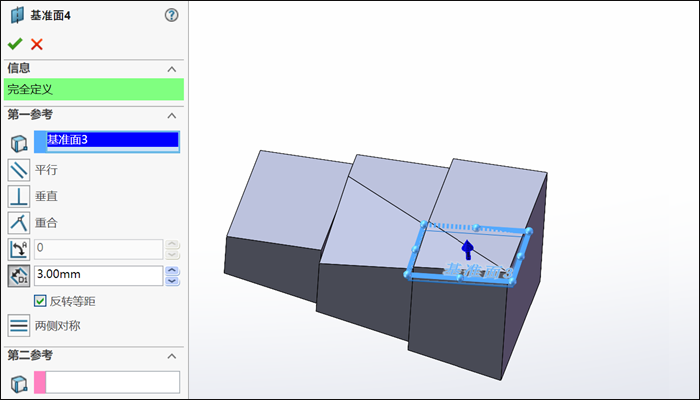

15.创建基准面4。

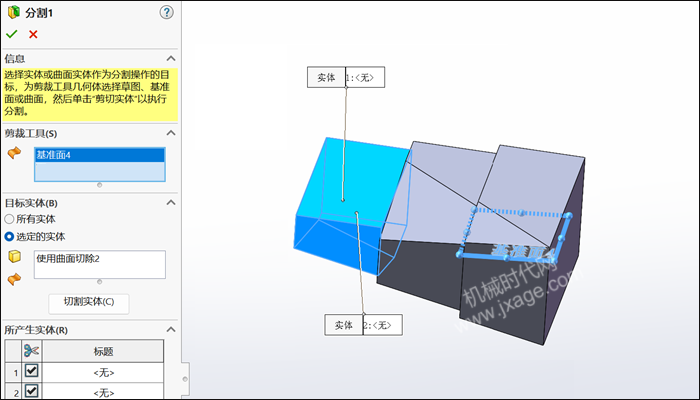

16.点击“插入”-“特征”-“分割”,选择基准面4作为剪裁工具,对蓝色目标实体进行分割,按照下图进行设置。

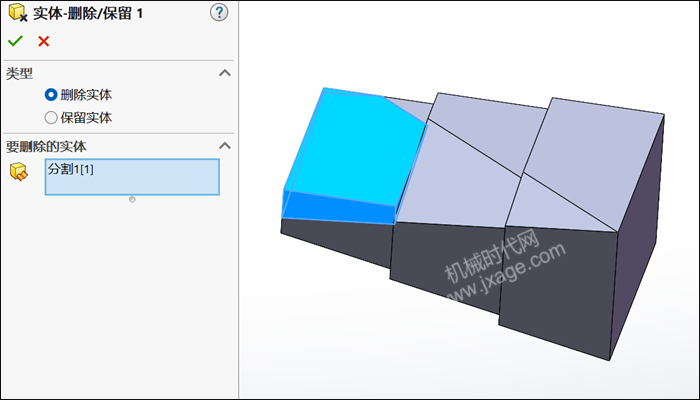

17.点击“插入”-“特征”-“删除/保留实体”,类型选择“删除实体”,将下图蓝色的曲面进行删除。

18.完成。

模型下载:
