SolidWorks竞赛练习题:3D08-H01

  • 135 次阅读
  • 阅读模式

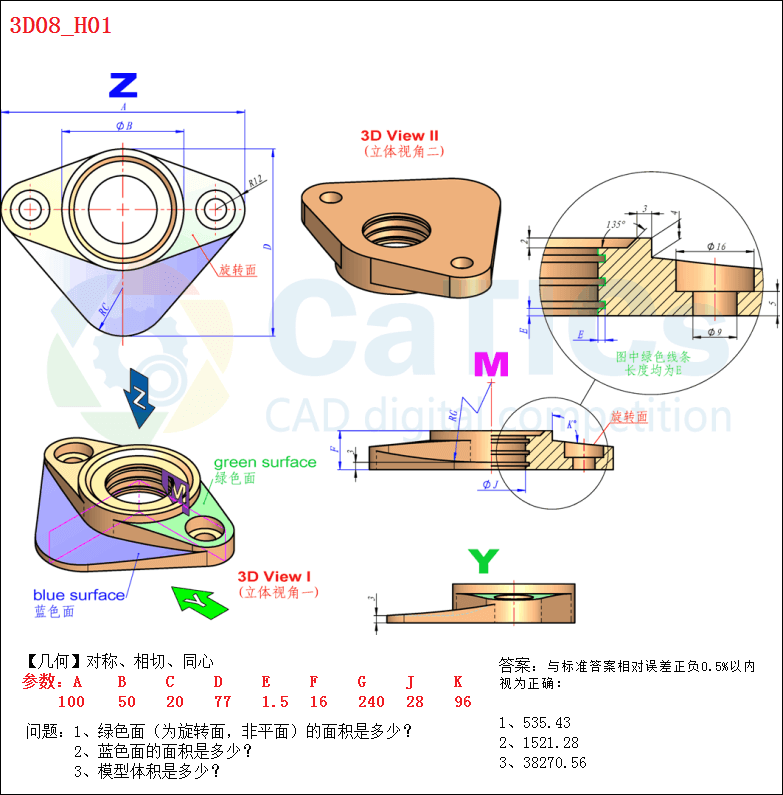

练习题:

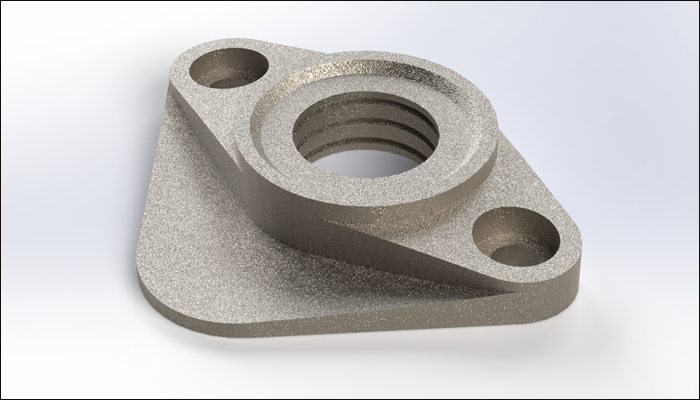

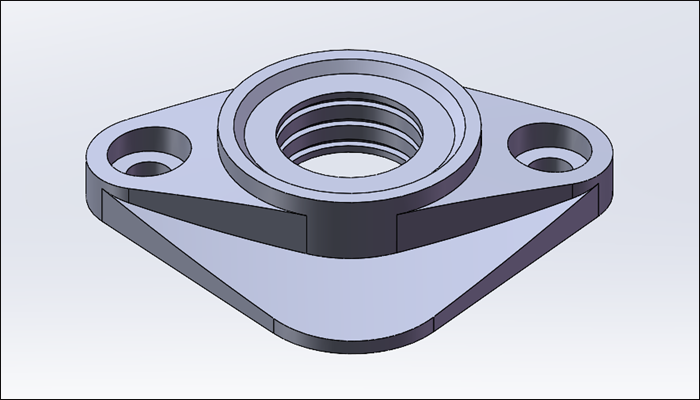

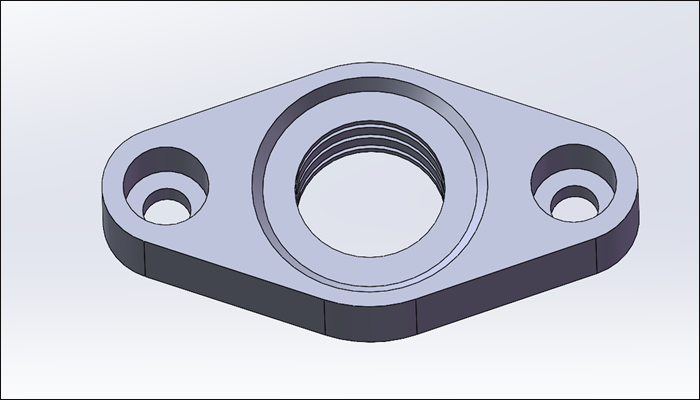

完成结果:

文章末尾下载模型和练习题

方法:

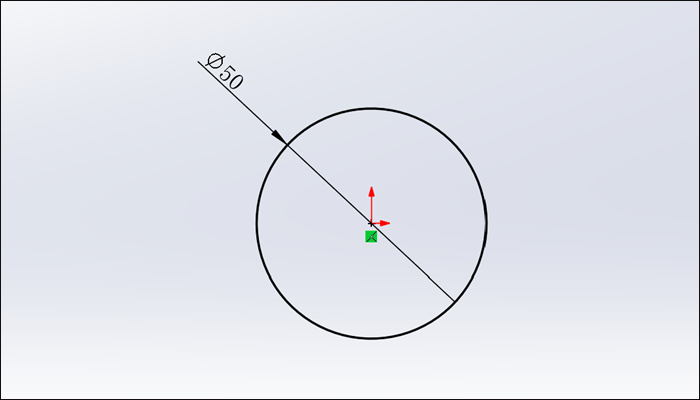

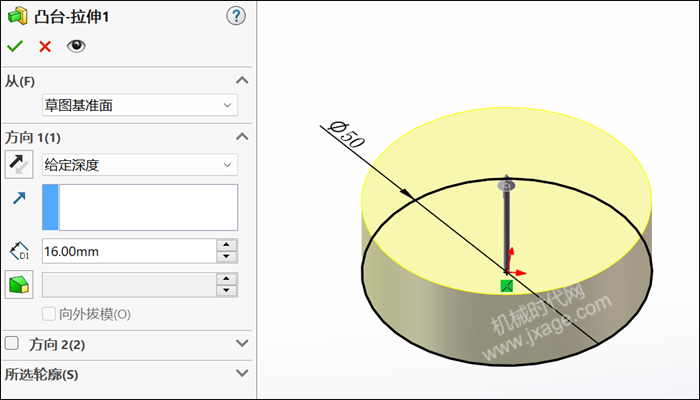

1.点击“拉伸凸台/基体”,在上视基准面上绘制如下图所示的草图。

设置拉伸深度为16mm,如下图所示。

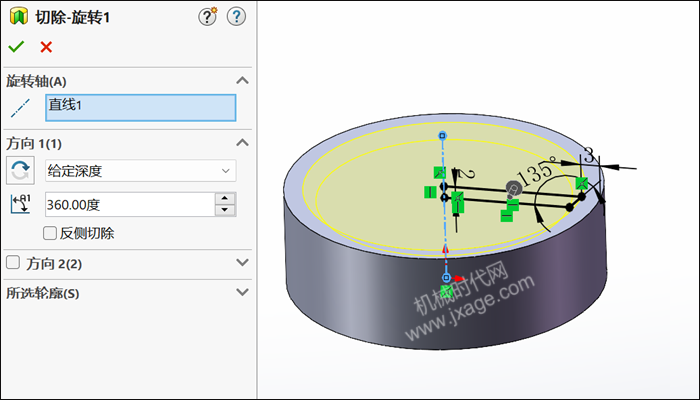

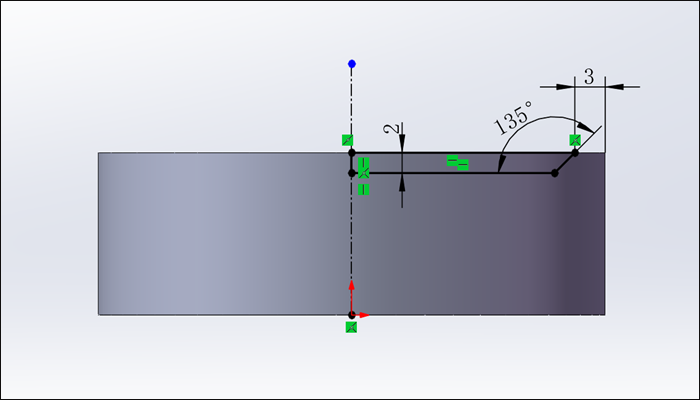

2.点击“旋转切除”,在前视基准面上绘制如下图所示的草图。

点击勾号完成。

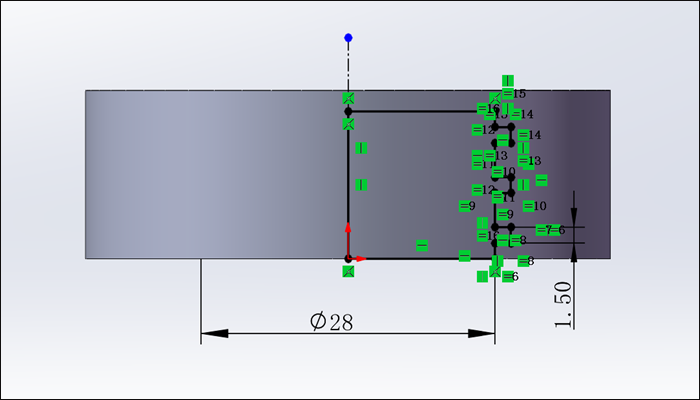

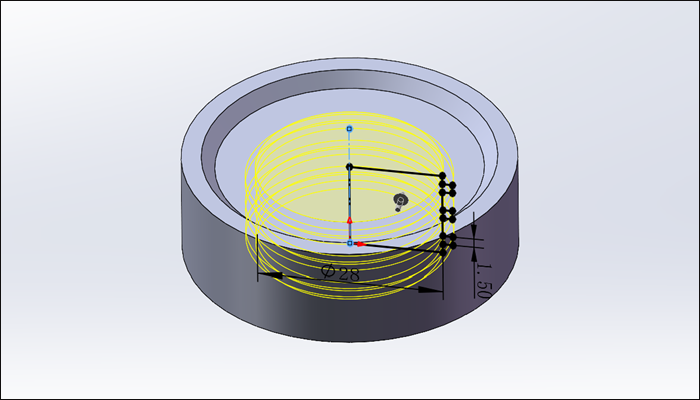

3.点击“旋转切除”,在前视基准面上绘制如下图所示的草图。

点击勾号完成。

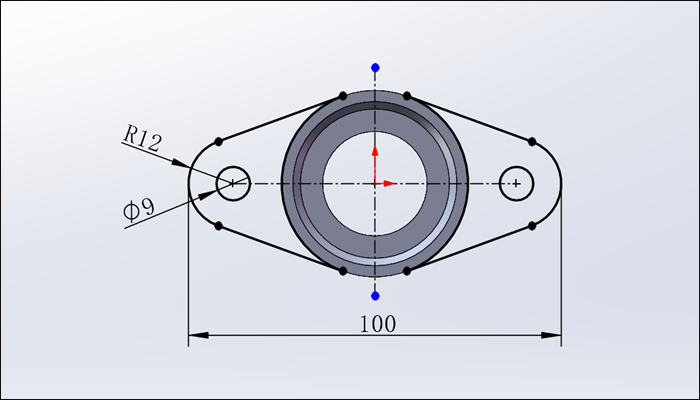

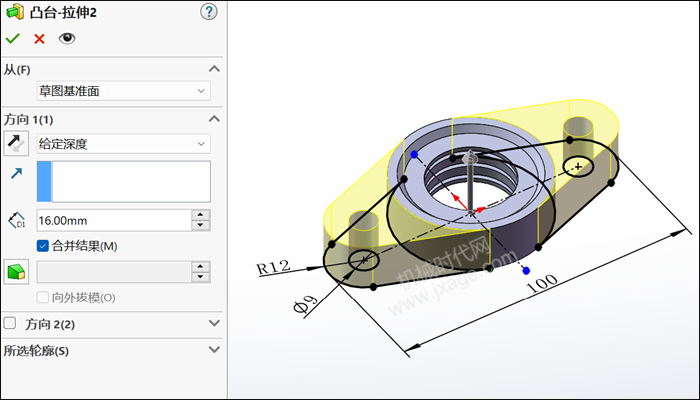

4.点击“拉伸凸台/基体”,在上视基准面上绘制如下图所示的草图。

设置拉伸深度为16mm,勾选“合并结果”,如下图所示。

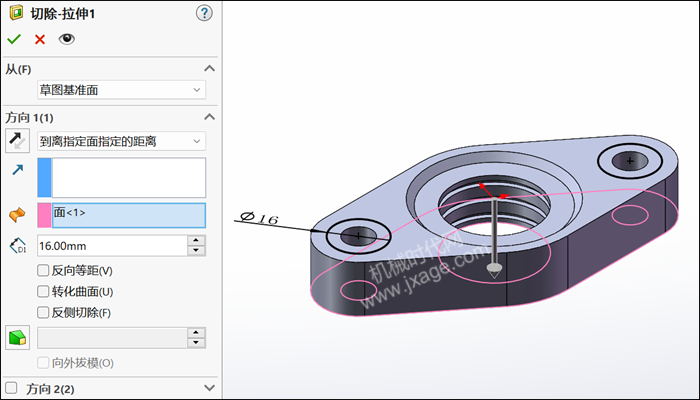

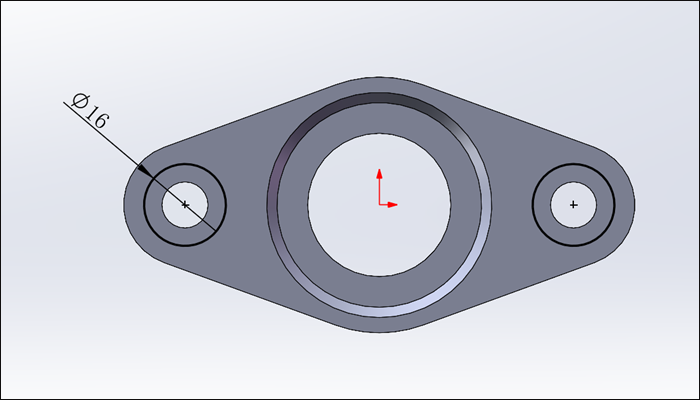

5.点击“拉伸切除”,在如下图所示的面上绘制如下图所示的草图。

终止条件设置为:到离指定面指定的距离,选择下图的粉红色面作为参考面,距离为16mm。

拉伸切除完成。

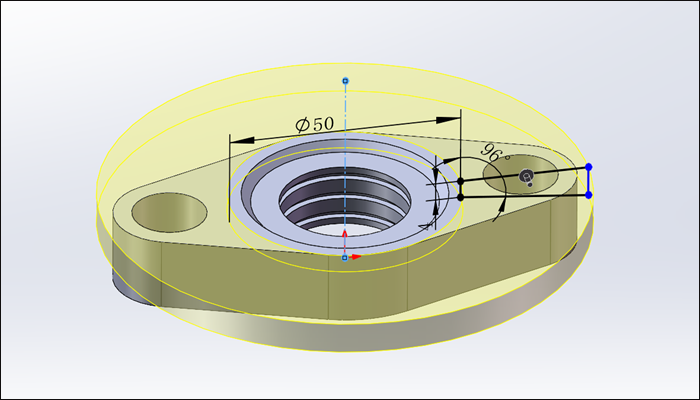

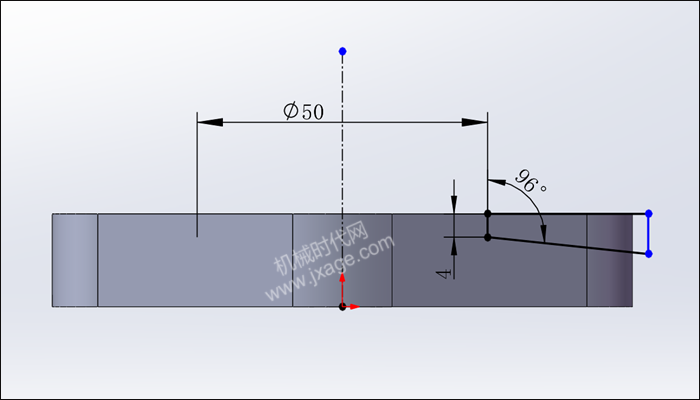

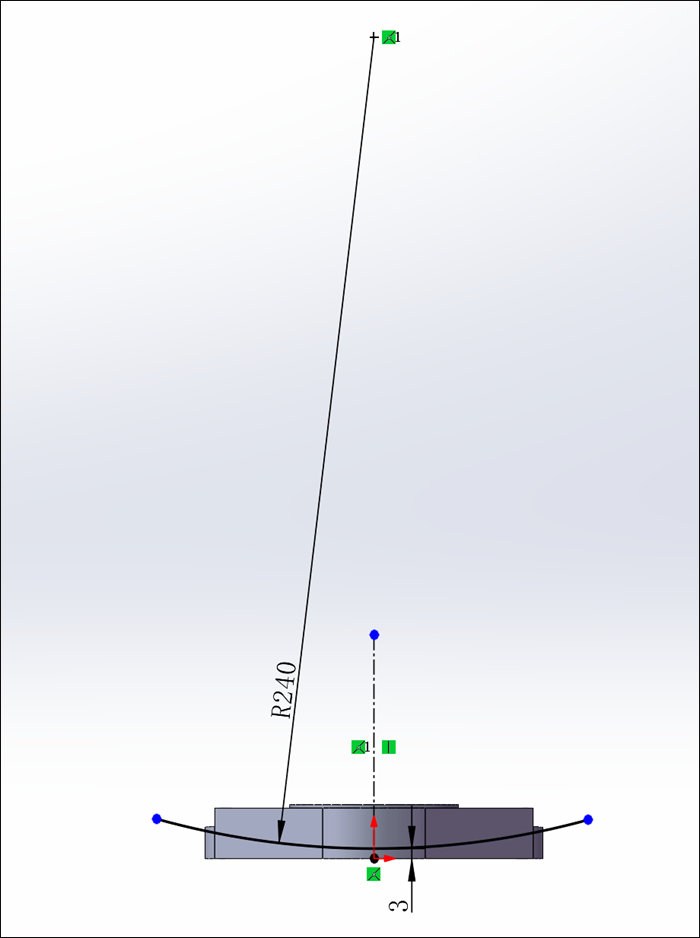

6.点击“旋转切除”,在前视基准面上绘制如下图所示的草图。

点击勾号完成。

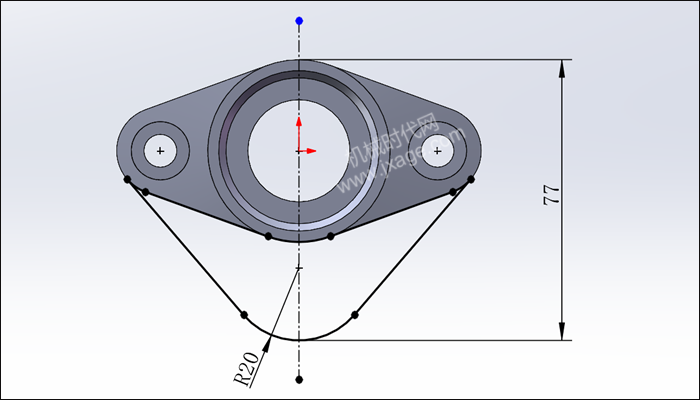

7.点击“拉伸凸台/基体”,在上视基准面上绘制如下图所示的草图。

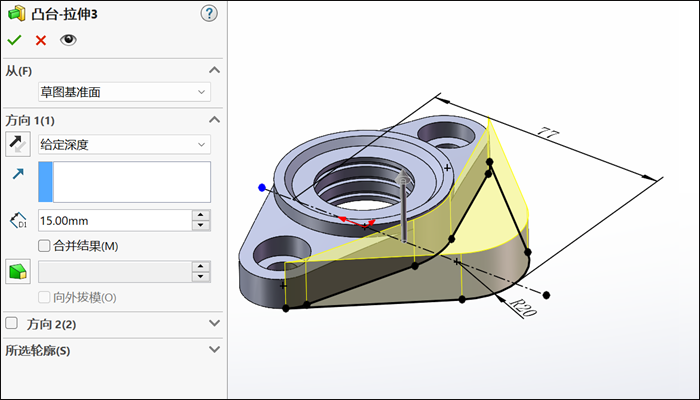

设置拉伸深度为15mm,取消勾选“合并结果”,如下图所示。

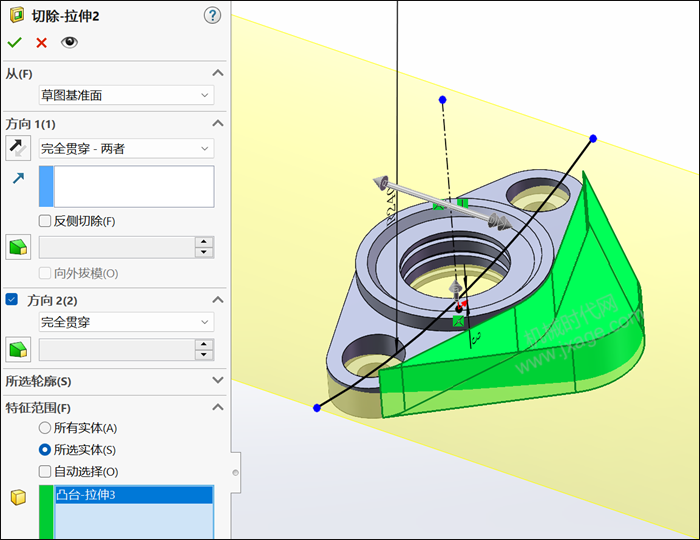

8.点击“拉伸切除”,在前视基准面上绘制如下图所示的草图。

方向1和方向2的终止条件按照下图进行设置,特征范围设置为凸台-拉伸3。

完成。

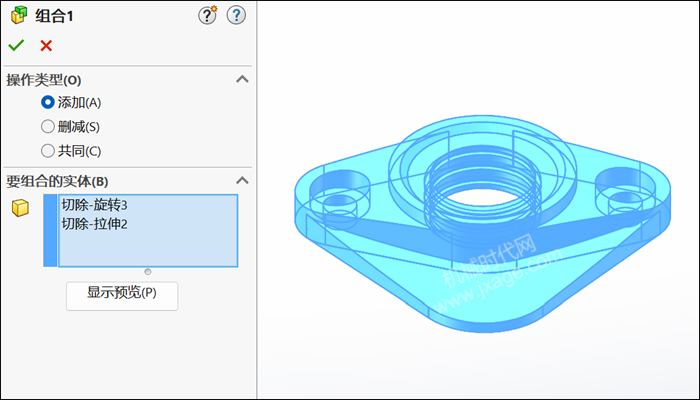

9.点击“插入”-“特征”-“组合”,类型选择“添加”,要组合的实体选择下图所示的实体,点击勾号完成。

10.完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
