SolidWorks竞赛练习题（18）

完成结果：

文章末尾下载模型和练习题

方法：

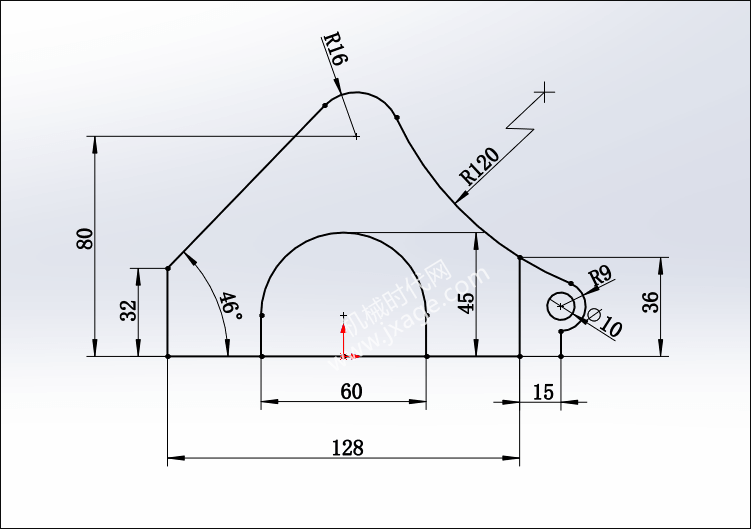

1.在前视基准面绘制如下图所示的草图，草图分为两个封闭的部分。

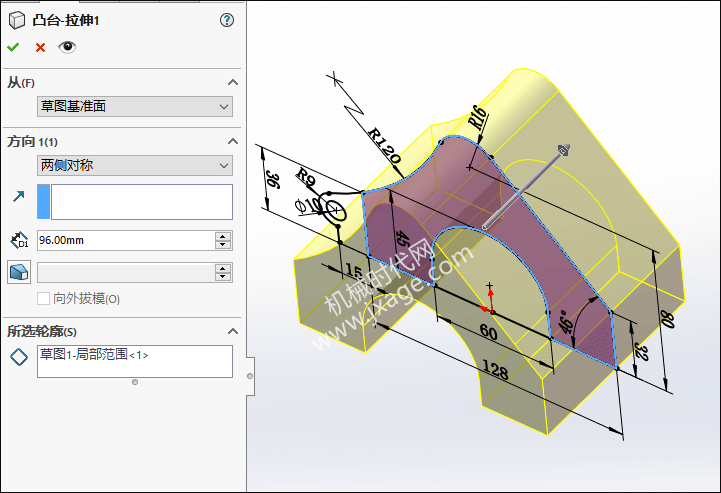

2.点击“拉伸凸台/基体”。注意选择草图的左侧封闭部门为拉伸的草图，两侧对称拉伸，拉伸的深度为96mm。

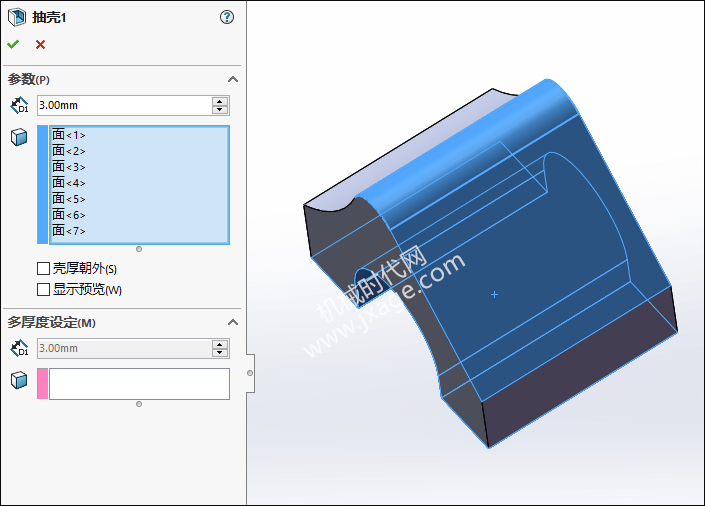

2.点击抽壳。设置厚度为3mm，将如下图所示的7个面进行移除。

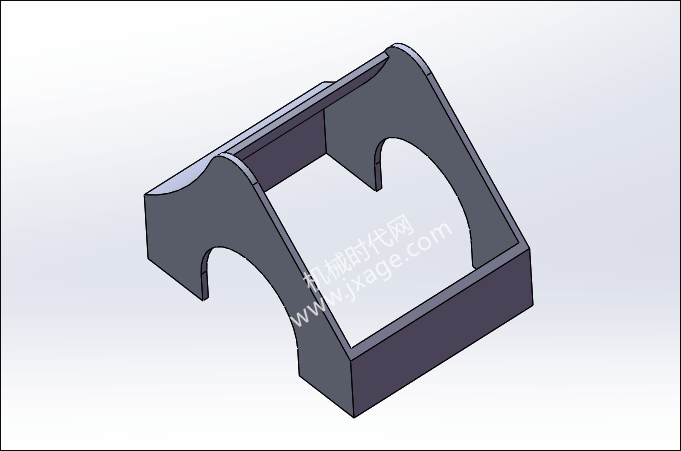

抽壳完成。

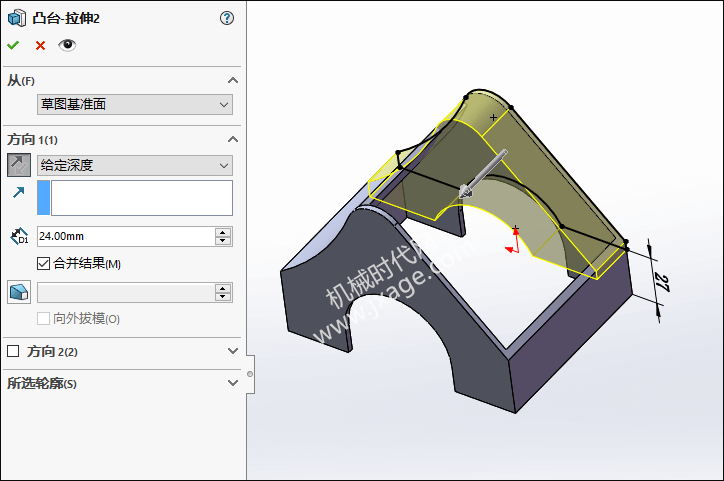

3.点击“拉伸凸台/基体”，在如下图所示的面上绘制草图。

设置拉伸的深度为24mm。

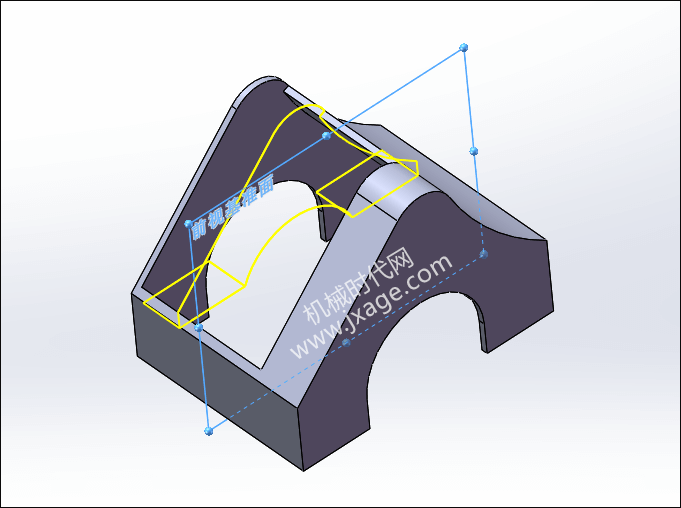

4.将上一步的拉伸特征进行镜像。

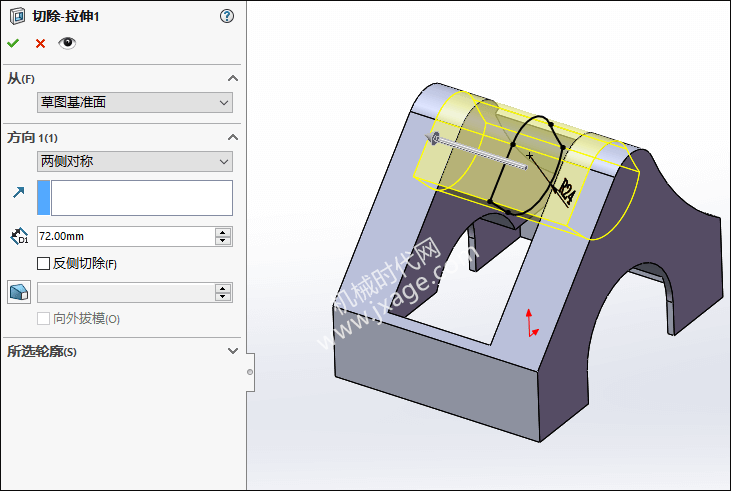

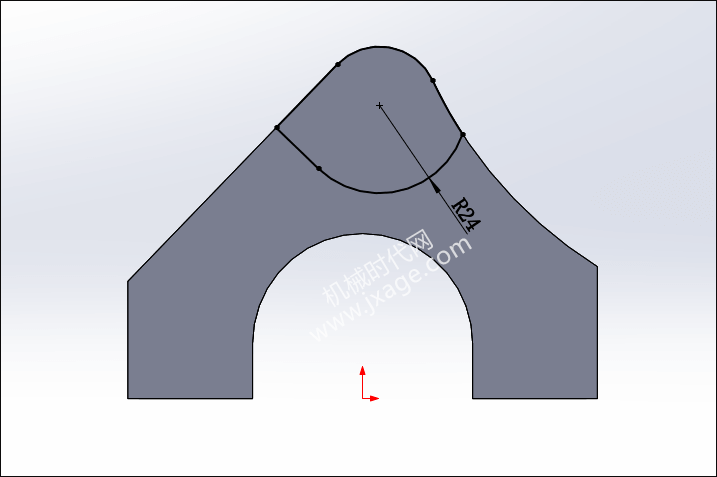

5.点击“拉伸切除”，在模型的面上绘制如下图所示草绘。

两侧对称拉伸，拉伸的深度为72mm。

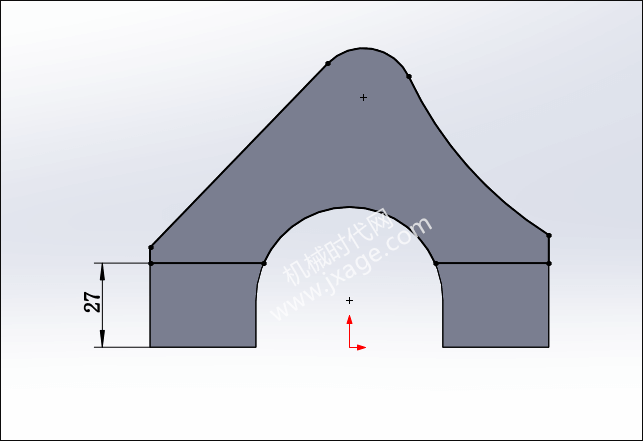

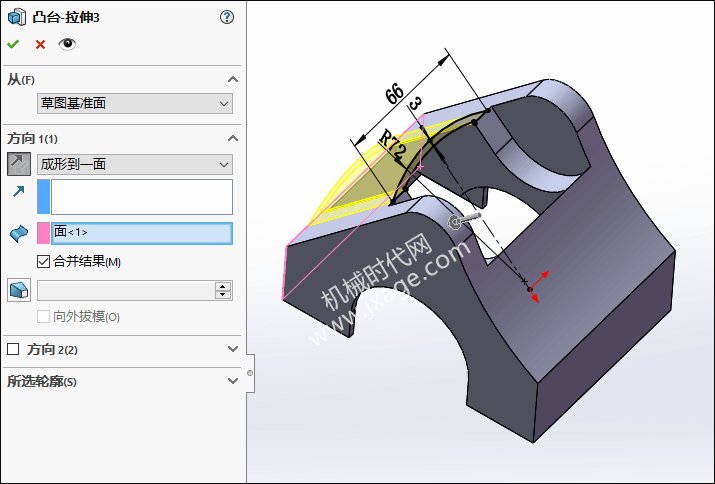

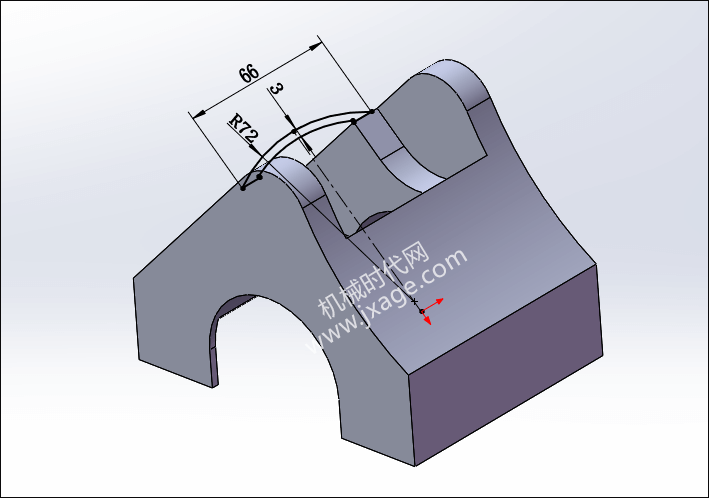

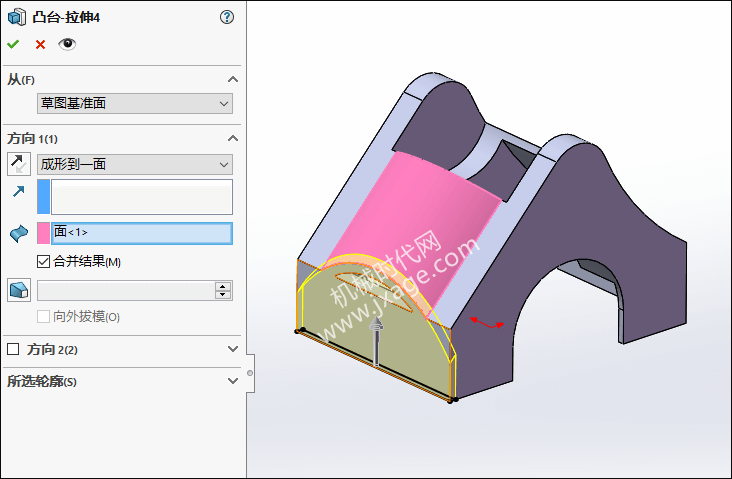

6.点击“拉伸凸台/基体”，在如下图所示的面上绘制草图。

设置拉伸的终止条件为：成形到一面，选择如下图粉红色的面作为参照。

完成。

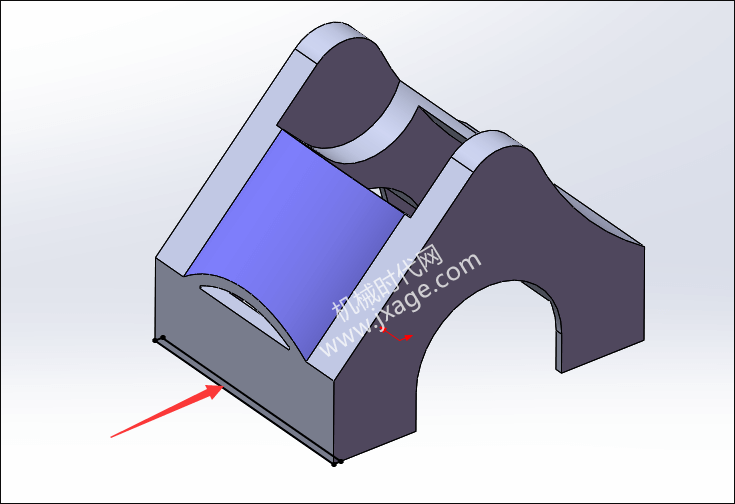

7.点击“拉伸凸台/基体”，在模型的底面上绘制如下图所示的一个矩形。设置拉伸的终止条件为：成形到一面，选择如下图粉红色的面作为参照。

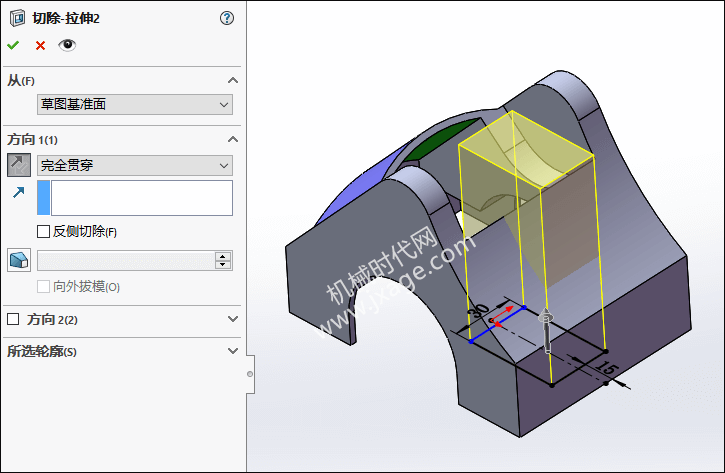

8.点击“拉伸切除”，在模型的底面上绘制如下图所示草绘。

设置拉伸为完全贯穿。

9.点击“拉伸凸台/基体”，选择第一步草图的右侧部分草图，将其对称拉伸96mm。

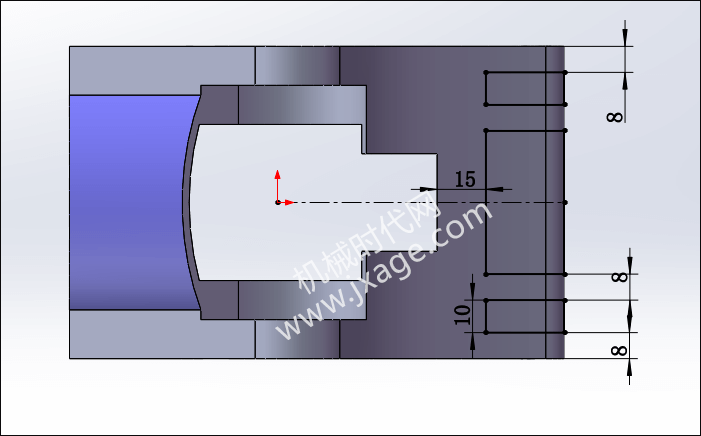

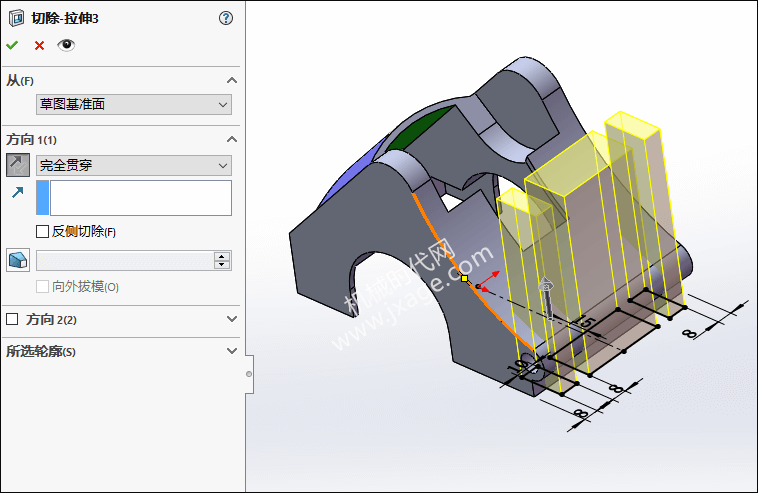

10.点击“拉伸切除”，在模型的底面上绘制如下图所示草绘。

设置拉伸为完全贯穿。

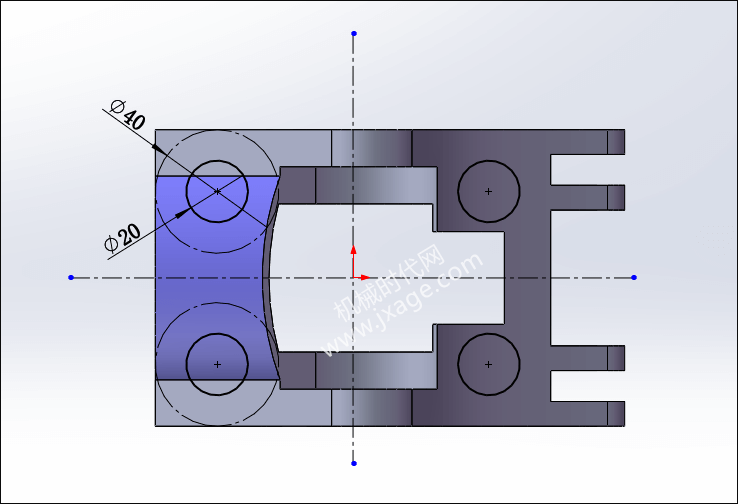

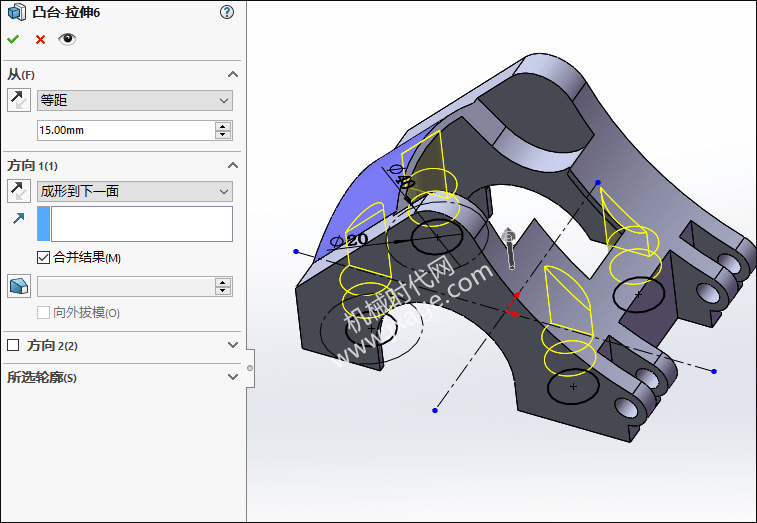

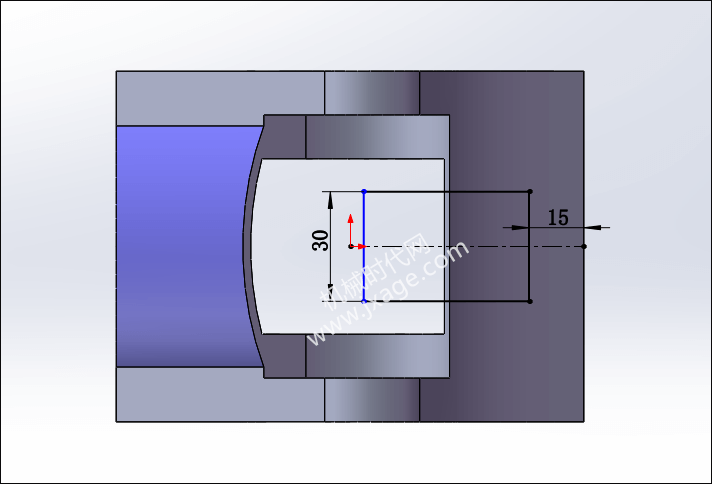

11.点击“拉伸”，在模型的底面上绘制如下图所示草绘。

设置拉伸的开始条件为等距，距离为15mm；终止条件为：成形到下一面。

12.点击“拉伸切除”，在上一步拉伸特征的底面上绘制如下图所示草绘。

设置拉伸为完全贯穿。

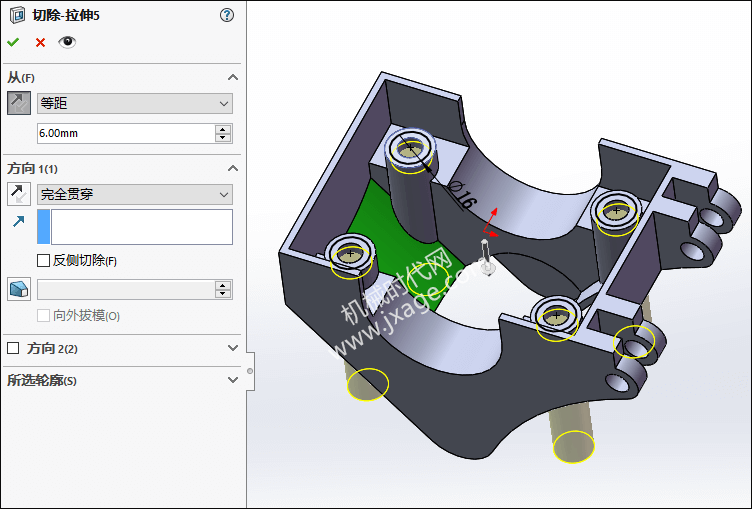

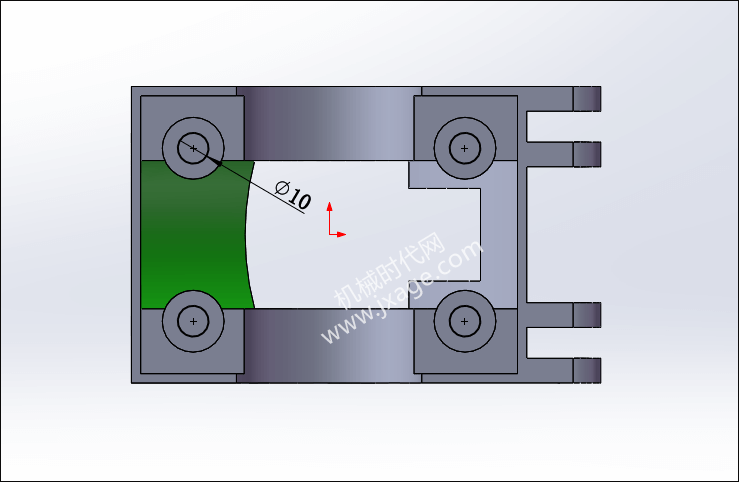

13.再次点击“拉伸切除”，在上一步拉伸特征的底面上绘制如下图所示草绘。

设置拉伸的开始条件为等距，距离为6mm；终止条件为完全贯穿。

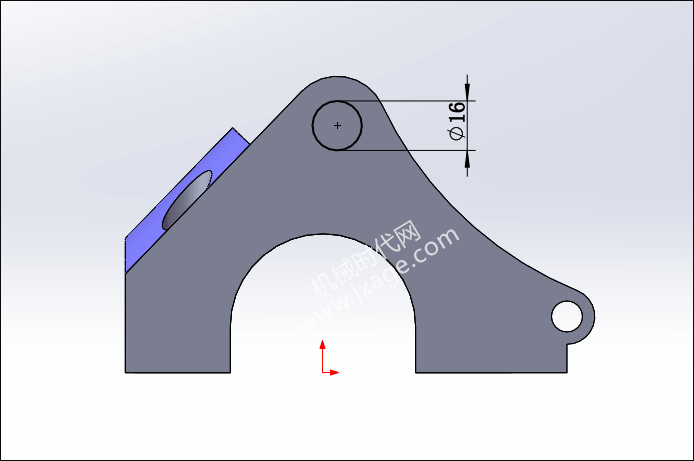

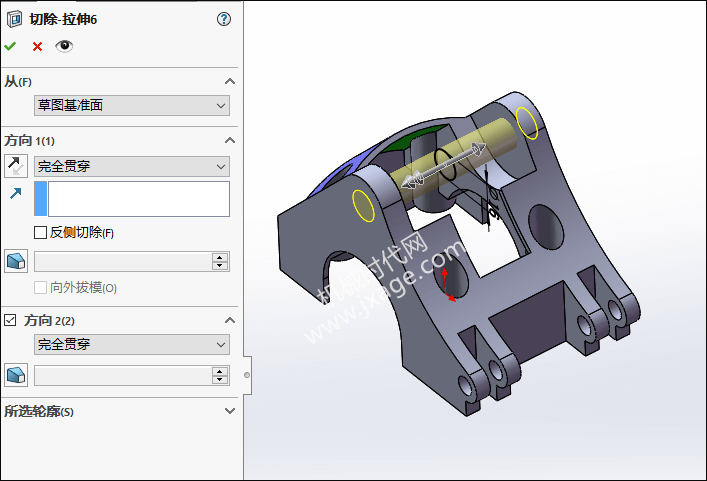

14.点击“拉伸切除”，在如下图所示的面上绘制如下图所示草绘。

设置为完全贯穿。

15.完成。
