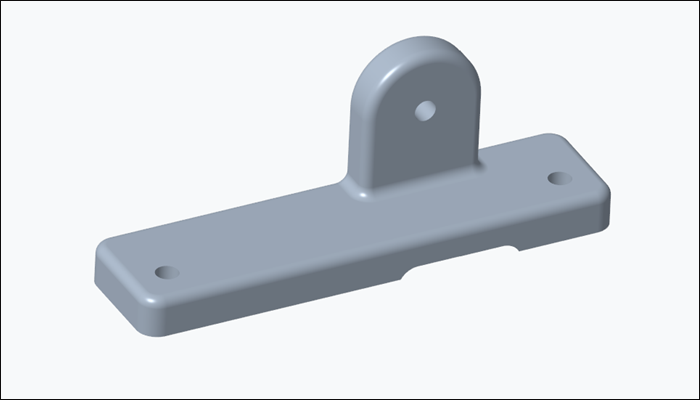

问题描述:一个支架零件通过两个螺栓孔固定在装配体上,支架的沉头孔的表面上承受了500N的法向压力。

文章末尾下载模型

方法:

1.打开模型。

2.点击【应用程序】-【Simulate】,如下图所示。

3.点击“材料”,弹出如下图所示的窗口,点击“创建新的实体材料”按钮,创建新材料。

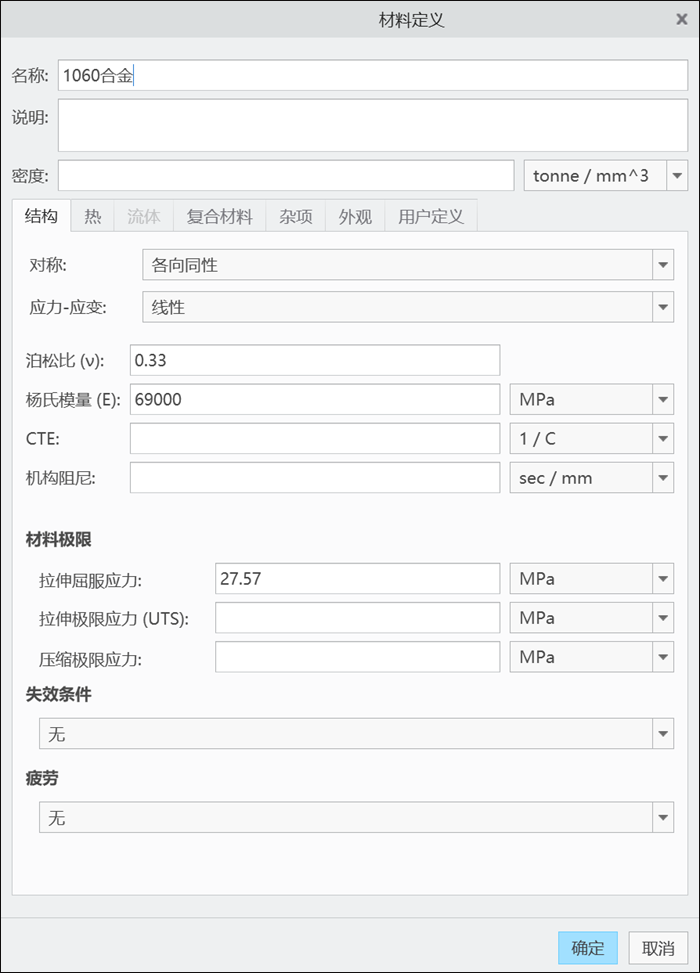

材料名称为1060合金,材料参数如下图所示。

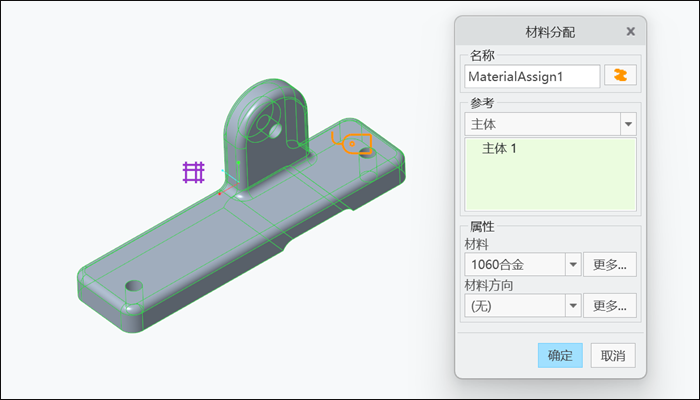

4.点击“材料分配”按钮,对零件分配上面创建的材料,如下图所示。

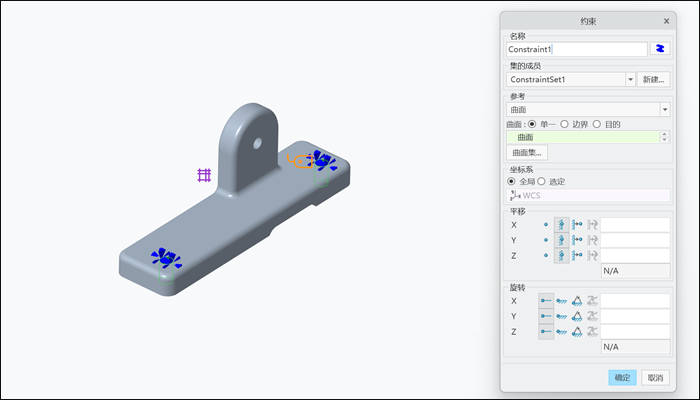

5.点击“位移”按钮,设置边界条件,在螺栓孔圆柱面上添加固定几何体约束。

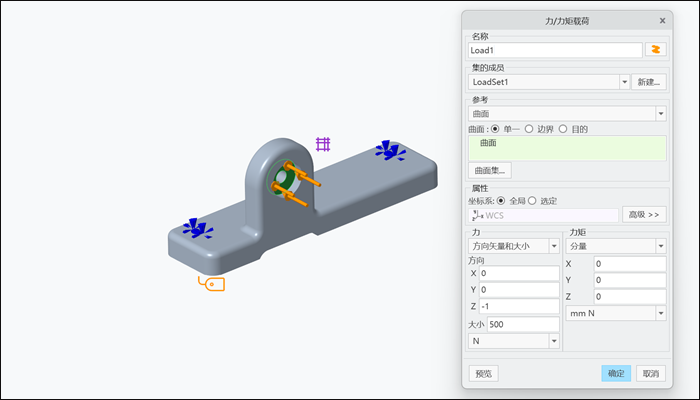

6.点击“力/力矩”按钮,在支架的沉头孔面上添加500N的力,如下图所示。

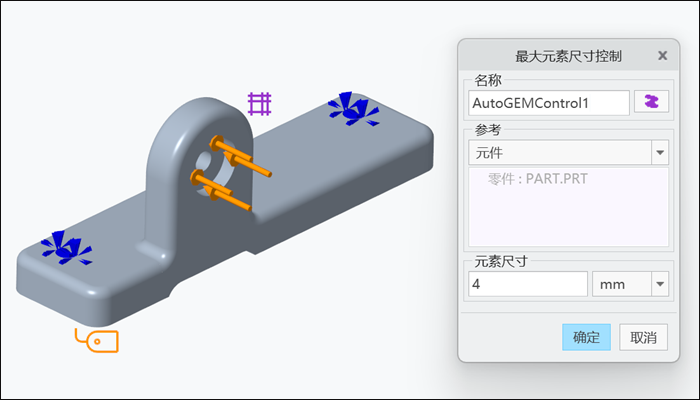

7.进行网格划分。点击【精细模型】,点击“控制”按钮,弹出如下图所示的窗口。设置最大元素尺寸为4mm,点击确定。

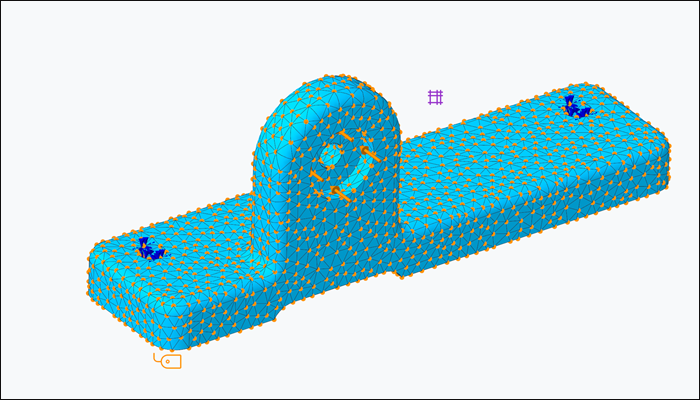

网格划分完成。

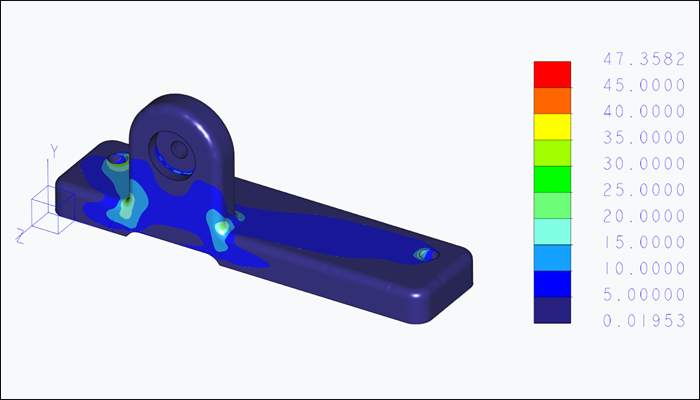

8.可以看到模型最大的von Mises应力值为47.36MPa,明显超出材料1060合金的屈服强度27.57MPa。目前得到的结果精度足够了吗?

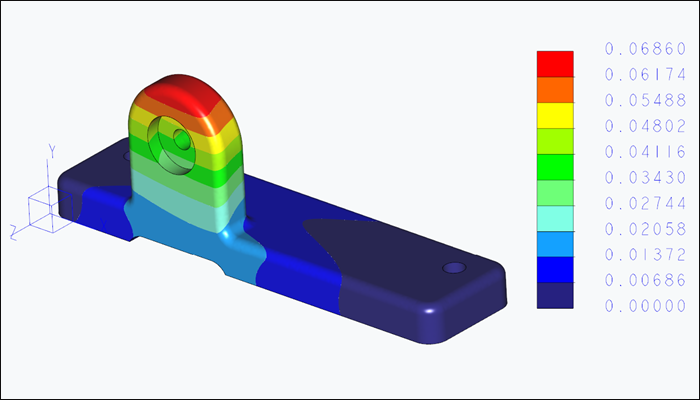

最大位移为0.0685mm,如下图所示。

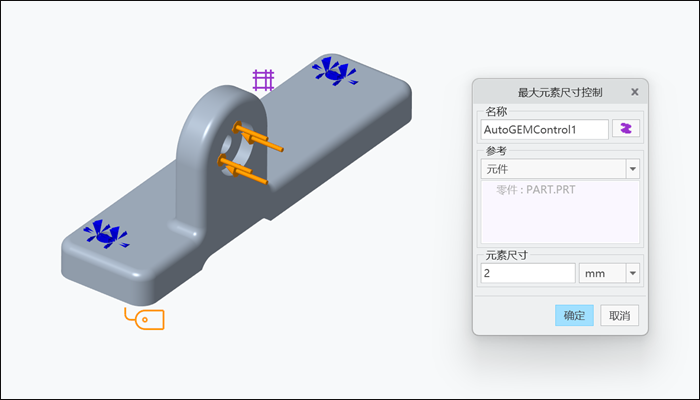

9.下面我们通过更细的网格来重新分析该模型。设置最大元素尺寸为2mm,点击确定。

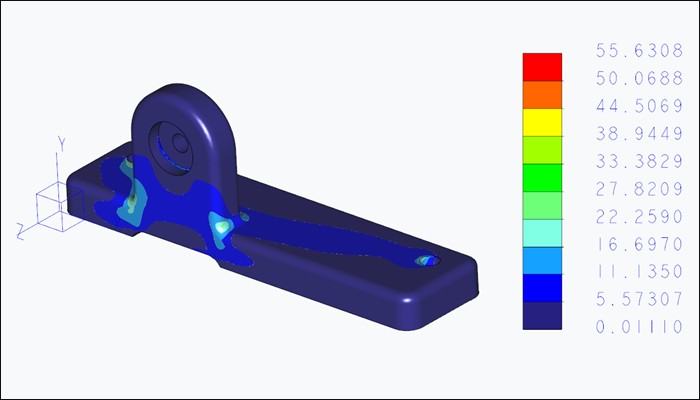

10.可以看到模型最大的von Mises应力值由47.36MPa提高到了55.63MPa,超出材料1060合金的屈服强度27.57MPa。

由此可以判定网格细化决定了仿真的有效性,要想得到更好的应力结果,有必要创建更加精细的网格。

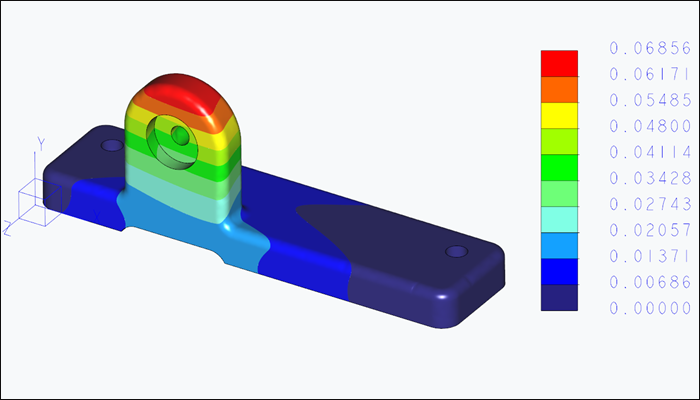

最大位移为0.0686mm,如下图所示。

我们可以观察到位移的改变量几乎相等,而最大von Mises应力值改变了17.5%。应力的改变量较大主要是因为位移是有限元分析中的主要未知量,比应力和应变更加精确。相对较粗的网格也可以得到满意的位移结果,然而要得到满意的应力结果,就需要更加精细的网格。
