Creo Simulate有限元分析(3):带孔平板

  • 318 次阅读
  • 阅读模式

模型如下图所示:

文章末尾下载练习模型

方法:

1.打开模型。

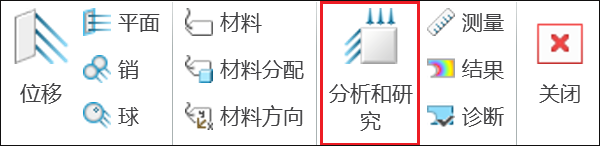

2.点击【应用程序】-【Simulate】,如下图所示。

3.点击“材料”,弹出如下图所示的窗口,点击“创建新的实体材料”按钮,创建新材料。

材料名称为AISI 304,材料参数如下图所示。

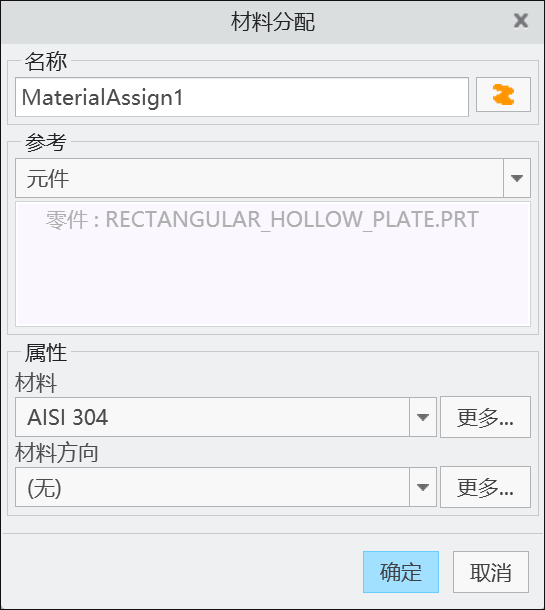

4.点击“材料分配”按钮,对零件分配上面创建的材料,如下图所示。

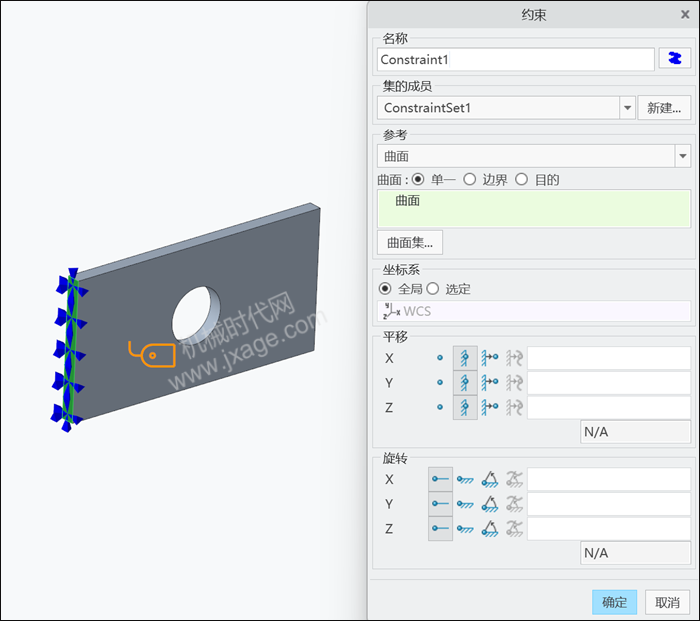

5.点击“位移”按钮,设置边界条件,对下图所示的面上施加固定约束。

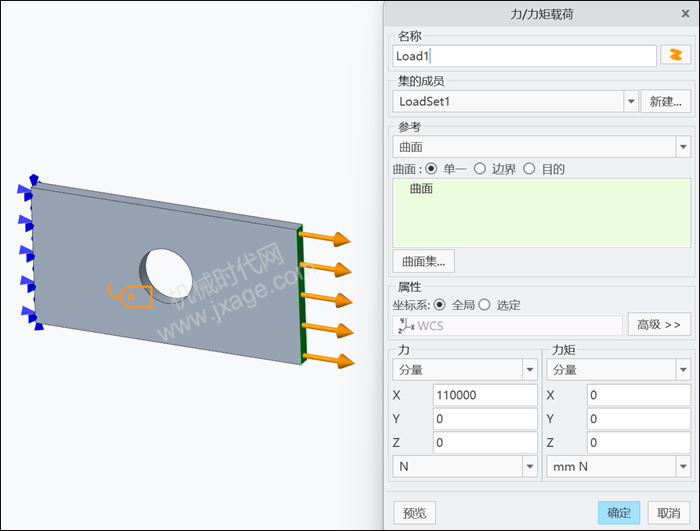

6.点击“力/力矩”按钮,在下图所示的面上施加载荷,力的大小为110000N,方向向外。

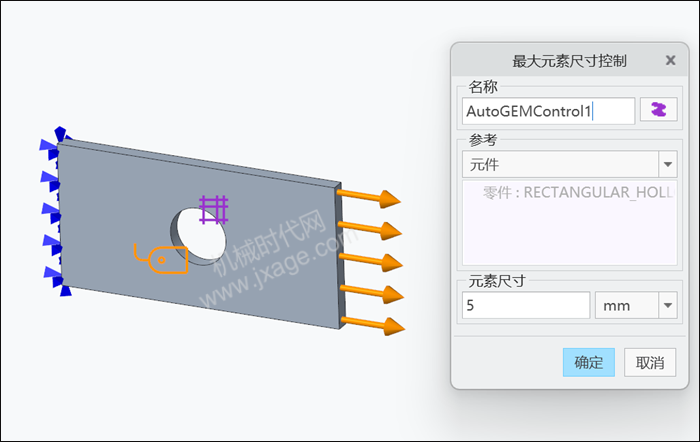

7.进行网格划分。点击【精细模型】,点击“控制”按钮,弹出如下图所示的窗口。设置最大元素尺寸为5mm,点击确定。

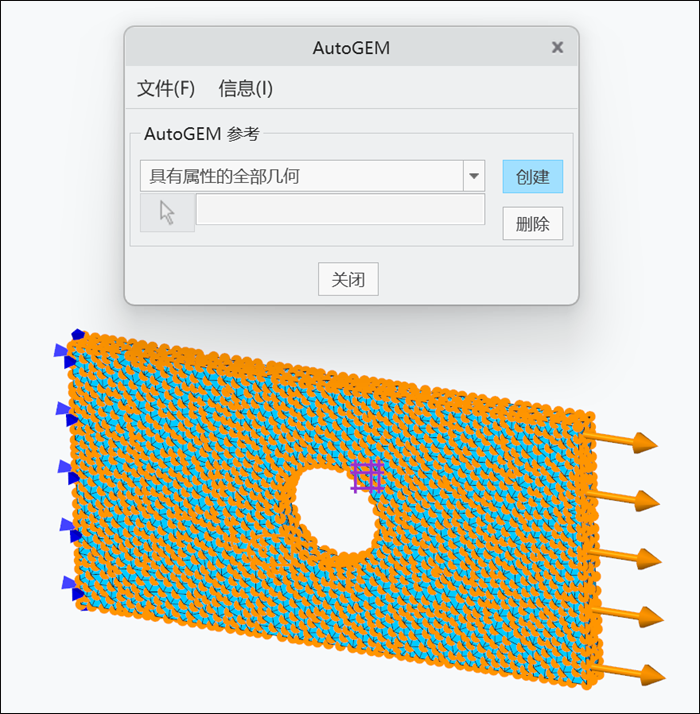

点击“AutoGEM”,然后点击创建,生成网格。

8.点击【分析和研究】。

新建一个静态分析。

9.按照下图进行设置。

10.点击开始运行。

11.计算完成。点击“查看设计研究或有限元分析结果”按钮。

12.按照下图进行设置,查看von Mises应力。

13.这样我们就可以得到分析的结果。从分析结果可以看出:带孔平板的最大变形量为0.1435mm,而最大von Mises应力为416.59MPa,超过了AISI 304的屈服强度206.8MPa。和SolidWorks Simulation的计算结果基本一致。
