Creo Simulate有限元分析(2):施加力载荷

ZDJ
管理员
1349
文章
0
粉丝
Simulate评论10,8719字数 331阅读模式

Creo Simulate有限元分析(2):施加力载荷-图片1

方法:

1.首先我们需要设置一下当前的工作目录,便于文件的管理。

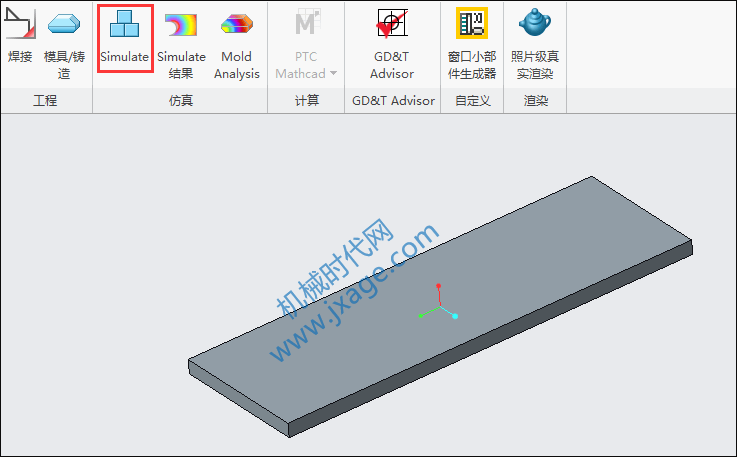

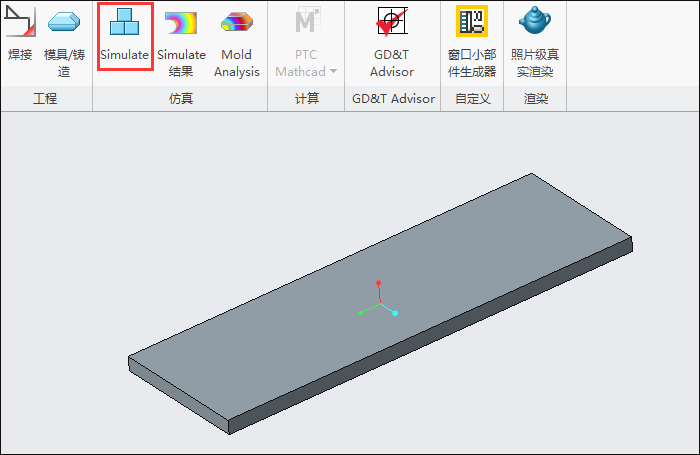

2.我们创建一个10x100x300mm的长方体,如下图所示。点击【应用程序】-【Simulate】。

Creo Simulate有限元分析(2):施加力载荷-图片2

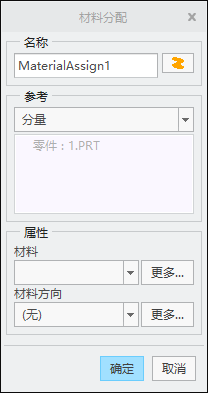

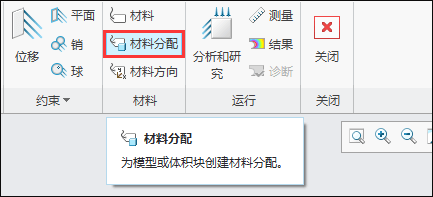

3.对零件施加指定的材料。点击‘材料分配’按钮,如下图所示。

Creo Simulate有限元分析(2):施加力载荷-图片3

在弹出的窗口中点击“更多”。

Creo Simulate有限元分析(2):施加力载荷-图片4

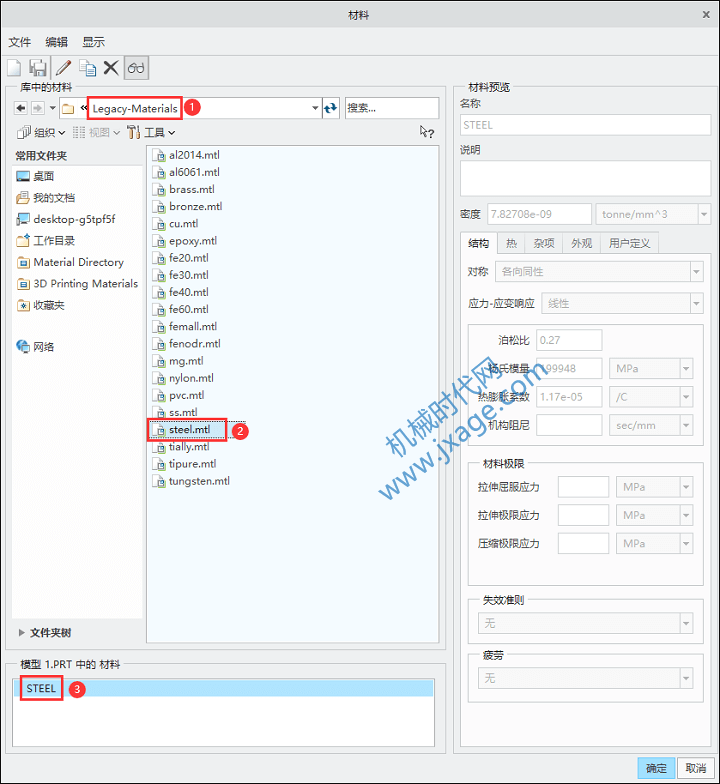

按照下图所示的步骤进行操作,将steel材料添分配给零件。

Creo Simulate有限元分析(2):施加力载荷-图片5

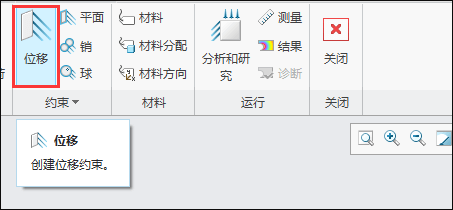

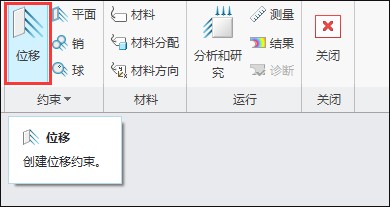

4.设置边界条件。点击“位移”按钮,如下图所示。

Creo Simulate有限元分析(2):施加力载荷-图片6

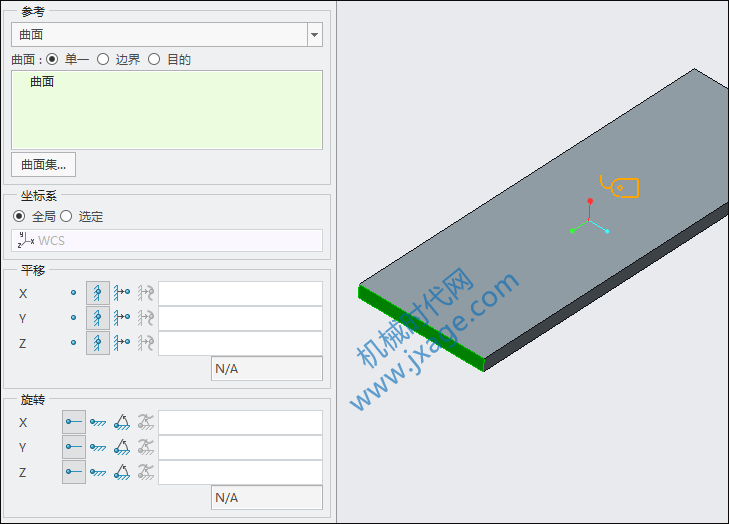

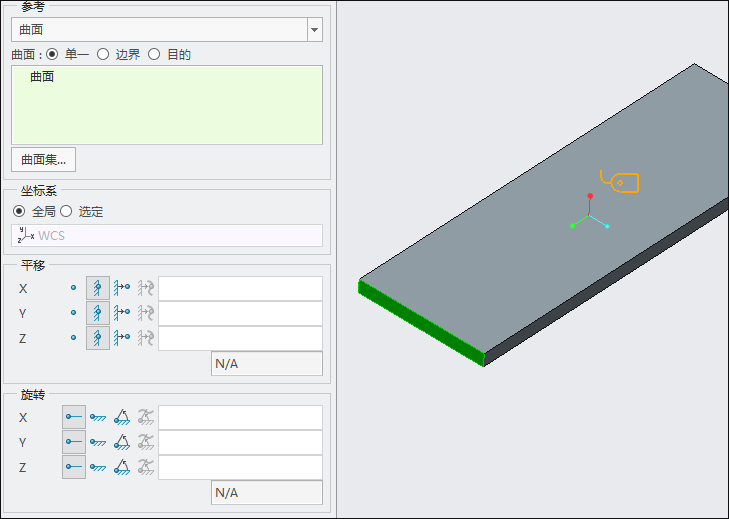

选择下图绿色的端面,点击确定。

Creo Simulate有限元分析(2):施加力载荷-图片7

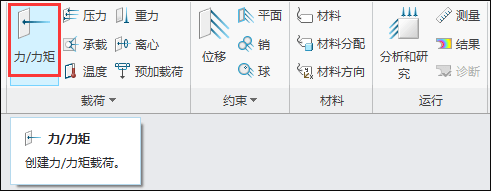

5.施加载荷。点击“力/力矩”按钮,如下图所示。

Creo Simulate有限元分析(2):施加力载荷-图片8

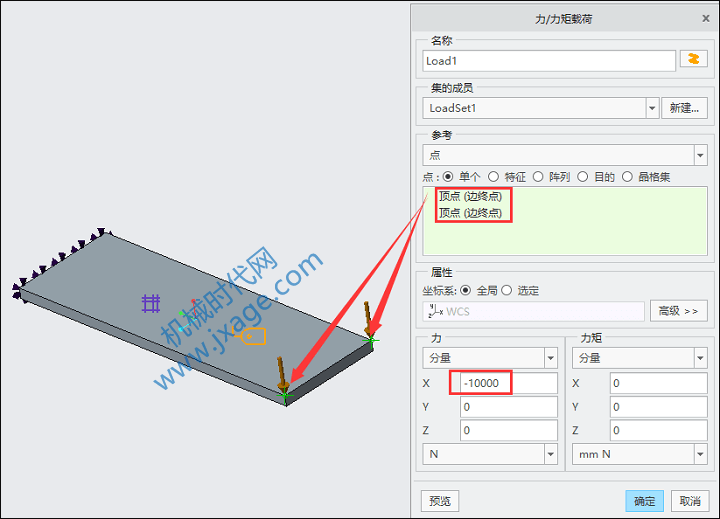

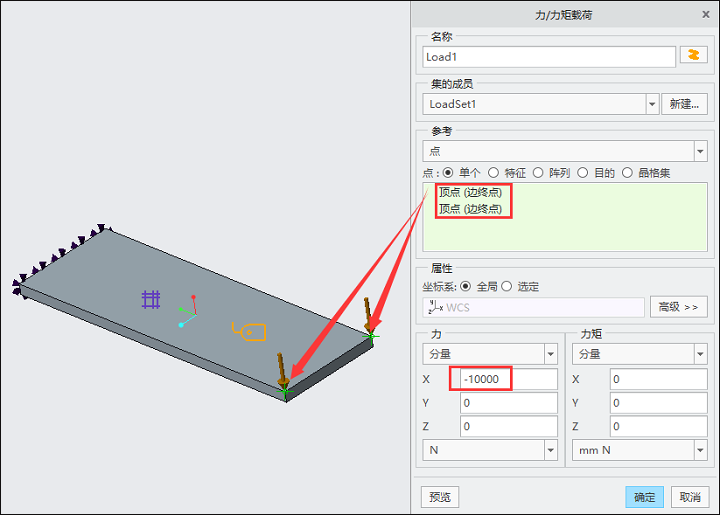

按住Ctrl键选择下图两个顶点,设置X方向力的值为-10000,点击确定。

Creo Simulate有限元分析(2):施加力载荷-图片9

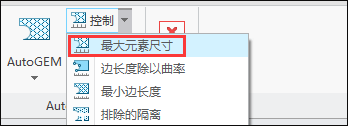

6.进行网格划分。点击【精细模型】,点击“控制”按钮,如下图所示。

Creo Simulate有限元分析(2):施加力载荷-图片10

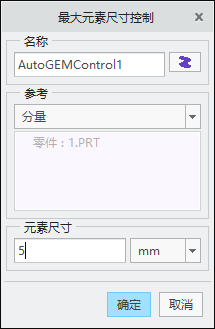

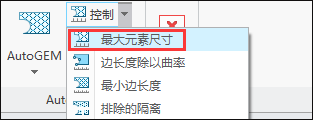

选择分量,如下图所示,设置最大元素尺寸为5mm,点击确定。

Creo Simulate有限元分析(2):施加力载荷-图片11

点击“AutoGEM”。

Creo Simulate有限元分析(2):施加力载荷-图片12

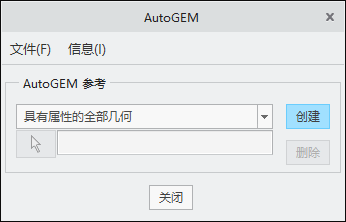

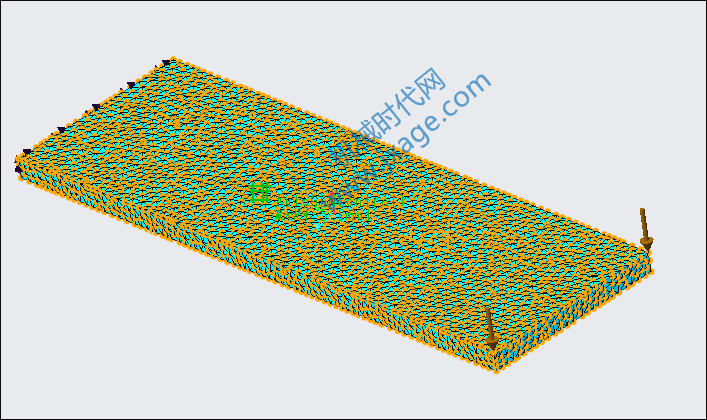

然后点击创建,生成网格。

Creo Simulate有限元分析(2):施加力载荷-图片13

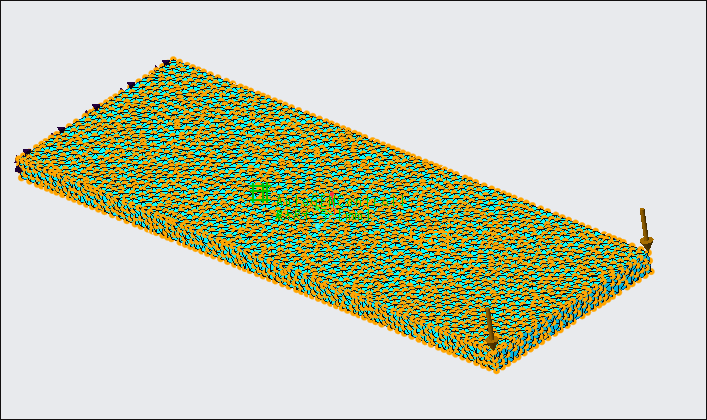

网格生成完成。

Creo Simulate有限元分析(2):施加力载荷-图片14

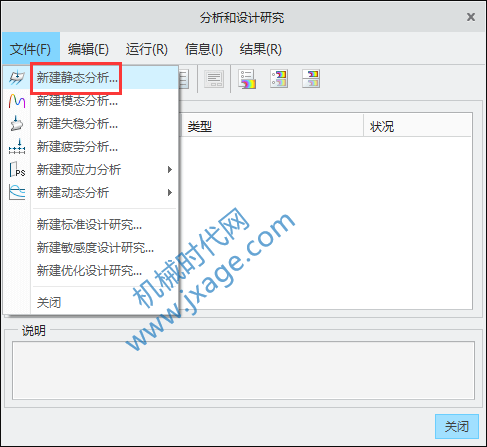

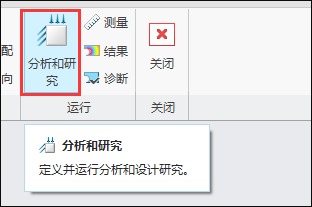

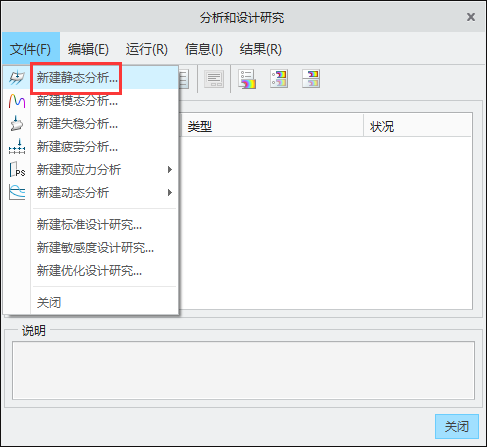

7.点击【分析和研究】,新建一个静态分析。

Creo Simulate有限元分析(2):施加力载荷-图片15

Creo Simulate有限元分析(2):施加力载荷-图片16

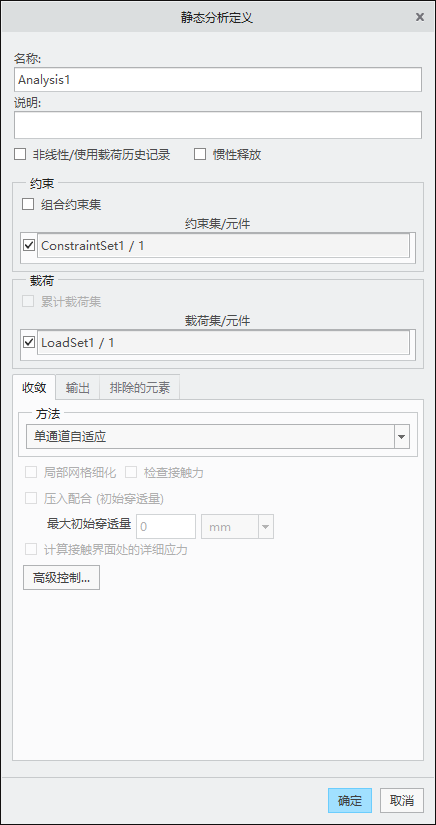

按照下图进行设置。

Creo Simulate有限元分析(2):施加力载荷-图片17

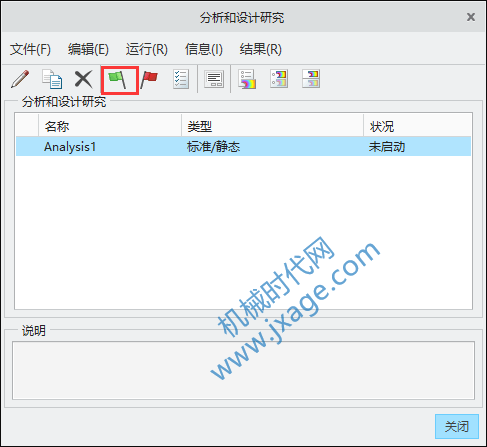

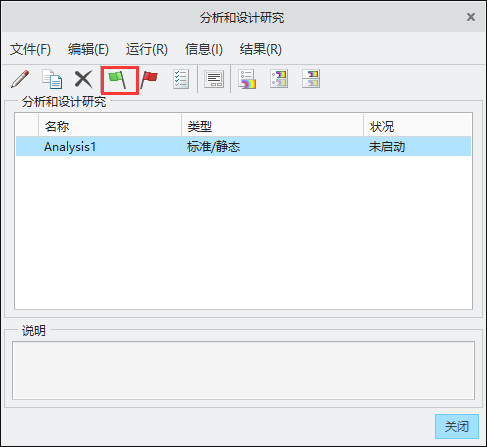

点击开始运行。

Creo Simulate有限元分析(2):施加力载荷-图片18

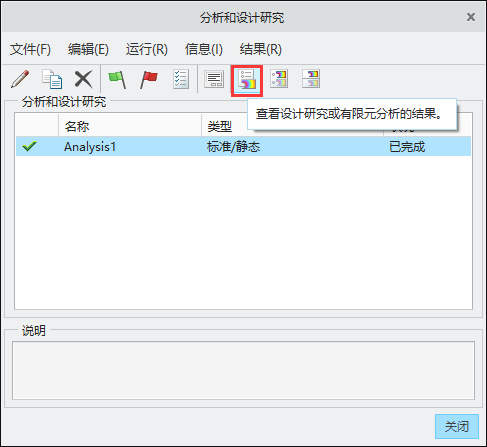

计算完成。点击“查看设计研究或有限元分析结果”按钮。

Creo Simulate有限元分析(2):施加力载荷-图片19

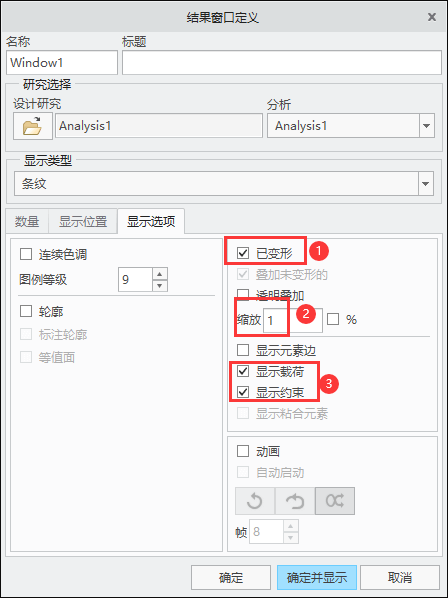

按照下图进行设置,查看von Mises应力。

Creo Simulate有限元分析(2):施加力载荷-图片20

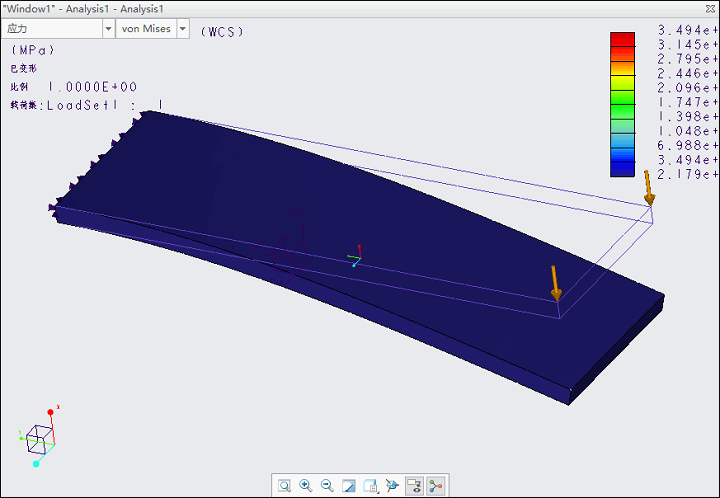

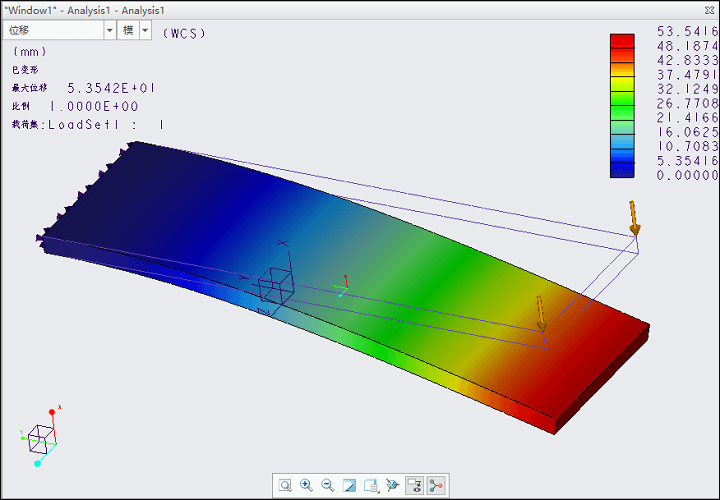

8.查看计算结果。下图是梁的von Mises应力和变形云图。

Creo Simulate有限元分析(2):施加力载荷-图片21

Creo Simulate有限元分析(2):施加力载荷-图片22
