Creo Simulate有限元分析(1):静力学分析流程

Creo除了可以进行设计,还可以进行结构分析,下面小编将开始介绍如何使用Simulate进行静力学分析。

方法:

1.首先我们需要设置一下当前的工作目录,便于文件的管理。

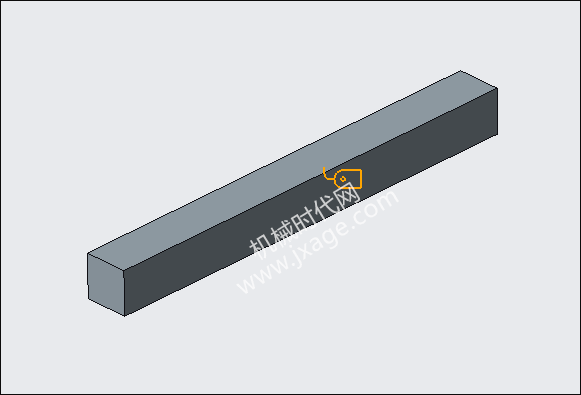

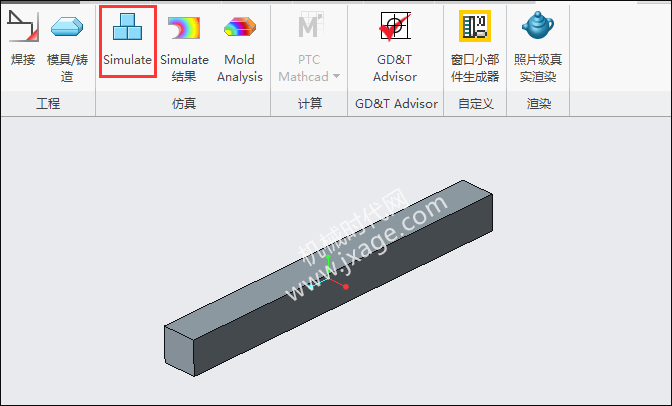

2.我们创建一个100x100x1000mm的梁,如下图所示。点击【应用程序】-【Simulate】。

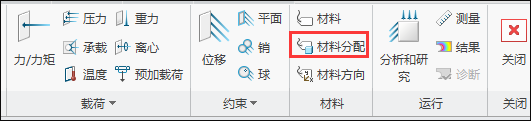

3.对零件施加指定的材料。点击‘材料分配’按钮,如下图所示。

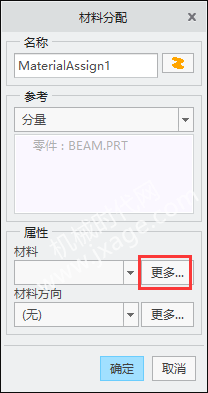

在弹出的窗口中点击“更多”。

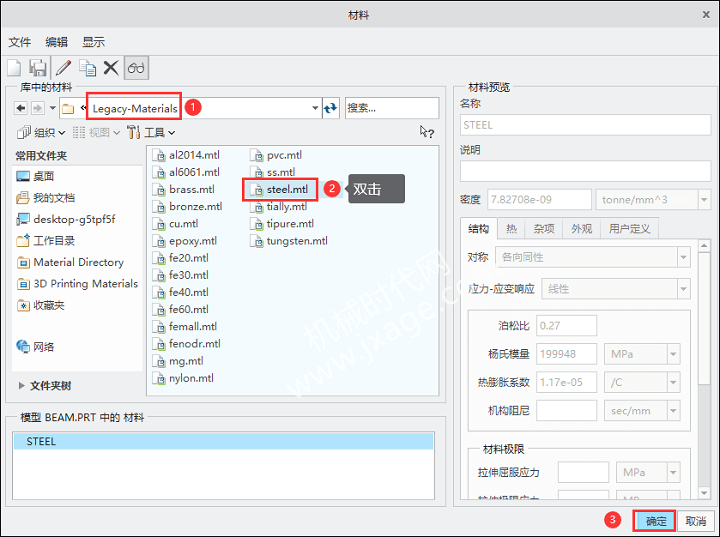

按照下图所示的步骤进行操作,将steel材料添分配给零件。

指定材料完成后,出现如下的符号图标。

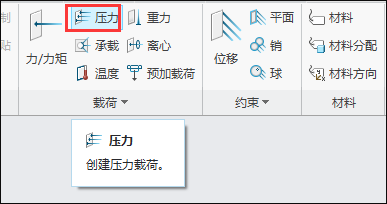

4.施加载荷。点击“压力”按钮,如下图所示。

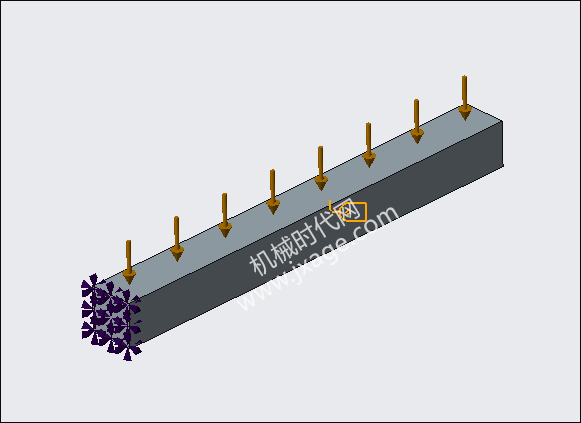

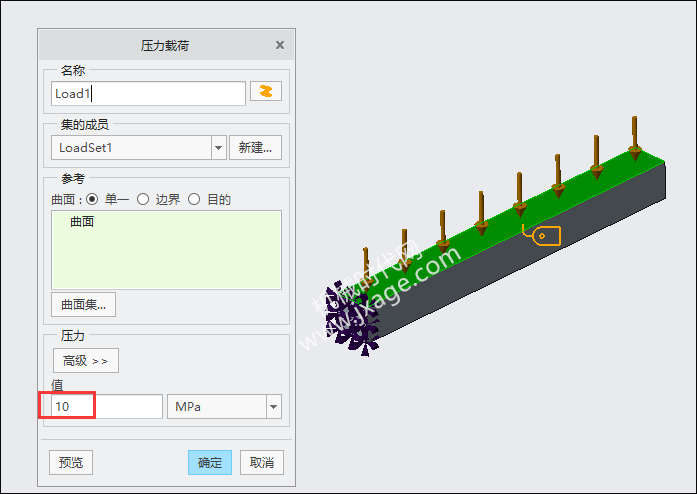

选择下图绿色的面,设置压力的值为10Mpa,点击确定。

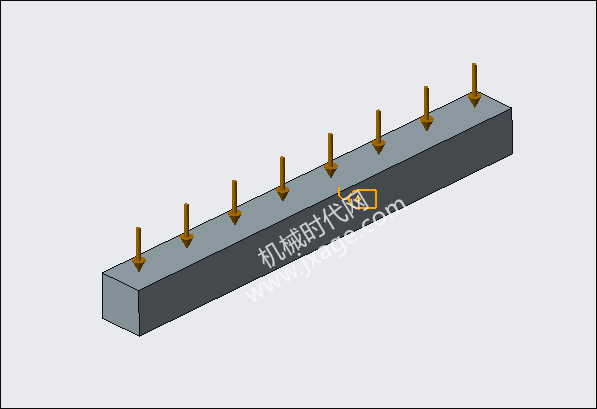

压力载荷施加完成。

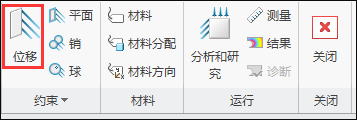

5.设置边界条件。点击“位移”按钮,如下图所示。

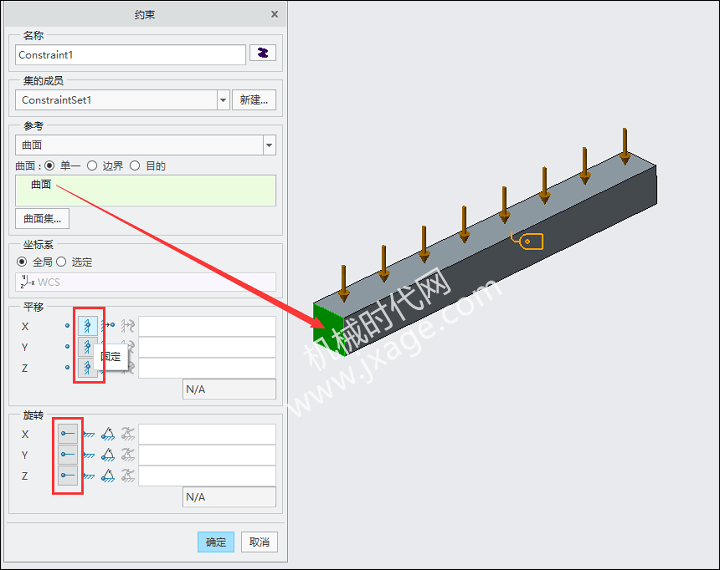

选择下图绿色的端面,点击确定。

完成。

6.进行网格划分。点击【精细模型】,点击“控制”按钮,如下图所示。

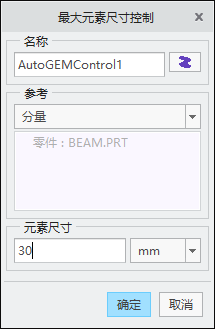

选择分量,如下图所示,设置最大元素尺寸为30mm,点击确定。

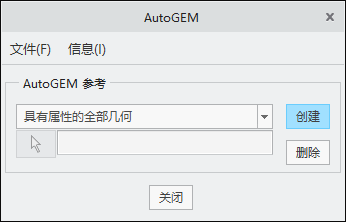

点击“AutoGEM”。

然后点击创建,生成网格。

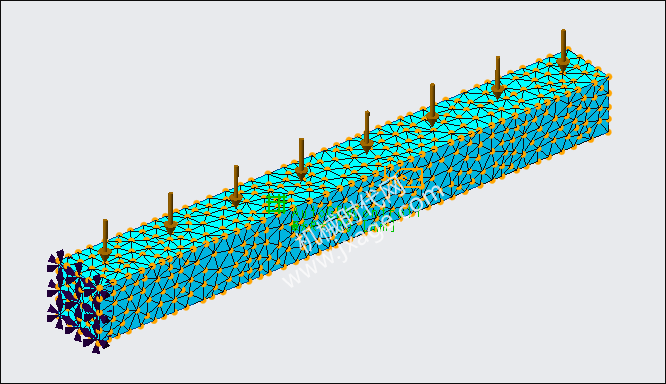

网格生成完成。

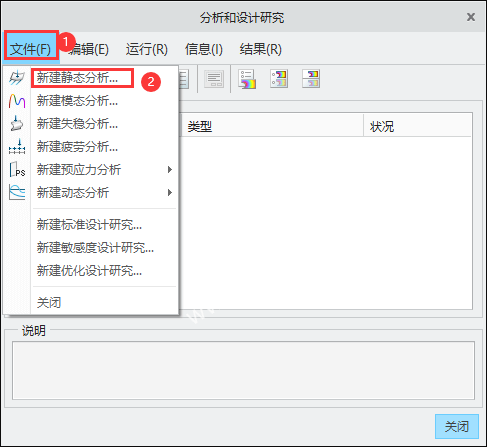

7.点击【分析和研究】,新建一个静态分析。

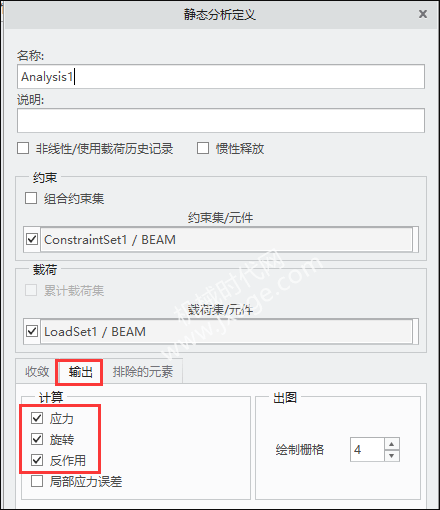

按照下图进行设置。

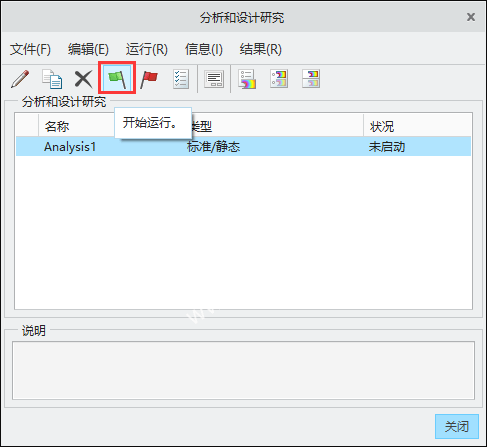

点击开始运行。

点击是。

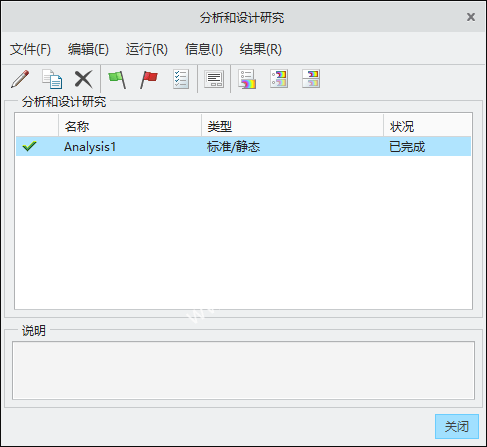

计算完成。

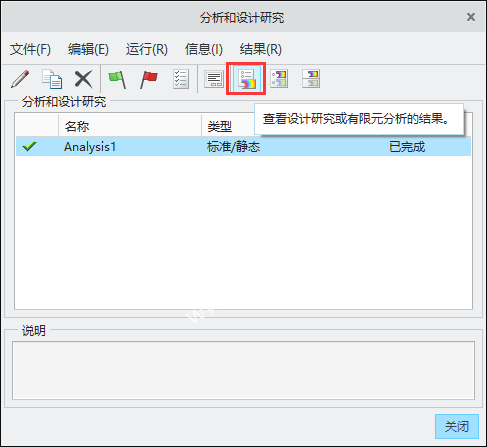

8.后处理。点击“查看设计研究或有限元分析结果”按钮。

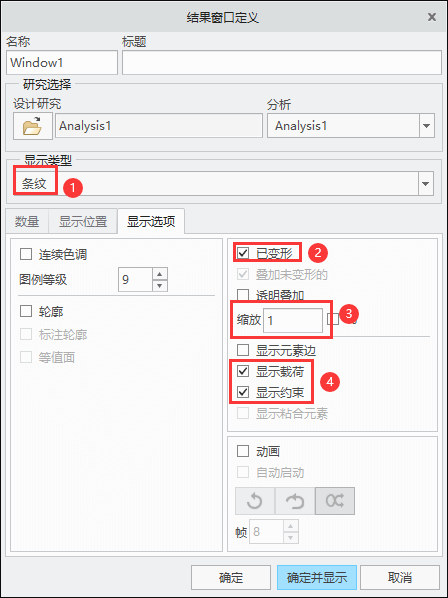

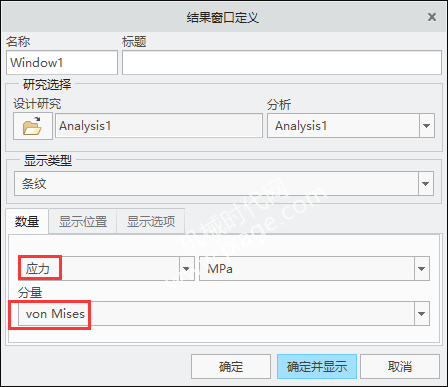

按照下图进行设置,查看von Mises应力。

按照下图进行设置,点击“确定并显示”。

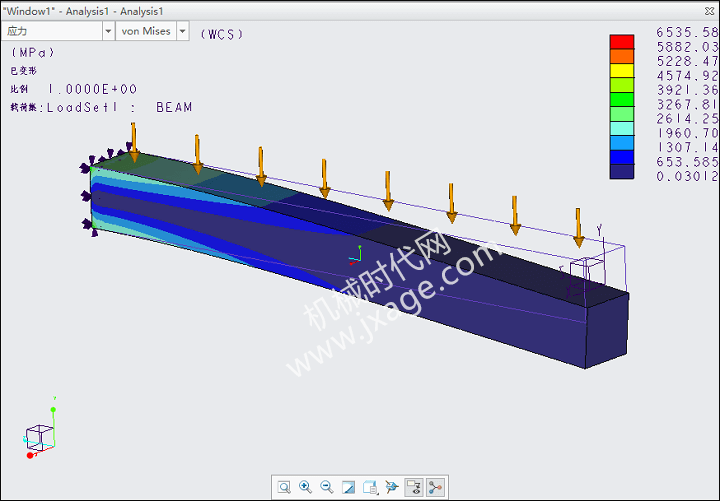

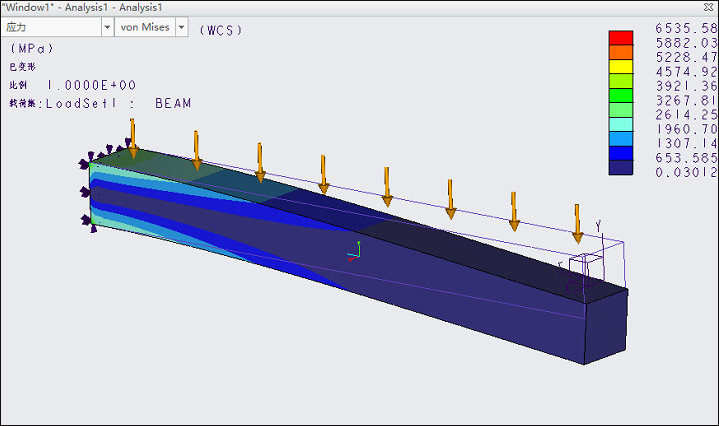

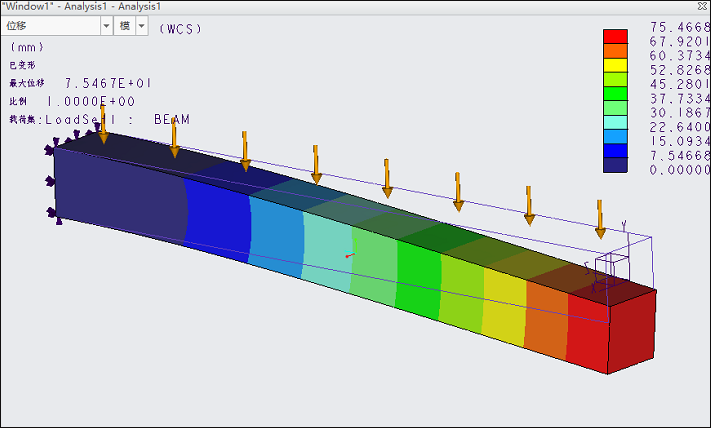

9.查看计算结果。下图是梁的von Mises应力和变形云图。
