Solidworks模板和设计库下载

  • 6
  • 4,914 次阅读
  • A+
所属分类:SolidWorks插件

solidworks

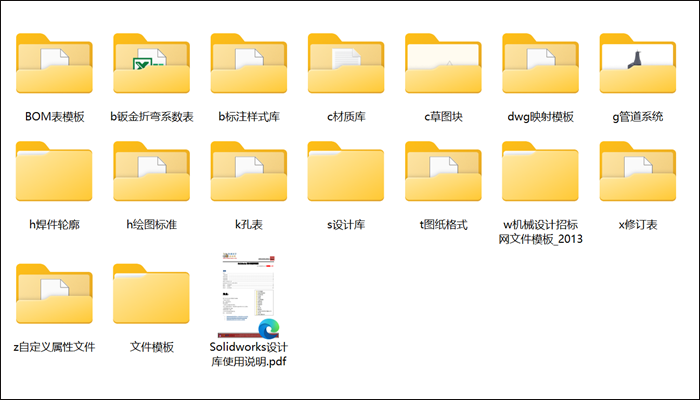

内容说明:


1.  零件,装配体,工程图(A1,A2,A3,A4)模板

a)零件模板:

自定义属性:设变版本,名称,设计者,设计日期。

配置特定属性:图号,型号,材料,质量,工艺,加工费,成本价,包装,喷涂,图纸记录。

b)装配体模板:

自定义属性:设变版本,名称,设计者,设计日期。

配置特定属性:图号,型号,材料,质量,成本价,包装,图纸记录,备注;购入价,来源。

c)工程图模板:

属性:制图,绘图日期,修订版本。

字体选用汉仪长仿宋体。

工程图表格属性值,除制图,和绘图日期链接到工程图属性外,其他属性均通过公式连接到零件及装配体。

添加设计变更修订表。

采用第三视角视图。

2.DWG映射模板:

用于直接导出到DWG文件,并区分图层,对应上色。

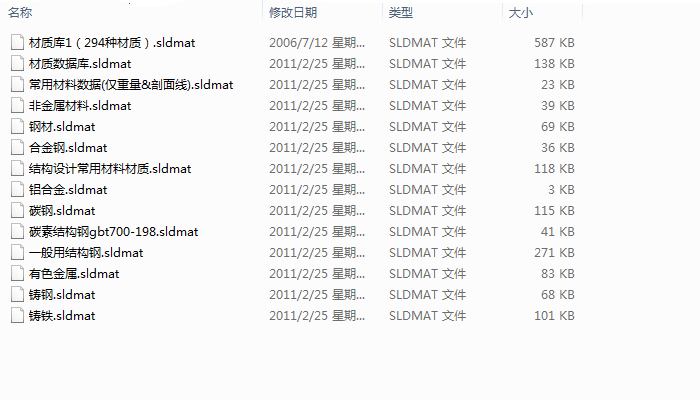

3.  材质库:

4. 标注样式库(快速增加公差)常用公差类型可以在制图时添加文件夹位置。

5. 设计库

a) 表面处理加工尺寸

b) 成型工具

c) 粗糙度

d)技术要求

e)密封件(带配置的派克密封圈、阪上密封圈)

f) 特征库

g)形位公差

6.修订表

7.自定义属性文件:可快速修改已有零件属性,匹配工程图模板

8. 图纸格式如果图纸大小不合适进行更改图纸时用。

提取密码

此处为隐藏的内容!
登录后才能查看!
