NX经典建模练习题

  • 3,960 次阅读
  • 阅读模式

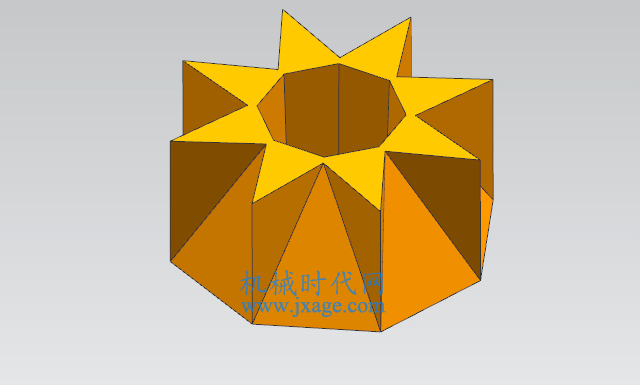

最近在网上遇到如下图所示的一个建模练习题,看了很多朋友的方法,感觉开启了新世界的大门,下面小编分享一个独特的建模方法供大家学习。值得注意的是这道题会涉及到一些计算。

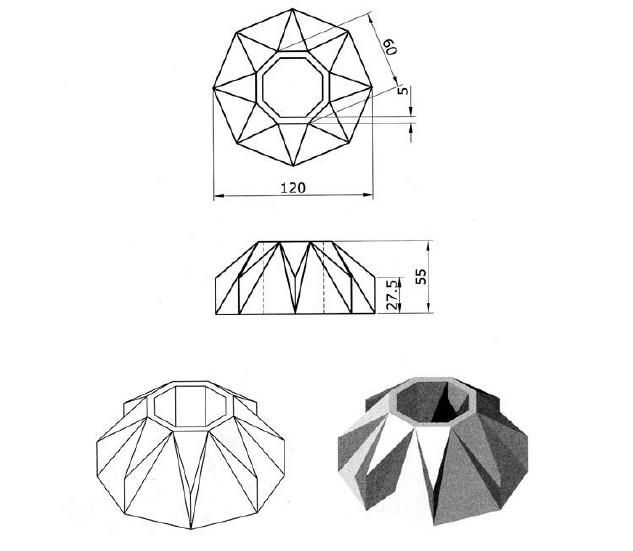

原题:

方法:

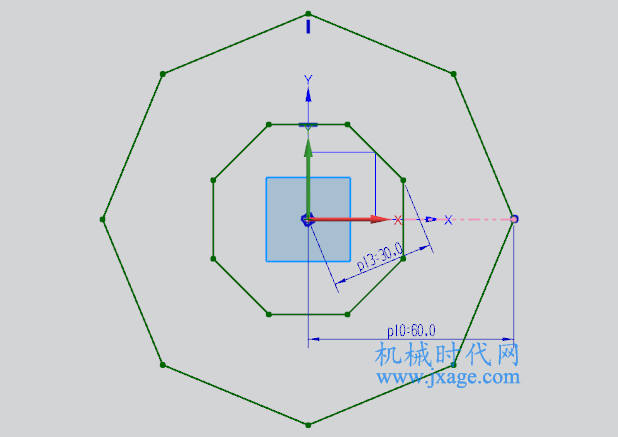

1.首先我们创建一个草图,并依次绘制如下图所示的2个8边形。

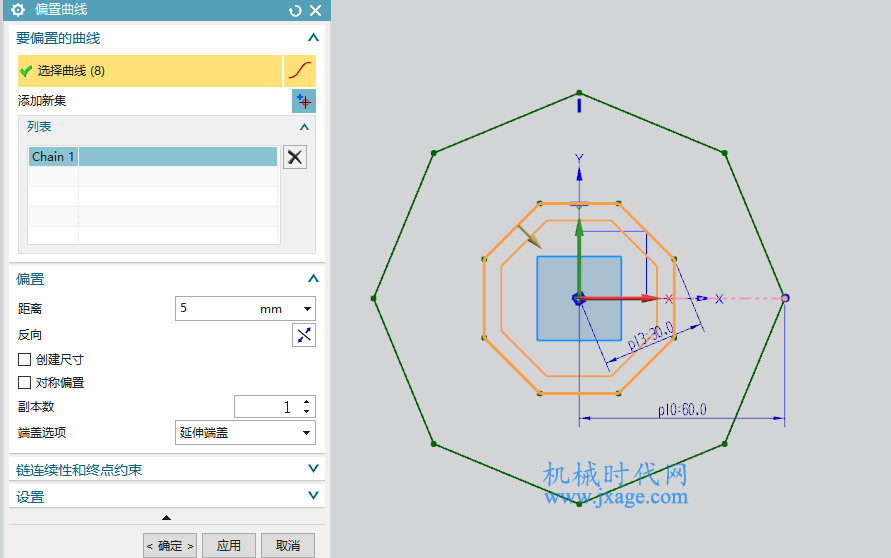

2.将第二个8边形向内进行偏置,距离为5,如下图所示。

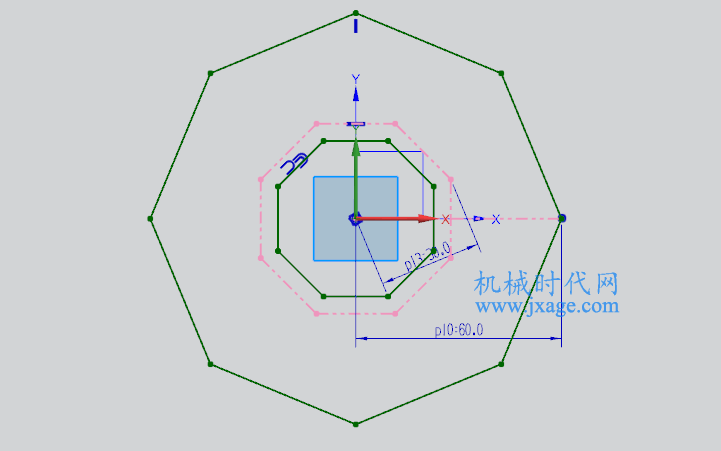

将第二个8边形的线条设置为参考线。



3.点击拉伸,选择上一步的草图,设置拉伸高度为55。

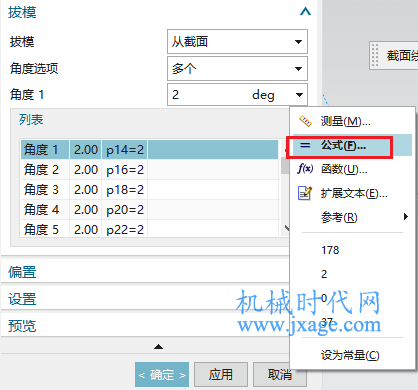

将拔模方式设置为“从截面”,角度选项设置为“多个”,在列表中选择其中的一个角度,将角度的值设置为“=公式”。

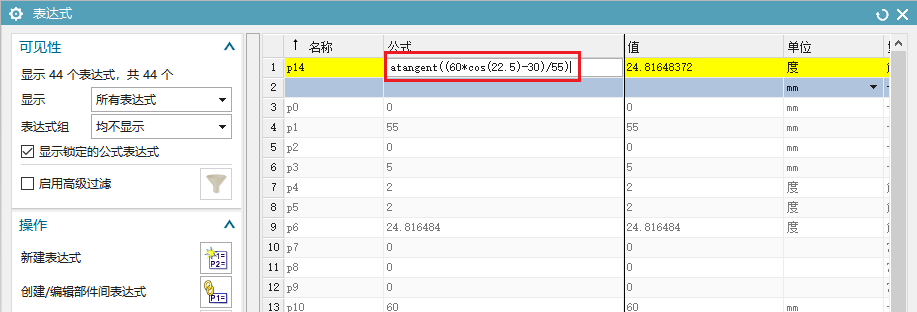

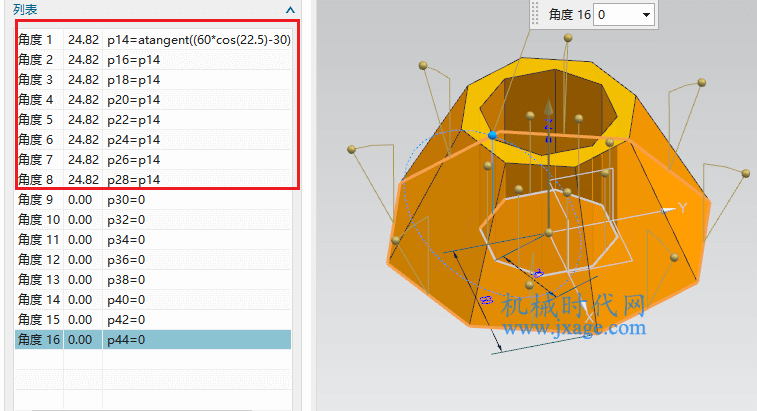

将角度的值设置为:atangent((60*cos(22.5)-30)/55),如下图所示。

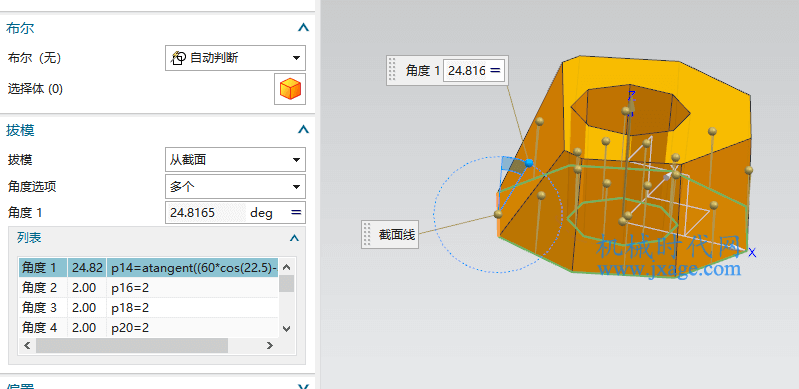

将角度2~8的值全部设置为角度1的值。

将角度9~16设置为0。

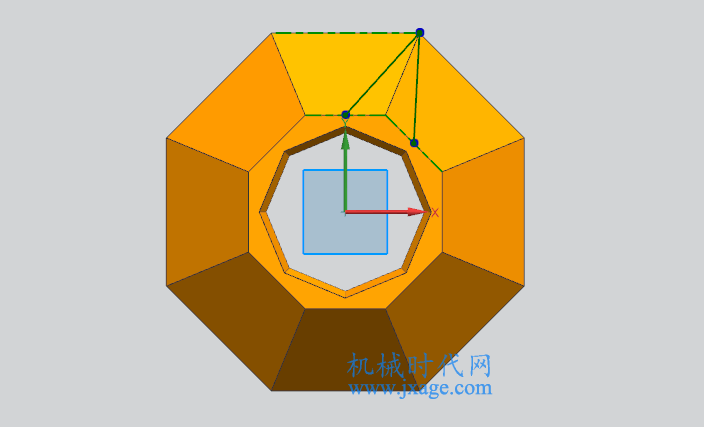

4.点击拉伸,在模型顶部上绘制如下图所示的草图。

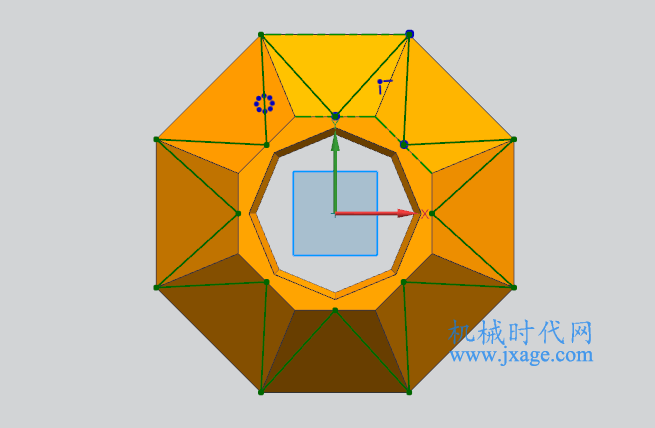

阵列草图。

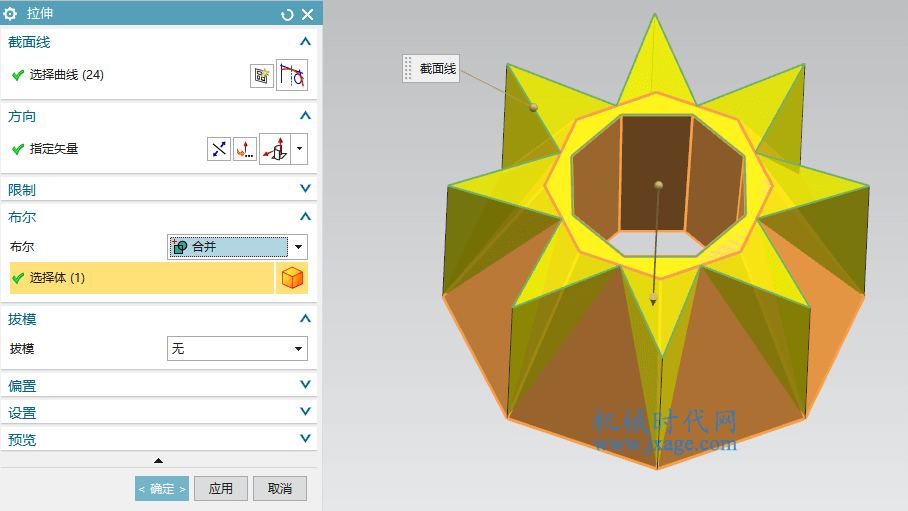

拉伸高度为55,将拉伸2和拉伸1进行合并。



完成。



5.再次点击拉伸,将模型上端的边向外偏移5创建8边形。

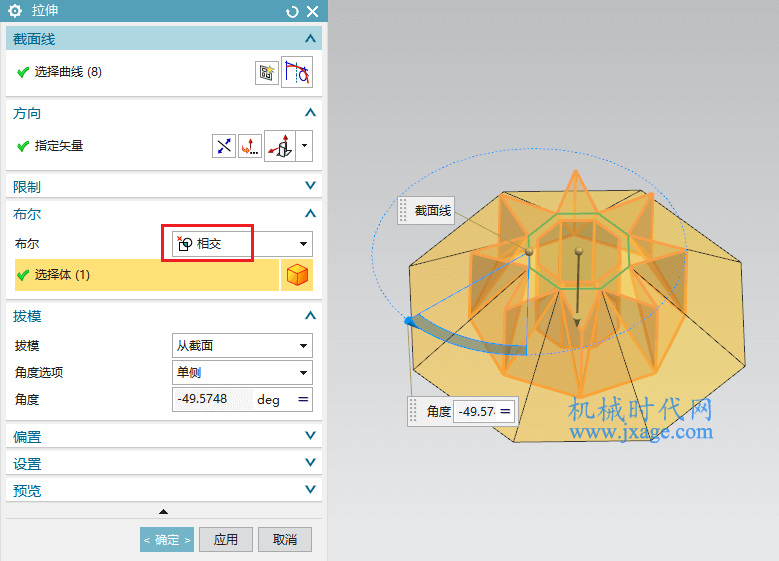

设置拔模角度。将拔模方式设置为“从截面”,角度选项设置为“单侧”,在列表中选择其中的一个角度,将角度的值设置为“=公式”。

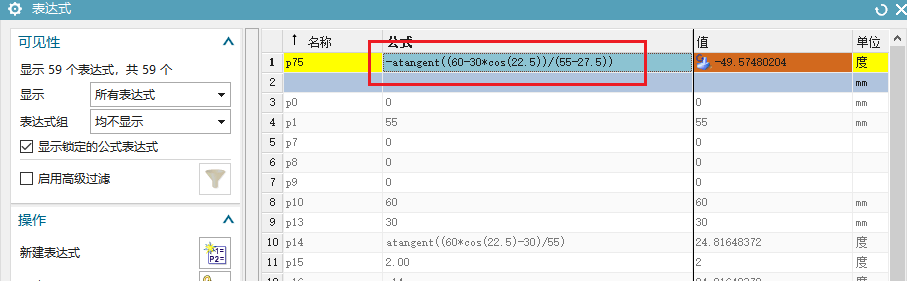

将角度的值设置为:-atangent((60-30*cos(22.5))/(55-27.5)),如下图所示。

布尔运算设置为“相交”。

完成。
