NX如何使用外部模型的局部几何特征？

有时候我们想使用某个模型上一个局部几何特征，自己想偷懒或者难以确定这个特征的参数，如何使用这个外部模型上的几何特征呢？

方法：

1.如果这个模型很复杂，我们可以通过拉伸或者拆分实体命令进行预处理，将其转化为一个简单的几何。如下图所示，我们想将图1这个几何特征复制到图2模型上使用。

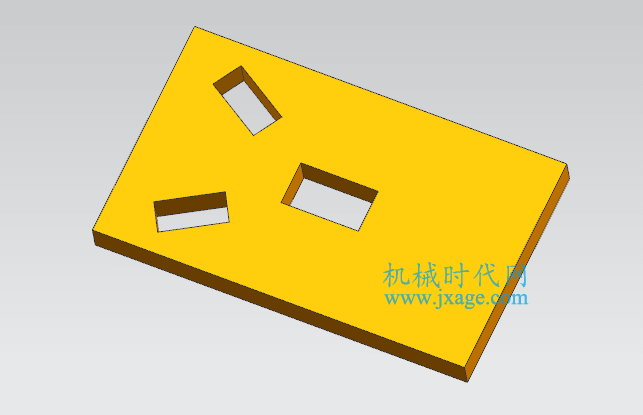

图 1

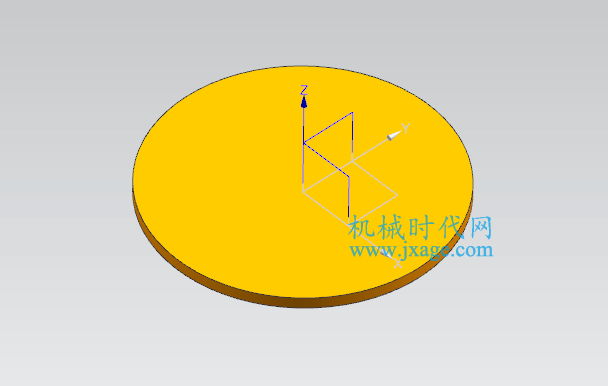

图 2

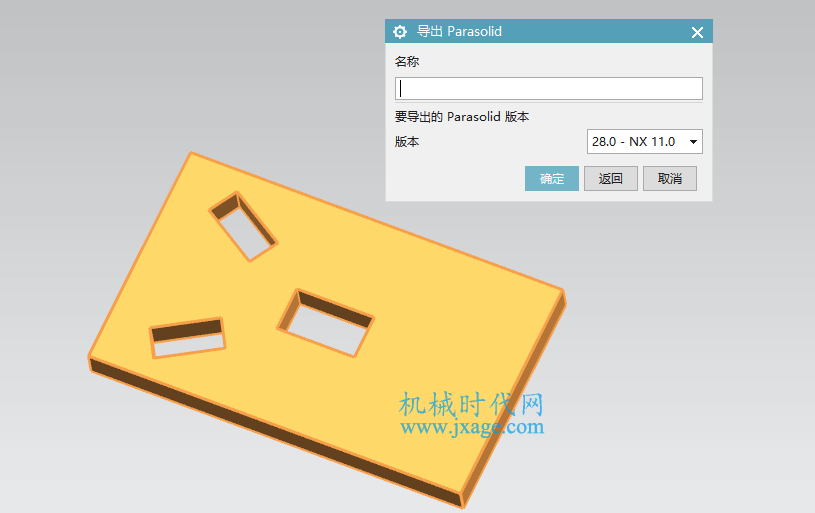

2.点击【文件】-【导出】，将模型1导出为Parasolid格式，选择下面的几何特征，点击确定完成。

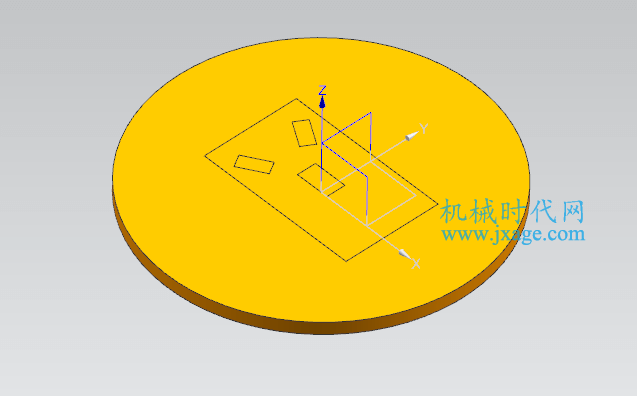

3.将上一步导出的模型导入到模型2中。点击【文件】-【导入】，将Parasolid格式的文件导入进来。

4.导入之后，我们可以根据需要将导入的几何实体的位置进行调整。

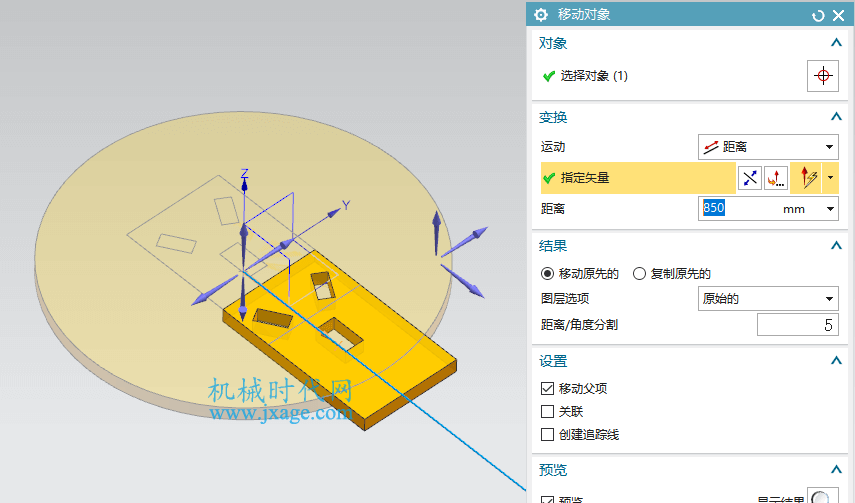

点击【编辑】-【移动对象】，将导入的几何实体移动到合适的位置。

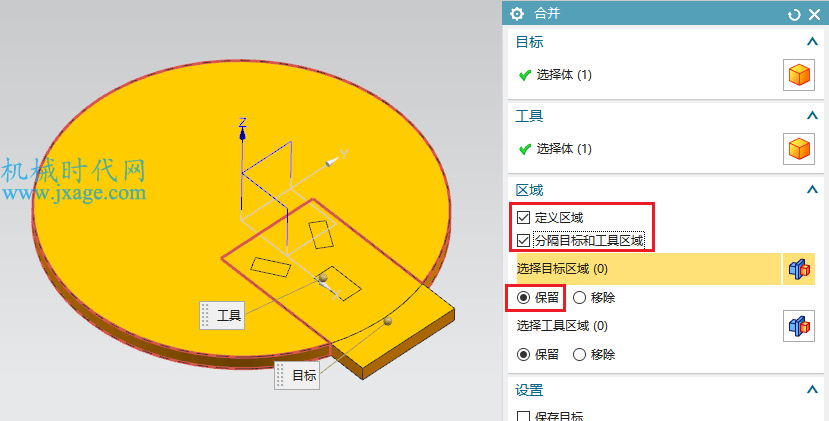

5.点击【合并】命令，依次选择目标体和工具体，勾选“定义区域”和“分隔目标和工具区域”。

选择下图红色封闭的目标区域作为保留的区域。

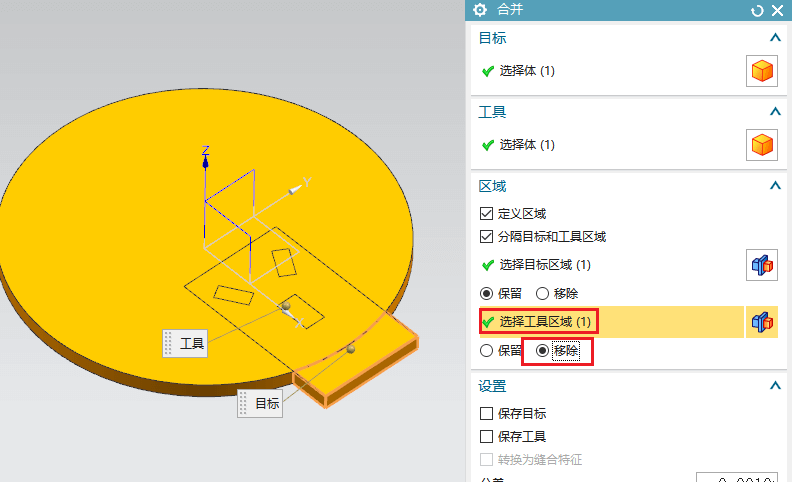

选择模型外部的工具区域作为移除的部分。

点击确定完成。这样我们就可以成功的将外部模型的局部几何特征复制到当前的模型中了。
