NX建模（13）：沿引导线扫掠和管道

今天我们简单介绍如何使用NX的沿引导线扫掠和管道命令。配套练习模型在文章末尾处可以下载。

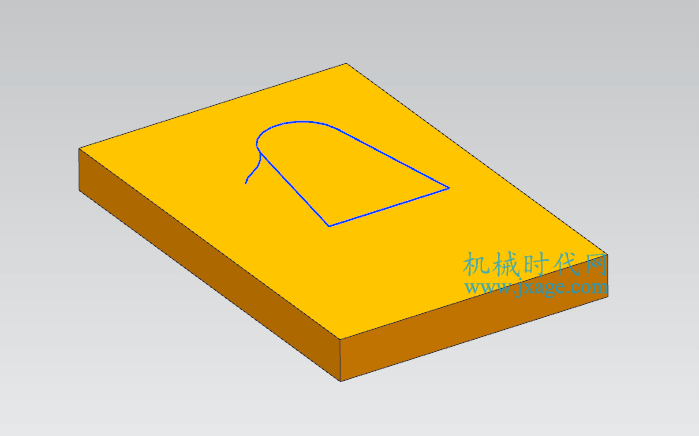

以下图为例，首先我们简单介绍沿引导线扫掠。

方法：

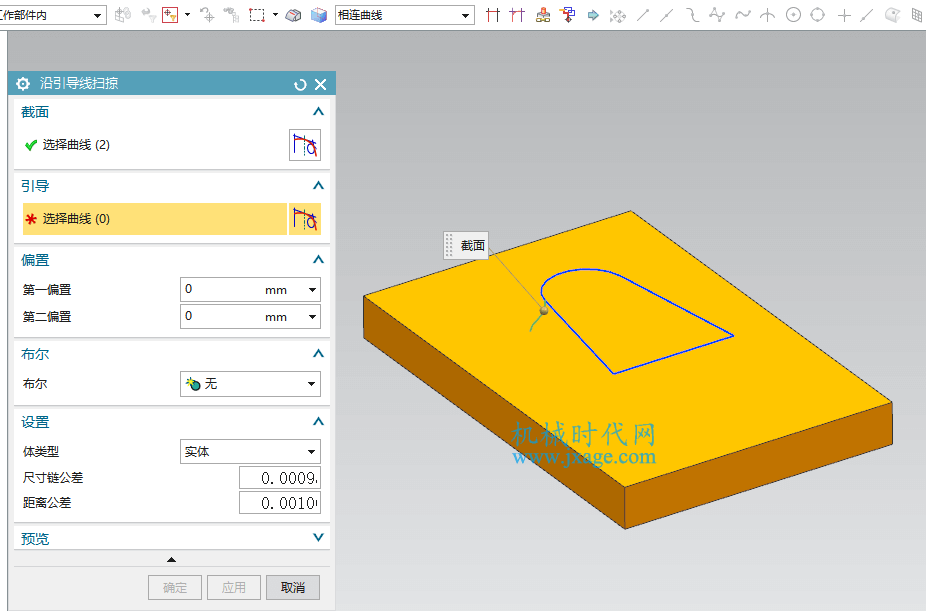

1.首先我们点击【沿引导线扫掠】命令，弹出下图所示的对话框。选择下图所示的开放曲线作为截面，选择封闭曲线作为扫掠的引导线。

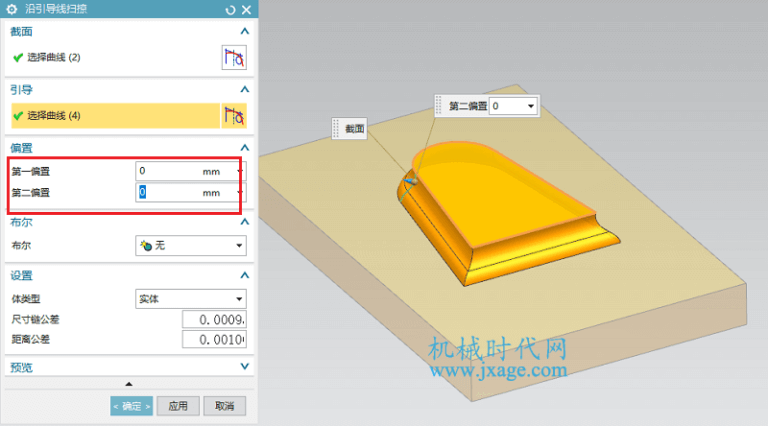

在设置栏中选择“体类型”为实体，点击确定即可完成扫掠。

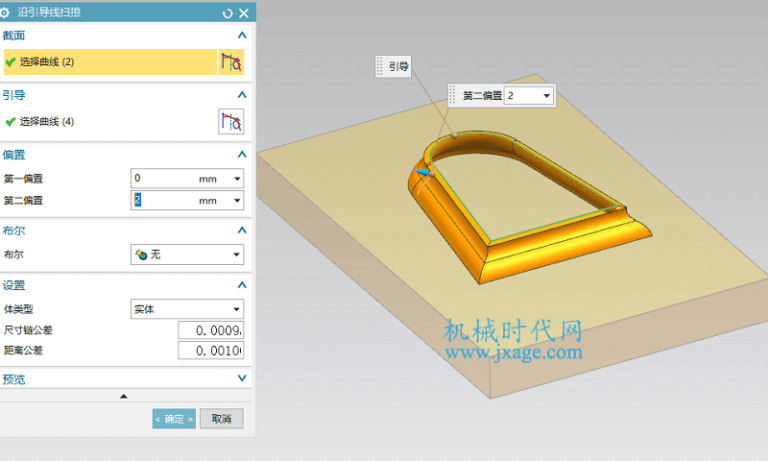

2.在偏置栏中我们可以设置第一偏置和第二偏置，可以得到如下图所示的结果。

3.除此之外，我们还可以设置扫掠的体类型为片体，如下图所示。

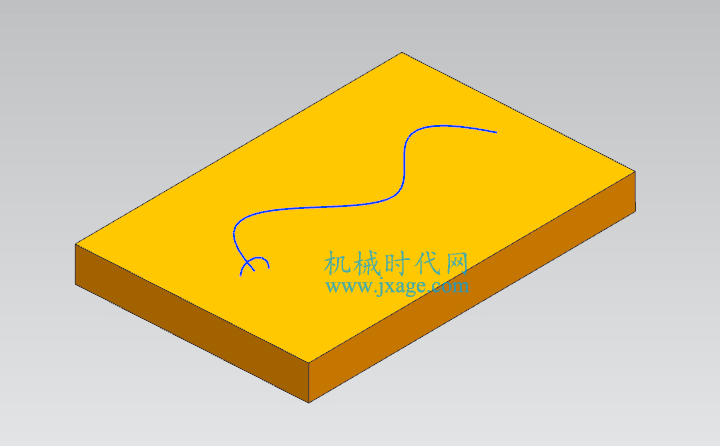

4.沿引导线扫掠命令可以通过布尔运算进行切除。以下图为例。

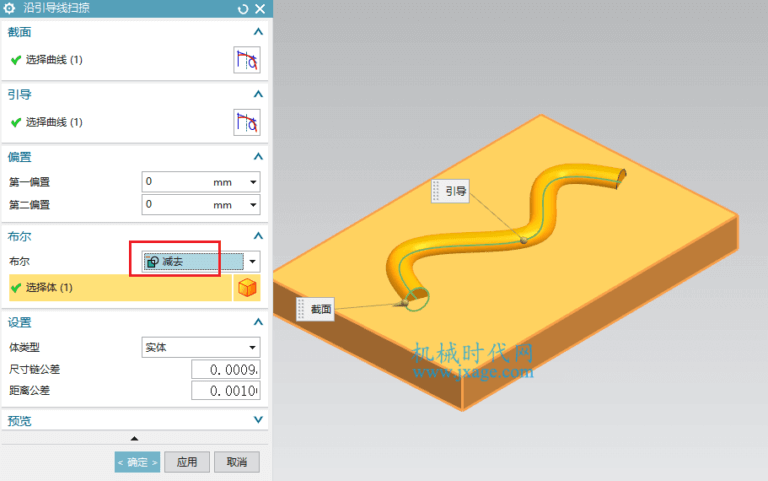

点击【沿引导线扫掠】命令，弹出下图所示的对话框。依次选择扫掠的截面和引导线，在布尔栏中选择“减去”，被切除体选择长方体。

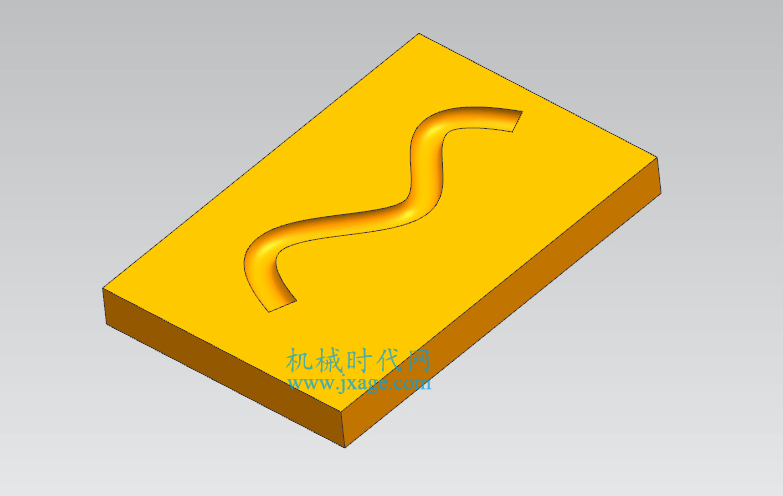

点击确定完成，结果如下图所示。

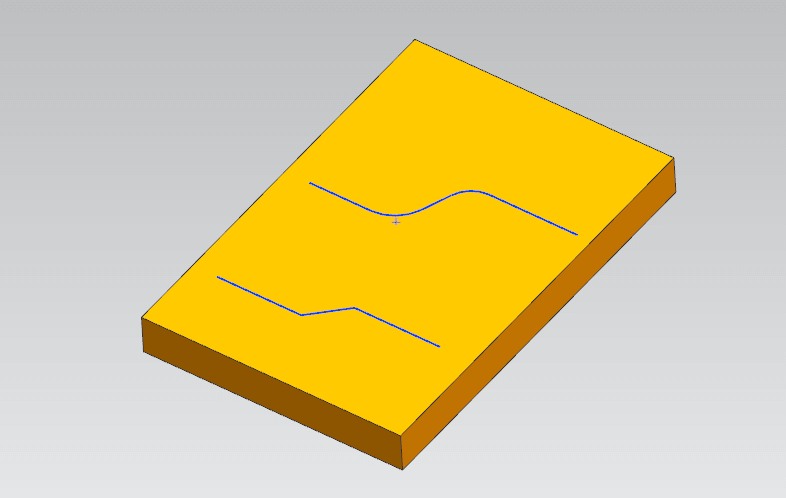

5.最后简单介绍管道的使用方法。以下图为例。

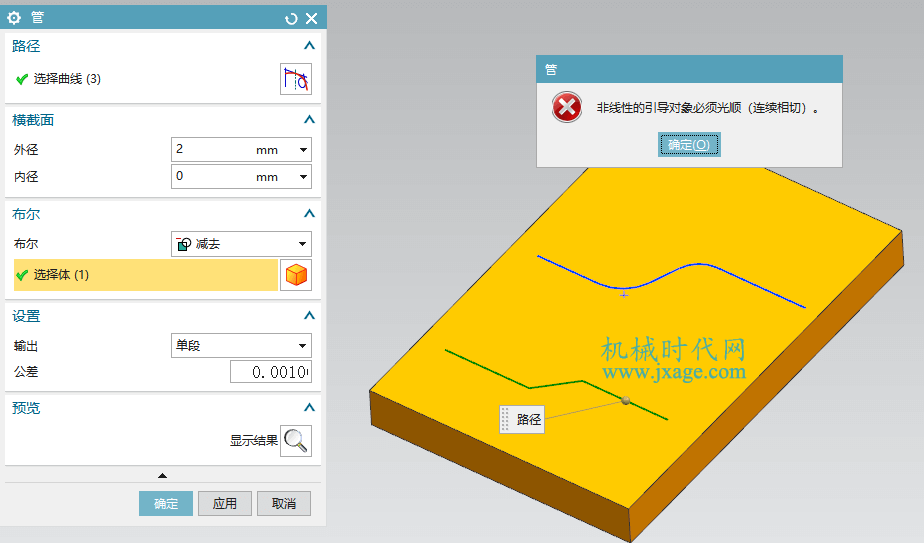

点击【管道】命令，弹出下面的窗口，选择如下图所示的曲线作为路径，注意曲线之间没有圆滑的过渡，此时会弹出“非线性的引导对象必须光顺（连续相切）”的提示信息。

也就是说管道的引导曲线必须是相切的，否则无法使用管道命令。

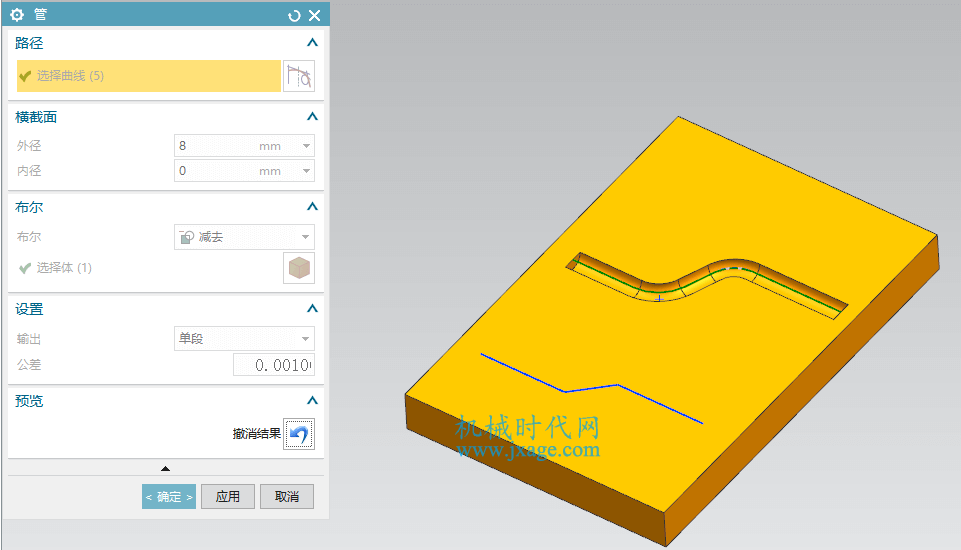

6.再次点击【管道】命令，选择另一条光滑的曲线作为引导，设置管道的截面外径为8，布尔类型选择“减去”，如下图所示。

点击确定完成。
