一般对于滑动轴承,分析它的强度是远远不够的,因为轴承座如果仅符合强度条件,但是变形过大的话,将会导致轴与轴承的磨损加剧、噪声大,甚至发生振动等现象。所以要轴承座平稳运行,必须控制轴承座的变形量。

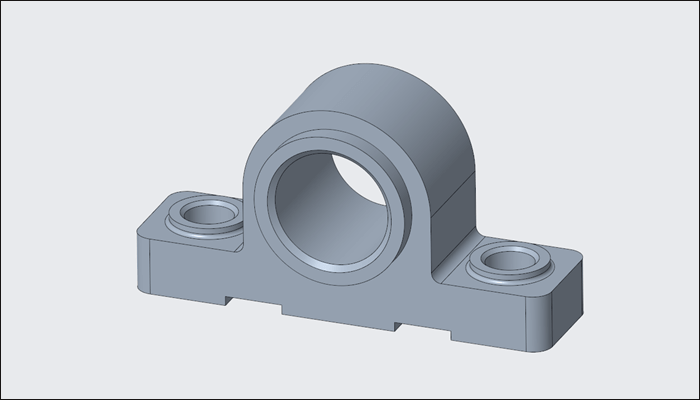

如下图所示的轴承座,它将承受1000MPa的均布压力,试分析轴承座的强度和变形情况。

Creo Simulate有限元分析(20):轴承分析-图片1

文章末尾下载模型

方法:

1.打开模型。

2.点击【应用程序】-【Simulate】,如下图所示。

Creo Simulate有限元分析(20):轴承分析-图片2

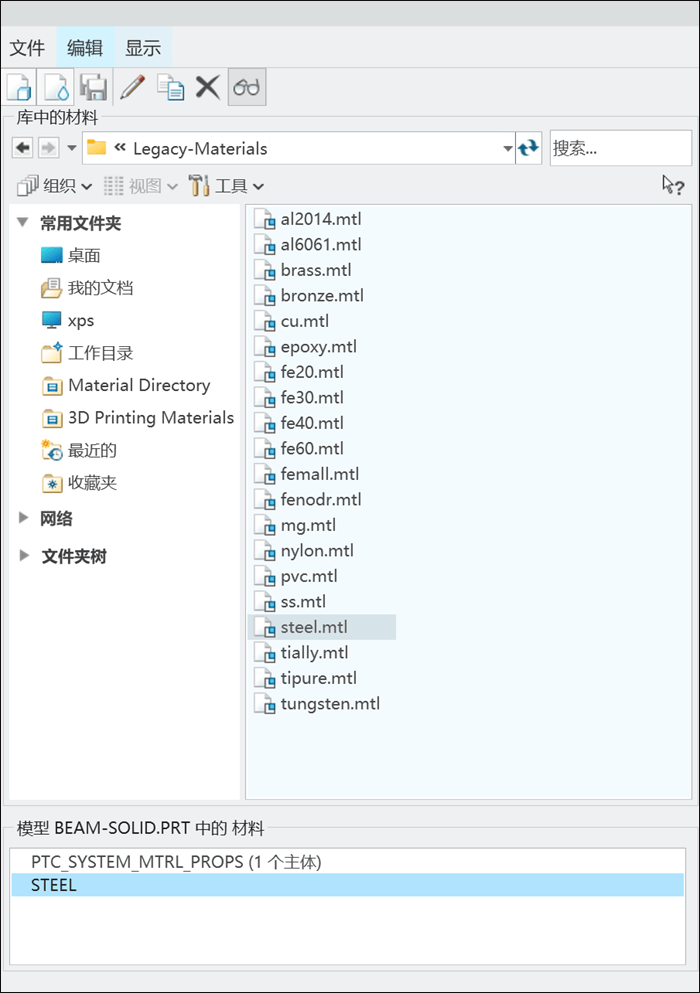

3.点击“材料”,弹出如下图所示的窗口,在Legacy-Materials文件夹下找到steel材料,点击确定。

Creo Simulate有限元分析(20):轴承分析-图片3

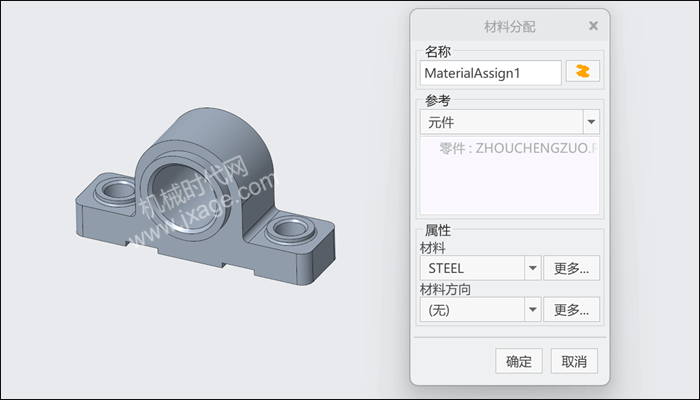

4.点击“材料分配”按钮,零件的材料设置为STEEL,如下图所示。

Creo Simulate有限元分析(20):轴承分析-图片4

5.点击“位移”按钮,设置边界条件,在下面的螺栓孔面上固定所有平移自由度。

此处为隐藏的内容
注册登录后,方可查看
