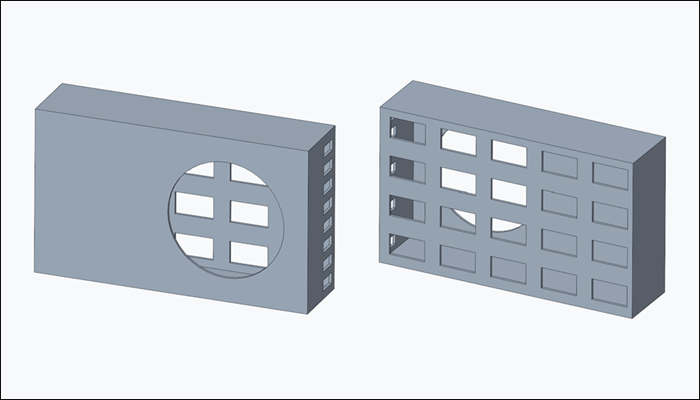

Creo Simulate有限元分析(15):空调外机箱体

ZDJ
管理员
1322
文章
0
粉丝
Simulate评论709字数 480阅读模式

Creo Simulate有限元分析(15):空调外机箱体-图片1

文章末尾下载模型

方法:

1.打开模型。

2.点击【应用程序】-【Simulate】,如下图所示。

Creo Simulate有限元分析(15):空调外机箱体-图片2

3.点击“材料”,弹出如下图所示的窗口,在Legacy-Materials文件夹下找到steel材料,点击确定。

Creo Simulate有限元分析(15):空调外机箱体-图片3

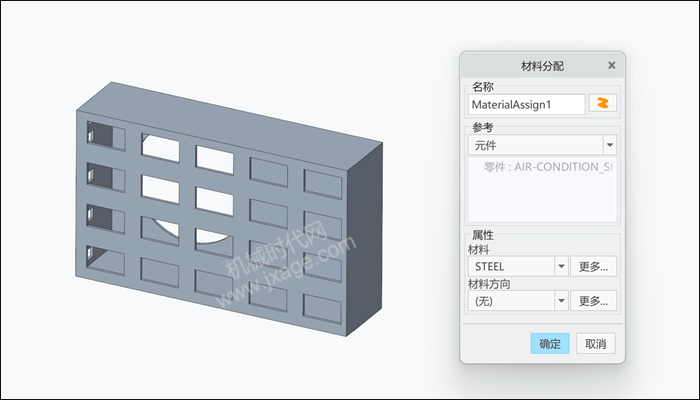

4.点击“材料分配”按钮,零件的材料设置为STEEL,如下图所示。

Creo Simulate有限元分析(15):空调外机箱体-图片4

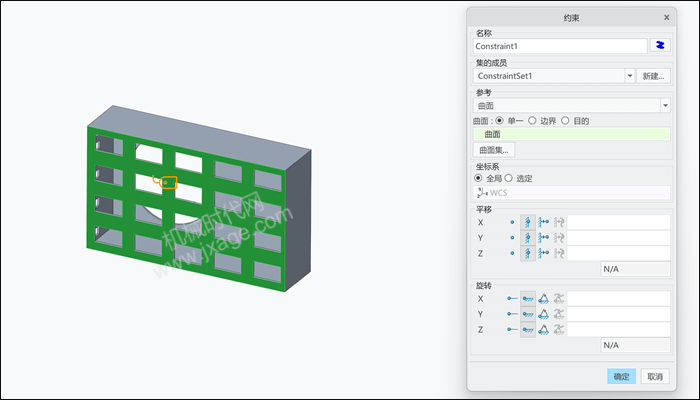

5.点击“位移”按钮,设置边界条件,在下面的箱体背面上固定所有平移自由度(可以只约束3个平移自由度)。

Creo Simulate有限元分析(15):空调外机箱体-图片5

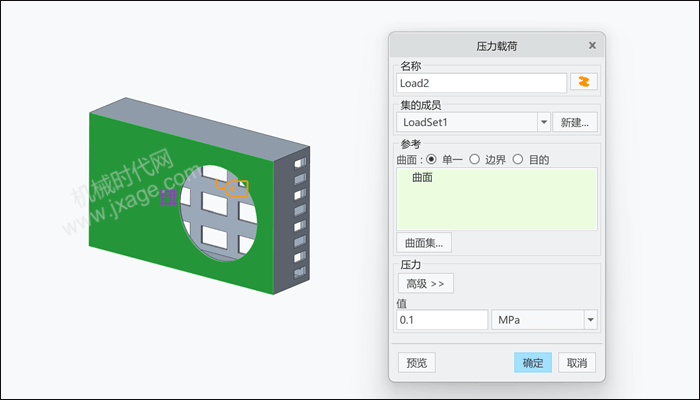

6.点击压力载荷,选择下图所示的绿色面,设置压力值为0.1MPa,如下图所示。

Creo Simulate有限元分析(15):空调外机箱体-图片6

7.再次点击压力载荷,选择下图所示的绿色面,设置压力值为0.1MPa,如下图所示。

Creo Simulate有限元分析(15):空调外机箱体-图片7

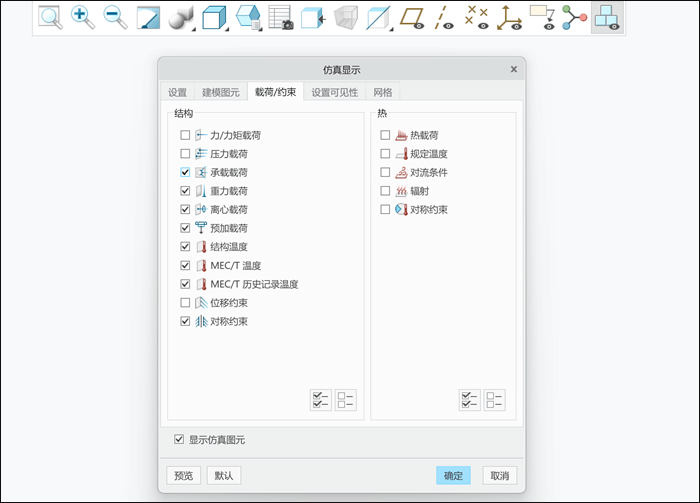

8.为了便于操作,可以点击视图工具栏最右侧的“仿真显示”按钮,按照下图进行设置,取消显示约束和载荷。

Creo Simulate有限元分析(15):空调外机箱体-图片8

此处为隐藏的内容
注册登录后,方可查看
